Kabel do łącza NMEA-0183

[-PYTOON-]

Witam,

Pytania do Cezarego i innych maniaków elektroniki. Jak wygląda transmisja danych z echosondy Lowrance/Humminbird do komputera przez kabel na łączu NMEA-0183? Czy do echosond Humminbird da się eksportować mapy z programu DrDepth? Czy można z echosondy czarno-białej podłączonej do laptopa na łodzi mieć kolorowy obraz na ekranie laptopa lub mieć obraz mapy w trybie online z jakimś znacznikiem położenia? Jak wyglądać będzie sprawa rozdzielczości- czy będziemy mieli tylko powiększony obraz np 4' ekranu czy na podstawie jakiegoś softu będziemy mogli uzyskać detale jak na 8' ekranie? Co trzeba mieć, żeby takie coś uzyskać jeżeli jest to oczywiście możliwe

[nrt80]

Za pomocą Elitki 5 i laptopa z DrDepthem da się stworzyć mapę głębokości ale nie da się zrobić mapy twardości z pomocą DrDeptha ponieważ NMEA 0183 nie transmituje pingów echosondy a tam jest zawarta informacja o sile sygnału odbitego od dna - który stanowi podstawę mapowania twardości.

UFFFFF .....



Do zmapowania twardości dna trzeba mieć albo HDS-a albo LMS-sa lub LCX-a lub któregoś z Eagli z możliwością nagrywania logów. Trochę tych modeli było



Wszystko co piszesz to rzecz jasna najprawdziwsza prawda , dodam tylko pare uwag wynikajacych z rocznej praktyki (Elite5 i laptop na lodce):

1. kabel mozna zrobic samemu, koszt: grosze- pod warunkiem ze echo plywa w pokrowcu i wodoodpornosc sobie odpuszczamy. do pinow echa pasuja zwykle wtyczki komputerowe do wpinania np glosnika systemowego w plyte glowna. grunt, zeby kazdy kabel mial osobna wtyczke ze wzgledu na miejsce do wpinania w echu- w innym przypadku konieczne bedzie rzezbienie w plastiku schemat pinow Elite'a w zalaczniku. jak ktos ma echo montowane na stale do lodki to moze sie bawic w zabezpieczenie przed woda samemu, ale chyba lepszym i wygodniejszym wyjsciem jest kupno kabla.

2. najwiekszym problemem jest adapter USB-RS. niewiele sprzetow dzis ma port szeregowy, a nowe systemy operacyjne nie sa wystarczajaco dobrze wspierane w tym zakresie (7 i vista). ze wzgledu na czas pracy baterii plywalem z netbookiem i problemy z komunikacja byly (komputera z adapterem, nie z echem). kluczowa sprawe gra scalak w adapterze, ale przy zakupie ciezko go zidentyfikowac (kupujemy kota w worku). w moim przypadku musialem korzystac z modowanych sterow ktore znalazlem na jakims zagranicznym forum. na dedykowanych adapter nie chodzil. poza tym (tudziez: przez to) srednio raz dziennie system sie wieszal i masa danych szla w... gwizdek

3. wozenie lapka na ryby to upierdliwa sprawa (no i omijaja nas dane o twardosci), a logi z sondy to komfort i luksus. po roku zabawy pozegnalem sie z elitem i przesiadlem sie na hds'a.



reasumujac: da sie, mozna, ale log na karcie do kabla ma sie tak, jak dzien do nocy. przy kablu trzeba pilnowac sprzetu (czy sie nie zawiesil, czy dane ida (tu akurat wiekszych problemow nie ma, raz mi sie zdarzylo ze nie szly), czy deszcz nie idzie, zabiera miejsce na lodce + trzeba uwazac zeby przypadkiem nie chlapnac na lapka) a z logiem zapominamy o sprawie i mozemy swobodnie i spokojnie wedkowac.

[-PYTOON-]

Dobrze napisane! Dlatego jeżeli kogoś nie stać na urządzenie z serii HDS polecam LMS. Wymaga to czekania na oferty z Ebay-a lub rodzimego allegro (polecam to pierwsze). Ceny różne w zależności od stanu urządzenia i zawartości zestawu. Najważniejsze jest samo urządzenie, pozostałe wyposażenie można skompletować już w Polsce u rodzimego dystrybutora.

[fryda78]





...kabel mozna zrobic samemu, koszt: grosze- pod warunkiem ze echo plywa w pokrowcu i wodoodpornosc sobie odpuszczamy. do pinow echa pasuja zwykle wtyczki komputerowe do wpinania np glosnika systemowego w plyte glowna. grunt, zeby kazdy kabel mial osobna wtyczke ze wzgledu na miejsce do wpinania w echu- w innym przypadku konieczne bedzie rzezbienie w plastiku schemat pinow Elite'a w zalaczniku.





Wlasnie zabieram sie do podpiecia Elite 4 do PC, tylko nie jestem pewny pod które piny się wpiąć 4 -ground to jasne

a drugi to 3 - speed data czy inny?



[nrt80]



Wlasnie zabieram sie do podpiecia Elite 4 do PC, tylko nie jestem pewny pod które piny się wpiąć 4 -ground to jasne

a drugi to 3 - speed data czy inny?





pamiętam, że sam nie trafiłem na początku i się zdziwiłem. w związku z powyższym stawiam na temp2

najlepiej komunikacje sprawdzic programem GPS port checker. szybko i przyjemnie. w razie czego przepniesz piny.



i maly PS. jeszcze:

-Pytoon_: jak kogos nie stac na HDSa moze sobie sprawic... HDSa z ebaya, uzywke, z geofencingiem. wychodzi naprawde tanio, bo i urzadzenie wadliwe. pozniej wystarczy zrobic downgrade do softu 2.5 i gra. wszystko smiga i geofencingu brak.



ps2: odnosnie elite'a: jak ktos mialby chec, zdolnosci i samozaparcie to zamiast kabla mozna isc w bluetooth. sa adaptery, bedzie wodoszczelnie i bezprzewodowo. to juz nie moja bajka, wiec tylko wspominam. nie praktykowalem.

[cru5h]

Witam



Sprzedawca poinformował mnie że cała seria Elite 4, czyli: Elite 4/4X/DSI/4M posiada wyjście MNEA 0183. W zwiazku z tym czy da sie wyprwadzić choćby dane sonaru w przypadku modelu Elite 4x?

Jeśli tak to mam zamiar połączyć telefon z Windows Mobile 6.5, który ma wbudowany GPS i zainstalowany DrDepth dla PPC. Obecnie DrDepth dla PPC doskonale zczytuje dane po protkole MNEA 0183 z GPS wbudowanego do telefonu.

Jeśli jest ot możłiwe to wystarczy podłączyć USB telfonu (micro USB) z echosondą. Wiadomo że musi być konwersja przez np RS232 a potem RS232 do USB telefonu. Czy próbował juz ktoś tego rozwiązania? Czy wyjsciowy sygnał:



Yellow TX -> MNEA [+]

Shield (ground) -> MNEA [-]



wystarczy do wysłania na RS232 danych?



Znalazłem prosty układ MNEA-0183 to RS232 Interface -> http://g7awz.users.btopenworld.com/nmea.html

[Agraph]

Odgrzeję kotleta



Jestem posiadaczem Lowrance Elite 9x i ostatnio nabyłem na naszej giełdzie gps Eagle EGC - 12W.

Trzeba było działać szybko i nie było możliwości sprawdzenia czy ten gps pasuje do mojego echa.

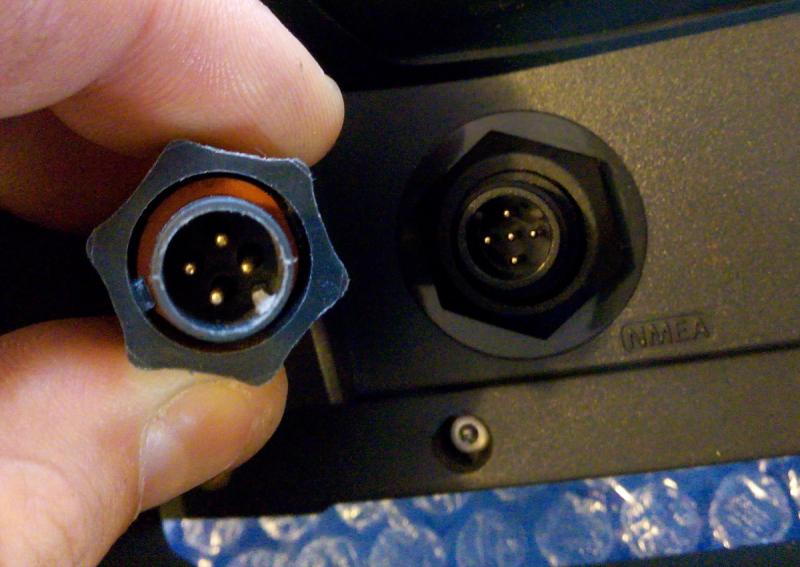

Niestety nie trafiłem i gniazdo różni się od wtyczki.

Wymyśliłem sobie zakup dwóch żeńskich wtyczek i wyrzeźbienie przejściowego kabla.

Stąd moje pytanie: czy te dwa urządzenia da się ze sobą skutecznie połączyć, bo poprawnie działały ?

Będę wdzięczny za pomoc, bo temat gpsów jest mi kompletnie obcy

[Dareksum]

to nie to gniazdo

to gniazdo które pokazałes w echo to gniazdo od NMEA2000.

Pod to gniazdo potrzebujesz anteny  Lowrance LGC-2000

Edytowane 9 Listopada 2016 przez Dareksum

[Agraph]

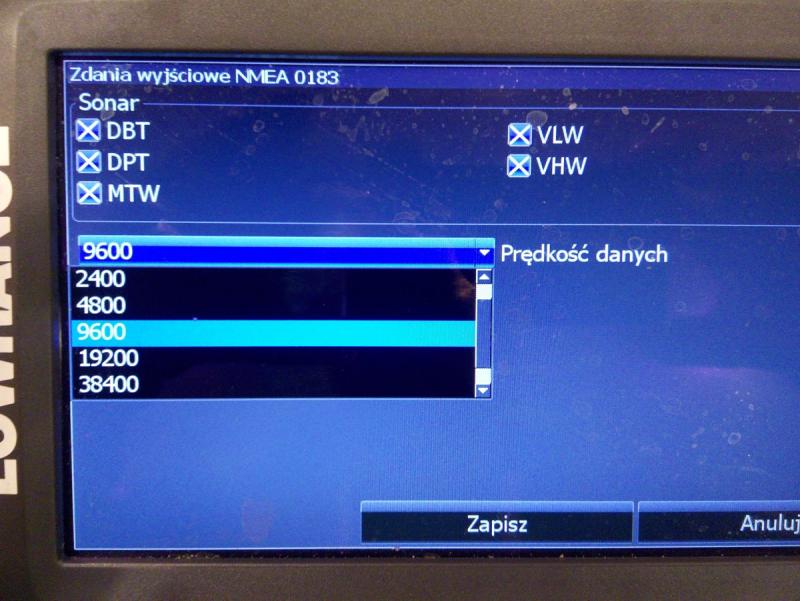

Widać menu echa mnie zmyliło i pomyślałem, że coś może się udać...

[Dareksum]

"Dane wyjsciowe "a nie wejscie
