Metalowy uchwyt przetwornika - hand made

[count_martin3z]

Czołem,

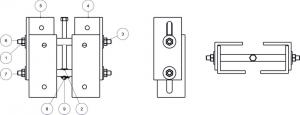

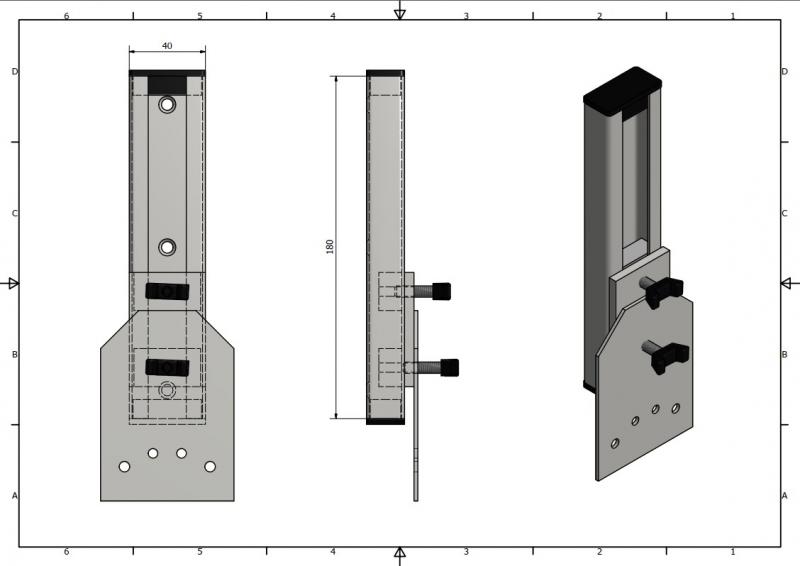

Popełniłem coś takiego jak na obrazku. Ciut ulepszona konstrukcja tego Pana z alledrogo, ponieważ mocowanie jest na dwa motylki i w profilu są dwie podkładki klatkowe, które zdecydowanie poprawią stabilność. Ci co mają wersję z allegro, pewnie też zauważyli, że uchwyt w trapez się buja na boki i trzeba go fest mocno przykręcić, żeby nie latał. Tutaj tego problemu nie będzie. Wszystko z kwasoodpornej stali 1.4301



Co sądzicie?

[SkiDivPL]

To czekamy na produkcję

[count_martin3z]

Nie pali mi się :-)

Ale co? Coś tu poprawić, dodać, odjąć? Jakieś pomysły?

Konstrukcja prosta, nie mam pomysłu co usprawnić.

Edytowane 19 Grudnia 2018 przez count_martin3z

[SlawekNikt]

Wrzuć link do oryginalu to papatrzymy ????

[count_martin3z]

Nie mam. Mam swój w pawęży. Kupowałem go w maju, a teraz piszą, że nie ma z nim kontaktu i aukcji też nie ma.

[czocho]

Jeśli popełnisz ich więcej to zamawiam jedną w ciemno ;-)



Koles zaginął w akcji ... tez mam taki z allegro i sobie chwalę ;-)



Domykanie z pilota zrób ;-)

Edytowane 19 Grudnia 2018 przez czocho

[thug]

Tą blachę do której mocuje się przetwornik zmniejszyłbym do niezbędnego minimum. Potrafi chlapać i stwarzać niepotrzebne opory jeśli nie jest umieszczona nad lustrem wody.

A to to nie mam zastrzeżeń



Ale temat chyba powinien wylądować w:

http://jerkbait.pl/forum/31-naprawy-tuning-majsterkowanie/

Edytowane 19 Grudnia 2018 przez thug

[count_martin3z]

Jeśli popełnisz ich więcej to zamawiam jedną w ciemno ;-)



Koles zaginął w akcji ... tez mam taki z allegro i sobie chwalę ;-)



Domykanie z pilota zrób ;-)

I vebasto jeszcze ;-)

Tą blachę do której mocuje się przetwornik zmniejszyłbym do niezbędnego minimum. Potrafi chlapać i stwarzać niepotrzebne opory jeśli nie jest umieszczona nad lustrem wody.

A to to nie mam zastrzeżeń



Ale temat chyba powinien wylądować w:

http://jerkbait.pl/forum/31-naprawy-tuning-majsterkowanie/

Mi też chlapie, ale to wina za mocno wystającego przetwornika kiedy opuszczony jest za nisko. Sam uchwyt jest na wysokości pawęży.





Edit :

Ja bym jeszcze dodał więcej otworów na inne przetworniki, aby w razie zmiany echa czy przetwornika było bardziej uniwersalnie.

Tylko tyle, że póki co mam jeden :-)

Edytowane 19 Grudnia 2018 przez count_martin3z

[thug]

Może fasolki będą bardziej uniwersalne ?

Otwory raczej każdy średnio rozgarnięty facet powinien potrafić dorobić, albo szwagier pomoże Chociaż kwasówka zbyt wdzięcznym materiałem do wiercenia nie jest

Edytowane 19 Grudnia 2018 przez thug

[count_martin3z]

Nie wiem co to fasolki, ale mam chyba pomysł na drugi przetwornik. Taki np. Totalscan + 3D

[thug]

Zwykły otwór, a poniżej fasolka

[count_martin3z]

Aaaaaa :-)

To to to! Da możliwość dodatkowego ustawienia wysokości. Dobre, tylko nie wiem czy dam radę zrobić fazę po całej "elipsie". Z drugiej strony, to wszystko podnosi koszty. Nie wiem czy jest sens. Najprostsze zawsze najlepsze...

[CreativCounter]

Witam

Dajcie jakiś konkretny rysunek w dxf lub pdf. Wypalę to na laserze. Wypalenie + koszty wysyłki. Jak dostanę rysunek to napisze ile to będzie kosztować.

[count_martin3z]

Wypalenie to żaden problem.

[CreativCounter]

Wypalenie to żaden problem.

Więc w czym problem?

[count_martin3z]

Po rozmowie z dobrą duszą w niczym.



A tak na poważne, to którą cześć chciałeś wypalić?

[CreativCounter]

Po rozmowie z dobrą duszą w niczym.



A tak na poważne, to którą cześć chciałeś wypalić?

Każdą  część która będzie potrzebna.

Edytowane 19 Grudnia 2018 przez CreativCounter

[TTTom]

Bardzo fajny projekt. Jeżeli kolega nie ma nic przeciwko, to wykonam na własne potrzeby taki uchwyt ale z aluminium.

Projekt z alledrogo rzeczywiście kolebie się w szynie lekko na boki. Pomaga podgięcie "łapek", ale i tak trzeba pilnować prostopadłego ustawienia do rufy podczas przykręcania.



Pozdrawiam

[psulek]

Po rozmowie z dobrą duszą w niczym.



A tak na poważne, to którą cześć chciałeś wypalić?

Mozna wypalic tylko te blaszki pod mocowanie przetwornika. Wtedy będziesz miał otwory jakie chcesz. A zrobienie podłużnego czy okrągłego to na laserze z tego co pamiętam mała różnica, bo ilość wpaleń się nie zmienia a to najbardziej podnosi koszt.



Wysłane z mojego ASUS_Z01RD przy użyciu Tapatalka

[count_martin3z]

Ja to wszystko sam ogarnę. Nie ma tu CNC, więc luzik.

[Tresor]

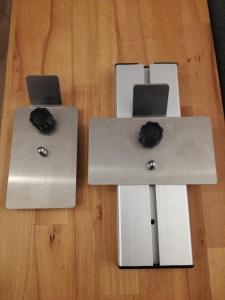

Mam ten z alle i nic się nie buja. Jedynie co bym dodał to jakąś blokadę wysokości. Za każdym razem celuje pi razy oko. Raz jest git raz za głęboko. Ideałem była by blokada aby za każdym razem nie musiał ustawiać. Przetwornik w ślizgu zanurzony jakieś 2~5mm, troszkę mniej i nic nie pokazuje, lekko głębiej i chlapie.



Widać na filmie 1 raz za wysoko, poprawka i jest ideał. https://youtu.be/h-A2W0ksbvU

Edytowane 20 Grudnia 2018 przez Tresor

[Z.Milewski]

Mam ten z alle i nic się nie buja. Jedynie co bym dodał to jakąś blokadę wysokości. Za każdym razem celuje pi razy oko. Raz jest git raz za głęboko. Ideałem była by blokada aby za każdym razem nie musiał ustawiać. Przetwornik w ślizgu zanurzony jakieś 2~5mm, troszkę mniej i nic nie pokazuje, lekko głębiej i chlapie.



Widać na filmie 1 raz za wysoko, poprawka i jest ideał.

Znaczy się, mocowanie trzyma, tylko masz problem z ustawieniem wysokości mocowania?

Problem prozaiczny i łatwy do rozwiązania. Po prostu po idealnym ustawieniu przetwornika na wodzie, weź jakiś wodoodporny pisak, albo porządną, szybkoschnącą farbę i na tym suwaku (nieruchomej części) namaluj grubą, niezmywalną kreskę. Albo jeśli nie masz ochoty malować, weź po prostu mały pilnik   i napiłuj znaczek wysokości. Na "zawsze" !

Edytowane 20 Grudnia 2018 przez Z.Milewski

[count_martin3z]

Mam ten z alle i nic się nie buja. Jedynie co bym dodał to jakąś blokadę wysokości. Za każdym razem celuje pi razy oko. Raz jest git raz za głęboko. Ideałem była by blokada aby za każdym razem nie musiał ustawiać. Przetwornik w ślizgu zanurzony jakieś 2~5mm, troszkę mniej i nic nie pokazuje, lekko głębiej i chlapie.



Widać na filmie 1 raz za wysoko, poprawka i jest ideał. https://youtu.be/h-A2W0ksbvU

Ale tak będzie chyba w każdym tego typu rozwiązaniem.

Faktem jest, że jak się ustawi do milimetra, to można znaleźć ustawienie między zanurzeniem i chlapaniem, ale to jak pisze kolega. Trzeba to miejsce zaznaczyć.

Mi się udało może że dwa razy ustawić, bo też mię się nie chce testować.

Edytowane 20 Grudnia 2018 przez count_martin3z

[adamo_t]

Nie wiem jaka jest wielkość motylków do skrecania ale przy zimnej wodzie nieraz troche trudno odkrecić przy tym z allegro i można by je powiekszyć lepszy konfort.

[count_martin3z]

W tych będą szersze. Właśnie dlatego, ze te obecne są niewygodne. Czasem nawet palce bolały, bo za wąskie były.

[Tresor]

Znaczy się, mocowanie trzyma, tylko masz problem z ustawieniem wysokości mocowania?

Problem prozaiczny i łatwy do rozwiązania. Po prostu po idealnym ustawieniu przetwornika na wodzie, weź jakiś wodoodporny pisak, albo porządną, szybkoschnącą farbę i na tym suwaku (nieruchomej części) namaluj grubą, niezmywalną kreskę. Albo jeśli nie masz ochoty malować, weź po prostu mały pilnik i napiłuj znaczek wysokości. Na "zawsze" [emoji38] !

No właśnie zaznaczone to ja mam 5mm nad środkowym otworem.

A mi bardziej chodzi o to wkładam wpada na ustalony poziom dokrecam i gotowe.

Przy rozkladaniu każda sekunda ważna. Tak jak dziś ciemak, deszcz, wilcy jakieś, szukaj nacięcia.... Na wiosnę spróbuje coś tam wmontować na stałe jak będę pawęż podnosił.

Producent pyta o usprawnienia. Ja bym dodał jakiś mały rozporowy dynks na imbusa...



Wysłane z mojego SM-N9005 przy użyciu Tapatalka
