Metalowy uchwyt przetwornika - hand made

[count_martin3z]

Czołem,

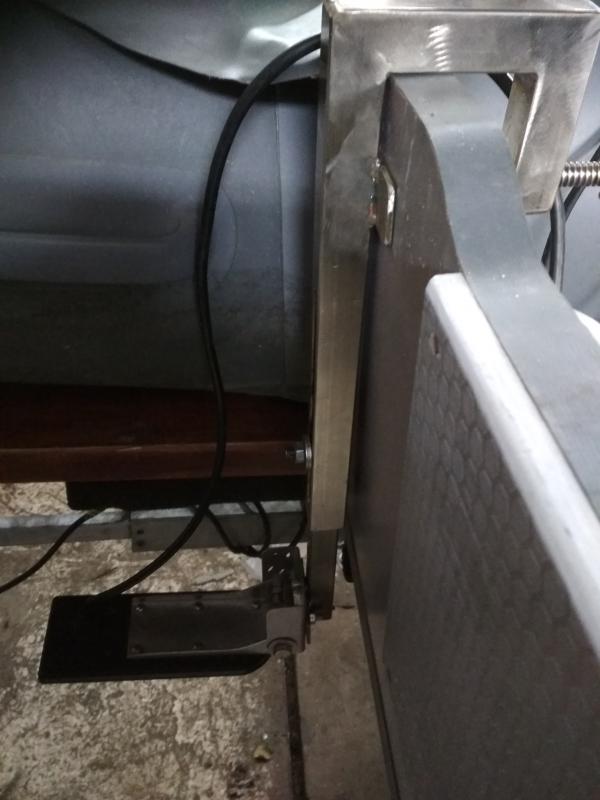

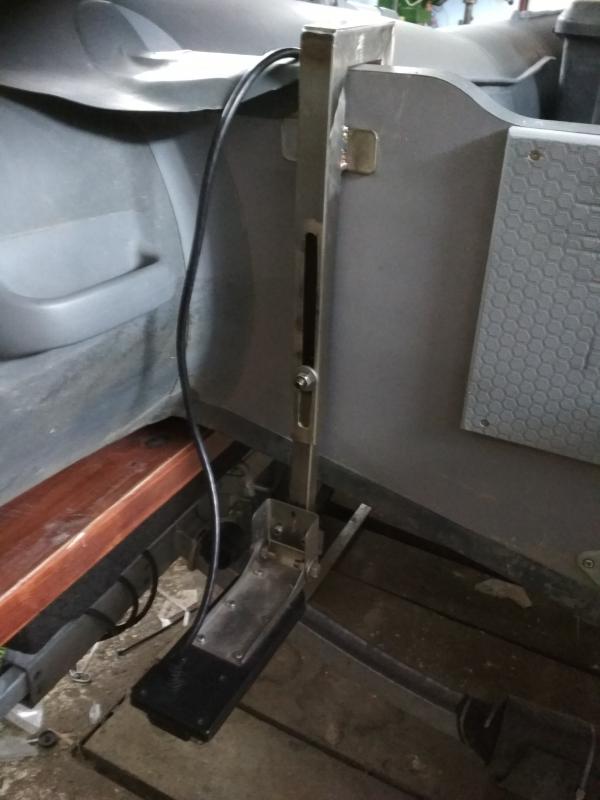

Popełniłem coś takiego jak na obrazku. Ciut ulepszona konstrukcja tego Pana z alledrogo, ponieważ mocowanie jest na dwa motylki i w profilu są dwie podkładki klatkowe, które zdecydowanie poprawią stabilność. Ci co mają wersję z allegro, pewnie też zauważyli, że uchwyt w trapez się buja na boki i trzeba go fest mocno przykręcić, żeby nie latał. Tutaj tego problemu nie będzie. Wszystko z kwasoodpornej stali 1.4301



Co sądzicie?

[crizz100]

W poprzek coś wkręć na ustalonym poziomie , wkręta śrubę itp

[Tresor]

A jak zmienię przetwornik? Mam troszkę blachy nierdzewnej 5mm wytnę, przewiercę, nagwintuję, śrubka z nierdzewki i będzie malina. Tak sobie teraz wymyśliłem. Zrobię foto jak ogarnę.

[thug]

Bardzo fajnie to wymyśliłeś. Taki stoper powinien się sprawdzić, ustawiasz raz na długi czas i spokój. Jak kiedyś zamontuję swój egzemplarz to ściągnę patent A na razie do pływania na elektryku wystarcza mi mała przyssawka do ściągania ekranów smartfonów

[CreativCounter]

Mozna wypalic tylko te blaszki pod mocowanie przetwornika. Wtedy będziesz miał otwory jakie chcesz. A zrobienie podłużnego czy okrągłego to na laserze z tego co pamiętam mała różnica, bo ilość wpaleń się nie zmienia a to najbardziej podnosi koszt.



Wysłane z mojego ASUS_Z01RD przy użyciu Tapatalka

Mamy czasy takie, że nie opłaci się dłubać samemu. Zamawiamy detal jaki chcemy mieć. Laser wycina.  Rysunek=detal. Koszt roboto godziny. = frezer/laser. Zanim ustawimy frezarkę to laser zapomni co robił.

Edytowane 20 Grudnia 2018 przez CreativCounter

[lexi]

..ze tak zapytam naiwnie - a jak się uda ustawić wysokość jak trzeba to nie łatwiej go zakręcić "na amen" i przypomnieć sobie o nim przy wymianie sondy albo przetwornika??

[CreativCounter]

Zrobić trzeba dwie fasolki uniwersalne góra dół 3cm. Każdy ustawia jak chce. Macie doświadczenie?

[Tresor]

..ze tak zapytam naiwnie - a jak się uda ustawić wysokość jak trzeba to nie łatwiej go zakręcić "na amen" i przypomnieć sobie o nim przy wymianie sondy albo przetwornika??

Niby tak jak ktoś slipuje lub trzyma na wodzie. Teraz pomyśl o tych co składają za każdym razem gumę. Ciagają po trawie/piasku/kamieniach (ja Ja) A przetwornik wystaje poniżej dna...

Nawet jak by został na pontonie nie pojadę 100km/h lub po wertepach z echem w dendce. Odpinane kabla za każdym razem? Juz wole ściągać przetwornik...



Wysłane z mojego SM-N9005 przy użyciu Tapatalka

[lexi]

Niby tak jak ktoś slipuje lub trzyma na wodzie. Teraz pomyśl o tych co składają za każdym razem gumę. Ciagają po trawie/piasku/kamieniach (ja Ja) A przetwornik wystaje poniżej dna...

Nawet jak by został na pontonie nie pojadę 100km/h lub po wertepach z echem w dendce. Odpinane kabla za każdym razem? Juz wole ściągać przetwornik...



Wysłane z mojego SM-N9005 przy użyciu Tapatalka

...jazda raczej nie robi na sondzie wrażenia (z doświadczenia),  ale masz racje "wleczonego" po plaży transduktor może nie przeżyć.

[count_martin3z]

Zrobić trzeba dwie fasolki uniwersalne góra dół 3cm. Każdy ustawia jak chce. Macie doświadczenie?

Dzisiaj będę miał doświadczenie to dam znać.

[count_martin3z]

Zdjęcia kupa, bo ciemno. Pojedynczy będzie poprawiony. Nie przejdą nakrętki do góry.

[Gość Drac]

Wypas. Masz talent chłopie!

[count_martin3z]

Maszyna wycina, maszyna gnie. Spaw znajomy położył :-) Żaden talent.

[thug]

Jeszcze tylko motylki z kwasówki dopełnią całości

Edytowane 21 Grudnia 2018 przez thug

[count_martin3z]

Będą. Te to prototypy. Do założenia oczywiście uchwyty, ale mnie też ocynk mierzi. Zabrakło chwilowo w magazynie.

[sieko]

robiłem podobny uchwyt u kolegi Kiton tylko dla mnie zrobił dłuższy o parę cm i nie mam żadnych problemów z montażem a echo to Helix 9 i spoko się pływa

[antilag]

Mi się maży taki tylko, z regulacją.... Już tłumacze  do przetworników z dobrymi bocnymi typu Mega si



  Mam duży przetwornik z bocznymi w które wchodzi spodzina silnika, trzeba bardzo trymować motor żeby nie była czytelna lewa strona si, co z kolei bardzo negatywnie wpływa na sterowność łodzi i ogólnie denerwuję.



  Plan jest taki by zrobić uchwyt z duża regulacją tak by przetwornik wsuwał się głęboko w wodę jak płyniem powoli  10-15km/h. Ale tez by można go podnosić do walenia w ślizgu i jeszcze żeby było coś widać . Czyli długa laga przykręcana do części rufy gdzie zazwyczaj montuje się przetworniki z dwoma zafiksowanymi  pozycjami ustawienia głęboko i płytko. Żeby nie ustawiać tego na czuja tylko z automatu wskakiwało na wcześniej ustalone miejsce.

[Tresor]

Dziś na lekkim kacu zrobiłem blokadę. Myślę że 1 śruba była by aż nad to. Ja lubię przesadzać. Teraz tylko ustawić do mm na wodzie i kolejna minuta do 2 zaoszczędzona. W czwartek próby morskie.

https://youtu.be/jxac6Y1woYY



Wysłane z mojego SM-N9005 przy użyciu Tapatalka

[TTTom]

Do Lukasz, Tu nie ma ryb



Walczylem z podobnym problemem co Ty, przeslanianie side scanu przez kolumne silnika.

Jedynym skutecznym sposobem okazal sie jack plate i odsuniecie silnika od pawezy.

Wykonalem go samodzielnie i teraz nie ma potrzeby kombinowania z trymem aby korzystac ze skanowania bocznego. Postaram sie pozniej wrzucic fotke.

[TTTom]

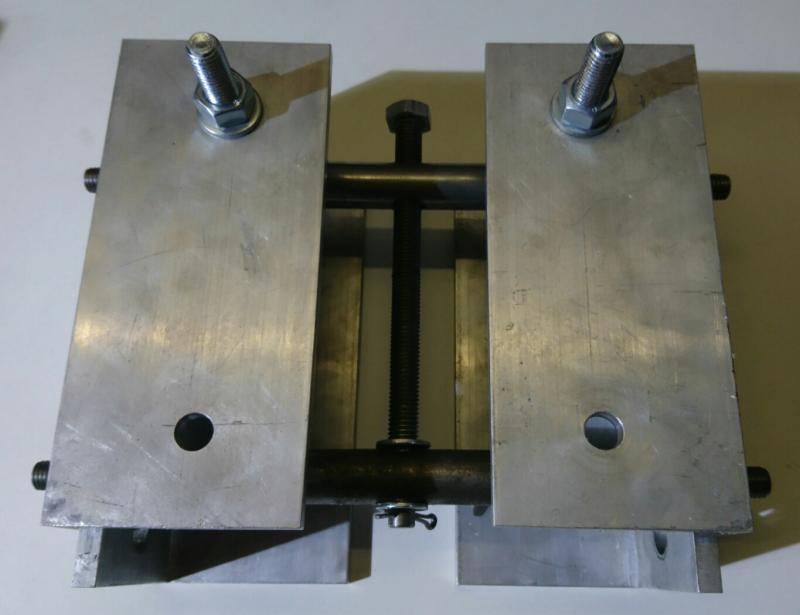

Przesylam fotke mojego rozwiazania

[krawkrzy801]

Witam . Ja zrobiłem coś takiego na szybko Jeszcze nie testowane ale myślę że się sprawdzi

[siarq]

Marcin wywal te motylki i daj tam sruby z plastikowym "kółkiem'

@Tu nie ma ryb, nie polecam dawac takiego rozwiazania pozniej lini lodzi, mi przy niespelna 10kmh podobny uchwyt wygielo z kwasiaka 2mm... przy 15kmh opor bedzie zaje..., nie wspomne o spadku predkosci maksymalnej





  Plan jest taki by zrobić uchwyt z duża regulacją tak by przetwornik wsuwał się głęboko w wodę jak płyniem powoli  10-15km/h. Ale tez by można go podnosić do walenia w ślizgu i jeszcze żeby było coś widać . Czyli długa laga przykręcana do części rufy gdzie zazwyczaj montuje się przetworniki z dwoma zafiksowanymi  pozycjami ustawienia głęboko i płytko. Żeby nie ustawiać tego na czuja tylko z automatu wskakiwało na wcześniej ustalone miejsce.

[count_martin3z]

Marcin wywal te motylki i daj tam sruby z plastikowym "kółkiem'

@Tu nie ma ryb, nie polecam dawac takiego rozwiazania pozniej lini lodzi, mi przy niespelna 10kmh podobny uchwyt wygielo z kwasiaka 2mm... przy 15kmh opor bedzie zaje..., nie wspomne o spadku predkosci maksymalnej

Motylki to najmniejszy problem.

Jak są dwa, to nie trzeba tyle siły wkładać.

[rafalc]

Marcin,jak masz skostniałe ręce od zimna to motylki stają sie duuuuzym problemem zwłaszcza jak coś sklinuje.Pomysł fajny ale faktycznie zastanowiłbym sie nad jakimiś gałkami z plastiku,tekstolitu itp. i najlepiej żeby dokręcać je powyżej lini wody,pozdro

[rafalc]

Do Lukasz, Tu nie ma ryb



Walczylem z podobnym problemem co Ty, przeslanianie side scanu przez kolumne silnika.

Jedynym skutecznym sposobem okazal sie jack plate i odsuniecie silnika od pawezy.

Wykonalem go samodzielnie i teraz nie ma potrzeby kombinowania z trymem aby korzystac ze skanowania bocznego. Postaram sie pozniej wrzucic fotke.

Tom,mógłbyś wrzucić jakieś fotki w rzucie boczny tego rozwiązania?Najlepiej z nad wody jak masz.Pomysł daje do myslenia,pozdro

[count_martin3z]

Marcin,jak masz skostniałe ręce od zimna to motylki stają sie duuuuzym problemem zwłaszcza jak coś sklinuje.Pomysł fajny ale faktycznie zastanowiłbym sie nad jakimiś gałkami z plastiku,tekstolitu itp. i najlepiej żeby dokręcać je powyżej lini wody,pozdro

Dałem największe jakie były. Plastików mi zabrakło, ale i tak te motylki są o wiele wygodniejsze od allegrowych.





Dobra, to teraz...

Kto chce przetestować? Mam dwa, jeden pojedynczy I podwójny.
