Jak zaimportować mapę satelitarną do echosondy Lowrance?

[riverraid]

Witam kolegów!

Przymierzam się do zakupu echo L. Elite-4, która ma wbudowany GPS. W ofercie Lowa są dostępne mapy topograficzne, oczywiście Polski brak:(.

Nasuwają mi się zatem pytania:



1. Czy Elite-4 obsługuje tylko mapy w formie wektorowej?



2. Jeśli odp. 1 jest negatywna, to... Czy mogę wgrać na kartę mapę satelitarną (np taką jak w załączniku, zgraną z Google earth) i nawigować (dodawać WP, ścieżki) na niej podczas działania echa. Jeśli tak, to jakim programem to konwertować?

Nie chcę mapy batymetrycznej tylko widok z góry na przykosy i wypłycenia. Do tego właśnie idealny jest obraz satelitarny.

Rozumiem, że to zwykły obraz, bez naniesionych współrzędnych, dlatego nie wiem jak się za to zabrać...



3. Jeśli natomiast można wgrać tylko wektorowe, to też prosiłbym o podpowiedź albo jakiegoś linka, jeśli ktoś już się to sprawą zajmował.





Mam zamiar wgrać odcinek Wisły od Siekierek do Konstancina, jeśli się mi uda, wrzucę na forum dzieło do dalszej propagacji:).



Mapa Wisły, 18 000pix po dłuższym boku:)

.

[godski]

pytanie, czy błąd na wodzie w okolicach 50-100 metrów jest akceptowalny? bo taki będzie. gdzieś się uda w miarę dokładnie wstrzelić, gdzieś mimo szczerych chęci mapa rozjedzie się jak polacy za pracą. mapy batymetryczne na własny (i nie tylko, ale amatorsko) użytek robię od kilku lat. przechodziłem wszystkie etapy, po latach ślęczenia bez sensu nad ozim, mapeditem etc wiem jedno: jak komuś zależy na mapie zbiornika na którym łowi, to nie ma drogi na skróty. najszybsza, najprostsza i najdokładniejsza metoda to pozbieranie własnych logów i zrobienie mapy na ich podstawie. można poświęcić czas i zrobić je specjalnie opływając zbiornik, można zbierać je przy okazji łowienia, ale innej drogi nie ma. tym bardziej, że rozmawiamy o lokalizacji starorzecza z mapy z 1937 roku... zamiast się spinać nad Ozim i Geoportalem równie dokładnie wyjdzie odrysowanie tego starorzecza na oko, błąd wyjdzie porównywalny, tyle że metoda prostsza po prawdzie błąd wynikający z samej mapy papierowej i upływającego czasu jest tak duży, że różnica w metodzie wykonania jest pomijalna. zaraz zrobię edytkę i pokażę jak najprościej...



już, z dużego grubsza, chętnym mogę podesłać .kmz z googla bo na forum wstawić nie mogę. teraz wystarczy wyrysować 2 ścieżki w GE i hulaj dusza. eksport do mapedita, doktorka, gdziekolwiek. eksport do lowrance'owego .usr i import na echu jako ślady zadziała na bank, import jako drugi .lcm to gimnastyka, której nigdy nie uprawiałem.

To ja poproszę tego kmz na godski@op.pl. A co to ten GE?

[leepek]

pokobinowałem wczoraj z tą mapką w ozi ale 1:100 000 to zdecydowanie za dużo.. przesunięcie może nie wyszło 100m ale jakieś jest. na www.mapywig.org niestety nie ma żadnej mapy w skali 1:25 000 która by sie nadawała do wpasowania. a na tych z geportalu zbiornik już istnieje. No może na jednej z map nie w pełni.

[lesiu7]

Kurde muszę się sam wziąć za robienie map, ale urodziło mi się dzieciątko i jak wrócę z pracy do domu to nie mam na nic czasu. Widzę że wy chyba też w robocie macie czas na Jerkbait.pl ... .

[leepek]

lesiu7: sklikanie jednego jeziora, nie bawiąc sie już w sciaganie mapy z geoportalu tylko korzystając z googlemaps w mapedit++ zajmuje max 15min, wiec nie jest to aż tak czasochłonne

[lesiu7]

LEEPEK to wyjaśnij mi jeszcze  - jak znajdę jeziorko, które mnie interesuje  , tak jak pisałeś czyli mapy rastrowej skala 1:10000 i je obrysuje w programie GPSMapEdit, który to ma taką  opcje-  to potem co z nim robię ?? żeby otrzymać .lcm



a nrt80 napisał : " http://ump.waw.pl/ i od razu dostajesz wektorową wersję tego o czym piszesz, ctr-c ctrl-v i po sprawie, z grubsza. pomijam kwestię izobat i ich nanoszenia na mapę, widziałem te z geoportalu i o dobrą batymetrię tam ciężko. naprawdę, 99% korzystających np z DrD do zrobienia podkładu używa GE, bo to najlepsza i najprostsza metoda. dla leniwyc h jest mapedit ze skryptami .lua umożliwiającymi bezpłatny dostęp google maps, bing maps, zumi maps."





To do  którego sposobu muszę mieć jakie programy, i w którym otrzymam mapkę linii brzegowej tak do 20 m dokładności ? No i jeszcze jak to wszytko wyskalować.

Edytowane 19 Marca 2013 przez lesiu7

[lesiu7]

lesiu7: sklikanie jednego jeziora, nie bawiąc sie już w sciaganie mapy z geoportalu tylko korzystając z googlemaps w mapedit++ zajmuje max 15min, wiec nie jest to aż tak czasochłonne





dobra ale jak przenieść mapę z geoportalu do mapedit? jak to się zapisuje - jako zdjęcie czy inaczej ??  bo ustawiam sobie podgląd  w googlemaps na mapę satelitarną i nie mam tu żadnej skali ani nic. Jak przenieść obraz jeziora do mapedita ? czy program zummibuddy się nada ??





no i żeczywiście jeziorka na tym portalu - http://ump.waw.pl/ - wyglądają kanciasto.

Edytowane 19 Marca 2013 przez lesiu7

[nrt80]

pokobinowałem wczoraj z tą mapką w ozi ale 1:100 000 to zdecydowanie za dużo.. przesunięcie może nie wyszło 100m ale jakieś jest. na www.mapywig.org niestety nie ma żadnej mapy w skali 1:25 000 która by sie nadawała do wpasowania. a na tych z geportalu zbiornik już istnieje. No może na jednej z map nie w pełni.



nie chodzi o błąd przy przenoszeniu, czyli Twój/mój, chodzi o błąd na starej mapie którą sobie idealnie przeniesiemy. Tu jest pies pogrzebany, może wieczorem coś wstawię... błędnie zakładasz, że papierowa mapa jest ok. ona jest ok tylko i wyłącznie wtedy, gdy ją sobie wydrukujesz i weźmiesz w fiszce na łódkę. jak sobie ją idealnie przerzucisz do echa, to się zdziwisz i będziesz wkurzał, bo od gps'u z mapą oczekujesz czegoś innego niż od papierowej w ręku.



lesiu: .lcm to mapa wektorowa, .mp jako jej "matka" również. geoportal i GE to zwykła grafika, UMP to już wektorówka, kanciasta, ale wektorówka i to z georeferencjami. czyli ctrc-c ctrl-v. jak się nie podoba, to trzeba jeziora klikać samemu, do wyboru:

1. w google earth obklikać zbiornik ścieżką, wyeksportować ścieżkę do .kml, .kml'a do .mp (po drodze chyba trzeba przejść przez inny format) lub od razu do doktorka jak się go posiada, w .mp zmienisz linie na poligon, format na lowrance itd.

2. oblikać w mapedicie od razu, z zainstalowanymi skryptami .lua.

różnica jest taka, że z mapedita ciężko wyjść do doktorka, a z GE nie. nie majac doktorka drugi wariant jest lepszy.

[leepek]

zdjecie z geoportalu przenosisz programem Mapotero. Ustawiasz w nim lewy dolny/ prawy gorny naroznik zczytując współrzędne X,Y z geoportalu (tu sie pojawia ciekawostka...raz zaznaczam w ustawieniach "zamien x i y" a raz nie, raz zmieniam przy wpisywaniu wspolrzednych X z Y a raz nie, trzeba samemu pokobinować zawsze czy program wycina dobry kawałek mapy . W ustawieniach zaznaczasz zeby zapisywal w rozszerzeniu oziexplorter. zalezy od wielkości wybranego obszaru bedziesz mial odpowiednia ilosc segmentów w rozszerzeniu ,map. Odpalasz jeden w mapedit++ i robisz dodaj zaznaczając reszte. A dalej to juz sklikanie mapy pozostaje

[leepek]

nrt80: masz ustawione w mapedit++ żeby skrypty z googlemaps odpalały sie automatycznie ?

[nrt80]

nrt80: masz ustawione w mapedit++ żeby skrypty z googlemaps odpalały sie automatycznie ?

http://wheart.bofh.net.pl/?page=smep

[leepek]

To mam. ale nie chce mi sie uruchomić automatycznie, musze podpinać przez Layer tree za kazdym razem. Orygnalny Mapedit ma opcje Nowy plik, ++ tego niestety nie ma...jest na to jakas rada ?

[nrt80]

To mam. ale nie chce mi sie uruchomić automatycznie, musze podpinać przez Layer tree za kazdym razem. Orygnalny Mapedit ma opcje Nowy plik, ++ tego niestety nie ma...jest na to jakas rada ?



podpinam za każdym razem, podobnie jak Ty. nigdy mi to jakoś za skórę nie zalazło, żeby z tym walczyć może dlatego, że częściej klikam w DrD niż w mapedicie...

[leepek]

a mogłbyś mi podesłać jakieś pliki dla DrD? bo właśnie sobie ściagnąłem i chciałbym popatrzeć jak to działa

[lesiu7]

a jak zapisać te skrypty żeby ten program je łapał ?  Trzeba je zapisać w notatniku czy jak ??

[leepek]

nie wchodz w nie tylko prawy przycisk myszy i "Zapisz element docelowy jako"

[nrt80]

a mogłbyś mi podesłać jakieś pliki dla DrD? bo właśnie sobie ściagnąłem i chciałbym popatrzeć jak to działa



siur, ale wieczorem.

[leepek]

dzięki

[nrt80]

nie chodzi o błąd przy przenoszeniu, czyli Twój/mój, chodzi o błąd na starej mapie którą sobie idealnie przeniesiemy. Tu jest pies pogrzebany, może wieczorem coś wstawię...

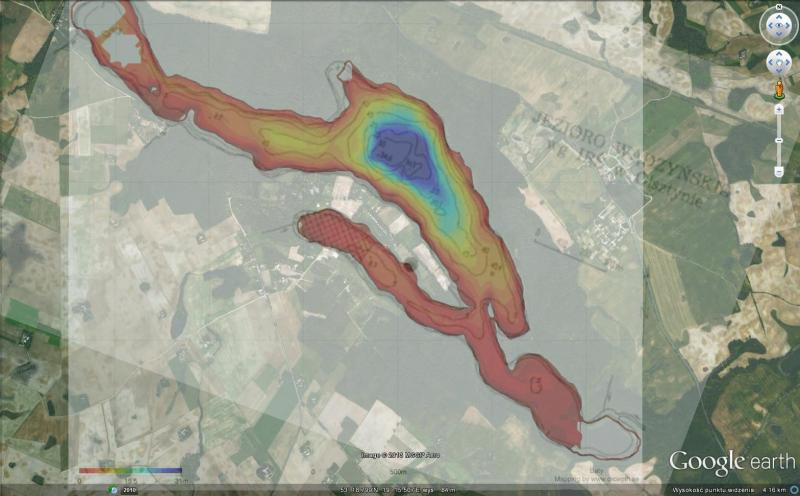

nie wiem na ile to będzie dla Was czytelne, ale dla chcącego skala problemu na tle dosyć małego zbiornika:

[leepek]

oo, wądzyńskie, znam tą wode ale że tam taka dziura to bym nie pomyślał

[lesiu7]

Bardzo ładna skala problemu. Dobra panowie jest tak - leepek wysłał mi 2 jeziorka - sonda ich nie czyta wogóle. Te które mam od nrt80 są widoczne.       No i ta mapka zegrza którą otrzymałem od Łukasza- bardzo fajna sprawa ale sonda nie widzi 2ch plików na raz chyba.   Więc albo mogę mieć zegrze albo jeziora od nrt. - jak to przenieść do jednego pliku kutfa.

[lesiu7]

Oo Chyba panowie mają do pracy na 9...

[rower26]

Powinien widzieć 2 pliki na raz, to nie garmin że musi być jedna nazwa pliku i trzeba łączyć mapy do jednego pliku. Wydaje mi się że problem może pojawić gdy mapy dotyczą tego samego obszaru i się nakładają. Pokombinuj ze zbliżeniem (zoom) prawdopodobnie niektóre mapy będą widoczne dopiero od jakiegoś poziomu zbliżenia.

[lesiu7]

No zaznaczyłem sobie weyponty  jak wkładałem każdy plik na kartę pojedynczo  i na Zegrzu i na moim Jeziorku, no i niestety jeżeli są 2 pliki na karcie to  nie widzi zbiorników .

No i Zegrze jest zrobione innym sposobem - moje jeziorka to 2 niebieskie placki a na Zegrzu są  linie z głębokością. Może to ma jakiś wpływ...



Ale wiem jak to sprawdzić - wyślijcie mi jakieś jeziorko, które jest w innej części kraju to sprawdzę opcje z tym nakładaniem  Bo jak nrt80 robił mi mapkę to zrobił duży płaski prostokąt, który swoim zasięgiem oprócz moich jeziorek obejmuję też zegrze.



A tak w ogóle to pracuje w sklepie hydraulicznym więc jeśli mogę wam pomóc w jakiś inny sposób to proszę śmiało pytać . - heh kiedyś tak zaliczyłem egzamin na studiach - wykładowca zapytał się mnie gdzie pracuje ja mu na to że w sklepie takim i takim, a on do mnie - to może wie pan jak podłączyć coś tam miałem taką minę -    i dostałem 4 hehehe.

Edytowane 20 Marca 2013 przez lesiu7

[leepek]

lesiu7, wysle Ci jeszcze jakiś plik z innym jeziorem. sprawdziłbyś czy zadziała? bo nie wiem czemu tamten może nie działać...

[lesiu7]

lesiu7, wysle Ci jeszcze jakiś plik z innym jeziorem. sprawdziłbyś czy zadziała? bo nie wiem czemu tamten może nie działać...





no pewnie zrobię to na bieżąco.
