Budowa akumulatora LiPo 12V dla laików krok po kroku - poradnik.

[godski]

Jedziemy.

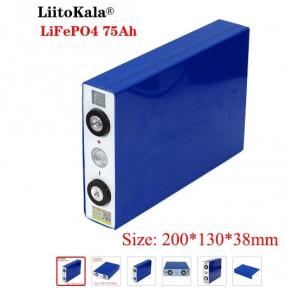

1. Kupujemy 4 cele, markowe np.



https://pl.aliexpress.com/item/33056748618.html?spm=a2g0s.9042311.0.0.37a35c0fWwrtU0





Łączymy je szeregowo i wkładamy do pojemnika



2. Teraz musimy to czymś połączyć.



Gdzie kupię takie łączniki ze śrubami ?





Jak uda nam się kupić łączniki to skręcamy to wszystko i wkładamy do pudła.



3. Doklejamy do tego BMS.

Jaki model wybrać i jak to połączyć z zespolonymi celami ? Zakładamy 12 V i 75Ah.

Proszę o linki i łopatologiczne schematy.



4. Na koniec ładowarka - pewnie 7-10A wystarczy. Proszę o linki.





To wszystko ?

Edytowane 22 Października 2019 przez godski

[Jozi]

Andrzej ładowarka tak z 12 - 15 A .Te wytrzymują wyższe prądy ładowania ja mam 110Ah i mam 12 A bo mam czas ale TY jak wyjeżdżasz na 2 dni to pasuje mocniejsza by szybciej naładować, celuj przynajmniej w 15A.

[zetika16]

Ładowarka to nie problem kupisz na Ali w dobrej cenie... Mam 20 A jak chcesz to mogę podać Ci przy okazji jaki model...



Co do reszty nie pomogę... Ale z checia będę śledził temat... Zrobił bym sobie aku do echosondy....



Wysłane z mojego SM-G965F przy użyciu Tapatalka

[SID]

Ładowarka to nie problem kupisz na Ali w dobrej cenie... Mam 20 A jak chcesz to mogę podać Ci przy okazji jaki model...





Co do reszty nie pomogę... Ale z checia będę śledził temat... Zrobił bym sobie aku do echosondy....



Wysłane z mojego SM-G965F przy użyciu Tapatalka

@Tomasz eS, wklej proszę link do tej ładowarki.

[maweric]

Andrzej do koloru do wyboru :



https://www.ev-power.eu/Winston-terminals/?gclid=EAIaIQobChMIlKLNhMew5QIVh8YYCh33HAyuEAAYASAEEgKGAvD_BwE



co do ładowarki to 20A - zdecydowanie.



nie jakiś BMS, a dobry - 100 A



z tymi "markowymi" wyżej to przesadziłeś , to średnia półka .

Edytowane 22 Października 2019 przez maweric

[godski]

Andrzej ładowarka tak z 12 - 15 A .Te wytrzymują wyższe prądy ładowania ja mam 110Ah i mam 12 A bo mam czas ale TY jak wyjeżdżasz na 2 dni to pasuje mocniejsza by szybciej naładować, celuj przynajmniej w 15A.

Do 75-czy 100Ah chyba taka mocna niepotrzebna. Nie znam się ale w osiem godzin chyba zawsze się naładuje. Poza tym Ty masz chyba LiIon a nie LiPo.

[godski]

Ładowarka to nie problem kupisz na Ali w dobrej cenie... Mam 20 A jak chcesz to mogę podać Ci przy okazji jaki model...



Co do reszty nie pomogę... Ale z checia będę śledził temat... Zrobił bym sobie aku do echosondy....



Wysłane z mojego SM-G965F przy użyciu Tapatalka

20 A chyba za mocne będzie ale link możesz wrzucić bo pewnie nie tylko ja będę kombinował.



Największy problem to BMS, szukam takiego najlepiej w pudełku który przykręcisz do elektrod.

Edytowane 22 Października 2019 przez godski

[godski]

Andrzej do koloru do wyboru :



https://www.ev-power.eu/Winston-terminals/?gclid=EAIaIQobChMIlKLNhMew5QIVh8YYCh33HAyuEAAYASAEEgKGAvD_BwE



co do ładowarki to 20A - zdecydowanie

Dzięki Rysiek za linka.  Może coś na Ali by się znalazło bo wygodniej kupić

Czemu taka mocna potrzebna? Ładowarka 10-15A nie naładuje aku 70-100Ah w 8 godzin?

Edytowane 22 Października 2019 przez godski

[godski]

Modyfikacja .





1. Kupujemy 4 cele, markowe np.



https://pl.aliexpress.com/item/33056748618.html?spm=a2g0s.9042311.0.0.37a35c0fWwrtU0






Łączymy je szeregowo i wkładamy do pojemnika



2. Teraz musimy to czymś połączyć.



Gdzie kupię takie łączniki ze śrubami ?






Link do łączników:



https://www.ev-power.eu/Winston-terminals/?gclid=EAIaIQobChMIlKLNhMew5QIVh8YYCh33HAyuEAAYASAEEgKGAvD_BwE



Jak uda nam się kupić łączniki to skręcamy to wszystko i wkładamy do pudła.



3. Doklejamy do tego BMS.

Jaki model wybrać i jak to połączyć z zespolonymi celami ? Zakładamy 12 V i 75Ah.

Proszę o linki i łopatologiczne schematy.



4. Na koniec ładowarka - pewnie 7-10A wystarczy. Proszę o linki.





[maweric]

20A -100ah ładuje od 0 do full - 4,5-5h ; różnice w cenie nie bedą duże, 15A też naładujesz  to nie problem .



Trzymam kciuki i proszę o wycenę już złożonego.

Edytowane 22 Października 2019 przez maweric

[godski]

20A -100ah ładuje od 0 do full - 4,5-5h ; różnice w cenie nie bedą duże, 15A też naładujesz  to nie problem .



Trzymam kciuki i proszę o wycenę już złożonego.

Bez wyceny, to taka ciekawostka na moje potrzeby i nie zamierzam tego sprzedawać.



Takie dziwne pytanie, co będzie jak pominę BMS i będę pilnował tylko aby nie zeszło pod obciążeniem za pomocą np. strażnika akumulatora poniżej 10,5 V ? Pożegnam go szybko ?

[maweric]

Bez wyceny, to taka ciekawostka na moje potrzeby i nie zamierzam tego sprzedawać.



Takie dziwne pytanie, co będzie jak pominę BMS i będę pilnował tylko aby nie zeszło pod obciążeniem za pomocą np. strażnika akumulatora poniżej 10,5 V ? Pożegnam go szybko ?



Bardzo szybko, albo szybko. BMS balansuje ogniwa i pilnuje odcięcia rozładowania i naładowania.

[godski]

To balansowanie do mnie przemawia bo odcięć rozładowania i naładowania akumulatora pewnie może pilnować lepsza ładowarka (ładowanie) albo my (pilnowanie rozładowania).





Teraz ładowarka. 14,6 volt ?

Na przykład takie:



https://www.aliexpress.com/item/32827594496.html?spm=2114.12010612.8148356.4.59a9614cWAkMl3



https://www.aliexpress.com/item/32820810866.html?spm=a2g0o.productlist.0.0.385a2f9bl73pBL&algo_pvid=35e26b59-da72-4d01-b26d-27f5f2ceb50c&algo_expid=35e26b59-da72-4d01-b26d-27f5f2ceb50c-16&btsid=64c59a67-4a68-40c0-8522-6626e2e7c82b&ws_ab_test=searchweb0_0,searchweb201602_5,searchweb201603_52



https://www.aliexpress.com/item/32884824476.html?spm=a2g0o.detail.0.0.2a9e5c05EllR9Q&gps-id=pcDetailCartBuyAlsoBuy&scm=1007.12908.131037.0&scm_id=1007.12908.131037.0&scm-url=1007.12908.131037.0&pvid=6083b6bf-4a1a-4eb2-85a5-68060bd5afa7











Dlaczego ładowarka 14,6 V skoro 4 cele w szeregu po 3,2V = 12,8 V ?

[psulek]

Bo napięcie ładowania to 3,65V X4 = 14,6



Wysłane z mojego ASUS_Z01RD przy użyciu Tapatalka

[maweric]

Andrzej są ładowarki z balanserem, ale cena powala. Te co zalinkowałeś to zwykłe

[psulek]

Maweric, nie ma ładowarek z balanserami. Niemożliwe jest skuteczne balansowanie ogniw tego typu połączonych szeregowo, samą ładowarką wpiętą na terminalach baterii. Wynika to z ich zasady działania. A że jakiś producent tak pisze, to już jego sprawa. BMS w baterii musi być.

Edytowane 22 Października 2019 przez psulek

[mirkor]

Ja do tych bateryjek jak wyżej kupiłem BMS 60A. Cena ok. 80PLN do tego jeszcze ISDT BattGo BG-8S.

Edytowane 22 Października 2019 przez mirkor

[godski]

Ja do tych bateryjek jak wyżej kupiłem BMS 60A. Cena ok. 80PLN.

Podaj dokładnie który BMS i jak to połączyłeś. Mile widziane zdjęcia.

Te 60 A to nie za mało dla typowego silnika elektrycznego np. MK 55LB ?

[crizz100]

Nominalnie powinno być ok , jeżeli to silnik z maximizerem, zawsze możesz bezpiecznik 50A założyć

[mirkor]

Taki, dla żelaza:

https://pl.aliexpress.com/item/32841320337.html?spm=a2g0s.9042311.0.0.29455c0fKTzRx5

Dla 55LB ? myślę, że spokojnie starczy.

[maweric]

Maweric, nie ma ładowarek z balanserami. Niemożliwe jest skuteczne balansowanie ogniw tego typu połączonych szeregowo, samą ładowarką wpiętą na terminalach baterii. Wynika to z ich zasady działania. A że jakiś producent tak pisze, to już jego sprawa. BMS w baterii musi być.



Ja nic nie pisałem o ładowaniu przez terminale . Co do ładowarek np taka :

Ładowarka modelarska iCharger 4010DUO





[godski]

Taki, dla żelaza:

https://pl.aliexpress.com/item/32841320337.html?spm=a2g0s.9042311.0.0.29455c0fKTzRx5

Dla 55LB ? myślę, że spokojnie starczy.

Czyli wersja Iron 60A Common Port? Jak to połączyć z celami ?

Edytowane 23 Października 2019 przez godski

[godski]

Czyli wersja Iron 60A Common Port? Jak to połączyć z celami ?

Już wiem, wersja common. Schemat połączeń poniżej. To chyba czas zacząć składać aku z klocków. Coś jak budowa komputera tylko dużo prostsze.





[godski]

Czyli przepis gotowy.

Czekam jeszcze na link do łączników na Ali i działam.





1. Kupujemy 4 cele, markowe np.



https://pl.aliexpres....37a35c0fWwrtU0






Łączymy je szeregowo i wkładamy do pojemnika



2. Teraz musimy to czymś połączyć.



Łączniki ze śrubami






Link do łączników:



https://www.ev-power...ASAEEgKGAvD_BwE



Jak uda nam się kupić łączniki to skręcamy to wszystko i wkładamy do pudła.



3. Doklejamy do tego BMS.

Zakładamy 12 V i 75Ah aku.



Kupię taki, wodoodporny 60A i 180A w peaku. 60A 12V Common Port



https://www.aliexpress.com/item/32921429106.html?spm=a2g0o.detail.1000014.5.52985195hdUEhe&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.128125.0&scm_id=1007.13338.128125.0&scm-url=1007.13338.128125.0&pvid=50792280-598a-4fb0-a8a6-754f6741830d

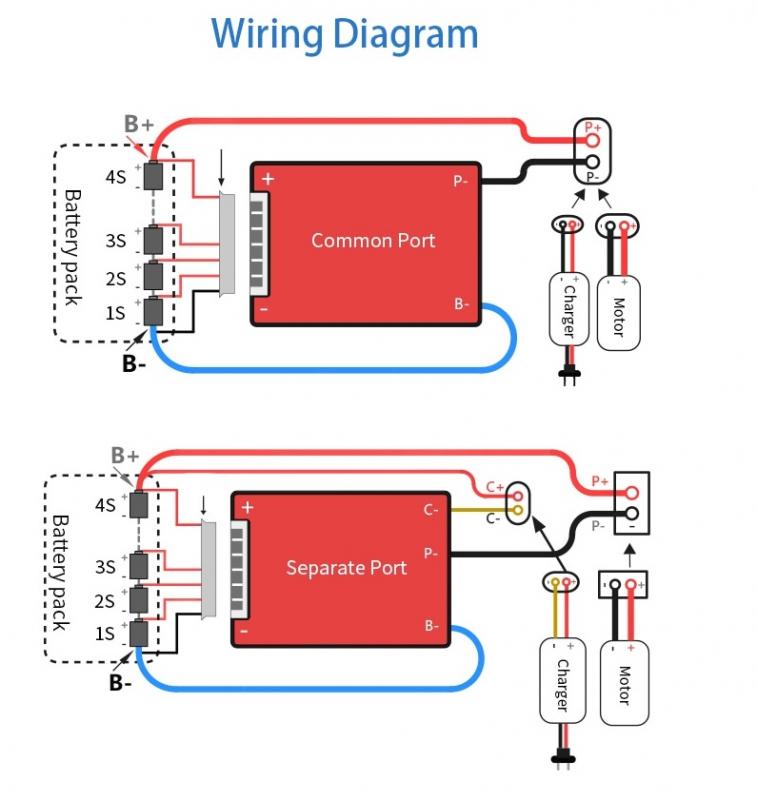

Schemat połączeń:

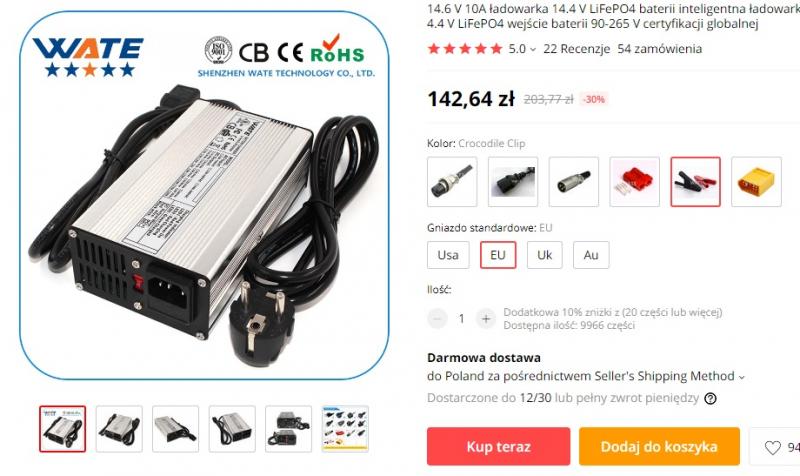

4. Na koniec ładowarka - 10-15 A.



Na przykład taka:



https://pl.aliexpress.com/item/32820810866.html?spm=a2g0o.cart.0.0.6dd43c00G65qJW&mp=1













[Intro]

Zapomniałeś o linku do pudła.

[mirkor]

Np.

https://pl.aliexpress.com/item/33011692171.html?spm=a2g0o.cart.0.0.2b253c00NgeTRu&mp=1

https://pl.aliexpress.com/item/33025259126.html?spm=a2g0o.cart.0.0.2b253c00NgeTRu&mp=1



Należy tylko wybrać odpowiedni rozmiar.
