Budowa akumulatora LiPo 12V dla laików krok po kroku - poradnik.

[godski]

Jedziemy.





1. Kupujemy 4 cele, markowe np.



https://pl.aliexpress.com/item/33056748618.html?spm=a2g0s.9042311.0.0.37a35c0fWwrtU0





Łączymy je szeregowo i wkładamy do pojemnika



2. Teraz musimy to czymś połączyć.



Gdzie kupię takie łączniki ze śrubami ?





Jak uda nam się kupić łączniki to skręcamy to wszystko i wkładamy do pudła.



3. Doklejamy do tego BMS.

Jaki model wybrać i jak to połączyć z zespolonymi celami ? Zakładamy 12 V i 75Ah.

Proszę o linki i łopatologiczne schematy.



4. Na koniec ładowarka - pewnie 7-10A wystarczy. Proszę o linki.





To wszystko ?

Edytowane 22 Października 2019 przez godski

[Radbraw]

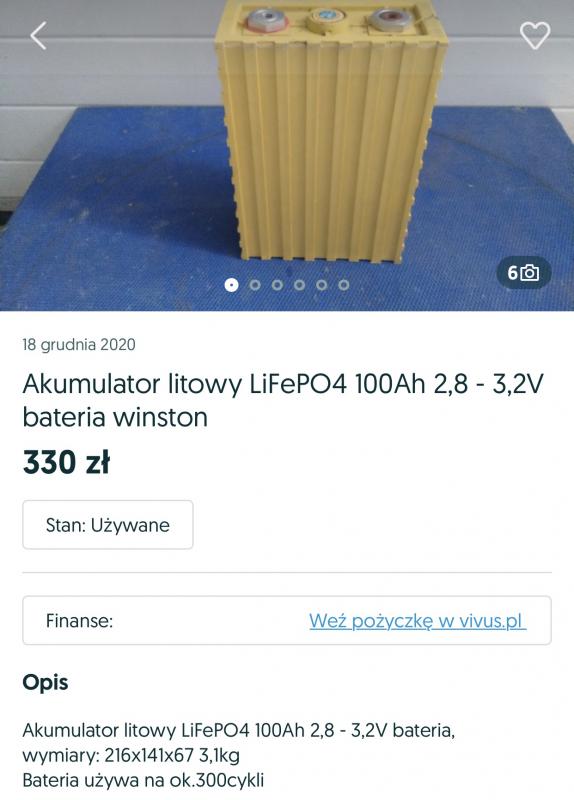

Witajcie, nada się takie coś do dziobowki i echa ?

Edytowane 19 Grudnia 2020 przez Radbraw

[maweric]

4 szt. + BMS i nada się

[Radbraw]

Aż 4 ? Naprawdę ?

[pajczi]

Żeby uzyskać odpowiednie napięcie trzeba połączyć takie 4 ogniwa w szereg = 4 x 3,2V = 12,8 V - zwróć proszę uwagę że jedno ogniwo ma tylko nominalnie 3,2V (w pełni naładowane pewnie koło 3,65V).

[Radbraw]

No racja

[Gość Michal Sz]

Czy budujac accu 12V z cel LiFePO4 z wykorzystaniem BMS z bluetooth to wszystko w walizce, montujecie dodatkowe zabezpieczenia jak, jakis bezpiecznik topikowy jakis przełącznik itp.

Walizka nie będzie wykorzystana tylko do zasilania silnika w lodzi to ma byc takie uniwersakne zrodło pradu do roznych urzadzen poza lódką.

[pajczi]

Jeżeli chodzi o zabezpieczenie to bezpiecznik topikowy jest odpowiednim - to jest prąd stały (DC) - a co za tym idzie łuku elektrycznego przy takich prądach nie da się łatwo wygasić - szybkie bezpiecznik topikowe dużej mocy np. EATON'a mogą być drogie, ale czasami to jedyna możliwość żeby w urządzeniach mocy chronić tranzystory IGBT, które mogą kosztować kilkaset złotych czy nawet powyżej 1k.

Tu można zgłębić temat:

https://www.fachowyelektryk.pl/technologie/odnawialne-zrodla-energii/2665-bezpieczniki-w-instalacjach-fotowoltaicznych.html

Edytowane 20 Grudnia 2020 przez pajczi

[pajczi]

Przy okazji warto zapoznać się z tym artykułem jak bezczelnie oszukują producenci z Azji - więc jak coś jest bardzo tanie to na ogół nie bez powodu :

https://web.archive.org/web/20180621120250/http://mdiy.pl/bailong-ultrafire-maxday-5800-6800-8800-mah



A w temacie, chciałbym polecić w miarę tanie opakowania do pakietów:

BoxCase BC231 - 160 zł wymiary 24,4 x 18,5 x 15,3 cm  (w taką udało się upakować 12 ogniw typu Headway 15Ah 4s3p) - przewaga nad Yato że jest solidniej wykonana i bardziej odporna mechanicznie

https://allegro.pl/oferta/walizka-transportowa-wstrzasoodporna-boxcase-bc231-8689894334



Yato - 61 zł - wymiary 27 x 24,6 x 12,4 cm  można zmieść w to baterię na ogniwach 18650 3,5Ah - 128 sztuk - 4S32P - pojemności nominalnej 112 Ah

https://allegro.pl/oferta/walizka-narzedziowa-hermetyczna-270x246x124-pianka-7842762942?fromVariant=7572224107



Yato - 147 zł - wymiary 40,6 x 33 x 17,4 cm - tu już można poszaleć

https://allegro.pl/oferta/walizka-transportowa-hermetyczna-406x330x174-mm-7572224107?fromVariant=7842762942



Do tego zaciski ZL-100 - 15 zł/szt kupowałem od firmy Soltronik i są naprawdę rewelacyjne (patent jest taki że można kremem posmarować ten wystający element, który ma blokować kręcenie się elektrody i mając wcześniej otwór 8 mm wyznaczyć punkt do delikatnego (żeby nie przewiercić na wylot) nawiercenia w walizce - pod to silikon (stosuję firmy Technicol) i chodzi naprawdę dobrze taki zestaw):

https://allegro.pl/oferta/zl-100-zacisk-laboratoryjny-8mm-100a-z-izolatorem-9433555736



Jeżeli chodzi o zalewanie elektroniki to polecam http://www.silikonypolskie.pl/produkt/polsil-mv-ab/

Edytowane 20 Grudnia 2020 przez pajczi

[siarq]

Artykuł o chłamie, jak najbardziej na czasie... dodam ,że to zjawisko tyczy się nie tylko 18650 i.malych cylindrów, ale również pryzmatycznych ogniw.

[mottomwawa]

Witam wszystkich. To mój pierwszy post na forum.



Chciałbym poznać Waszą opinię na temat akumulatora LiIon do silnika elektrycznego zaprezentowanego na YT pod adresem





Według mnie:



Zalety:

-duża pojemność (126 Ah)

-mały rozmiar (płaski)

-super lekki/mobilny

-kilka gadżetów (latarka ... 2x USB, wyświetlacz naładowania)

-niskie napięcie minimalne (7,5 V)

-hermetyczny





Wady:

-LiIon - potencjalny problem "wybuchu" ???, chociaż LiFePO4 też ma "ciekawe" testy:



http://www.youtube.com/results?search_query=lifepo4+explosion



-500 cykli ładowania (vs 2000 LiFePO4)

-cena (z ładowarką 2300 zł)

[siarq]

-niskie napiecie minimalne... a srednie napiecie pracy jakie 10V ??  podlacz te 10V pod silnik 12V badz elektronike typu echosonde ( ktora okolo 10V sie wylaczy)

-odnosnie hermetyki to on niema nic wspolnego choc by z IP 44 , - usb na wierzchu , wyswietlacze po 1,5$ ktore padaja od zachlapan

-wyswietlacz naładowania ... cos pokazuje  , ale napewno nie stan faktyczny stopnia rozladowania



z zalet

-waga

-pojemnosc spora pod warunkiem, że obciazenia  pracuje w  PELNYM zadanym zakresie napieciowym

[mottomwawa]





-niskie napiecie minimalne... a srednie napiecie pracy jakie 10V ?? podlacz te 10V pod silnik 12V badz elektronike typu echosonde ( ktora okolo 10V sie wylaczy)

-odnosnie hermetyki to on niema nic wspolnego choc by z IP 44 , - usb na wierzchu

Silnik elektryczny nominalnie 12V powinien pracować na napięciu poniżej 10V (dużo wolniej ale jednak, więc jakiś kawałek można jeszcze przepłynąć bez machania pagajem). Nie wszystkie (a zwłaszcza te tańsze) mają odcięcie ("polegają" na zabezpieczeniu własnym akumulatora). Tutaj podobno zostały zastosowane ogniwa LGMJ1 (3,5V ogniwo, 3500mAh). W teście na filmiku średnio pokazało 10,86 V - załączam printscreen gdzie w prawym dolnym rogu jest to pokazane.





P.S.

O "hermetyce" mam informację od twórcy tego aku (nie sprawdzałem i faktycznie też mam tutaj pewne wątpliwości).









Wysłane z mojego SM-N960F przy użyciu Tapatalka

[pajczi]

Kolega jest konstruktorem tej baterii - to jest produkt made in PL?

Powiedzmy sobie szczerze napięcie poniżej 11V to będzie lipa jeżeli chodzi o działanie silnika - zaryzykuję stwierdzenie, że dla LiFePO4 pakiet może mieć nawet 5S i wtedy będzie to śmigało, dla Li-Ion 4S.

Wszystko poparte praktycznymi testami no może oprócz tego 5S, bo nie słyszałem żeby ktoś to już zrobił (na razie ten pomysł chodzi mi po głowie). Co do budowania baterii na ogniwach 18650 to bardzo uważałbym przy dużych pojemnościach jedno słabe ogniwo lub złe rozmieszczenie ogniw w pakiecie i mamy przepis na szybki error baterii - trend jest taki że składa się pakiet z dużych ogniw typu 10/15/50/100 Ah ogniwo.



Jeżeli chodzi o LiFePO4 to własnie ten pierwszy test pokazuje ich dużą zaletę:

Edytowane 18 Stycznia 2021 przez pajczi

[dziurban]

Witam wszystkich. To mój pierwszy post na forum.



Chciałbym poznać Waszą opinię na temat akumulatora LiIon do silnika elektrycznego zaprezentowanego na YT pod adresem







Taki aku to pomyłka dla zastosowan wedkarskich. Wygląda jak wiele chińskich produktów z Ali. A już nie wspomę o parametrach.

Jednak najlepiej LIFEPO4 albo LTO

[mottomwawa]





Kolega jest konstruktorem tej baterii - to jest produkt made in PL?

Nie jestem konstruktorem. Znalazłem filmik na YT i "drążę temat" (żeby nie "wtopić" kasy - mówiąc żargonem branżowym/forumowym.. )



Podobno autor filmu jest jego konstruktorem (autorem projektu tego jako jednego z wielu)...... a ja robię za "adwokata diabła"



Czy podobne "twory" znajdę na Ali/Alleg ? Nie widziałem...



Z powodu sporadycznego pływania kilka razy w roku w strefie ciszy (jestem raczej "zadymiaczem") nie chciałbym się obładowywać kilogramami "żelaza", więc ta niska masa LiIon naprawdę mnie zaczyna przekonywać...



Wysłane z mojego SM-N960F przy użyciu Tapatalka

[mottomwawa]





Wygląda jak wiele chińskich produktów z Ali. A już nie wspomę o parametrach.

Czy mogę prosić o kilka linków do podobnych chińskich produktów? Skoro ich jest wiele.... (może słabo szukałem )



Wysłane z mojego SM-N960F przy użyciu Tapatalka

[siarq]

Silnik elektryczny nominalnie 12V powinien pracować na napięciu poniżej 10V (dużo wolniej ale jednak, więc jakiś kawałek można jeszcze przepłynąć bez machania pagajem). Nie wszystkie (a zwłaszcza te tańsze) mają odcięcie ("polegają" na zabezpieczeniu własnym akumulatora). Tutaj podobno zostały zastosowane ogniwa LGMJ1 (3,5V ogniwo, 3500mAh). W teście na filmiku średnio pokazało 10,86 V - załączam printscreen gdzie w prawym dolnym rogu jest to pokazane.





P.S.

O "hermetyce" mam informację od twórcy tego aku (nie sprawdzałem i faktycznie też mam tutaj pewne wątpliwości).









Wysłane z mojego SM-N960F przy użyciu Tapatalka

Nie wiem skąd masz takie info , że silnik 12v powinny pracowac ponizej 10v... pracowałem trochę z elektronarzędziami i tam są typo szeregi 3.6,7.2, 10.8. 12 14.4 18 22. 24 V itd. Ale pakiety są dedykowane pod urzadzenie. Spadek napiecia przy zachowaniu mocy wymusi wzrost prądu. 700w/8v = 87.5A - powodzenia życzę przy tych przekrojach przewodu w silnikach , doloz do tego taka prace z 30min i ten silnik się stopi. LTO to mocne twory , wysokie prady, duża żywotność, ale nie ma roz bez kolców. Ich napiecie jest niższe niż lifepo4 czy lion . To wymusza budowę.pakietu 6s , generuje wagę i koszty. Sprawdza się w pojazdach gdzie trzeba oddać duzo prądu w krotki czasie , bardzo szybko ladowac, dużo cykli. w instalacjach PV jako banki energii z dużymi odbiorami. na lodke /detke jako.pakiet mobilny moim zdaniem średnio. Ze względu.na niewykorzystanie potencjału, wagę i cene

[cezorator]

Wrzuciłem linki w temacie zakupu gotowego akumulatora LiFePo4  ale pomyślałem sobie, że u tego sprzedawcy jest parę fajnych elementów składowych do akumulatorów.



Komplet ( 4 szt) ogniw można kupić za niecałe 700 zł.

https://pl.aliexpress.com/item/1005001651207341.html?spm=a2g0o.cart.0.0.7e983c00vZ1mut&mp=1

 U tego sprzedawcy jest wiele ciekawych rzeczy: https://pl.aliexpress.com/store/217753/search?origin=y&SearchText=

Teraz mają wysyłkę za darmo.

Radzę popatrzeć

[Blackstarpro]

Wie ktoś może jak się podłączyć do tych płaskich przygrzanych blaszek?



https://pl.aliexpress.com/item/1005001628599872.html?spm=a2g0o.detail.1000014.7.3f3149ebLIGxYj&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.33416.213724.0&scm_id=1007.33416.213724.0&scm-url=1007.33416.213724.0&pvid=fe90cdbd-311f-42d8-88a8-31cc38887d9e&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.33416.213724.0,pvid:fe90cdbd-311f-42d8-88a8-31cc38887d9e,tpp_buckets:668%230%23131923%230_668%23888%233325%2310_23416%230%23213724%230_23416%234721%2321967%23741_23416%234722%2321972%234_668%232846%238109%231935_668%235811%2327184%2364_668%232717%237564%23683_668%231000022185%231000066059%230_668%233422%2315392%23958_4452%230%23226710%230_4452%233474%2315675%23255_4452%234862%2324463%23613_4452%233098%239599%2387_4452%235108%2323442%23534_4452%233564%2316062%2325



https://pl.aliexpress.com/item/4000931974370.html?spm=a2g0o.detail.1000014.13.3f3149ebhSL2hk&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.33416.213724.0&scm_id=1007.33416.213724.0&scm-url=1007.33416.213724.0&pvid=421b7eba-7b0e-47d8-87f1-088a92106623&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.33416.213724.0,pvid:421b7eba-7b0e-47d8-87f1-088a92106623,tpp_buckets:668%230%23131923%230_668%23888%233325%2310_23416%230%23213724%230_23416%234721%2321967%23741_23416%234722%2321972%234_668%232846%238109%231935_668%235811%2327184%2364_668%232717%237564%23683_668%231000022185%231000066059%230_668%233422%2315392%23385_4452%230%23226710%230_4452%233474%2315675%23255_4452%234862%2324463%23613_4452%233098%239599%2387_4452%235108%2323442%23534_4452%233564%2316062%2325

Edytowane 23 Czerwca 2021 przez Blackstarpro

[siarq]

To jest zgrzewane tylko laserem, niczym innym tego nie zrobisz, nie zlutujesz ani nie nagwintujesz- zbyt cienkie okolo3-4mm

[Blackstarpro]

Dziękuję.

[radeqs]

Dobrze, że nie wiedziałem, że się tego nie da zrobić ;-) Zrobiłem z takich ogniw (tylko 25Ah) akumulator do echosondy. Przylutowałem za pomocą topnika "F02M Lutowanie Stali Nierdzewnej Cyną i Lutownicą", "C01A Cyna bezołowiowa Sn97Cu3 do miedzi, aluminium" i małego palnika na gaz do zapalniczek kable miedziane fi 4mm2. Fakt, łatwe to nie było, ale się udało i działa już dłuższy czas. Ogniw nie przegrzałem - grzanie było intensywne, ale krótkie.

Przyznaje, że gdyby nie to, że ogniwa 25Ah liitokali pasowały jakby były zaprojektowane do mojego rozmiaru skrzynki na echo, to teraz skorzystał bym z tych ogniw: https://pl.aliexpress.com/item/1005002009494011.html?spm=a2g0o.productlist.0.0.27ae4389y7VraM&algo_pvid=39b34f10-df0c-4721-bc6c-e34d6ae196a7&algo_exp_id=39b34f10-df0c-4721-bc6c-e34d6ae196a7-22 i po wyrównaniu napięć w parach ogniw zrobiłbym z nich 4S2P.

Edytowane 23 Czerwca 2021 przez radeqs

[siarq]

mozna tez sie udac do spawacza z dobrym tigiem , aby rzezbe zrobil... do tego bms 100A za 20zl i jest pakiet.

[Pasta]

Panowie potrzebuje pomocy i w tym temacie chyba mam największą szanse ją uzyskać z elektroniki potrafię wymienić baterie w pilocie



Dotarł do mnie taki akumulator

https://a.aliexpress.com/_ufONk7



Muszę zacisnąć na nim konektory żeby podpiąć echosonde. Czy jak będę zaciskać na tych kabelkach wystających z aku to nie dojdzie do spięcia? Jak to zrobić żeby go nie popsuć na starcie? Szczególnie obawiam sie zaciskania na czerwonym:)

Edytowane 24 Czerwca 2021 przez Pasta

[thug]

Kup modelarskie wtyki xt (lub podobne) daj kumplowi do polutowania i zwarcia nie zrobisz

Coś jak tu :

http://jerkbait.pl/topic/75302-pudło-na-echo-9-calowe-większy-aku-20-ah/?p=2897078
