Montaż silnika dziobowego

[lukaszkosciukiewicz]

Pacjent Solar 360 Sport

Macie jakieś patenty na wypoziomowanie dziobu pod montaz silnika dziobowego ? W starym solarze niestety dziób jest ścięty pod kątem zarówno w stronę "wody" jak i na boki w stronę burt ponadto wzmocnienie dziobu jest wlaminowane tylko na linii knagi (niezbyt szeroką prostokątną deska).

Muszę jakoś sensownie to wszystko wzmocnić i zniwelować te krzywizny aby uzyskać plaska poziomą powierzchnię pod montaz motorguide xi3, oczywiście knagi pozbede się poprzez nawiercenie otworu rewizyjnego. Od producenta wiem że knaga jest skrecana ale niestety nie ma tam dostępu od przedniej bakisty.

Wysłane z mojego SM-A530F przy użyciu Tapatalka

[womaly23]

Panowie - gdzies widziałem ale znaleźć nie moge, chodzi mi o adapter/plyte do szybkiego montazu silnika dziobowego, ktos tu z forum robi aluminiowe chyba - macie jakies namiary?

[dante]

Panowie - gdzies widziałem ale znaleźć nie moge, chodzi mi o adapter/plyte do szybkiego montazu silnika dziobowego, ktos tu z forum robi aluminiowe chyba - macie jakies namiary?

Nie wiem czy o to chodzi ale zerknij tutaj

https://jerkbait.pl/topic/7192-fotele-do-łodzi-i-pontonów/?p=3207174

[womaly23]

Bardziej o to - juz znalazlem



https://youtu.be/zO1C_aZrH_0?si=gl-OULks6VdOz6lr



3 min - nr tel w opisie filmiku

[Korczas]

Bardziej o to - juz znalazlem



https://youtu.be/zO1C_aZrH_0?si=gl-OULks6VdOz6lr



3 min - nr tel w opisie filmiku

Mam i użytkuję tą podstawę aluminiową pod dziobówke i raczej nic lepszego na rynku do tego celu się nie znajdzie. Troszkę kosztuje ale naprawdę warto kupić.

[karkoszek]

Nie wiem do jakiego silnika, ale do Minn Koty podstawa MKA-21 daje radę latami i żadnych luzów nie ma.

[gooral]

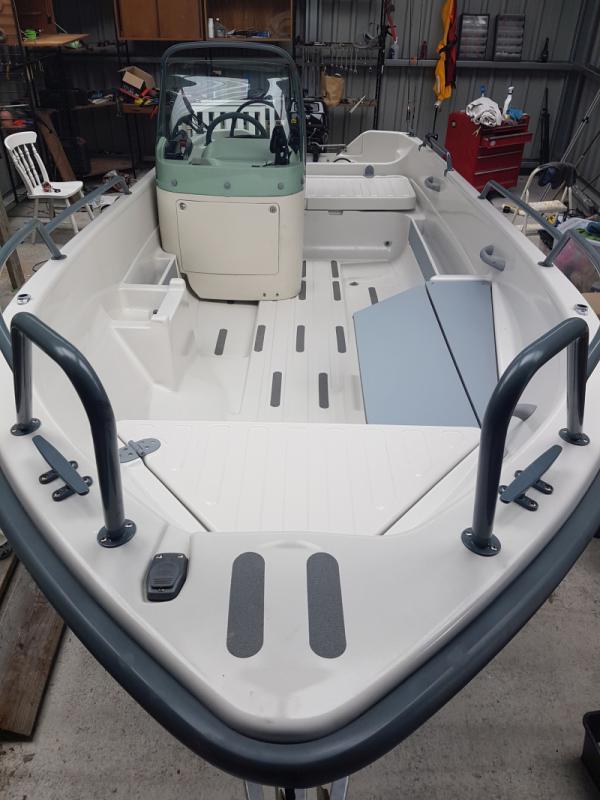

Sluchajcie mam lodke tehri nordic 6020c z abs 2 plaszczowa + pianka pomiedzy plaszczami. wiec otworow rewizyjnych chyba sie zrobic nie da (pianke dlubac etc).

waga lodzi bez silnika bodaj 255kg.

Wolalbym na sterburte. Gniazdka pod swiatlo nie uzywam. Zalezy mi na choc czesciowym dostepie do bakisty na dziobie.

Plywam spora czesc roku po solance - nie planuje silnika uzywac na morzu, ale platworma byc moze bedzie tam na stale.

Nie wiem jaki gruby jest ten ABS. na burcie pod relingami jest sklejka. Nie widze by nity gwintowane w takim materiale mialy trzymac lepiej niz wkrety z nierdzewki do drewna grube. Myslalem by:

1 zlapac opaskami z nierdzewki takimi do prowadzenia rur po scianach za relingi i do nich (na sruby + profile metalowe) przymocowaj jakas platforme.

2 zrobic jakies "siodlo", ktore bylo na starszym poscie tak jak uzywa silnika na burcie Rildizast3r (tylko silnik miec bardziej na dziobie niz burcie. - post nr 53

3 usunac reling i uzyc sklejki pod spodem by w nia wkrecic sruby



jak z punktu widzenia x lat na wodzie sprawiaja sie takie rozwiazania? Czy sa jakies usterki sugerujace znaczne sily, cze "jak dobrze szarpne reka i nie klekocze" to bedzie dzialac?



Cos czuje, ze jak z kazda dotychczasowa lodka dotarlem do miejsca, ze "bylo kupic inna" - przy czym co bym nie kupil to i tak cos bedzie nie tak - macie podobnie ?

Edytowane 8 Stycznia przez gooral

[Pietruk]

Ja bym zrobił montaż na dziobie.

Można zrobić siodło z drewna albo odlać z żywicy. Mocowanie za pomocą np jakiś nitonakrętek lub innego systemu montażu na cienkich ściankach.



Nie tragedii. Zima sprzyja takim pracom.

[gooral]

Tylko na dzioboie to co wszedzie- nieznanej grubosci abs a to ujstwo ma slaba odpornodc zmeczeniowa.

[gooral]

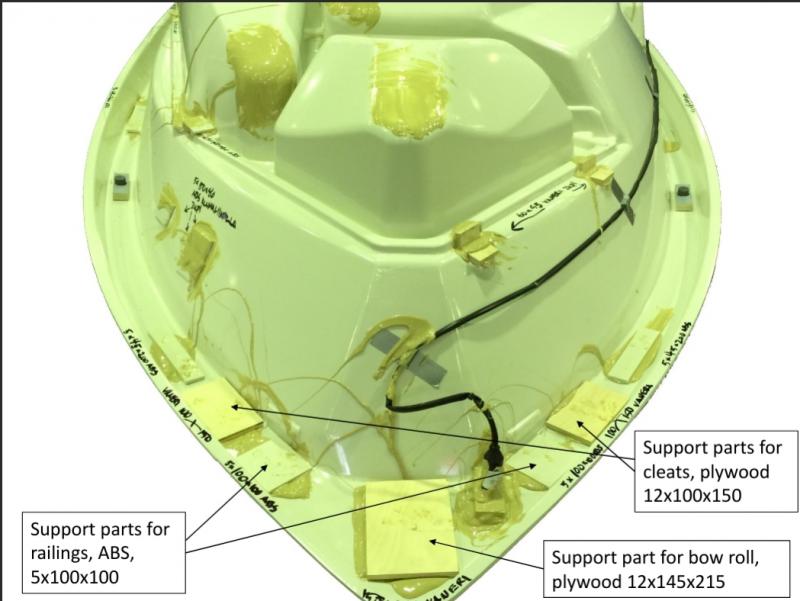

Dostalem maila od producenta. Bizancjum z ta sklejka to to nie jest...

[Pietruk]

Masz z głowy kombinowanie ze wzmacnianiem płaszcza.

Teraz tylko z wierzchu wymyśleć jakiś płaski montaż.

No i trafić otworami w tą sklejkę

[gooral]

ta. juz mam maly plan. Przy okazji moze ktos sie zainspiruje:

[gooral]

Masz z głowy kombinowanie ze wzmacnianiem płaszcza.

Teraz tylko z wierzchu wymyśleć jakiś płaski montaż.

No i trafić otworami w tą sklejkę

Obstawiasz, ze taka sklejka 12mm wystarczy? I co wketami zwyklymi w nia? Relingi sa w abs i producent lodzi mi napisal by do nich mocowac. 5mm abs to mz cieniusko...

Ja sie zastanawiam czy da sie dostac miedzy plaszcze i tam wsadzic blache i w nia nitonakretki wsadzic..

Edytowane 12 Stycznia przez gooral

[gooral]

https://youtu.be/a4LoMJGfhzg?si=mSZd3Hkn-kbF-faf



Moja lodka jest z abs. Chyba bede probowal uzyc do wytownania i wzmocnienia.

[roobek]

Cześć koledzy i koleżanki.

Temat dość stary ale i na mnie przyszedł czas aby poradzić sobie z montażem silnika dziobowego. Mam łódkę ABC 410 w której dziób posiada krzywiznę i niestety nie da się umieścić podstawy szybkiego montażu bezpośrednio na nim.

Myślałem o podkładkach ale I one powinny być w jakimś stopniu profilowane aby przylegało to jak należy. Napiszę tylko szybciutko w punktach jak przebiegał proces przygotowania i montażu oraz to co było potrzebne aby to wykonać.

1. Poziomowanie łódki tutaj technika dowolna - tak w skrócie wypoziomowałem oryginalną pawez łódki i przeniosłem to na dziób

2. Przygotowanie formy pod odlew - użyłem do tego plasteliny

3. Odlew z gumy formierskiej - materiały kupione na modelarni

4. Pomiary i dopasowanie blachy nierdzewnej w moim przypadku nierdzewka 5mm zamówiona na allegro

5. Dodatkowo przykleiłem uformowaną gumę do łódki klejem sikaflex zamówionym na allegro

6. Pomiary słupków do przykręcenia na rancie łódki - wytoczyłem stopki z teflonu aby pasowały mi pod rurkę którą posiadałem. Rurka wycięta pod wymiar jaki był potrzebny.

7. Obrysowanie blachy, cięcie i polerka.

8. Montaż blachy - użyłem kleju sikaflex, wykonanych słupków i wkrętów nierdzewnych.

9. Montaż podstawy i silnika



Z efektu końcowego jestem bardzo zadowolony, pomysł zdał egzamin i to chyba najważniejsze.



Może komuś przyda się mój pomysł.



Pozdrawiam



Wysłane z mojego SM-S928B przy użyciu Tapatalka

[Koza11]

Cześć koledzy i koleżanki.

Temat dość stary ale i na mnie przyszedł czas aby poradzić sobie z montażem silnika dziobowego. Mam łódkę ABC 410 w której dziób posiada krzywiznę i niestety nie da się umieścić podstawy szybkiego montażu bezpośrednio na nim.

Myślałem o podkładkach ale I one powinny być w jakimś stopniu profilowane aby przylegało to jak należy. Napiszę tylko szybciutko w punktach jak przebiegał proces przygotowania i montażu oraz to co było potrzebne aby to wykonać.

1. Poziomowanie łódki tutaj technika dowolna - tak w skrócie wypoziomowałem oryginalną pawez łódki i przeniosłem to na dziób

2. Przygotowanie formy pod odlew - użyłem do tego plasteliny

3. Odlew z gumy formierskiej - materiały kupione na modelarni

4. Pomiary i dopasowanie blachy nierdzewnej w moim przypadku nierdzewka 5mm zamówiona na allegro

5. Dodatkowo przykleiłem uformowaną gumę do łódki klejem sikaflex zamówionym na allegro

6. Pomiary słupków do przykręcenia na rancie łódki - wytoczyłem stopki z teflonu aby pasowały mi pod rurkę którą posiadałem. Rurka wycięta pod wymiar jaki był potrzebny.

7. Obrysowanie blachy, cięcie i polerka.

8. Montaż blachy - użyłem kleju sikaflex, wykonanych słupków i wkrętów nierdzewnych.

9. Montaż podstawy i silnika



Z efektu końcowego jestem bardzo zadowolony, pomysł zdał egzamin i to chyba najważniejsze.



Może komuś przyda się mój pomysł.



Pozdrawiam



Wysłane z mojego SM-S928B przy użyciu Tapatalka

Kawał dobrej roboty.  Z tego, co widuję- dominuje wyrównanie blachy za pomocą dystansów różnego typu, by zniwelować krzywiznę.

[binio1111]

Wiem, że idealnie zamontowany silnik dziobowy wchodzi do wody w osi łódki idealnie na środku. Na dziobie mam rolkę kotwiczną, której nie chcę demontować. Jak to jest , gdy "odsunę się od osi kila o kilkanaście centymetrów? Silnik będzie przesunięty względem "środka"- jak to wpłynie na jego działanie? Będzie bardziej myszkowałi mniej stabilnie trzymał punkt , czy da sobie radę? Łódka nie duża 4m.

Myślę nad jakąś podstawą, która da możliwość postawienia silnika z boku.

[karkoszek]

Nawet przesunięty będzie działał dobrze

[rower26]

Osobiście nie widziałem nikogo z zamontowaną dziobówką dokładnie z osi łódki.Kolumna będzie wchodziła na pokład albo znacznie, poza obrys łodzi, wystawała.

[Koza11]

Wiem, że idealnie zamontowany silnik dziobowy wchodzi do wody w osi łódki idealnie na środku. Na dziobie mam rolkę kotwiczną, której nie chcę demontować. Jak to jest , gdy "odsunę się od osi kila o kilkanaście centymetrów? Silnik będzie przesunięty względem "środka"- jak to wpłynie na jego działanie? Będzie bardziej myszkowałi mniej stabilnie trzymał punkt , czy da sobie radę? Łódka nie duża 4m.

Myślę nad jakąś podstawą, która da możliwość postawienia silnika z boku.

Dla kotwiczenia- nie ma znaczenia, dla pływania- im dalej od kila łodzi, tym zwiększa się prawdopodobieństwo myszkowania na max obrotach- ale to zalezy od łodzi także, nie tylko od silnika

[binio1111]

Dzięki za odpowiedzi będę kombinował z platformą. Myślałem o wykonaniu jej że sklejki wodoodpornej tej co siędaje na podłogi przyczep i następnie oblaminowanie jej żywicą i topkotem i polerka na lustro.

[binio1111]

Dzięki za odpowiedzi będę kombinował z platformą. Myślałem o wykonaniu jej że sklejki wodoodpornej tej co siędaje na podłogi przyczep i następnie oblaminowanie jej żywicą i topkotem i polerka na lustro.

Nie mogę dodać zdjęcia. Wychodzi jakiś błąd.

[binio1111]

Dzięki za odpowiedzi będę kombinował z platformą. Myślałem o wykonaniu jej że sklejki wodoodpornej tej co siędaje na podłogi przyczep i następnie oblaminowanie jej żywicą i topkotem i polerka na lustro.

Nie mogę dodać zdjęcia. Wychodzi jakiś błąd sql

[binio1111]

Dzięki za odpowiedzi będę kombinował z platformą. Myślałem o wykonaniu jej że sklejki wodoodpornej tej co siędaje na podłogi przyczep i następnie oblaminowanie jej żywicą i topkotem i polerka na lustro.

Nie mogę dodać zdjęcia. Wychodzi jakiś błąd sql

[binio1111]

Co to się porobiło ?

[Pietruk]

Ja mam zamontowany silnik w osi łodzi, doprecyzowując, to po rozłożeniu wał jest idealnie lub prawie w osi łodzi.

Na pewno silnik się mniej męczy przy pływaniu (a pływam dużo w strefach ciszy), nie musząc korygować oporów wody. Jeśli chodzi tylko o kotwicę to nie ma znaczenia. Kiedyś już o tym pisałem i nie chcę powielać tej dyskusji.



A jeśli chodzi o montaż, to od sklejki lepsza wydaje mi się płyta z jakieś tworzywa sztucznego https://www.e-daszkinext.pl/plyty-z-tworzyw-sztucznych.

Jak kupiłem na OLX kiedyś i sobie przyciąłem.

np. coś takiego https://www.olx.pl/d/oferta/plyta-poliamid-25mm-CID757-IDQM69R.html
