daiwa tournament Z 2500 i A ,luz rotora

[krokkop]

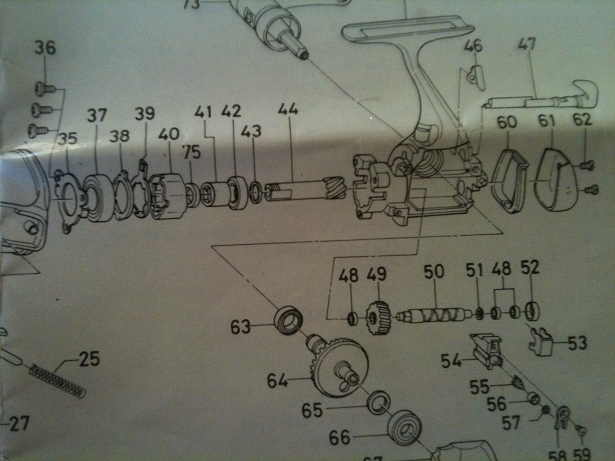

Witam Panow . potrzebuje rady na temat luzu rotora gora -dol . Gdy trzymam rotor i dolna czesc kolowortka to wyczuwam luz okolo 0,5 mm .w ktorym miejscu zamontowac podkladne ?? na pewno na pinionie .tylko w ktorym miejscu ??przed elementem 43? czy troszke wyzej??pozrdawiam i dziekuje za pomoc

[hasior]

wsadź sobie podkładkę pod łożysko nr 42 podkładka oprze się na ramie kręćka i będzie gitara

[krokkop]

Primo Victoria !! Ze ja nie pomyslalem o tym aj aj ! To moja pierwsza daiwa heh . Super idea Panie hasior !! Dzieki i pozdrawiam

[krokkop]

Panowie luzy skasowane ,ale pojawil sie nowy problem!! Gdy szpula schodzi w dol to to slychac lekki szmer- tarcie. wywnioskowalem ze zeby na przekladni tra lekko o element nr 54 .doslownie pol milimetra .Jak temu zaradzic ?? dziekuje i pozdrawiam

[hasior]

możesz nieco oddalić przekładnię dając podkładkę pod lub na łożysko nr 63,czyli ta podkładkę 65 przełożyć w inne miejsce.wtedy będzie dystans od Suwaka,niestety jak się chce pokasowac wszystkie nawet techniczne luzy to trzeba kombinować sporo,na rozkręcasz się co nie miara tej daiwy zanim wszystko ustawisz pod wymiar <_<

[krokkop]

Dokladnie tak jak Pan napisal narozkrecalem sie co nie miara .pokombinuje z ta podkladka . Dziekuje pozdrawiam

[bronzo]

wywnioskowalem ze zeby na przekladni tra lekko o element nr 54 .doslownie pol milimetra



A może kasując luz podniosłeś rotor i to o niego ociera się szpula w dolnym położeniu ? Te dosłownie pół milimetra to w przypadku kołowrotków bardzo, bardzo dużo - niewyobrażalnie dużo !

[krokkop]

Witam , tak kasujac kuz podniusl sie rotor o okolo0,5 mm. Slysze lekkie tarcie trybikow albo czegosc tam gdy szpula schodzi dol . Dokladnie od polowy

[krokkop]

Po pierwszym rozkreceniu i przesmarowaniu kolowrotek chodzil leciutko . Ale gdy pokrecilem minute to zaczalem slyszec te dolegliwosc trybikow . Nastepnie po 2 rozkreceniu , gdy spojrzalem na element 54 od gornej strony na schemacie . Ten kant byl posbawiony smaru i lekko sie swiecil . Musialo tam wtstapic tarcie . Hmm .,,,,,

[bronzo]

Ja jak usuwałem luz to dołożyłem chyba 3 lub 4 cieniutkie podkładeczki (coś koło 0,1 mm każda) pomiędzy 75 a 41. Został minimalny luz do zaakceptowania Musiałbym rozbebeszać młynek, żeby dokładnie sprawdzić.

[krokkop]

witam seredecznie, Panowie jak maja byc ustawione wzgledem siebie tryby ktore zaznaczylem na fotce bialymi kreskami . przepraszam za nierowne kreski .Czy te tryby powinny byc ustawione w jednej lini??

[krokkop]

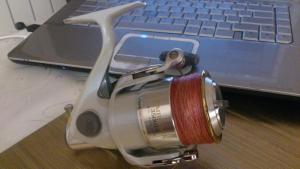

Panowie zamontowalem podkladke okolo 0,5 mm od shimano super x na pinionie pomiedzy elementem lozyskiem 42 a elementem 43 , czy tak moze zostac ?? praca krecka jest super

[zorro]

Panowie zamontowalem podkladke okolo 0,5 mm od shimano super x na pinionie pomiedzy elementem lozyskiem 42 a elementem 43 , czy tak moze zostac ?? praca krecka jest super

A oprócz grubości, to jakie dwa pozostałe wymiary miała ta podkładka..?

Acha, i co to za pionowa rycha na korpusie pod koszem bo to wygląda jak peknięcie (chyba, że to takie zdjęcie )



[krokkop]

to jest rysa od srubokreta

[krokkop]

Panien zorro po Pana komentarzu zauwazylem gdy dokrecilem te 3 srubki na gorze rotora to ta podkladka ktoraa dolozylem srednica jest za duza hmm

[krokkop]

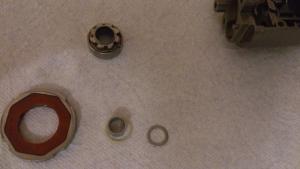

srednica zewnetrzna 10 mm , wewnetrzna 7 mm

[zorro]

Hmmmm... To takse średnio... Poszukaj podkładki 14x(10-11)x0,2-0,3 Bo taki jest przeważnie ten luz rotora... Ona ma za zadanie TYLKO podnieść ciut łożysko i to wszystko... Możesz sobie nawet wyciąć z jakiego cienkiego plastiku byle się nie gryzł ze smarem i też będzie lux... Ta, którą wsadziłeś obracałaby się prawdopodobnie razem z pinionkiem (nawet raczej bardzo na pewno <_< ) i piłowałaby od góry gniazdo łożyska...

[krokkop]

te o,5 mm spilowalem zewnetrznie do wymiaru elementu 43 teraz nie ociera , podlozysko wsadzilem 2 podkladni 0,1 mm z puszki piwie. Luzu nie ma ale podczas krecenia slysze jakies terkotanie czegos tam gdy szpula schodzi w dol i gdy kolowortek odwroce do gory tzw nogami to szpula sie wysuwa i znow terkotanier jest , hmm

[krokkop]

terkotania nie ma gdy wyrzuce podkladki spod lozyska .Koncowka piniona jest wtedy ponizej koncowki trybu nr 49 . Sadze ze te 2 czesci maja wplyw n aterkotanie , Pinion musi byc ustawiony ponizej trybu 49

[zorro]

Wyjmij to 0,5, ewentualnie dołóż jeszcze jedną po piwie, skręć i zobacz jak wtedy będzie...

[krokkop]

wyrzucile 0,5 i dolozylem jedna pod lozysko ,, terkotannie jest jeszcze glosniejsze hm,,

[maicke82]

Terkotanie masz na worm shafcie.

[krokkop]

witam , dokladnie Panie Macku , doszedlem do tego po kilku godzinach . po konsultacji z Panem zorro mam na to sposob .pozdrawiam

[drozdo]

Okdopie troche temat. Jak sie sprawuja podkładki z puszki po piwie ??? Mam lekkie luzy na kołowrotkach i musze je pokasowac. JAkie inne jeszcze podkładki mozna wykorzystac do kasowania luzu w takich kołowrotkach ???

[krokkop]

Witam , podkladki z puszki sprawuja sie bardzo dobrze , na allegro mozna bylo kupic blaczki miedziane o roznej grubosci , prosze sprawdzic moze jeszcze sa dostepne , pozdrawiam
