Smarowanie kołowrotka

[AnolisN]

Witam. Pierw chciałbym się przywitac bo mimo tego że na forum konto mam już troche jest to mój piereszy post. Ostatnio zakupiłem kołowrotkiem ryobi slam ale strasznie szumiał i coś w nim pstrykało przy obrocie korbki. Kupiłem smar niebieski penna i postanowiłem go przesmarować.... rozkrecilem go, przesmarowalem a po złożeniu przestał praktycznie kręcić mimo że wcześniej mial prace prawie ''maślaną''. Probowałem go oczyscić z smaru ale tez nic nie dalo... Jakieś pomysły jak to naprawić żeby znowu kręcił? Lipa by była jakby nowy kołowrotek szlag trafił przez własna glupote. Jeśli ktos chce zdjęcia to podeśle.

Z góry dzięki za pomoc

[BGM]

moze zle zlozyles lub nalozyles smaru gdzie sie tylko dalo to pozniej ciezko chodza mlynki

[M4TYY]

Szumieć mogła rolka, a to pstrykanie mogło być luzem na knobie. Jakieś pomysły? Rozkręć go jeszcze raz, elegancko wyczyść i złóż ze schematem w ręku... nie zapominając o "odpowiedniej" ilości smaru.

[godski]

Nie kładź smaru na ośkę.

Może podkładka która jest na kole wsiąkła i zębatkę do piniona przycisnąłeś.

[AnolisN]

Myślę że kolega BGM ma rację.... nałożylem smaru gdzie tylko się dalo lacznie z lozyskami... teraz wyczyscilem to wszystko w benzynie ekstrakcyjnej i dałem minimalną ilość smaru i chodzi dalej tragicznie... Może za gęsty? Trzeba kupić inny smar?

[godski]

Smar nie ma nic do rzeczy. Przesmarowano już nim  pewnie dziesiątki tysięcy młynków.

Poluzuj troche śrubki obudowy. Sprawdź czy jest lepiej.

Czy po skręceniu jest delikatny luz na przekładni? Powinien być.

[AnolisN]

Zabieram się za ponowne rozkrecanie i podesle zdj.

[AnolisN]

Dodam jeszcze że przy kręceniu nie dość że szumi jak may motorek to jeszcze czuć prace mechanizmu. Może to coś podpowie bo ja jestem zielony nie mam pojęcia. A teraz zabieram sie za rozkrecanie.

[AnolisN]

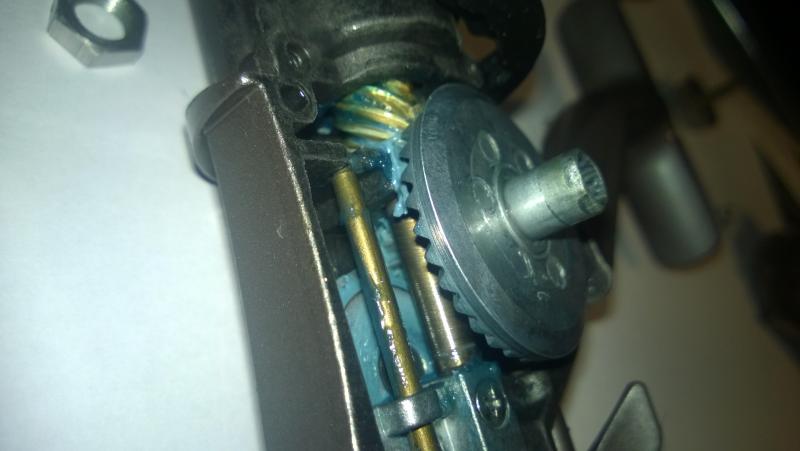

tak to wyglada w srodku.Troche fotke przycielo wiec niezadobrze widac :/ Edytowane 15 Grudnia 2015 przez AnolisN

[Żbiku]

Na 100% zle złożyłeś kołowrotek. Można tylko gdybać co sie moze dziać ale skoro bardzo cieżko chodzi, to najprawdopodobniej któryś z mechanizmów jest zbyt mocno skręcony lub ściśnięty niepotrzebnie. Ja bym polecał po kolei montować poszczególne elementy i zębatki i sprawdzać na bieżąco czy kręcą/obracają/pracują lekko i bez oporu. Mogłeś np pomylić kolejność podkładek przy łożysku oporowym i dociska ono zbyt mocno łożysko kulkowe pod oporowka i nie ma płynnej pracy.



Schemat w dłoń i składaj wg rysunku, sprawdzając po kolei poprawność pracy każdego elementu.



A jak sobie nie poradzisz to czteropak piwa wraz z kołowrotkiem wyślij do @godskiego

Edytowane 15 Grudnia 2015 przez Żbiku

[godski]

Jak złożysz to nie zakładaj górnej obudowy i przekładni. Pokręć palcami pinionem i sprawdź czy lekko wszystko chodzi.

Mogłeś odesłać na na gwarancji.





Na 100% zle złożyłeś kołowrotek. Można tylko gdybać co sie moze dziać ale skoro bardzo cieżko chodzi, to najprawdopodobniej któryś z mechanizmów jest zbyt mocno skręcony lub ściśnięty niepotrzebnie. Ja bym polecał po kolei montować poszczególne elementy i zębatki i sprawdzać na bieżąco czy kręcą/obracają/pracują lekko i bez oporu. Mogłeś np pomylić kolejność podkładek przy łożysku oporowym i dociska ono zbyt mocno łożysko kulkowe pod oporowka i nie ma płynnej pracy.



Schemat w dłoń i składaj wg rysunku, sprawdzając po kolei poprawność pracy każdego elementu.



A jak sobie nie poradzisz to czteropak piwa wraz z kołowrotkiem wyślij do @godskiego

Nie smaruję już. Poza tym nie miałem za dużo do czynienia z mimośrodem. Wszystko na wormie.

Edytowane 15 Grudnia 2015 przez Woytec

[AnolisN]

Biore sie do roboty i pisze co z tego wyszlo

[AnolisN]

Żbiku sęk w tym ze ja nie mam zadnego lozyska kulkowego pod oporowka.... ale bede skladac i zobaczymy kiedy zaczyna cos sie dziac.

[klim]

Nie znam schematu(może kto podeśle?),ale ze zdjęcia wygląda na posuw eliptyczny zasilany z drugiego koła-jeśli tak jest to trzeba odnaleźć ustawienie kół optymalne...

http://fabulateur.over-blog.com/article-le-moulinet-ryobi-slam-5006-124190449.html

łożysko nad oporówką?ciekawe...

Edytowane 15 Grudnia 2015 przez klim

[AnolisN]

Sprawdzone... wszystko chodzi maślanie dopoki nie wloze slimaka. Potem zaczyna chrobotac i ciezko sie kreci.

[AnolisN]

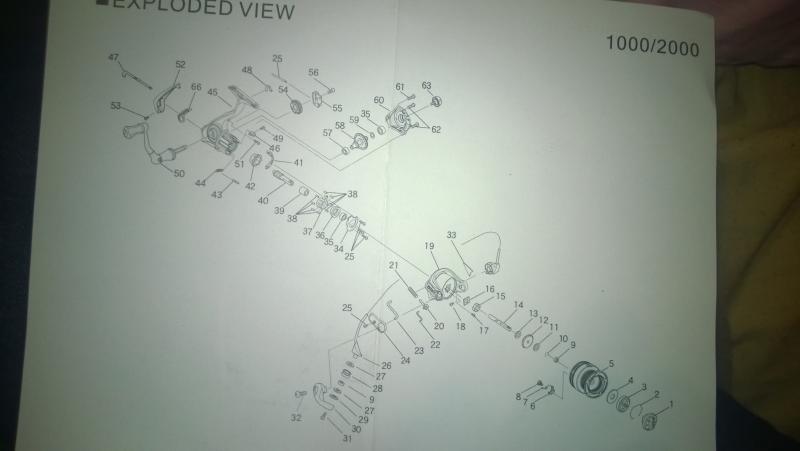

Dolaczam schemat

[klim]

Sprawdzone... wszystko chodzi maślanie dopoki nie wloze slimaka. Potem zaczyna chrobotac i ciezko sie kreci.

ślimak dopiero po założeniu rotora znajdzie się na optymalnej wysokości,ale już chyba wiem?!

spróbuj przestawiać koło o jeden ząbek ,aż odnajdziesz ustawienie pierwotne.Nudne ,ale skuteczne.

[AnolisN]

Klim to chyba inny model tego kolowrotka bo ja mam zdecydowanie mniej czesci.

[AnolisN]

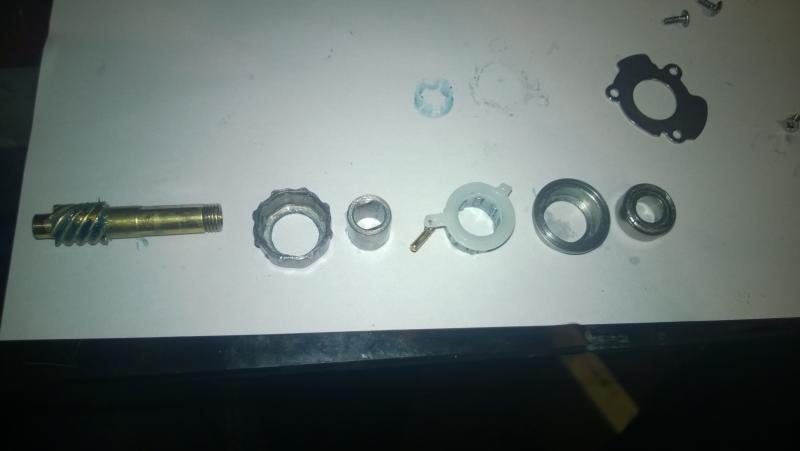

Zabieram sie za przestawianie kola i wysylam zdj czesci

[Kadet]

Znaczyć przekładnie panowie, znaczyć.

[Pendergrast]

Zakładałeś rotor do sprawdzania pracy kołowrotka czy nie? Nie miałem tego kołowrotka na warsztacie, ale napisz tak jak koledzy sugerują czy mniejsza zębatka na kole i koło zębate mimośrodowe są okrągłe czy eliptyczne?

[godski]

Sprawdzone... wszystko chodzi maślanie dopoki nie wloze slimaka. Potem zaczyna chrobotac i ciezko sie kreci.

Jakiego ślimaka? To przecież na mimośrodzie w tym młynku oparty jest posuw szpuli . Tak?

[AnolisN]

Kola sa okragle.Rotor zakladalem tylko jak nie slychac bylo dziwnych dzwiekow przy krecenii. Jak bylo slychac to nie.

[Pendergrast]

Jak nie będziesz zakładał rotora to będziesz słyszał dziwne dźwięki. Pinion przy założonym rotorze zbliża się do niego nieznacznie i właśnie w tym położeniu ma być. Może być też inna opcja. łożysko od strony korby dobrze nie wskoczyło w gniazdo i za bardzo dociska Ci koło do piniona. Kręci "sztywno" jak wszystko poskładasz?

[godski]

Znaczyć przekładnie panowie, znaczyć.

Nie znaczyć. Dwie szkoły.

Rozkręciłem i nasmarowałem pewnie 50+ młynków i nigdy nie znaczyłem.
