Zaawansowane oprogramowanie do map batymetrycznych (Garmin, Lowrance, Hummingbird, Deeper)

[pajczi]

Witajcie,

po wielu miesiącach prac, chciałem przekazać do testów użytkownikom Jerkbaita oprogramowanie do tworzenia map - dzięki kooperacji z Maciejem z forum (Maciej_K) udało się stworzyć narzędzie, które czyta chyba najwięcej formatów danych z sonarów na rynku. Stworzone mapy można opublikować na swoim koncie (na razie opcja jest tylko prywatna) i używać w aplikacji mobilnej (najlepiej na tablecie).



Narzędzie jest darmowe i rozwijane cały czas, dlatego jest w wersji beta i mogą zdarzyć się niestabilności w działaniu czy błędy.



Prezentacje możliwości można zobaczyć na filmie opublikowanym przez Macieja na Facebooku (post z 16.03.2022):

https://www.facebook.com/pg/Sonary-i-Mapy-103722831829071/posts/



Pobrać można stąd:

https://zimorodek.pl/aplikacja-batymetria

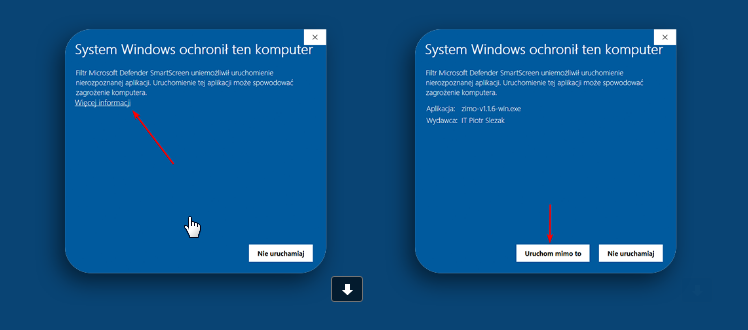

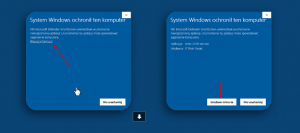

Przy instalacji trzeba odpowiednio dać zgodę na instalację - nie wiem z czego to wynika mimo, że kod jest podpisany certyfikatem SSL kupionym w USA od renomowanej firmy to i tak takie ostrzeżenie występuje:



Dane można ładować całymi folderami za pomocą funkcji drag&drop (przeciągając na okno programu) - program sam znajdzie ślady i je wyrenderuje (dzięki użyciu algorytmów wykorzystujących kartę graficzną możliwe jest generowanie setek tysięcy punktów z głębokością).



Parsery plików ze śladami zostały napisane w niskopoziomowym języku - nawet całe chmury punktów w plikach CSV powinny się ładować szybko.



Aplikacja czyta również pliki z logami GPS w postaci tras czy punktów (GPX, KML) - można je zbierać też przy użyciu innego oprogramowania, które stworzyliśmy do rejestracji punktów i tras:

https://play.google.com/store/apps/details?id=pl.zimorodek.etapp&hl=pl&gl=US



Zawiera unikalną funkcjonalność skalowania gradientu kolorowania izobat - dzięki czemu możemy "odcinać" daną głębokość, a resztę kolorować inną dynamiką (w niedługim czasie taka możliwość będzie też w aplikacji mobilnej) - trolling nabierze innego znaczenia :

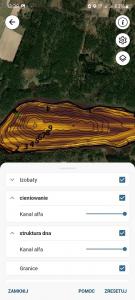

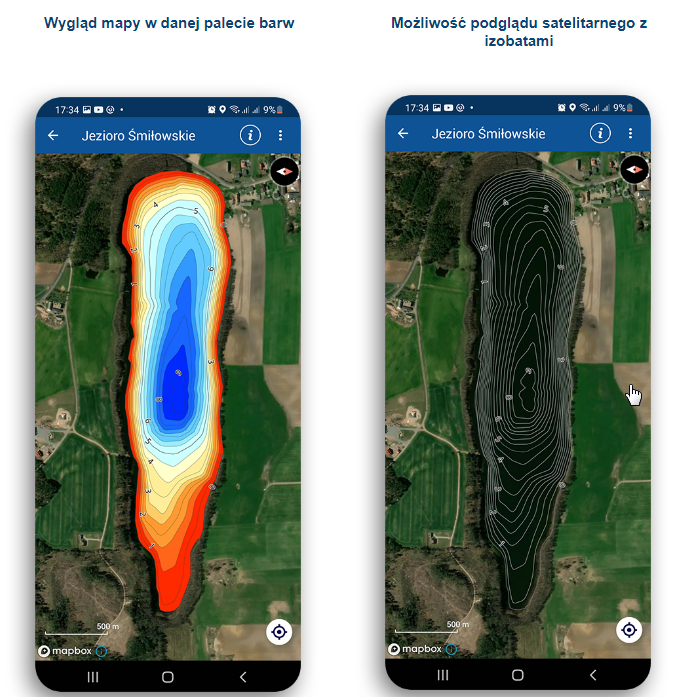

W aplikacji mobilnej można ukryć kolorowanie izobat - można wyświetlić na podglądzie satelitarnym same izobaty, jeżeli głębokość jest inna niż mapy jest możliwość korekcji pod aktualne stan wody na akwenie, dodatkowo można wyświetlić siatkę 25/75m po to żeby zbierać brakujące logi w celu uzupełnienia mapy:



Jeżeli macie jakieś uwagi, pomysły co jeszcze można zrobić lub poprawić to po to jest ten wpis.

[lukaszkosciukiewicz]

Jeszcze jakiś szybki tutorial by się przydał. Program pozwala na wyeksportowanie mapy do odczytu na ploterze czy tylko podglad w aplikacji ? Jesteście wielcy [emoji123]





Wysłane z iPhone za pomocą Tapatalk

Edytowane 17 Kwietnia 2022 przez lukaszkosciukiewicz

[Koza11]

Jeszcze jakiś szybki tutorial by się przydał, jesteście wielcy [emoji123]





Wysłane z iPhone za pomocą Tapatalk

Moja w tym głowa. Zrobię u siebie na kanale.Film z FB jest krótki i niemy. Program jest prosty w obsłudze overall, natomiast dla tych,którzy nie mają doświadczenia w pracy z oprogramowaniem podobnego typu- nie ma co się bać, trzeba spróbować.

Edytowane 17 Kwietnia 2022 przez Maciej_K

[nurek28]

Czyli wmając zapisy z log. Echa których mam bardzo dużo wrzycam do apki a ta rysuje batymetrie?

[Koza11]

Tak Krzysiek, na kompie obrabiasz dane, potem eksportujesz plik do telefonu.

[lukaszkosciukiewicz]

Tak Krzysiek, na kompie obrabiasz dane, potem eksportujesz plik do telefonu.

A eksport na kartę w at5 jest możliwy ?





Wysłane z iPhone za pomocą Tapatalk

[nurek28]

Jak wróce do domu to zabieram sie do robory.

Dobrze że zapisywałem dane 40 giga teraz się przyda.????

Edytowane 17 Kwietnia 2022 przez nurek28

[Pietruk]

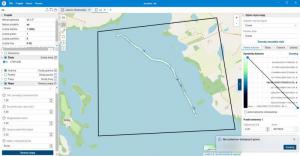

Na początek, 1 próba się nie udała.

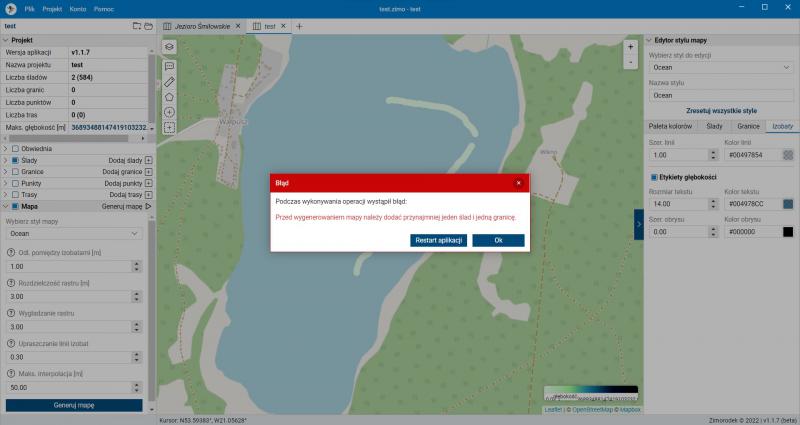

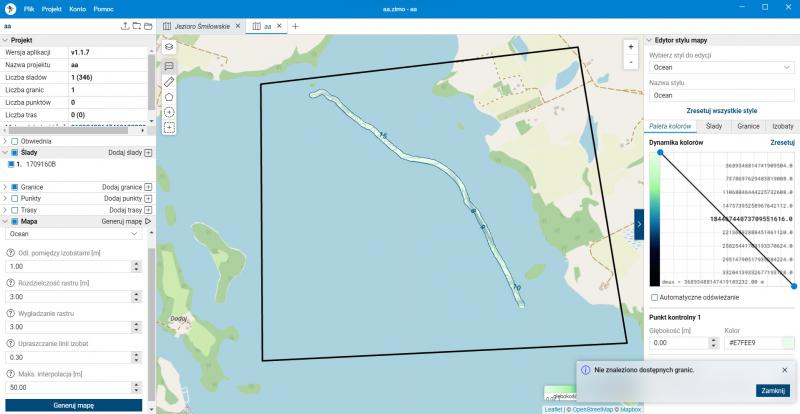

Plik od HB i próba wygenerowania mapy.

[Koza11]

Na początek, 1 próba się nie udała.

Plik od HB i próba wygenerowania mapy.


Przeczytaj co piszą - potrzebne jest shoreline , zazwyczaj informuje o tym sam soft że jest do pobrania- w dolnym prawym rogu ekranu.zazwyczaj po dodaniu śladów



Wysłane z mojego Redmi 8 przy użyciu Tapatalka

[Koza11]

A eksport na kartę w at5 jest możliwy ?





Wysłane z iPhone za pomocą Tapatalk

Nie, zimorodek ma własny format projektu i mapy, viewerem ma być smartfon/tablet z aplikacją zimorodkową.



Wysłane z mojego Redmi 8 przy użyciu Tapatalka

[lukaszkosciukiewicz]

Nie, zimorodek ma własny format projektu i mapy, viewerem ma być smartfon/tablet z aplikacją zimorodkową.



Wysłane z mojego Redmi 8 przy użyciu Tapatalka

Szkoda bo byłoby to super narzędzie to tworzenia map, sam podglad niewiele daje, jak już zbieramy logi i eksportujemy je do programu to fajnie byłoby finalnie mieć gotowa mapę na ploter. Pomysł świetny ale potencjał nie wykorzystany.

Fajnie by było pomyśleć na przyszłość o jakiejś płatnej subskrybcji aby można było eksportować mapy, myśle ze wielu ludzi by się przekonało bo aplikacja wydaje się dosyć prosta, bardzo intuicyjna.





Wysłane z iPhone za pomocą Tapatalk

[Koza11]

Szkoda bo byłoby to super narzędzie to tworzenia map, sam podglad niewiele daje, jak już zbieramy logi i eksportujemy je do programu to fajnie byłoby finalnie mieć gotowa mapę na ploter. Pomysł świetny ale potencjał nie wykorzystany.

Fajnie by było pomyśleć na przyszłość o jakiejś płatnej subskrybcji aby można było eksportować mapy, myśle ze wielu ludzi by się przekonało bo aplikacja wydaje się dosyć prosta, bardzo intuicyjna.





Wysłane z iPhone za pomocą Tapatalk

Niekoniecznie. Aplikacja -nawigacja obok ekranu i masz mapę przy echosondzie na wodzie, z brzegu.



Wysłane z mojego Redmi 8 przy użyciu Tapatalka

[Pietruk]

Przeczytaj co piszą - potrzebne jest shoreline , zazwyczaj informuje o tym sam soft że jest do pobrania- w dolnym prawym rogu ekranu.zazwyczaj po dodaniu śladów



Wysłane z mojego Redmi 8 przy użyciu Tapatalka

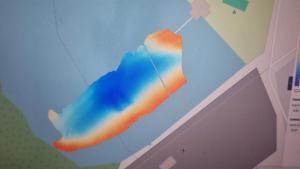

Poszło.



Jak widać pobrać się nie dało to narysowałem.



Moim zdaniem trochę to niepotrzebny wymóg aby linia brzegowa była wymogiem do generowania.

Mapa powinna być generowana z aktualnego widoku (okna), lub inny pomysł.

Jak jezioro jest z skomplikowaną linią brzegową to jeszcze trzeba poświęcić czas na linię...



A export do .acu lub .qdc jest możliwy?





edit.



A już sobie doczytałem, Zimorodek... nie było pytań

Edytowane 17 Kwietnia 2022 przez Pietruk

[Koza11]

Skoro nie była dostępna- nie pobrało. Z tym rysowaniem bez linii brzegowej to też nie jest tak prosto, bo shoreline to punkt referencyjny 0m . Jak wydzielisz strefę na środku wody- to soft może zgłupieć i narysować bzdury. Skoro pływasz z HB i zerolines, to sam wiesz, że linie brzegowe są mocno randomowe niekiedy także i  na tej karcie....   Co do output-  ta  darmowa aplikacja to na początek drogi z własnymi izobatami jest ok. Kolory fajne, interfejs przyjazny. W viewerze telefonicznym masz podkład satelitarny, a to niekiedy ułatwia orientację.

[Intro]

Który plik HB i w jaki sposób pobrać z karty zeroline do programu?

[Koza11]

Który plik HB i w jaki sposób pobrać z karty zeroline do programu?

te z folderu acdata

[wujek]

Co ten program daje więcej niż daje mi rysowanie map za pomocą zeroline?

[pajczi]

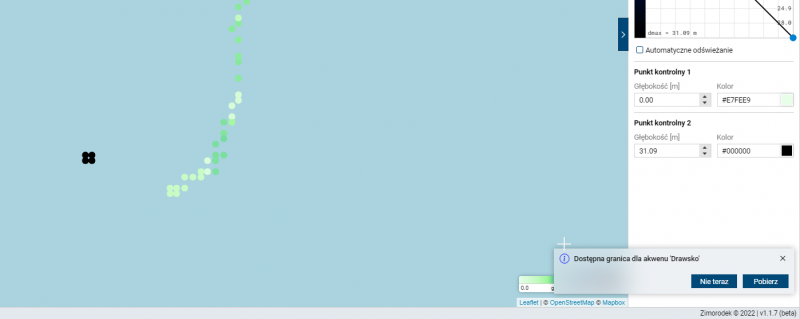

Odpowiadając na pytanie dlaczego nie znajduje granic (Projekt -> Pobierz granicę) - wykrywanie granic jest możliwe jak są spełnione dwa warunki:

1/ akwen jest w bazie Zimorodka (ponad 13 tysięcy akwenów),

2/ obwiednia akwenu nie jest zbyt duża żeby algorytm sam dopasował akwen z bazy - czyli jeżeli dodamy ślady, które zwierają punkty w różnych rejonach Polski - to algorytm tego nie dopasuje, tak samo jeżeli narysujemy własną granicę to też może spowodować, że nie będzie można zrobić dopasowania.



Zaciągnięty obrys z bazy danych jest oczywiście przybliżony i "kanciasty", ale może być dobrym punktem wyjścia (w sekcji "Granice" jak podświetlimy/zaznaczymy daną granicę jest opcja jej edycji).

Odpowiadając na pytanie dlaczego musi być granica - musi być ona żeby algorytm renderujący mapę miał ograniczony zakres działania - jeżeli byśmy wrzucili ślady w Polsce i w Ameryce - to w jaki sposób miałby je rozróżniać - próbowałby je połączyć.

Tak samo nie jest możliwe narysowanie dwóch oddzielnych granic dla dwóch akwenów i próba generowania mapy - to można byłoby jeszcze zaimplementować - pytanie czy to ma sens mieć dwa akweny i dwie mapy w jednym projekcie (?) - to co działa dobrze to wiele granic z uwzględnieniem wysp, czyli mamy jedną granicę w którą wpisują się pozostałe.





Żeby rysować granicę własną można skorzystać ze skrótu klawiszowego 'B', klawisz 'L' zmienia warstwy mapy na podkład satelitarny i odwrotnie, przy kasowaniu punktów (zaznaczamy + klawisz DEL) działa też cofanie CTRL+Z - ale nie działa to już po wygenerowaniu mapy (stan projektu jest zapisywany).

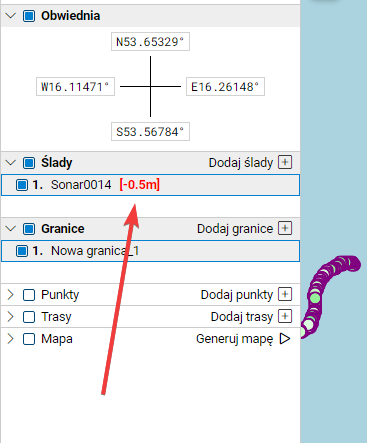

Jest możliwość korekcji każdego śladu - jeżeli zbieraliśmy je w różnych porach roku, czy mamy je z różnych źródeł to każdy ślad można korygować o daną głębokość (jest to później też widoczne w panelu ze śladami) - w przyszłości będzie opcja scalania różnych śladów w jeden.

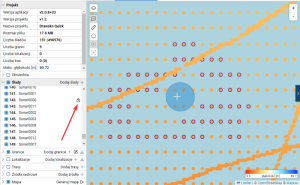

W sekcji 'Projekt' widoczna jest liczba śladów w projekcie to co jest pokazane w nawiasie to liczba punktów w projekcie - testowałem to na 0,5 mln punktów i działało płynnie może ktoś ma dostęp do jeziora, na którym ma miliony punktów to możemy zrobić "stress test"

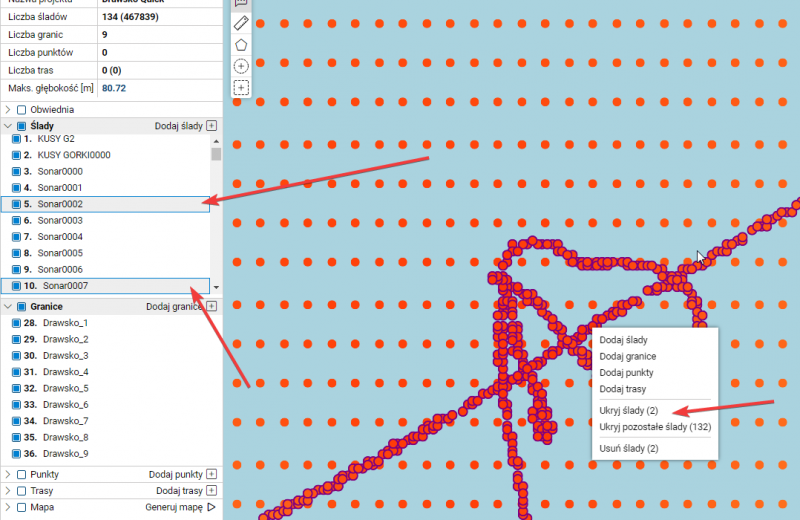

Jeżeli chodzi o ślady - to jest zrobiona interakcja między mapą, a sekcją "Ślady" (również "Granice") - zaznaczenie na mapie powoduje zaznaczenie w sekcji żeby było od razu wiadomo jaki to ślad o jakiej nazwie korekcji etc.

Można korzystać z zaznaczania wielu śladów, zarówno na mapie jaki w sekcji - należy trzymać wciśnięty klawisz CTRL i klikać LPM (Lewy Przycisk Myszy) - przy edycji "patologicznych" punktów przydaje się opcja ukrywania śladów - lub ukrywania pozostałych śladów - tak żeby filtrować i szybko edytować punkty:

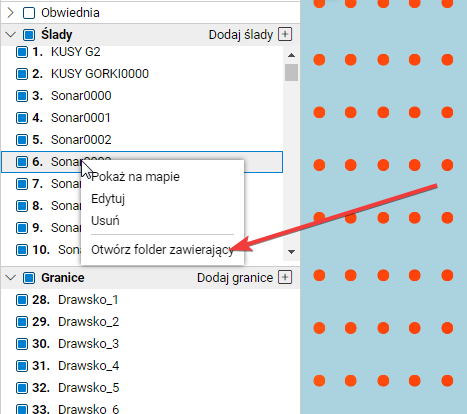

Jeżeli istnieje plik źródłowy to można szybko otworzyć folder zawierający go (Prawy Przycisk Myszy na zaznaczonym śladzie) i np. użyć go w innym projekcie etc:

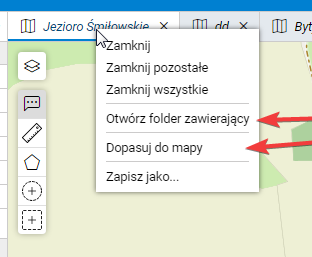

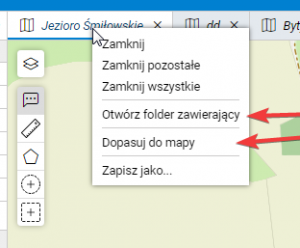

Tak samo zakładka z nazwami projektów pozwala otworzyć lokalizację projektu (rozszerzenie .zimo) - dwuklik na zakładce z projektem (tabie) powoduje autozoom projektu.

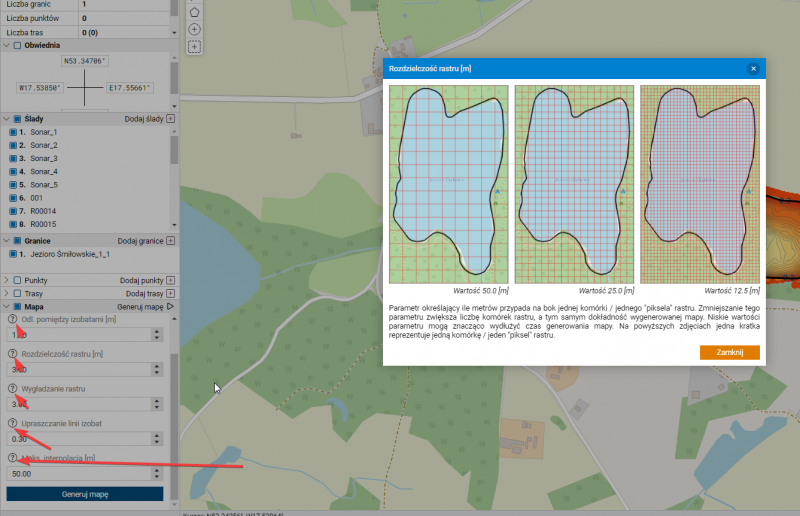

Przy generowaniu mapy warto skorzystać z podpowiedzi (hintów), żeby zdawać sobie sprawę jak zmiana danej wartości wpływa na wygenerowany wynik (render mapy):



To co będzie rozwijane to Dokumentacja - na razie jest to tylko w formie podstawowego wpisu - ale warto zaglądać do Pomoc -> Dokumnetacja.

[Koza11]

Co ten program daje więcej niż daje mi rysowanie map za pomocą zeroline?

No właśnie tyle że możesz rysować mapy nie tylko z danych zerolines. Oprócz tego transfer do aplikacji mobilnej a to bywa przydatne. Poza tym przegląd danych w domu w celu planowania wyprawy no i oczywiście informacje o wodzie łowiąc z brzegu.

[pajczi]

Mogę uchylić rąbka tajemnicy, że pracujemy nad tym żeby w aplikacji mobilnej wykorzystać sensory - akcelerometr, żyroskop i kompas (IMU) - założenie jest takie, że stoimy sobie na pomoście albo łodzi ustalmy dystans łowienia np. na 30 metrów i możemy "rozglądać się" telefonem po wodzie, a on będzie nam zwracał głębokość w tej odległości, gdzie "patrzy" telefon.

Różne inne funkcjonalności są w toku - myślę, że będą to unikalne rozwiązania, ale ponieważ aplikacje są darmowe to proszę o cierpliwość.

[czacha79]

A kiedy wersja na iOS?

[pajczi]

To ja zapytam przewrotnie, a kto za to zapłaci? A realnie rzecz ujmując no to gdzieś w przyszłości jest koncepcja przepisania tego na Flutter-a i rozwijanie aplikacji na dwie platformy, ale najpierw chcemy się skupić na maksymalnej liczbie dowiezionych ficzerów takich bez analogów w mirie   Na razie musimy ustabilizować apkę mobilną, bo tu jest jeszcze dużo do zrobienia.

A tak na marginesie to tablet z Androidem to są teraz relatywnie nie takie duże pieniądze.

[pajczi]

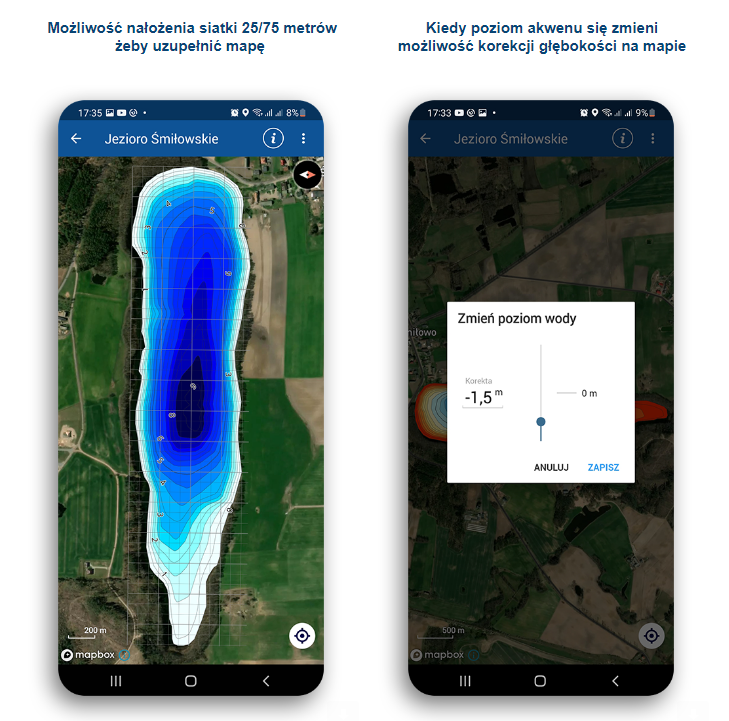

Najnowsza wersja aplikacji mobilnej jest dostępna w kanale beta (trzeba dołączyć do testów beta w Google Play - ale jutro lub we wtorek będzie już dla wszystkich) - poprawiona jest stabilność, dodane są palety barw kolorowania izobat takie jak w aplikacji desktop (docelowo będzie można tworzyć własną paletę barw i współdzielić ją z innymi).

Dodana jest też funkcjonalność pokazywania najgłębszego punktu na mapie.

Na mapie w aplikacji mobilnej można dodawać własne punkty GPS (wystarczy przytrzymać palcem na mapie i zapisywany jest punkt np. połowu) - te punkty są dostępne później też via MENU -> Ulubione -> Lokalizacje - można w łatwy sposób je komuś wysłać via sms, e-mail czy eksportować do formatu GPX i renderować w aplikacji desktopowej, czy innym sofcie co czyta GPX (możne przekonwertować GPSBabel na dowolny format np. KML).

Tyle na razie z nowości.

Jeżeli chodzi o desktop to będzie poprawiony parser do Hummingibirda, bo są formaty z niektórych ploterów, które dają dziwne wyniki w głębokości. Oczywiście jak ktoś ma próbki plików, które nie działają poprawnie to bardzo poproszę.

[pajczi]

Nowa wersja już wrzucona na stronę. Kilka błędów poprawionych:

- format live z Hummingbirda, z niektórych echosond były źle parsowane dane - teraz to zostało naprawione, ale to już jest kolejna wersja tego formatu .acu obsłużona co oznacza, że mogą być jeszcze takie, które nie są skoro taka jest różnorodność wersji w obrębie tego formatu

- można teraz zaznaczać ślady za pomocą wciśniętego klawisza SHIFT w listingu śladów i strzałek góra/dół (CTRL + "klikanie" w konkretny ślad też działa)

- poprawiony błąd z maksymalną głębokością jeżeli robimy korekcję głębokości śladu, który nie zawiera próbki z najgłębszym punktem, a po korekcji będzie miał taką próbkę to teraz jest to uwzględniane (mała podpowiedź - klikając w wartość najgłębszego miejsca w projekcie mapa powiększa się w miejscu tego punktu z najgłębszą próbką)



Kilka jezior zostanie dziś wieczorem dodanych do aplikacji (na razie tylko Wielkopolska).

[pajczi]

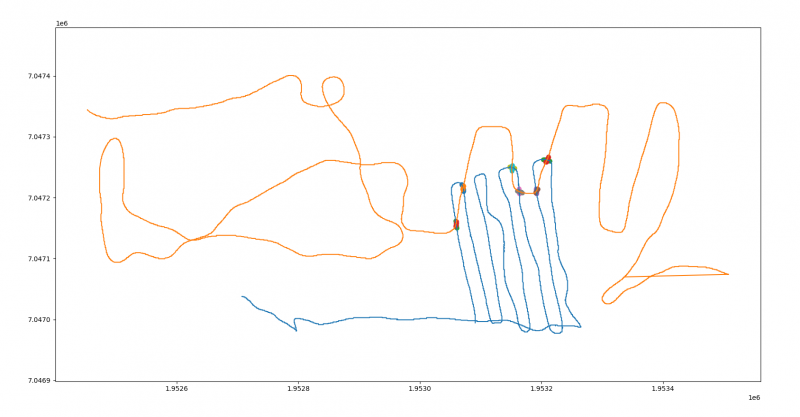

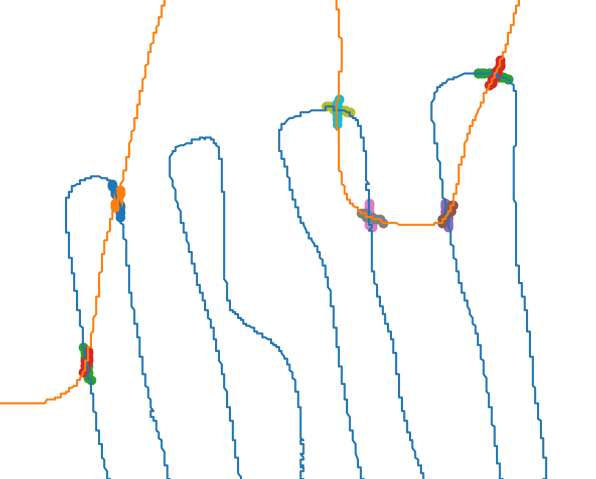

W opracowaniu mechanizm detekcji różnic między śladami i sprowadzenie ich do wspólnej jednej głębokości charakterystycznej za pomocą algorytmu (mam już kilka plików treningowych zrobionych do walidacji).

Ogólnie dla kilku punktów przecięcia da się wyznaczyć błąd i wprowadzić offset dla danego śladu - problemem są anomalie wprowadzana przez odbicie sygnału od roślinności podwodnej - temat naukowo jest dość mocno opracowany pod kątem próbek z LIDAR-ów, ale nie są to trywialne rozwiązania - jak ktoś ma doświadczenia w filtracji/korekcji to zapraszam do kontaktu.



Detektor:

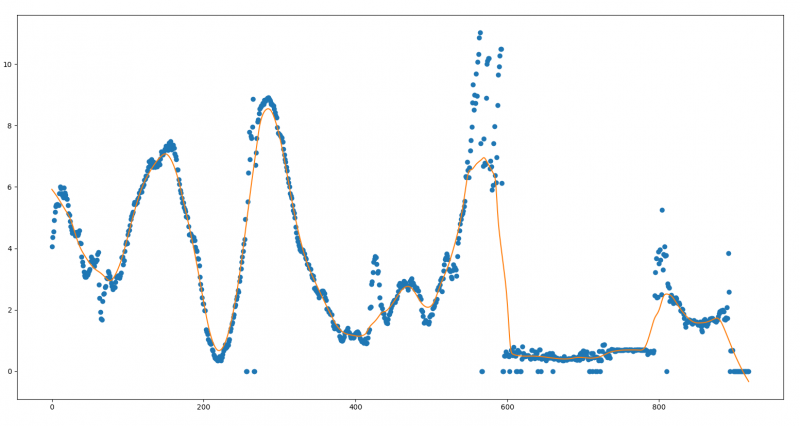

Widok rzutu próbek w przekroju poprzecznym - w elipsie zaznaczone anomalie - takie coś byłoby łatwe do odfiltrowania - w ogóle próbki z zerową głębokością są automatycznie filtrowane już na etapie dodawania śladu do projektu:





tak wyglądają próbki z nałożonym filtrem dolnoprzepustowym - niestety tutaj już tak prosto nie jest i w wielu przypadkach decyzja nie jest 0/1...



Może wprowadzić to jako ogniwo pośrednie przed czytaniem całych echogramów z korekcją z podglądu jak w Sonar TRX? Widzę to tak klikamy w próbkę na rzucie poprzecznym, a ona podświetla się na mapie (?).

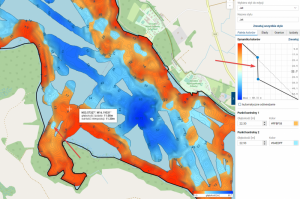

Z dobrych informacji - w następnym tygodniu ma być opcja regulacji gradientu kolorowania izobat wg głębokości odcięcia - tak żeby łatwo można robić trolling na danej głębokości - pewnie najpierw w wersji beta (warto dołączyć do testów beta na Google Play).



[pajczi]

Mała zajawka funkcjonalności (powinna być w wersji beta w następnym tygodniu) - stwierdziłem, że ciężko będzie przenieść manipulator 2D z krzywą i pomysł jest na uproszczoną wersję - myślę, że podstawowe funkcje spełnia i na mobile nie jest potrzebny aż tak wyrafinowany manipulator - dajcie znać co sądzicie, a przede wszystkim co Waszym zdaniem powinno się tu znaleźć - może jakiś pomysł na poprawę UX?



Podziękowania dla Macieja za użyczenie kanału YT
