Echosonda na pontonie

[adiz1]

Chciałem zainicjować temat optymalnego sposobu mocowania i umiejscowienia echosondy, w tej dość specyficznej, pneumatycznej łódce jaką jest ponton. O montażu przetwornika już trochę napisano. Jakie są Wasze doświadczenia jeżeli chodzi o ekran echosondy? Mam tu na myśli podstwowe echa z ekranami od 4 do 7, góra 9 cali, nie zaś jakieś potężne monitory. Posiadam małego, Garmina Strikera 4+. Rozważam dwa różne sposoby jego przechowywania/użytkowania. Pierwszy to zakup torby/covera gdzie w dolnej części pokrowca jest plastikowa skrzynka na akumulator a na jej wierzchu montuje się podstawę pod ekran. Dużym plusem jest mobilność takiego zestawu. Wyciągamy torbę z bagażnika podpinamy przewód od przetwornika i wszystko. Gdzie to jednak wygodnie i bezpiecznie trzymać podczas pływania/łowienia? Na komorach/balonach chyba ryzykowne - proszenie się o strącenie do wody. Na wąskiej ławce? (też może spaść, no i robi się ciasno). Na podłodze? Na drugiej szali jest zakup uniwersalnego uchwytu-stolika, który mocuje się gdzieś na rurze/komorze pontonu, z boku np. pomiędzy ławkami. Firma Kolibri takie coś oferuje - ot deseczka z dwoma uchwytami na wędki po bokach, a na dole miejsce na mocowanie niedużego akumulatora. Użytkował ktoś z Koleżeństwa coś takiego? Jak wrażenia, ma to jakieś minusy?

[darek63]

Ja mam aku 10 ah żelowy i on jest dość ciężki. Dobrze stabilizuje ten uchwyt i nie mam żadnego bo nie potrzeba dodatkowego mocowania. Jeszcze fotę w boju znalazłem



[Szogo636]

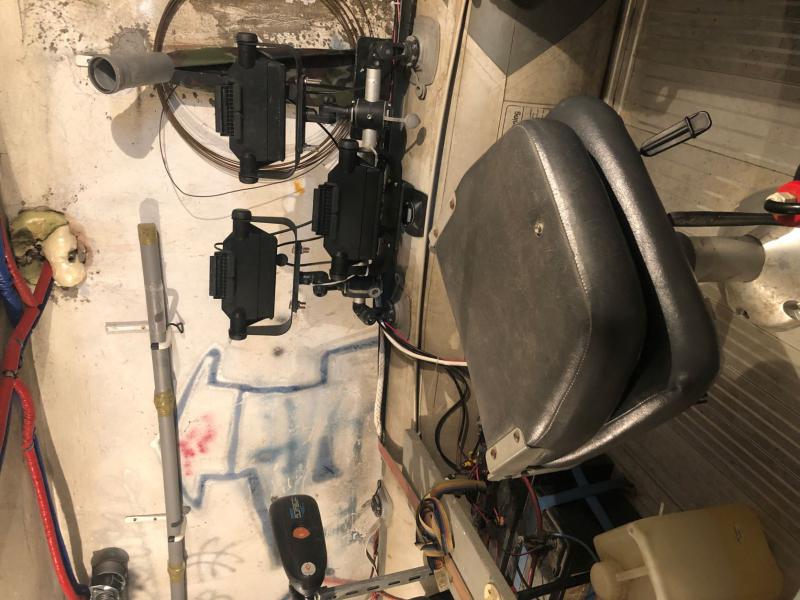

U mnie,wygląda to w ten sposób.

Zawsze widzisz to gdzie płyniesz plus masz obraz przed oczami.



Wysłane z mojego CPH2089 przy użyciu Tapatalka

[kistian]

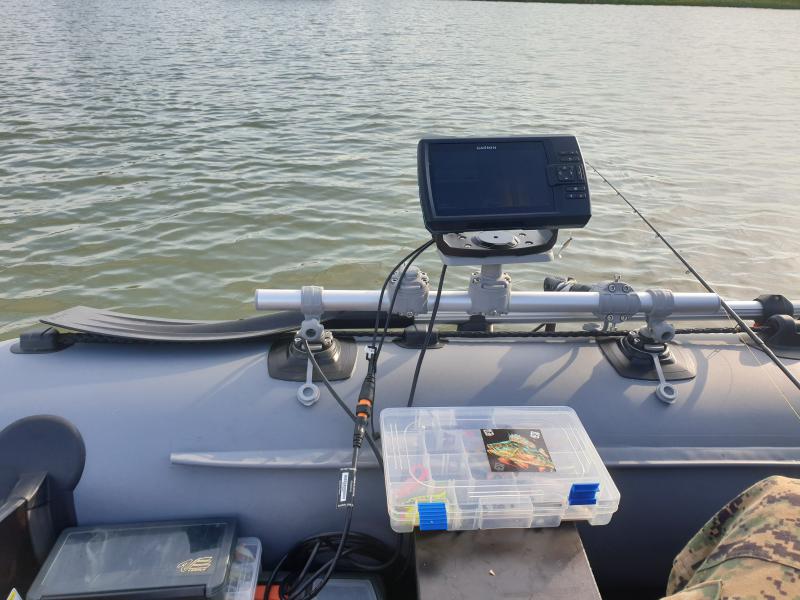

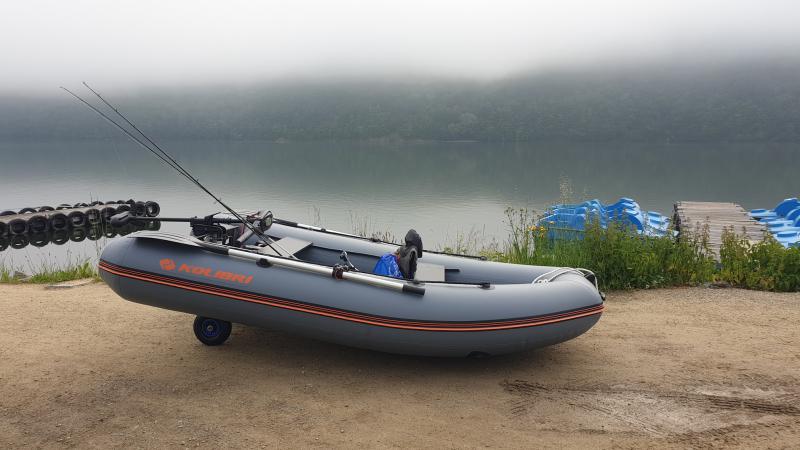

Rozwiązanie w moim pontonie:

[sero1975]

Rozwiązanie w moim pontonie:


Borika to chyba najlepszy system do naszych gumiaków .



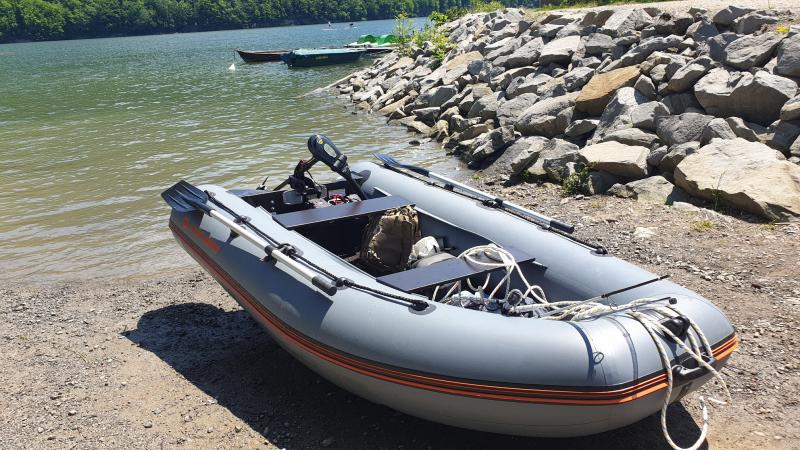

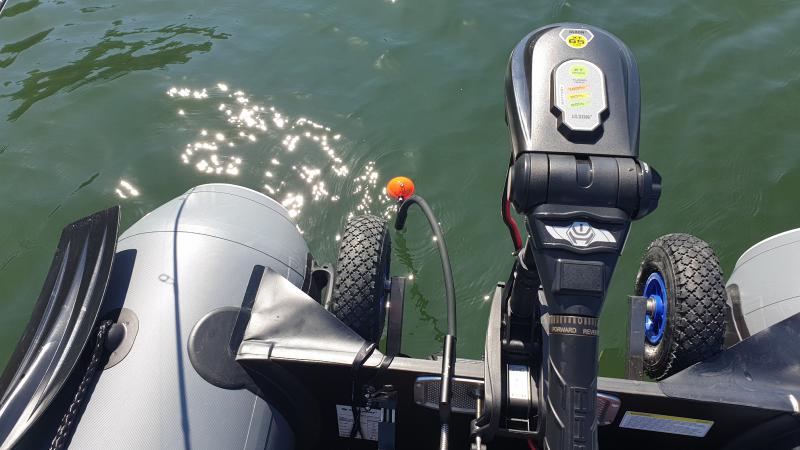

U mnie jest podobnie :





[cranberr]

Cześć, ja chciałbym się odnieść nie tyle do montażu, co do wielkości ekranu. Waham się miedzy dwoma modelami Garmin Striker Vivid i Hook Reveal. Rozważam oba rozmiary 7 i 9 cali. Nie wiem, który z rozmiarów będzie lepszy na ponton? Mam Kolibri KM-300DL. Do tej pory pływałem z Deeperem, ale chcę mieć od tego sezonu sonar boczny.. Posiadam silnik Jaxon XT65 Turbo Max (1:1 Haswing Protruar 1.0) z maximizerem. I tu kolejna kwestia - ponoć Garminy bardziej "sieją" i trzeba kombinować z ekranowaniem itd. Zasilanie w moim wypadku było by podobne. Co sądzicie? Pływam po zaporówkach (głównie woda 7-9m, max. ok. 20m)

[sero1975]

U mnie nic nie sieje …

A jak by siało to nasz ekranowy guru Maciek opisuje jak sobie z tym poradzić .



Większy ekran zawsze lepszy .



Amen .

Edytowane 8 Kwietnia 2023 przez sero1975

[cranberr]

U mnie nic nie sieje …

A jak by siało to nasz ekranowy guru Maciek opisuje jak sobie z tym poradzić .



Większy ekran zawsze lepszy .



Amen .

Masz osobne źródła zasilania?

Edytowane 8 Kwietnia 2023 przez cranberr

[radeqs]

Maciek, forumowa wyrocznia od sonarów, udowodnił, że osobne źródła zasilania + "uziemienie" ekranu do wody i echo Garmina jest w 100% wolne od zakłóceń nawet w przypadku bardzo siejącego silnika z maksimizerem.

Edytowane 8 Kwietnia 2023 przez radeqs

[Koza11]

Maciek, forumowa wyrocznia od sonarów, udowodnił, że osobne źródła zasilania + "uziemienie" ekranu do wody i echo Garmina jest w 100% wolne od zakłóceń nawet w przypadku bardzo siejącego silnika z maksimizerem.

Sęk w tym, że nie każdy ekran Garmina da się uziemić. Echomapy z wypinanym ekranem nie mają wyprowadzenia do uziomu.



Wysłane z mojego 2201116SG przy użyciu Tapatalka

[radeqs]

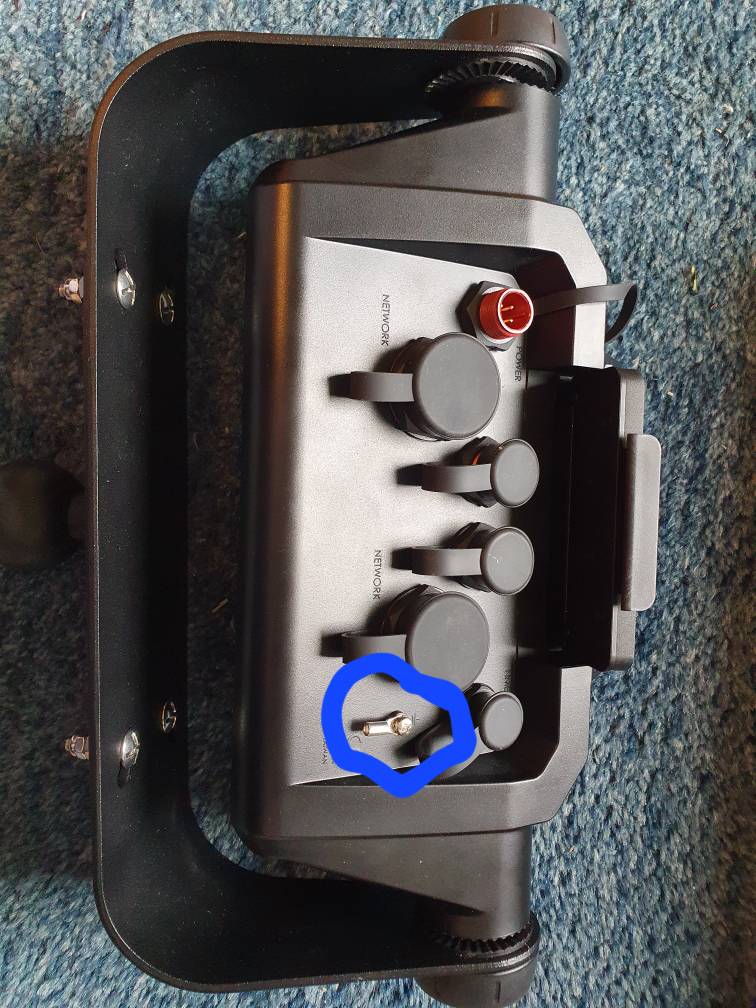

Maciek, to wprawdzie Ultra, ale zakładam, że ten uziom ma połączenie galwaniczne z ekranem?



PS. Faktycznie podstawka od np. echomap plusów itp. nie ma osobnego uziomu, ale sprawdziłbym, czy przez gniazdo ethernetu nie da się tego echa uziemić. Może tak się da obejść problem?

Wysłane z mojego SM-G973F przy użyciu Tapatalka

Edytowane 8 Kwietnia 2023 przez radeqs

[Koza11]

Maciek, to wprawdzie Ultra, ale zakładam, że ten uziom ma połączenie galwaniczne z ekranem?




PS. Faktycznie podstawka od np. echomap plusów itp. nie ma osobnego uziomu, ale sprawdziłbym, czy przez gniazdo ethernetu nie da się tego echa uziemić. Może tak się da obejść problem?



Wysłane z mojego SM-G973F przy użyciu Tapatalka

Nie mam możliwości sprawdzenia tego obecnie , muszę poszukać zdjęć tyłu uhd2 i sprawdzić czy uziom dodano. Edyta: Nie ma oczka , niestety.



Wysłane z mojego 2201116SG przy użyciu Tapatalka

Edytowane 8 Kwietnia 2023 przez Maciej_K

[radeqs]

Na uhd2 też faktycznie nie ma dedykowanego złącza do uziemienia. Tak jak pisałem, sprawdziłbym, czy przez ekran wtyczki ethernet nie da się ich uziemić. Ciekawe, czy by to zadziałało.



Wysłane z mojego SM-G973F przy użyciu Tapatalka

[Koza11]

Na uhd2 też faktycznie nie ma dedykowanego złącza do uziemienia. Tak jak pisałem, sprawdziłbym, czy przez ekran wtyczki ethernet nie da się ich uziemić. Ciekawe, czy by to zadziałało.



Wysłane z mojego SM-G973F przy użyciu Tapatalka

Wiesz co, nie mam zdania. Nie znam "składu" złącza RJ45, natomiast w kablu NMEA200 jest żyła uziemienia- środkowa i może w ten deseń podziałać można. Kupić złacze M12 5 pin, wyciągnąć zeń ground i wpiąć kabel w ekran a przewód do wody, burty, sztycy czy co tam kto ma. Natomiast takie działania na własną odpowiedzialność.

[adiz1]

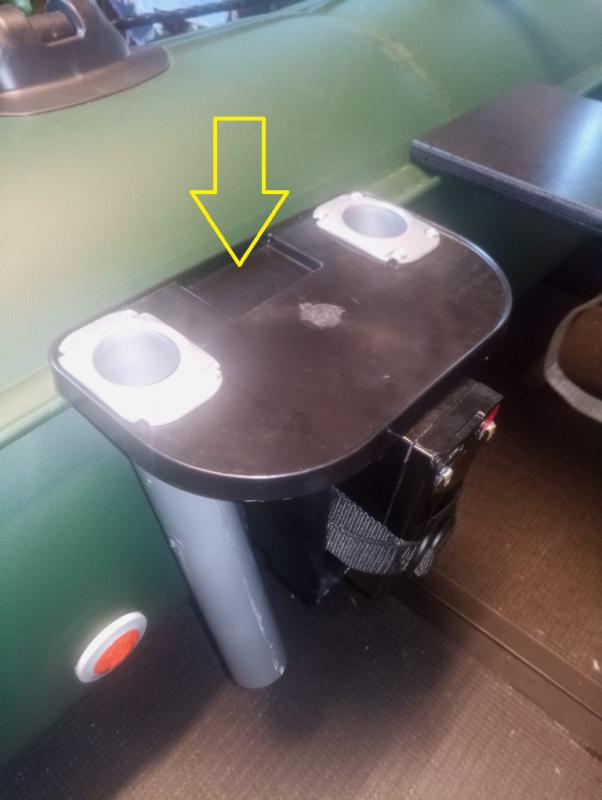

Pytanie do użytkowników uchwytu uniwersalnego do pontonów "Kolibri UFB" (universal fixing block). Półka do mocowania uchwytu ekranu echosondy, nie ma jednolitej płaszczyzny - pomiędzy uchwytami tubowymi do wędek jest takie prostokątne zagłębienie. Do czego to ma służyć, jaką to pełni funkcję? Chciałem głowicę od ekranu zamocować jak najbliżej balonu, ale ta niecka w półce mi w tym przeszkadza.



[Koza11]

Pytanie do użytkowników uchwytu uniwersalnego do pontonów "Kolibri UFB" (universal fixing block). Półka do mocowania uchwytu ekranu echosondy, nie ma jednolitej płaszczyzny - pomiędzy uchwytami tubowymi do wędek jest takie prostokątne zagłębienie. Do czego to ma służyć, jaką to pełni funkcję? Chciałem głowicę od ekranu zamocować jak najbliżej balonu, ale ta niecka w półce mi w tym przeszkadza.

Zapewne stopa pod podstawkę małego ekranu typu striker 4.

[adiz1]

Dokładnie, mocowanie/postawkę obrotową od Strikera 4 plus, chcę tam przykręcić.

[radeqs]

Wiesz co, nie mam zdania. Nie znam "składu" złącza RJ45, natomiast w kablu NMEA200 jest żyła uziemienia- środkowa i może w ten deseń podziałać można. Kupić złacze M12 5 pin, wyciągnąć zeń ground i wpiąć kabel w ekran a przewód do wody, burty, sztycy czy co tam kto ma. Natomiast takie działania na własną odpowiedzialność.

Na pinach w RJ45 w ethernecie nie ma uziemienia, ale z tego co widać na zdjęciu, gniazdo ethernet wydaje się ekranowane.

https://www.wisp.pl/p4175,wtyk-rj45-ekranowany-z-zaciskiem-ekranu-drut-kat-5e-100-szt.html

Ekran z tego typu wtyczki trzeba by uziemić i sprawdzić efekt. Uziemienie ekranu wtyczki nie wiąże się z żadnym ryzykiem.



PS. Link jest poglądowy, nie sugeruje zakupu akurat tej wtyczki.

Edytowane 8 Kwietnia 2023 przez radeqs

[adiz1]

Cześć.

Szukam kompaktowego akumulatora, takiego 18-20 Ah, do zasilania echosondy, który dałby się umocować w firmowym uchwycie (UFB) marki Kolibri. Zmieniłem sonar na większy i bat. 7Ah, która tam pasowała, jest niewystarczająca. "Otwór" uchwytu Kolibri ma wielkość około 10x15 cm (na głębokość, aku może wystawać, jakieś "milimetry" z tych 10x15, może da się podpiłować - to twardy plastik). Wertuję ofertę sklepów i wszystkie 18-20 Ah są za duże. Gdzieś w necie widziałem montaże takich akumulatorów, w takim uchwycie - może ktoś z Was przerabiał ten temat i coś pomoże. Dziękuję i pozdrawiam.

[adiz1]

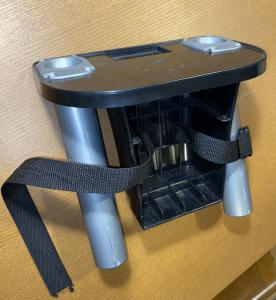

UFB Kolibri

[sero1975]

Cześć.

Szukam kompaktowego akumulatora, takiego 18-20 Ah, do zasilania echosondy, który dałby się umocować w firmowym uchwycie (UFB) marki Kolibri. Zmieniłem sonar na większy i bat. 7Ah, która tam pasowała, jest niewystarczająca. "Otwór" uchwytu Kolibri ma wielkość około 10x15 cm (na głębokość, aku może wystawać, jakieś "milimetry" z tych 10x15, może da się podpiłować - to twardy plastik). Wertuję ofertę sklepów i wszystkie 18-20 Ah są za duże. Gdzieś w necie widziałem montaże takich akumulatorów, w takim uchwycie - może ktoś z Was przerabiał ten temat i coś pomoże. Dziękuję i pozdrawiam.



Napisz. do @Siaq może coś doradzi .

Edytowane 31 Stycznia 2024 przez sero1975

[DonF]

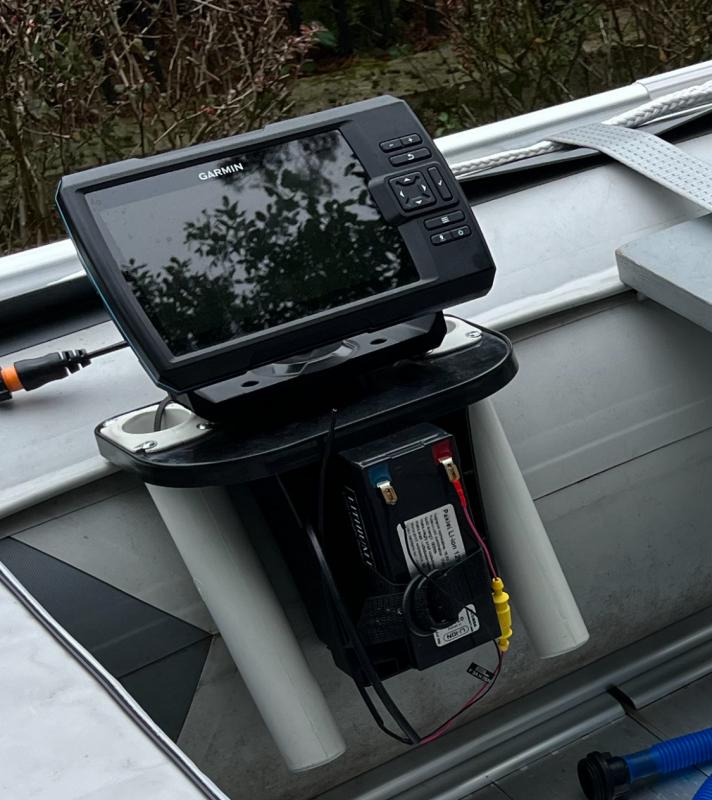

Bierzesz akumulator li-ion 17ah i masz temat załatwiony. Striker 7sv z takim aku trzyma bez problemu 2 dni

[adiz1]

@DonF, czy jesteś w stanie przekazać mi coś więcej o tym konkretnym egzemplarzu, jego marce/ modelu / typie. Zgrabnie to na zdjęciu wygląda.

[DonF]

Akumulator kupiłem w lipcu 2022 w sklepie Sonar, tak jak pisałem, dwa dni przy strikerze 7sv wytrzymuje bez problemu (dłużej nie sprawdzałem). Mieści się idealnie w uchwycie Kolibri, waży dużo mniej jak żelowy 7ah. Ogolnie jestem bardzo zadowolony zwłaszcza że kupiłem go w dobrej cenie - Sonarsklep miał wtedy w ofercie „akumulator używany jak nowy, z wymiany na większy” czy jakoś tak (mnie kosztował 220zl). Jakiej firmy nie wiem, jest o ile dobrze pamiętam, jest tylko naklejka/plomba o parametrach.

Widzę, że jest już nawet Akumulator litowy Li ion 3S 25Ah 12V w takiej obudowie przy 1kg wagi.

Edytowane 2 Lutego 2024 przez DonF

[adiz1]

Dziękuję za wskazówkę, rzeczywiście te litowe Li-ion, mają kompaktowe gabaryty pasujące idealnie pod wspomniany uchwyt Kolibri. Jakoś skupiłem się na poszukiwaniu Lifepo4 i ten dział pominąłem. Zastanawia mnie tylko jeden parametr podany w specyfikacji - napięcie znamionowe 10,8 V. Czy to nie za mało? (ma zasilić Humminbirda Helixa 7).

[Koza11]

Dziękuję za wskazówkę, rzeczywiście te litowe Li-ion, mają kompaktowe gabaryty pasujące idealnie pod wspomniany uchwyt Kolibri. Jakoś skupiłem się na poszukiwaniu Lifepo4 i ten dział pominąłem. Zastanawia mnie tylko jeden parametr podany w specyfikacji - napięcie znamionowe 10,8 V. Czy to nie za mało? (ma zasilić Humminbirda Helixa 7).

A sprawdź sobie w danych producenta operating voltage Helixa i będziesz wiedział. Li-ony w układzie 3S to porażka dla elektroniki. Niejeden użytkownik przekonał się,że elektronika się wyłącza , podczas gdy pojemności zostało sporo.
