problem z rzutami w okuma komodo 463 i jego rozwiązanie

[czarny1]

cześć!

w drodze wyjątku zamiast tylko brać postanowiłem coś dać od siebie:)



po kilkudziesięciu godzinach nad wodą multiplikator (okuma komodo 463) zaczął wpadać w wibracje i mocno rzęzić w czasie rzutu... do tego znacznie zmalał zasięg... dość długo kombinowałem co się mogło popsuć, a że elementów ruchomych podczas rzutu jest niewiele to w końcu znalazłem... koło zębate napędzające wodzik (ruchomy w tym modelu) miało potężne luzy...

nie wiem czy tylko u mnie wystąpił ten problem, ale jest spora szansa, że dotyczy lub będzie dotyczył też innych... a naprawa nie jest trudna:)

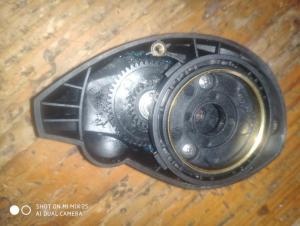

problematyczne kolo na zdjęciu:

to to czarne, widać dołożone łożycko... żeby się do niego dostać trzeba jedynie wykręcić trzy wkręty i zdjąć moduł hamulca...

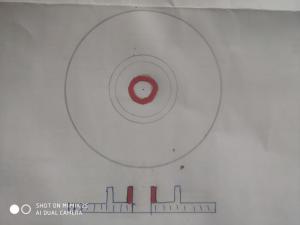

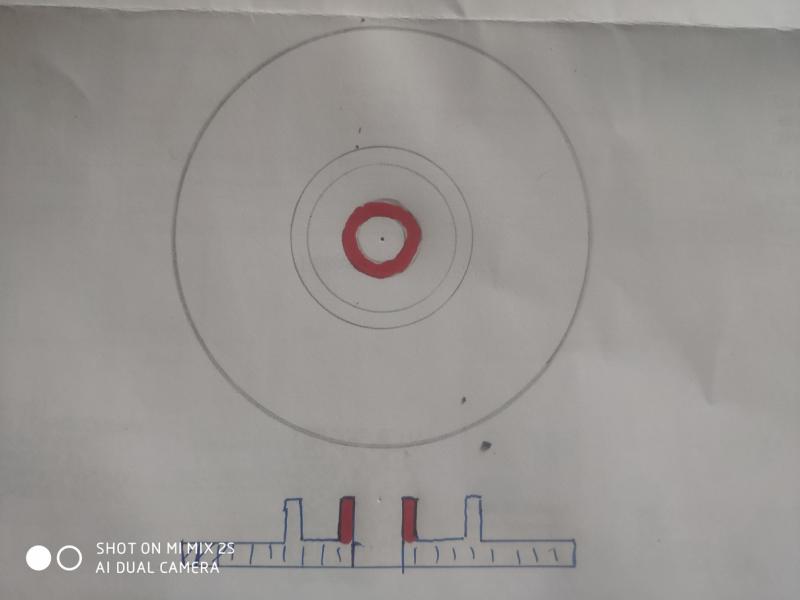

następnie usuwamy wewnętrzny kołnierz zaznaczony na czerwono na rysunku:

sugeruję ostrożność przy pracy - dokupienie części do okumy jest proste tylko w stanach, a u nas w zasadzie niewykonalne:(



jak najprościej usunąć zbędny element - na kawałku np. drewnianego wałka ok. 10-11mm naklejamy mały krążek (średnica powinna być mniejsza od średnicy wałka) papieru ściernego (od czoła!), montujemy na wkrętarkę i szlifujemy... proste:) ja niestety wymyśliłem to dopiero po robocie i sam męczyłem się frezami do dremela:(



do powstałej wnęki wciskamy łożysko nierdzewne 5X11X4 (jest identyczne jak jedno z łożysk podtrzymujących szpulę)... ja użyłem tego:

https://allegro.pl/oferta/lozysko-nierdzewne-smr-115-zz-ezo-japan-5x11x4-14120988779



po modyfikacji problem znika:)

i oczywiście pojawia się inny - szpula zaczęła strasznie mocno chlapać wodą z plecionki - niestety tak już być musi:(



mam szczerą nadzieję, że powyższa instrukcja komuś z Was pomoże:)



[radeqs]

W przypadku rozmiaru 364 nie jest tak prosto, bo oryginalne koło ani tuleja nie jest zwymiarowana pod żadne łożysko. Rozwiązaniem problemu jest koło zębate z wbudowanym łożyskiem. Kupiłem takie koło u majfrendów:

https://pl.aliexpress.com/item/1005005382876536.html?spm=a2g0o.order_list.order_list_main.46.5f8b1c24YjiwuC&gatewayAdapt=glo2pol (model z metalowym łożyskiem i tuleją). Mogę potwierdzić, że pasuje do komodo ss 364lx idealnie, testy rzutowe już zaliczone. Tanie niestety nie jest :-(

Edytowane 21 Grudnia 2023 przez radeqs

[czarny1]

W przypadku rozmiaru 364 nie jest tak prosto, bo oryginalne koło ani tuleja nie jest zwymiarowana pod żadne łożysko. Rozwiązaniem problemu jest koło zębate z wbudowanym łożyskiem. Kupiłem takie koło u majfrendów:

https://pl.aliexpress.com/item/1005005382876536.html?spm=a2g0o.order_list.order_list_main.46.5f8b1c24YjiwuC&gatewayAdapt=glo2pol (model z metalowym łożyskiem i tuleją). Mogę potwierdzić, że pasuje do komodo ss 364lx idealnie, testy rzutowe już zaliczone. Tanie niestety nie jest :-(



czyli problem jest częsty:( inaczej by nie było dedykowanych części...

skoro już poprawiasz kołowrotek to warto wymienić też korbkę na taką z łożyskowanymi knobami... bo łożysk dołożyć sie tu nie da...

[radeqs]

U mnie to byla raczej cheć tuningu niż problem, bo multik jeszcze nie ochrzszczony.



Edit: Jak już poruszyliśmy temat odległości rzutów z komodo, to usuń jeszcze smar z tego czarnego koła, koła napędzającego wałek, rowków w wałku oraz kółku zębatym na szpuli napędzającym to czarne koło. Zamiast smaru daj oliwkę (taką jak do łożysk). Ten niebieski smar ma konsystencję bliską towotu i znacznie wpływa na odległości rzutowe komodo.

Wysłane z mojego SM-S911B przy użyciu Tapatalka

Edytowane 21 Grudnia 2023 przez radeqs

[golsyl1980]

 Hej .Podrzucam pomocny filmik ,choć dotyczy ABU -

.

[czarny1]

kompletnie nie zależy mi na odległości... obecnie leci minimum na 2/3 szerokości Wisły - z pontonu to dość przeszkadzał mi hałas i to, że odległość rzutu była niemożliwa do przewidzenia... rzucam ze środka pod sam brzeg, precyzja jest kluczowa...

[Novis]

Mam Okumę, ale Citrixa 364 LXA, oczywiście wodzik również sprzężony. U mnie coś takiego nie występuje. Głośna przy wyrzucie jest, jak i Komodo, ale te typy tak mają. Nic nie rzęzi i nie wpada w wibracje. Mam nadzieję, iż tak pozostanie

[radeqs]

Zastanawiam się, czy te wibracje nie pochodziły od poluzowanej śrubki, która trzyma to czarne kółko. Oprócz ostatnio zakupionego 364 też mam komodo 463 od paru lat i nie zarejstrowałem żadnych wibracji/problemów. Tak czy inaczej fajny tuning.



Wysłane z mojego SM-S911B przy użyciu Tapatalka

[czarny1]

zdecydowanie nie... otwór w kółku był wyraźnie większy niż średnica trzpienia... samo kółko przy naciśnieciu palcem miało luzy rzędu ok. milimetra góra-dół... nie zużycie, po prostu bardzo niedokładne wykonanie...

niestety takie odlewy są wykonywane w większych seriach i problem prawdopodobnie będzie dotyczył więcej niż jednego multiplikatora... albo raczej forma jest np na 20 sztuk i tylko jeden odlew jest wadliwy...

wiem jedno - w tym miejscu dodatkowe łożysko nie zaszkodzi:)
