Smarowanie używanej Daiwy Certate HC 3500 i moje uwagi

[godski]

Zabrałem sie do smarowania nabytej na forum HC 3500. I generalnie jestem zawiedziony.



Plusy:



1. Wielka przekładnia





Minusy:



1. Obudowy łożysk korby. Poprzedni właściciel zamienił 3 śrubki mocującę każdą z tych dwóch obudów łożysk korby na inne, większe bo pozrywał gwinty. Te nowe śrubki też już nie trzymają. Chyba trzeba będzie przegwintować. Moim zdaniem to błąd konstrukcyjny. Miękki materiał i króciutkie śrubki. Jak mi się nie uda tego zrobić to pójdzie na części.

2. Ośka dość mocno wytarta przy pinionie i łożysku oporowym. Rozkręcałem już parę Daiw, ale tak mocno zużytej nie widziałem.

3. Ośka stanowi jedną całość z elementem który współpracuje z zębatką mimośrodu. A na tym elemencie jest łożysko i tulejka których nie sposób zdjąć. A najciekawsza jest śruba która teoretycznie mocuje ten element do ośki. Po co jest ona skoro ośka z tym wodzikiem stanowię całość???

4. W takim młynku łożyska Made in Thailand są zastosowane. Przynajmniej niektóre.





Reasumując i patrząc na konstrukcję wolę Emblemy/Turki X/Z.



Dla ciekawskich schemat.



CERTATE HYPER CUSTOM 3500.pdf



Te obudowy i kiepskie śrubki to pozycje 75 i 76. Oska z wodzikiem to 15. Podkładka 52 też wypaczona nie wiadomo dlaczego. Blaszka 62 mocno wytarta od strony zębatki.

[maicke82]

Podkladka 52 jest wygieta w polksiezyc,tak jakby jest sprezynujaca aby lozysko 53 w gnieznie stabilnie trzymac .Glowne lozysko piniona nr 50 i w zwyklej certacie jest made in thailand.Reszta to chyba wina jakichs bledow przy serwisie.Pastiki 54 i 18 sa cale,nie zuzyte?

Edytowane 24 Listopada 2012 przez maicke82

[karpik 69]

Może komuś się przyda.



http://www.fishingkaki.com/forum/viewtopic.php?p=1034544&sid=b1a7f24e0560978f175cd61f61b63f29

[popper]

Patrząc na załączony schemat, moja Infinity_@3000 różni się chyba tylko nazwą .

To pewnie jej plus. Minus też jest. Ten sam:

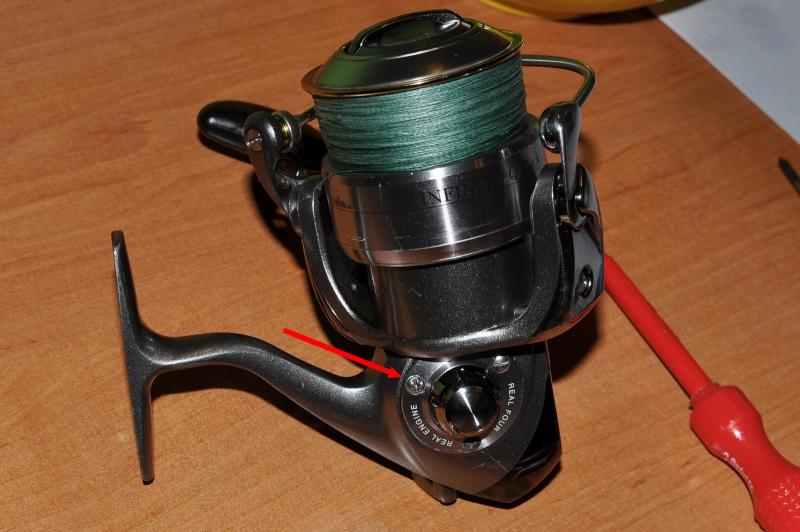

.... Miękki materiał i króciutkie śrubki. Jak mi się nie uda tego zrobić to pójdzie na części......

Problem ten sam. Prowizorycznie zabezpieczam kroplą Distalu. Działa ale...

Jak Ci się uda sprostać wyzwaniu daj znać proszę, jak to zrobiłeś.

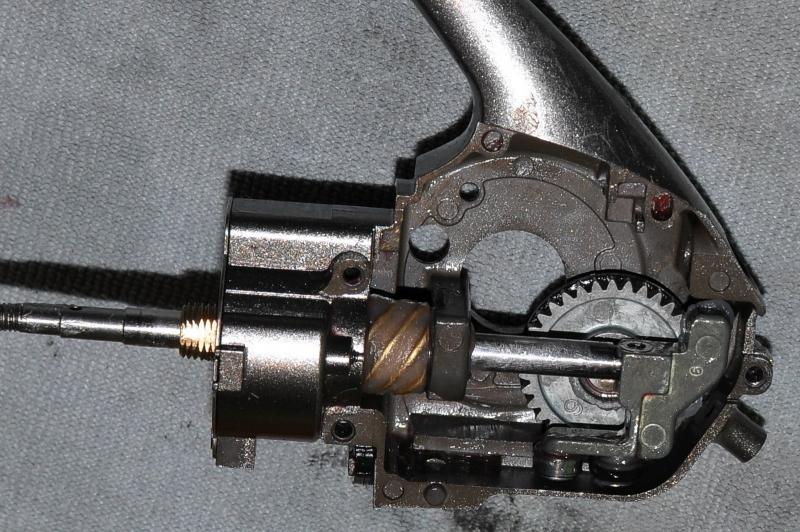

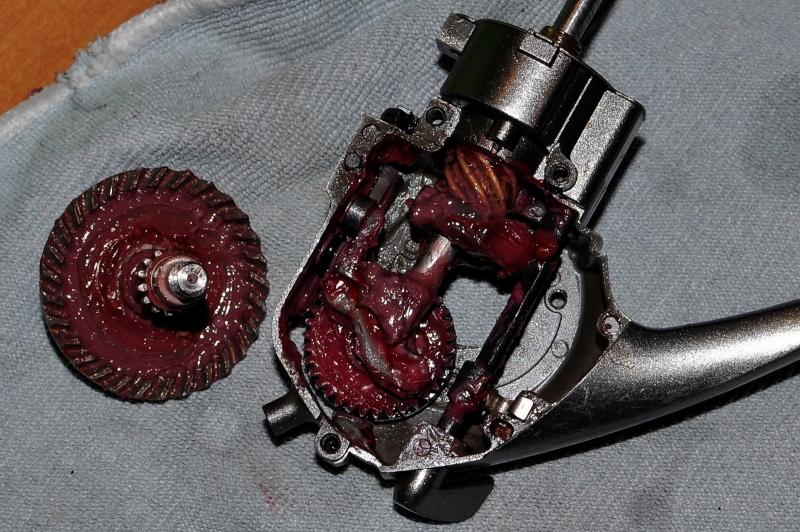

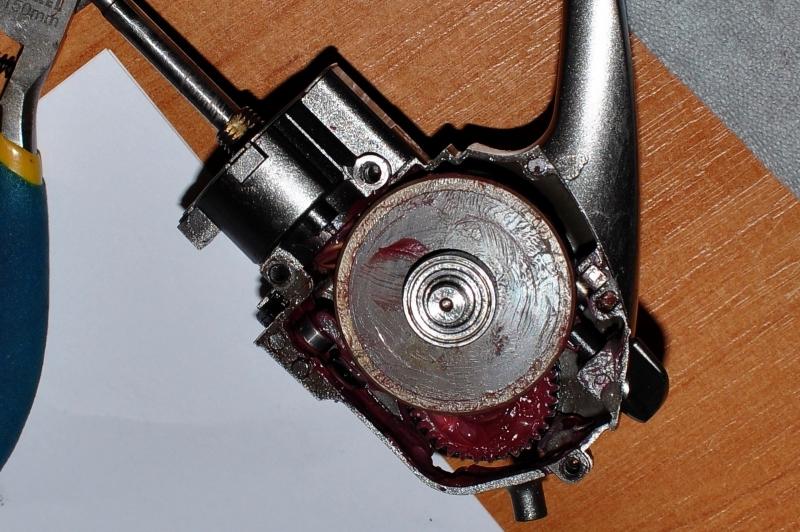

W załączniku fotki z ostatniej rozbieranej sesji

Edytowane 24 Listopada 2012 przez popper

[chub norris]

Patrząc na załączony schemat, moja Infinity_@3000 różni się chyba tylko nazwą .



Z tego, co widać na zdjęciach, różni się zdecydowanie: przekładnią.

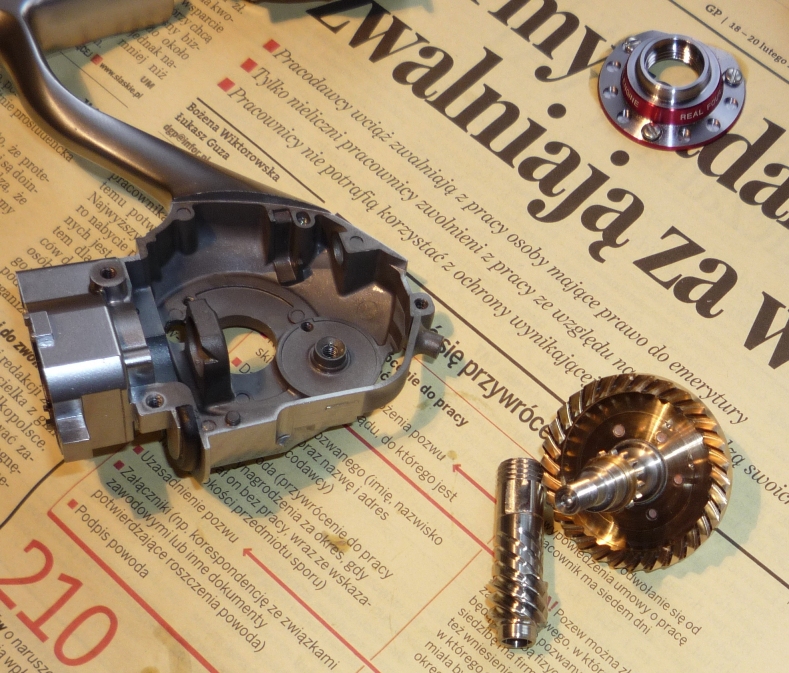

Przekładnia Hyper Digigear z Certate HC:

Edytowane 24 Listopada 2012 przez chub norris

[godski]

Podkladka 52 jest wygieta w polksiezyc,tak jakby jest sprezynujaca aby lozysko 53 w gnieznie stabilnie trzymac .Glowne lozysko piniona nr 50 i w zwyklej certacie jest made in thailand.Reszta to chyba wina jakichs bledow przy serwisie.Pastiki 54 i 18 sa cale,nie zuzyte?



Plastiki 18 i 58 nie zużyte.





Może komuś się przyda.



http://www.fishingka...75cd61f61b63f29



Dziękuję.







Patrząc na załączony schemat, moja Infinity_@3000 różni się chyba tylko nazwą .

To pewnie jej plus. Minus też jest. Ten sam:



Problem ten sam. Prowizorycznie zabezpieczam kroplą Distalu. Działa ale...

Jak Ci się uda sprostać wyzwaniu daj znać proszę, jak to zrobiłeś.



W załączniku fotki z ostatniej rozbieranej sesji



W młynku za taką kasę te śrubki to nieporozumienie. Nie wiem czy coś wymyślę. Cienkie te ścianki.

Czuję, że zrobię to loctitem do gwintów. Tylko ten niebieski może być za słaby.

[psd27]

Z tego, co widać na zdjęciach, różni się zdecydowanie: przekładnią.



Taki "drobny szczególik"

[popper]

Taki "drobny szczególik"

No przecież skądś ta cena być musi. Oczywiście, jakość materiałów użytych jest różna. Mi chodziło o schemat.

Edytowane 24 Listopada 2012 przez popper

[Andru77]

A ja tą podkładkę(52) wyprostowałem

[godski]

Na schemacie wydaje się być prosta.



Właśnie rozkręcam kabłąk rotora i zauważyłem jeszcze jeden minus w stosunku do Turka/Emblema. Sprężyna kabłąka jest dużo delikatniejsza.



Natomiast młynek po złożeniu ładnie kręci. Nie ma już uczucia suchości

[popper]

Cerata (przynajmniej ta 3500, u Józka) też ma mocniejszą sprężynę, od tej w mojej Daiwce.

U mnie również słabiutka.

[Jozi]

Waldek bo moja ceratka mało używana, a ja mam zwyczaj kabłąk otwierać i zamykać ręką.Nie wiem jaki to ma wpływ na użytkowanie sprężyny ale chyba trochę ma .

[popper]

Żaden. Moja od nowego taka była.

[Jozi]

Nawet w tych topowych zależy jak im się udało wykonać pewne elementy .

[maicke82]

Zobaczcie ze nawet na tej sesji rozbieranej co podrzucil @karpik 69 podkladka 52 jest wygieta.Tak musi byc.Trzeba ja umiejetnie wygiac spowrotem tylko nie za duzo bo podniesie rotor i bedzie mocnej czuc tryby.

[Andru77]

Zobaczcie ze nawet na tej sesji rozbieranej co podrzucil @karpik 69 podkladka 52 jest wygieta.Tak musi byc.Trzeba ja umiejetnie wygiac spowrotem tylko nie za duzo bo podniesie rotor i bedzie mocnej czuc tryby.

Takie małe sprostowanie: nr 52 na schemacie to gumowa uszczelka, a ta wygięta podkładka ma numer 48 i nazywa się pinion washer. Przy najbliższym smarowaniu spróbuje ją lekko wygiąć. Dodam tylko, że niby nie zmieniła się praca kołowrotka po jej wyprostowaniu.

[godski]

48 to osłona łożyska. Popatrz na wyżej załączony schemat.

[pitt]

Minusy:

1. Obudowy łożysk korby. Poprzedni właściciel zamienił 3 śrubki mocującę każdą z tych dwóch obudów łożysk korby na inne, większe bo pozrywał gwinty. Te nowe śrubki też już nie trzymają. Chyba trzeba będzie przegwintować. Moim zdaniem to błąd konstrukcyjny. Miękki materiał i króciutkie śrubki. Jak mi się nie uda tego zrobić to pójdzie na części.

te elementy wymienia sie w koplecie, tak zeby po serwise bylo na 100% ... jest wiele takich rozwiazan w mechanice

[godski]

To znaczy kupić nowy korpus i pokrywy???

[lukaszch]

Godski

Zabrałem sie do smarowania nabytej na forum HC 3500. I generalnie jestem zawiedziony.



Plusy:



1. Wielka przekładnia





Minusy:



1. Obudowy łożysk korby. Poprzedni właściciel zamienił 3 śrubki mocującę każdą z tych dwóch obudów łożysk korby na inne, większe bo pozrywał gwinty. Te nowe śrubki też już nie trzymają. Chyba trzeba będzie przegwintować. Moim zdaniem to błąd konstrukcyjny. Miękki materiał i króciutkie śrubki. Jak mi się nie uda tego zrobić to pójdzie na części.

2. Ośka dość mocno wytarta przy pinionie i łożysku oporowym. Rozkręcałem już parę Daiw, ale tak mocno zużytej nie widziałem.

3. Ośka stanowi jedną całość z elementem który współpracuje z zębatką mimośrodu. A na tym elemencie jest łożysko i tulejka których nie sposób zdjąć. A najciekawsza jest śruba która teoretycznie mocuje ten element do ośki. Po co jest ona skoro ośka z tym wodzikiem stanowię całość???

4. W takim młynku łożyska Made in Thailand są zastosowane. Przynajmniej niektóre.





Reasumując i patrząc na konstrukcję wolę Emblemy/Turki X/Z.



Dla ciekawskich schemat.



CERTATE HYPER CUSTOM 3500.pdf



Te obudowy i kiepskie śrubki to pozycje 75 i 76. Oska z wodzikiem to 15. Podkładka 52 też wypaczona nie wiadomo dlaczego. Blaszka 62 mocno wytarta od strony zębatki.



Minusy które wymieniłeś dotyczą konkretnego Twojego modelu , poprzedni własciciel poprostu ją zajechał , dlatego sprzedawał na części . Ja ze swojej jestem zadowolony .Niektóre łożyska made in Thajland są także w najnowszej SALTIDZE , swojądrogą ciekawe jakie flaczki będzie mniał nowy EXIST.

[zorro]

" poprzedni własciciel poprostu ją zajechał ,"



Z tego co skumałem, to nie poprzedni właściciel zajechał tylko raczej poprzedni "majsterkowie-serwisanci"...

[karpik 69]

Element ze schematu oznaczony nr: 52 to nie uszczelka ani żadna podkładka, tylko zbijak kabłąka.

[godski]

Popatrz na schemat załączony w pierwszym poście. 52 to zwykła podkładka pomiedzy pinionem a łożyskiem.



Masz Rację, Mr. Zorro. Po nasmarowaniu chodzi dużo lepiej, chociaż własciciel mówił mi, że smarowany był u różnych speców wysokiej klasy. I luz na kole skasowałem.

Ale te pokrywki i te króciutkie śrubki to jednak wada konstrukcyjna. Nie tylko u mnie jest ten problem. Kupiłem silikon i w ostateczności zabetonuję. Na razie siedzą na niebieskim Loctite do gwintów.



Przy okazji bardzo dziekuję za ośkę i ten przyrząd Daiwy. Teraz te cholerne kołki korbek aż chce się wyciągać.

[karpik 69]

Ze schematu z pierwszego postu to podkładka, ale ze schematu z linku http://www.fishingkaki.com/forum/viewtopic.php?p=1034544&sid=b1a7f24e0560978f175cd61f61b63f29 to zbijak kabłąka.

[zorro]

Zbijak, zbijak... Ot, taka gumka. A majsterkowie, kurna wklejali zamiast wsadzić końcówkę pod obudowę w "konkretnie do tego wymodzone gniazdko".
