Uchwyt pod ekran 12’

[Krzysiu]

Witam serdecznie w związku ze zmianą ekranu na 12 gpsmap chciałbym zapytać kolegów którzy mają takie plotery przyczepione do relingów .

Interesuje mnie mianowicie co polecacie jakich marek i jak wam się sprawują wasze rozwiązania .

Przyczepiłem swój ekran do podstawy borika na zamku na reling ale strasznie nim buja na zamku i pomimo zapewnień przedstawiciela marki że śmiało wytrzyma mam mieszane uczucia .

Myślałem nad ram tylko zastanawiam się czy kula d wystarczy czy raczej celować w rozwiązania na kuli e dodam że na pewno będę latał na fali więc użytkowanie raczej intensywne, jeden zacisk ram już kiedyś połamałem podczas dokręcania do relingu .

Serdeczne dzięki za wszystkie merytoryczne podpowiedzi .

Pozdrawiam Krzysiu .

[Czechofil]



U mnie Ultra 10 na kulce D 2,25 ze sklepu Na Łodzi - cały sezon na relingu 25mm i ani drgnęła





Wysłane z iPhone za pomocą Tapatalk

[nurek28]

Nic się nie obkręca.

Uwaga na dokręcanie na siłę potrafi zostać ślad na relingu.

[psulek]

No właśnie z tego co gadałem z kolego że sklepu „ na Łodzi pl” to dał jasne wskazówki nic nie podkładać i dowalić śruby ostro próbowałem ruszać ekranem i nawet nie drgnie chociaż ja bardziej z tych siłowych niż technicznych to tak dowaliłem że reling wygięło .



Potwierdzam, też kiedyś dałem gumę, ale guma się rozpłaszcza dosyć szybko i zaczyna opadać całość. Bez gumy trzyma jak złe.

[elpojo]

Może ma ktoś jakiś patent na montaż podstawy 122sv na skrzynce, montuję zestaw przenośny. Ma być opcja obrotu ekranu a za razem stabilność w ślizgu i żeby to nie był uchwyt RAM.

[Kozi81]

Może ma ktoś jakiś patent na montaż podstawy 122sv na skrzynce, montuję zestaw przenośny. Ma być opcja obrotu ekranu a za razem stabilność w ślizgu i żeby to nie był uchwyt RAM.

Patent banalny: krótka śrubka fi 5 lub 6, dla pewności z dołu mogą być 2 nakrętki, 2 podkładki o sporej średnicy. Do tego używamy wkrętarki o odpowiednim wiertle. Jak się boisz o dekielek skrzynki to przylep te podkładki z obu stron plastiku dobrym klejem i za uja nie puści. Oczywiście ciut smaru pomiędzy podkładkę i dolną część pałąka abyś ekranem mógłbyś obracać lewo/prawo. Bo góra/dół wiadomo, na ząbkach sobie ustawisz. Nic prostszego. Zresztą sam mam na identycznej zasadzie zrobiony uchwyt. Tylko że trochę bardziej skomplikowany bo instalowany do balona na pontonie, do Ultry 12'. Trzyma się zajebiście ;-)

[elpojo]

Patent banalny: krótka śrubka fi 5 lub 6, dla pewności z dołu mogą być 2 nakrętki, 2 podkładki o sporej średnicy. Do tego używamy wkrętarki o odpowiednim wiertle. Jak się boisz o dekielek skrzynki to przylep te podkładki z obu stron plastiku dobrym klejem i za uja nie puści. Oczywiście ciut smaru pomiędzy podkładkę i dolną część pałąka abyś ekranem mógłbyś obracać lewo/prawo. Bo góra/dół wiadomo, na ząbkach sobie ustawisz. Nic prostszego. Zresztą sam mam na identycznej zasadzie zrobiony uchwyt. Tylko że trochę bardziej skomplikowany bo instalowany do balona na pontonie, do Ultry 12'. Trzyma się zajebiście ;-)

Jakoś nie mogę sobie tego zwizualizować???? Nie myślę o montażu uchwytu na stałe do skrzynki, ale w taki sposób by mógł się obracać wokół własnej osi. Kombinowałem z obrotnicą do fotela ale nie ma opcji blokady w danej pozycji a i miejsca na nią mam mało tj 100x100mm. Masz może jakieś foto? Edytowane 9 Kwietnia przez elpojo

[elpojo]

Jakoś nie mogę sobie tego zwizualizować???? Nie myślę o montażu uchwytu na stałe do skrzynki, ale w taki sposób by mógł się obracać wokół własnej osi. Kombinowałem z obrotnicą do fotela ale nie ma opcji blokady w danej pozycji a i miejsca na nią mam mało tj 100x100mm. Masz może jakieś foto?

Edit: całość oparta na jednej śrubie M5/M6?????

[Krzysiu]

To może napiszę żeby tematu nie zakładać czy opcja na kuli c na reling wystarczy pod gpsmap923xsv.

[sero1975]

To może napiszę żeby tematu nie zakładać czy opcja na kuli c na reling wystarczy pod gpsmap923xsv.

Krzysiu jeden z forumowiczów prowadzi handel asortymentem RAM .

Tyrknij do nich na pewno Ci doradzą .

https://nalodzi.pl/

[Krzysiu]

Wiem skorzystałem z oferty Kolegi podczas montażu gosmap1223 xsv i był bardzo pomocny ale nie widziałem na stronie owego sklepu asortymentu o którym myślałem stąd stwierdziłem że napiszę ogólnie , choć może masz rację napiszę na priv albo zadzwonię .

[Robert Wolf]

Patent banalny: krótka śrubka fi 5 lub 6, dla pewności z dołu mogą być 2 nakrętki, 2 podkładki o sporej średnicy. Do tego używamy wkrętarki o odpowiednim wiertle. Jak się boisz o dekielek skrzynki to przylep te podkładki z obu stron plastiku dobrym klejem i za uja nie puści. Oczywiście ciut smaru pomiędzy podkładkę i dolną część pałąka abyś ekranem mógłbyś obracać lewo/prawo. Bo góra/dół wiadomo, na ząbkach sobie ustawisz. Nic prostszego. Zresztą sam mam na identycznej zasadzie zrobiony uchwyt. Tylko że trochę bardziej skomplikowany bo instalowany do balona na pontonie, do Ultry 12'. Trzyma się zajebiście ;-)

ja właśnie musze na balonie zamontować 122sv.  plus Lvs 34. Jak zamontowac sam ekran wiem. Problemem sa kable - których nie chcę za kazdym razem odczepiać od bazy/plotera.

Jak to zrobić aby na stałe gls 10 połączyć z bazą Plotera i wszystko pomocować w pontonie. Problem z tym, że nie mogę tego wozić na przyczepie bo w mojej opini ponton tak skacze w trakcie jazdy, że to szlag trafi. Idea jest zamkniecie gls w skrzynce, na stałe wyprowadzić kabel na skrzynke, do skrzynki przymocować na ramie albo borice ploter i ewentualnie tylko rozłączać na transport sztyce z lvs34... te szpileczki w tych wtyczkach są tak cienkie, że się obawiam, że to szlag trafi przy częstym wkłądaniu wyciąganiu.



Daj jakieś fotki jak to masz na balonie.

[Kozi81]

@Krzysiu, @Robert Wolf i inni potomni Aby nie dublować zdjęć w poniższym wątku też są ujęcia mojego uchwytu na gumę pod ekran 12', u mnie dokładnie Ultrę 122



https://jerkbait.pl/topic/95965-garmin-panoptix-livescope-system-ps30-lvs12-lvs32-lvs34-lvs62/page-51#entry3278335

[Kozi81]

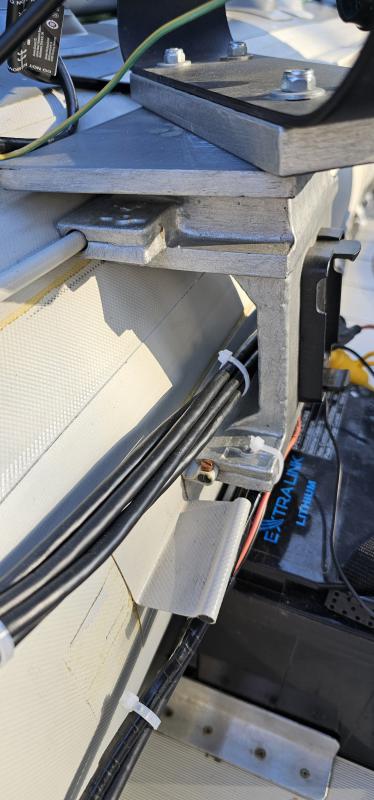

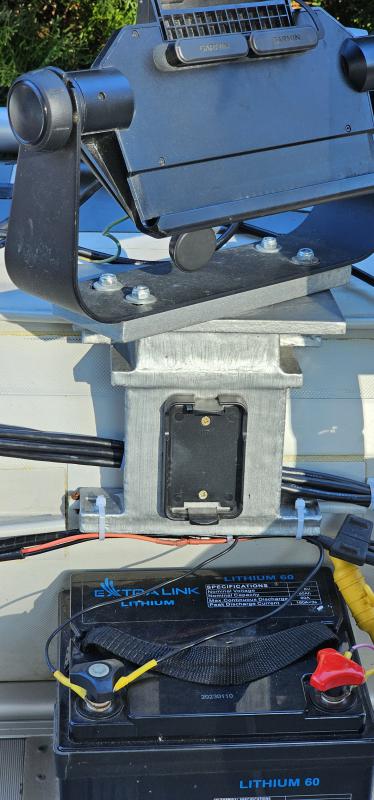

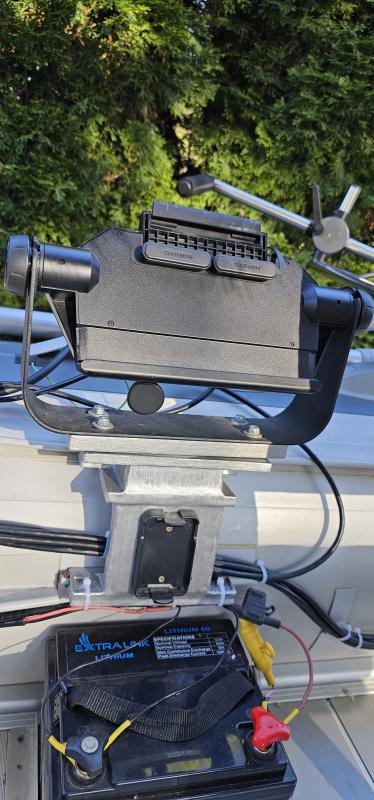

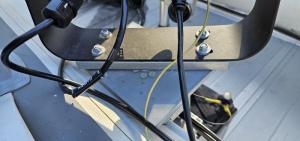

Znajomy mnie poprosił abym jednak wstawił lepsze zdjęcie uchwytu pod echo









[cabage]

To może napiszę żeby tematu nie zakładać czy opcja na kuli c na reling wystarczy pod gpsmap923xsv.

Powinien trzymać bez problemu w normalnym użytkowaniu, chyba że masz szybszy zestaw, weźmiesz najdłuższe ramię i pływasz po większej otwartej zafalowanej wodzie, to wtedy niestety ma prawo się składać.

Ram Mount dla 9" ploterów zaleca stosowanie głowic C i D . Rozmiar kuli będzie zależeć np. od wagi urządzenia i paru innych parametrów.



Ale ogólnie do 9 cali można przyjąć że bez większych problemów kula C powinna się sprawdzić

[Krzysiu]

C już ukręciłem w rękach kiedyś jak by co zgłoszę się po D jak to mówią przezorny …

Edytowane 22 Maja przez Krzysiu

[Og2]

Ktoś się orientuje czy uchwyty railblaza i borika są ze sobą kompatybilne?



Wysłane z mojego 2106118C przy użyciu Tapatalka

[meps]

Nie są, ale można zastosować adapter

https://youtu.be/VuHwoLbF_xA?si=E10V2wEsEzxHDzKV
