Nacięcie na ster

[Tomala]

Witam mam pytanie które irytuje mnie od początku mojej przygody z budowaniem przynęt mianowicie chodzi mi o nacięcie na ster czy macie sposób żeby takie nacięcie wyszło symetrycznie i  równo ja osobiście robię to na końcu po lakierowaniu i oczyszczeniu oczek do mocowania kotwic i żyłki biorę mały  brzeszczot do metalu i staram się równo wyciąć w rękach w sumie to przeważnie się udaje i nie ma problemu z pracą ale macie na to jakieś lepsze sposoby by nacięcie było naprawdę równe

[Endzik22]

Moze imadelko pomoze i jakis maly katownik?? Mozna takze przed samym wycinaniu korpusu juz zaznaczyc linie symetryczna tzn. prostopadła do samego stelaza czy jak kto woli linii samej woblera. Pozniej poglebic naciecie brzeszczotem i  temat zalatwiony. powodzenia

[Manniek66]

Ja robię zawsze na samym końcu po polakierowaniu Do robienia otworków używam miniszlifieri a'la dremel

[Wędkamojehobby]

Można sobie zrobić taki szablono-uchwyt - kurcze teraz znaleźć tego nie mogę bo ktoś prezentował na forum

[spulding]

Szukaj u kolegi Matusiaka. on robił jakiś patent na równe nacięcie na ster.

[Tomala]

jestem ciekawy jak on to zrobił ale  tez nie jestem pewien czy to mi pomoże zastanawiam się nad małym imadełkiem bo to raczej może pomóc i jeszcze jakiś patent żeby dokładnie odmierzyć i zaznaczyć  nacięcie na ster i  gotowe

[Manniek66]

jestem ciekawy jak on to zrobił ale  tez nie jestem pewien czy to mi pomoże zastanawiam się nad małym imadełkiem bo to raczej może pomóc i jeszcze jakiś patent żeby dokładnie odmierzyć i zaznaczyć  nacięcie na ster i  gotowe

To najlepiej chyba będzie robić delikatne nacięcie na ster przed lakierowaniem - wtedy możesz zrobić równy otwór Po polakierowaniu tylko je pogłębisz brzesczotem lub tarczką do cięcia i dremlem

[jabr]

Nacinam na pierwszym etapie (razem z nacięciem na stelaż), zaraz po wycięciu z listewki a przed nadawaniem kształtu. Później poprawiam dremelem już po końcowym lakierowaniu. Czasem po wklejeniu jest jeszcze jedno lakierowanie (i czyszczenie steru). Robię w rękach, bez bez dodatkowego mocowania (robię głównie maleństwa pstrągowe do 4 cm z balsy).

Przyznam że mocowanie steru to najmniej lubiana przeze mnie czynność i zarazem najgorzej wyglądający element  wykonania woblera.

Dzięki za założenie tematu, sam jestem ciekaw jak robią to nasi mistrzowie.



Czy któryś "podejdzie do tablicy"  i coś podpowie.

[Tomala]

no tez się da zwłaszcza jak mamy kwadratową  litewkę ale tak prawdę mówiąc to jakoś nie przekonuje mnie strugać z wcześniej wykonanym nacięciem zrobiłem nacięcia na starszych korpusach przy pomocy dużego stołowego imadła i jest bardzo ok  jutro poszukam jakiegoś mniejszego i nowego ba tamte ma już dość zniszczone krawędzie tylko zastanawiam się jak wyznaczyć kąt  do nacięcia  do głowy przychodzi mi tylko użycie najprostszego kątomierza

i jest problem bo ja wykonuje ze z gałązek lipowych a nie listewek i za bardzo mi to nie pomoże

Edytowane 3 Marca 2013 przez Tomala

[jabr]

Balsę kupuję w deskach w modelarskim, nacięcie robię na oko bo i tak ważniejsze jest ta końcowa poprawka  i na tym etapie są największe błędy - często wychodzi krzywo.

Ster co do kąta to i tak podginam przy testach każdy indywidualnie.

[krzychun]

Jak wyżej.

1. Nacięcie na stelaż przed struganiem (jest linia odniesienia do strugania)

2. Nacięcie na ster, a skoro jest już na stelaż i wiadomo, że jedno względem drugiego ma mieć 90st to już łatwo... zrób przyrząd w postaci kątownika "3D". Jedno ramię wprowadzasz do szczeliny pod stelaż, a drugie wyznaczy ci linię cięcia na ster. Ale to pól sukcesu. Później trzeba poprowadzić raz pod odpowiednim kątem... zrób kątownik nastawny z prowadzeniem brzeszczotu.

Kiedyś zrobiłem taki przyrząd i sprawdzał się, przy robieniu pojedynczych, co do kształtu, sztuk.

Ważny jest mały, poręczny brzeszczot - najlepiej ostrze piłkowe do uchwytów typu skalpel. Jak znajdę chwilę czasu to to narysuję.

[woblery z Bielska]

Na początek, żeby nie komplikować sobie życia proponuję:

http://www.bocianmix.pl/2624,produkt,modele.html

Propozycja "działa lepiej" ze stosownym uchwytem.

Nacięcie na ster robisz z zachowaniem wcześniej ustalonego kąta i najmniejszymi bocznymi odchyleniami, na jakie Cię stać. Następnie sprawdzasz, czy nacięcie jest wykonane właściwie i (ten sposób przeczytany na JB) ewentualnie korygujesz je, jednocześnie rozwiercając do właściwych rozmiarów, przy użyciu wiertła. Oczywiście używasz bocznej powierzchni wiertła, dobranego rozmiarem do steru. I tak ster grubości 1 mm to wiertło 1 mm, ster 1,5 mm, to wiertło...

Jeśli zaczniesz robić takie ilości woblerów, że ręczne nacinanie sterów zacznie być kłopotem, można zastosować wiele różnych sposobów. Na przykład formy do ręcznego i maszynowego nacinania... Jak jutro znajdę trochę czasu, to coś takiego pokażę. Ale nie ma to jak opanować Dremel z tarczą diamentową

[wedkarzyk1]

Ale nie ma to jak opanować Dremel z tarczą diamentową



Lepiej ująć tego nie można było .  Trochę wprawy i trwa to 5 sekund tylko na drut trzeba uważać .

[Tomala]

Woblery z bielska  jestem bardzo ciekaw jakie propozycje przedstawisz    co do dremela to mam ale tak szczerze mówiąc  nigdy mi za równo nie wychodzi może źle to robię

[woblery z Bielska]

Ponoć jedno zdjęcie mówi więcej, niż 1000 słów.

Zatem:

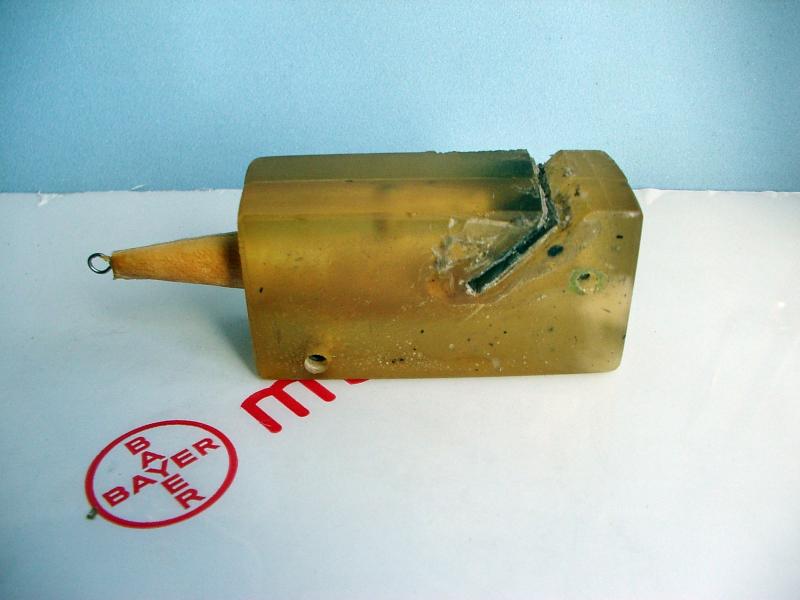

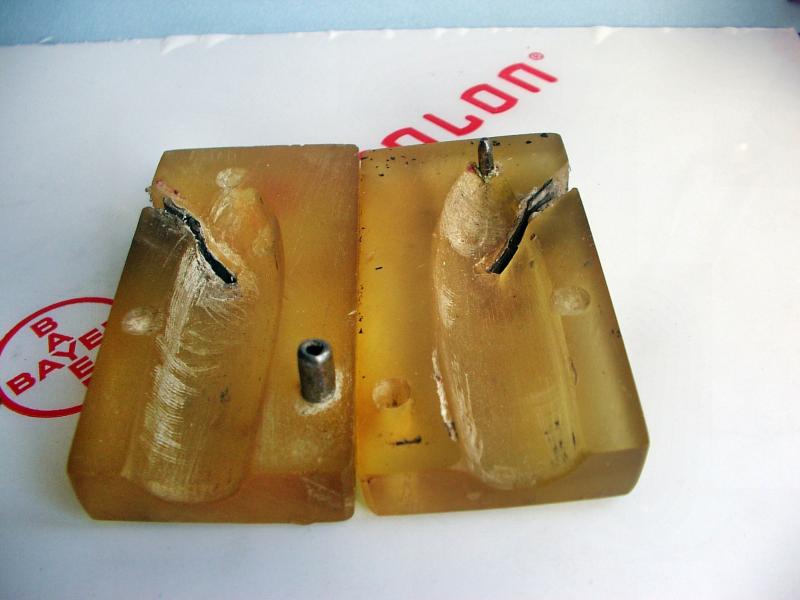

Forma do nacinania powstała w 1990 roku, więc swoje lata już ma

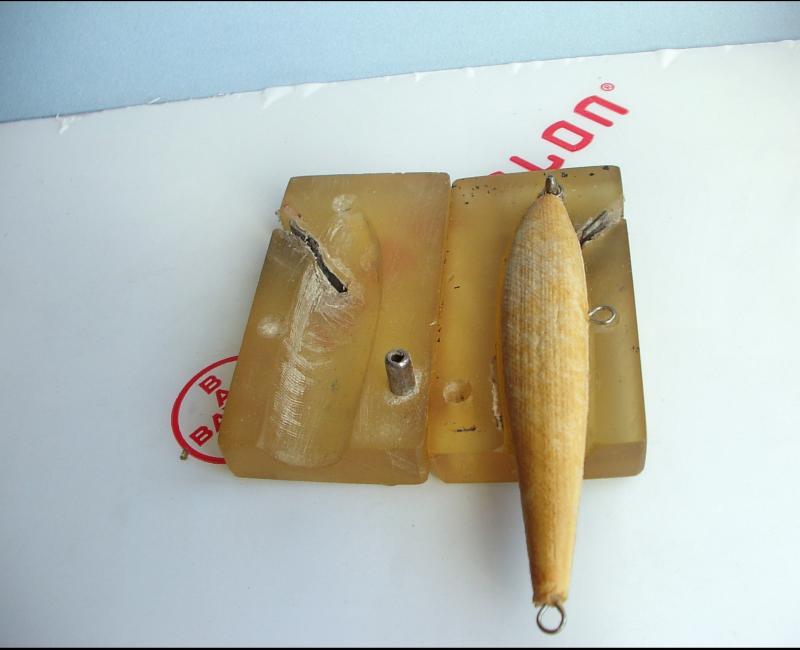

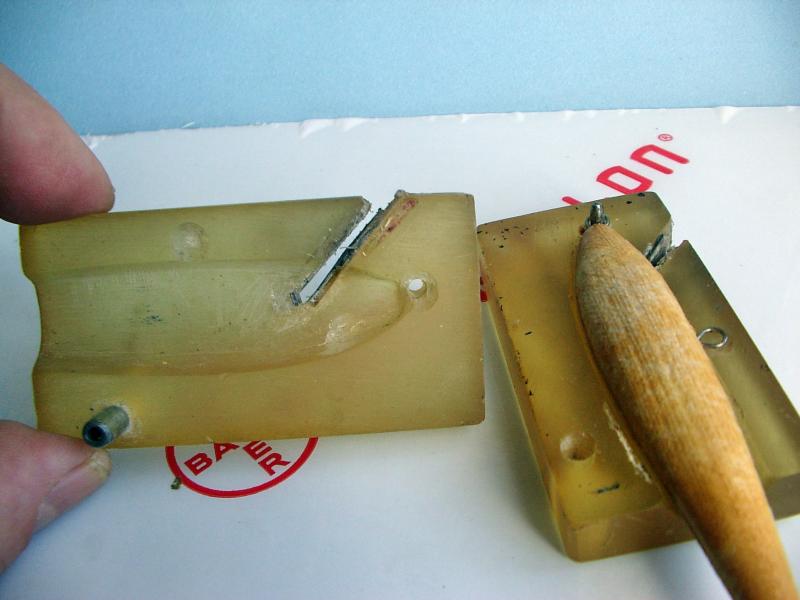

Szczeliny do nacinania mają stalowe prowadnice dla brzeszczotu. Sama forma została odlana z żywicy.

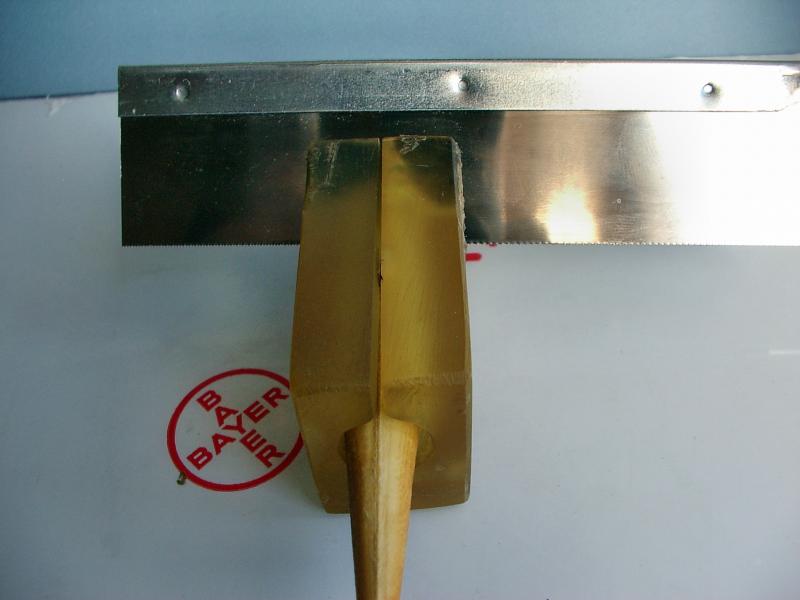

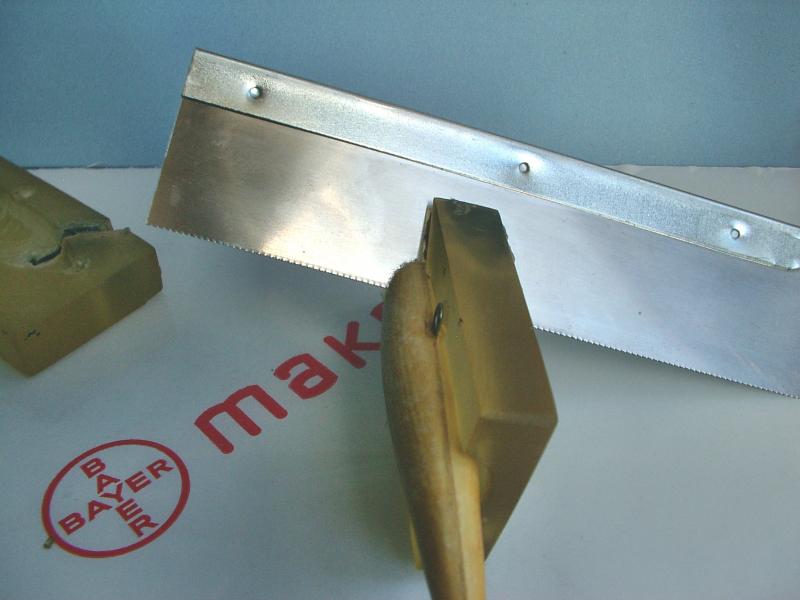

Chyba wszystko jasne

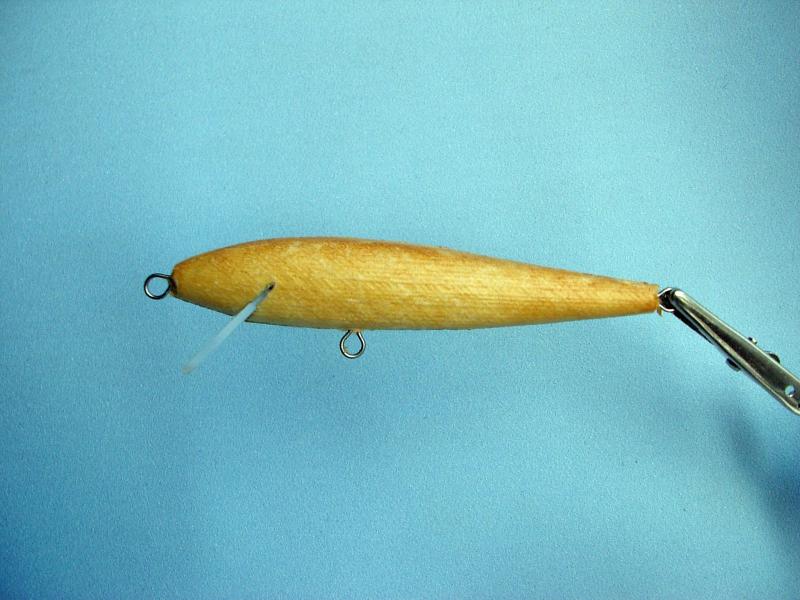

Tak wygląda efekt piłowania.

Powyższa metoda jest czaso i pracochłonna (samo przygotowanie odpowiedniej formy z żywicy), ale daje powtarzalne efekty. Warunek - wielkość i grubość woblerów nie mogą zanadto się różnić.

Mamy XXI wiek, wiele materiałów, które dziś są dostępne, wtedy stanowiło marzenie. Dziś rozwiązał bym to jakoś tak:

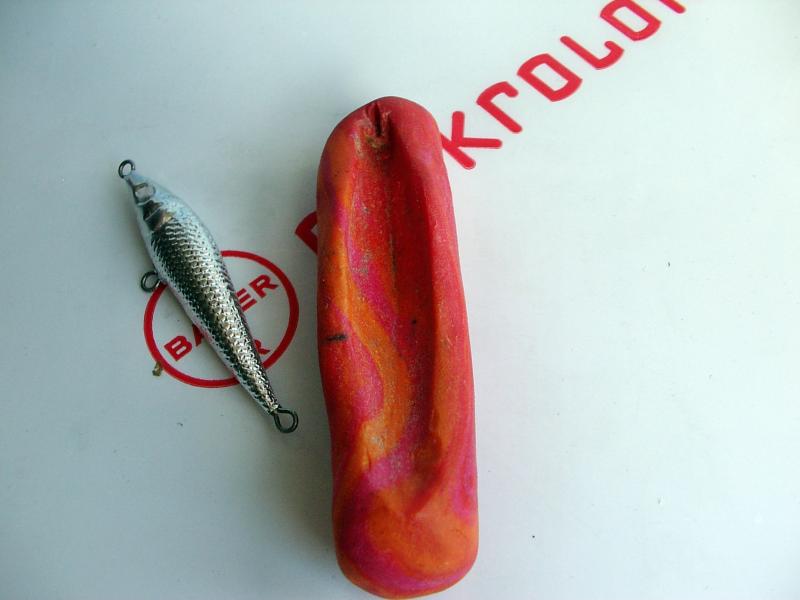

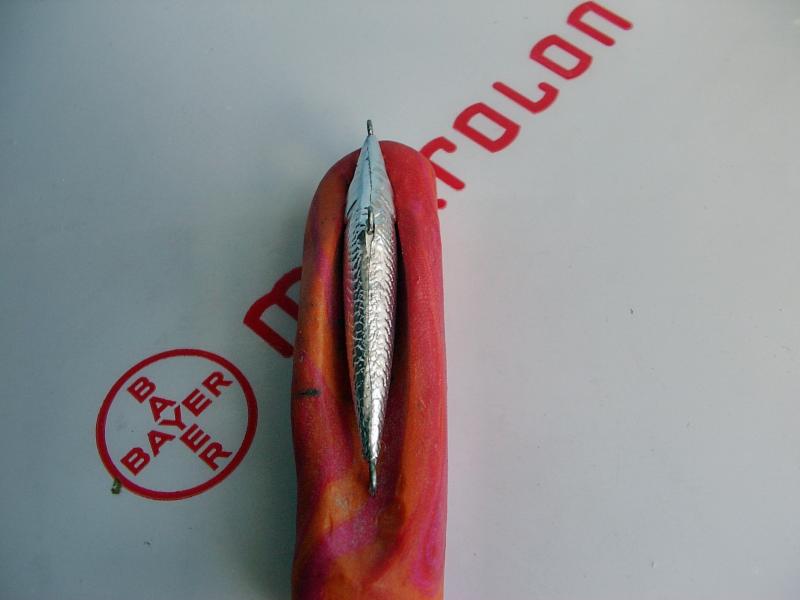

Leże z modeliny wyprofilowanej pod konkretny model (długość stelaża), zaznaczenie osi pionowej i poziomej i już można nacinać otwór pod ster. Modelinę (oczywiście po utwardzeniu) można przytrzymać w imadle, zwiększy to stabilność całego układu.

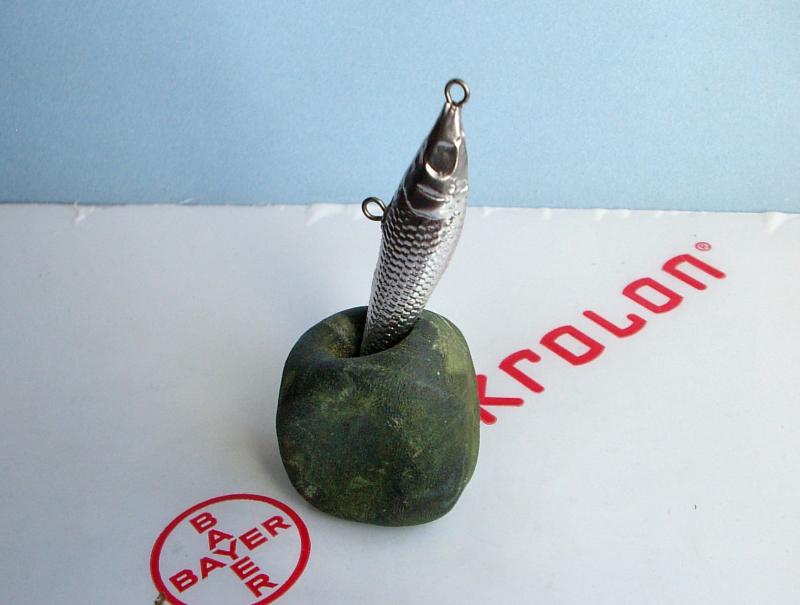

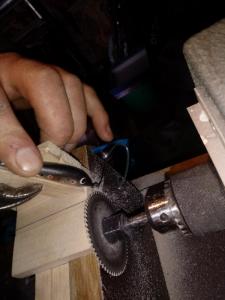

A można też i tak:

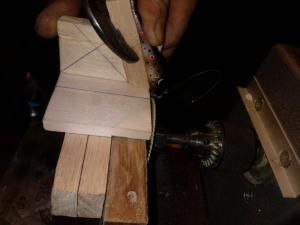

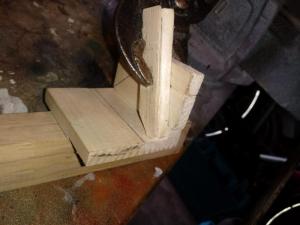

Jeśli któryś z kolegów dysponuje stojakiem pod wiertarkę, umożliwiającym obrót wiertarki o 90 stopni, to można pomyśleć nad podobnym rozwiązaniem. Oczywiście leże z modeliny (utwardzonej) musi być w imadle przymocowanym do stojaka. Do wykonania nacięcia polecam tarczę diamentową.



Mam nadzieję, że koledzy docenicie fakt, iż dla lepszego zobrazowania zasady działania formy do nacinania sterów specjalnie odlałem z piany stary model i nie będziecie cię naigrawać ze mnie

[Tomala]

kurcze super to opisałeś  wielkie dzięki mistrzu

ps. woblerek doszedł i jestem pod wrażeniem twoich zdolności mi jeszcze brakuje kilku lat stażu

[woblery z Bielska]

kurcze super to opisałeś  wielkie dzięki mistrzu

Poważnie - bez przesady. Przez lata to można dużo więcej "wykombinować".

ps. woblerek doszedł i jestem pod wrażeniem twoich zdolności mi jeszcze brakuje kilku lat stażu

Uwierz mi, do wszystkiego można dojść. Trzeba tylko zdefiniować, czego się chce

No i dziękuję, niech kij często trzeszczy

[Tomek1988]

Witam, czy istnieje możliwość zakupienia jakiejś piłki/brzeszczota tak żeby nacięcie miało 1.5mm? I jeszcze proszę o pomoc odnośnie nacięcia na ster w woblerach sumowych np. pod 3mm poliwęglan, czym to naciąć? Może banalne i durne pytania ale jako, że robię praktycznie tylko bezsterowe woblery nie mam o tym pojęcia.

Edytowane 14 Lutego 2014 przez Tomek1988

[woblery z Bielska]

Witam, czy istnieje możliwość zakupienia jakiejś piłki/brzeszczota tak żeby nacięcie miało 1.5mm?

Pewnie tak. Pamiętaj jednak, że ze wzrostem szerokości nacięcia rośnie ryzyko uszkodzeń ​ Jak poszerzyć, szybko i bezpiecznie z szerokości 1 mm do 1,5 mm jest napisane powyżej.





I jeszcze proszę o pomoc odnośnie nacięcia na ster w woblerach sumowych np. pod 3mm poliwęglan, czym to naciąć? Może banalne i durne pytania ale jako, że robię praktycznie tylko bezsterowe woblery nie mam o tym pojęcia.



(...) nie ma to jak opanować Dremel z tarczą diamentową

Ta rada pozostaje aktualna

[Stachu442]

Tomek, ja nacięcie 1,5mm robię zwykła szlifierką kątową, wychodzi idealnie 1,5mm.

Jeśli powstaje jakaś nierówność[symetrii] to wtedy poprawiam proxxonem z tarczą diamentową. A wiem że też masz takie ustrojstwo;]



Co do 3mm to nie pomogę bo takiego nie robiłem nigdy;)

[Tomek1988]

No cóż zostanę chyba przy moim sposobie czyli nacinanie wyrzynarką, mam nóż  1,5mm więc jest ok. Co do 3mm sterów trzeba będzie poćwiczyć trochę proxxonem

[J A Z]

Witam, czy istnieje możliwość zakupienia jakiejś piłki/brzeszczota tak żeby nacięcie miało 1.5mm?



Normalny brzeszczot do metalu daje nacięcie szerokości 1,0 mm:

- http://www.centrohurt.com.pl/zdjecia/409.jpg



Dwa takie brzeszczoty dają nacięcie szerokości 1,5mm:

- http://etop24.com/environment/cache/images/0_0_productGfx_1840b12cc6de2a21a074b1edd7fa4626.jpg



Trzy takie jak wyżej dają 2mm.

[Tomek1988]

Dzięki JAZ, nie przyszło mi to do tego durnego łba, prosty sposób może okazać się najlepszym sposobem, akurat tak się składa, że mam takie brzeszczoty

[J A Z]

Spośród 10szt (paczka) trzeba wybrać te podobne, bo są to trochę krzywe brzeszczoty - zęby muszą być w jednej linii, wtedy nacięcie będzie równe.

[WalterW]

Sklejasz 3 brzeszczoty do metalu i masz nacięcie 3mm
