Uchwyt / mocowanie przetwornika echosondy

[Maciejowaty]

Witam,



Panowie , jak montujecie przetwornik echosondy na dwupłaszczowych łodziach  z grubymi burtami ?

Widziałem jakieś uchwyty na przyssawce ,ale boje się ,że zgubie przetwornik przy szybszym pływaniu



pozdro.

M.

[Paprykarz]

Uchwyt Sebalosa pękł mi przy pierwszym montażu na burcie łódki



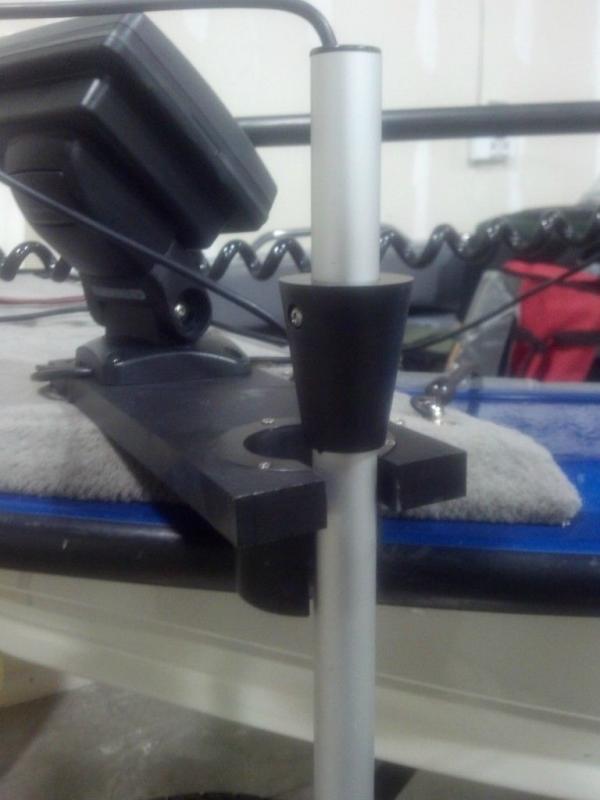

zakupilem zatem taki uchwyt


Również korzystam z tego uchwytu (szczególnie kiedy nie korzystam ze swojej łodzi na różnych wyjazdach), ponieważ jako jedyny dał się zastosować przy łodziach  z silnikami 30-50 kucyków i nie odpadał ani nie wychylał się na boki. A poza tym jest składany teleskopowo co znacząco ułatwia przewóz. Nie jest idealny ale brak innych sensownych w przyzwoitej cenie. Chociaż przy cenie przetwornika 1300 zł nie zawsze warto oszczędzać 100 zł na uchwycie przetwornika.

[Paprykarz]

W którym miejscu złamał Ci się ten uchwyt?

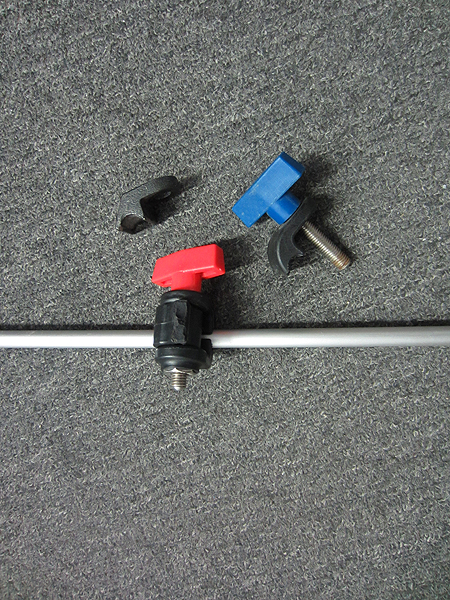

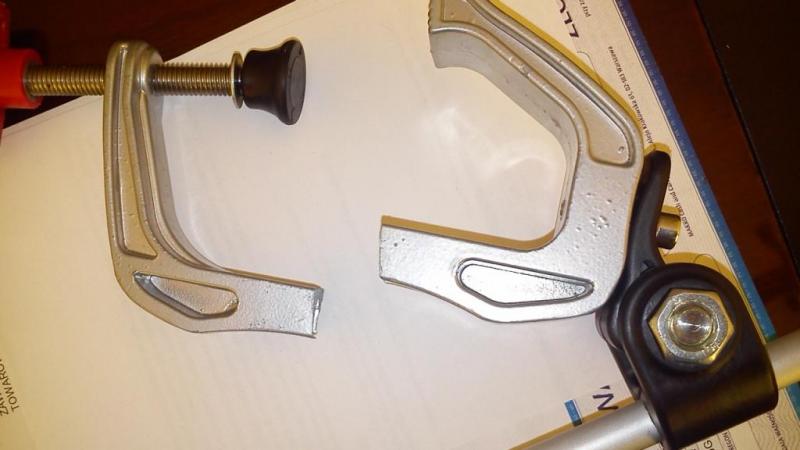

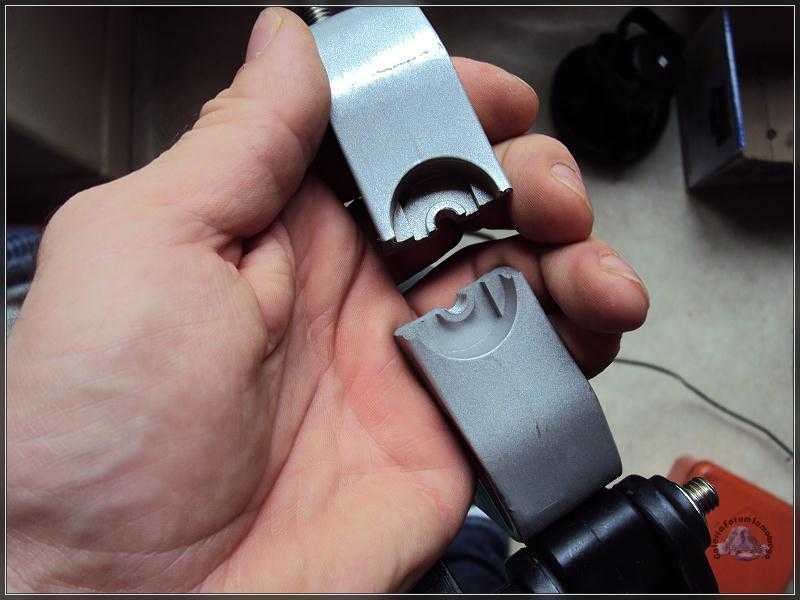

Pewnie w tym samym co u wszystkich, tak jak na zdjęciu poniżej



[janih]

Coma dokladnie tak pękł, jednak zrezygnowalem z naprawy lub wymiany na nowy w Bassie - dostalem ten uchwyt gratis do Elite 7

poprostu bałem sie ze tak sie stanie na wodzie w czasie płynięcia i strace przetwornik

Edytowane 13 Lutego 2014 przez janih

[coma]

Pewnie w tym samym co u wszystkich, tak jak na zdjęciu poniżej




Popraw mnie jeśli się mylę ale to chyba nie ten sam uchwyt, który wrzucił na fotce Sebalos? W Twoim widzę plastikowe części łączące "imadło" z rurką uchwytu i gumową końcówkę śruby imadła (co akurat uważam za plus). Choć muszę przyznać, że część, która pękła wygląda bliźniaczo podobnie.

[coma]

Jak się dokładnie przyjrzeć to jednak nie wygląda to bliźniaczo. Jakby inny odcień metalu, a druga sprawa otwór nawiercony od góry jakby płytszy w uchwycie, który polecali Gumofilc i Sebalos - co może znacznie wpłynąć na jego wytrzymałość w tym miejscu.



[Paprykarz]

Popraw mnie jeśli się mylę ale to chyba nie ten sam uchwyt, który wrzucił na fotce Sebalos? W Twoim widzę plastikowe części łączące "imadło" z rurką uchwytu i gumową końcówkę śruby imadła (co akurat uważam za plus). Choć muszę przyznać, że część, która pękła wygląda bliźniaczo podobnie.

Bardzo możliwe - ale oba jadą na tym samym wadliwym patencie.

[n15]

Pewnie w tym samym co u wszystkich, tak jak na zdjęciu poniżej





 Mam niestety identyczny uchwyt. Na razie jest cały.. Jest ciężki, niewygodny przy przenoszeniu, często gdzieś haczy, nawet przy przechowywaniu często mnie wkurza. Myślałem, że choć w użytkowaniu okaże się równie pancerny, ale jak widać tak nie jest.

 Dziwne, że producenci nie potrafią zrobić czegoś poręcznego, lekkiego, trwałego i w przyzwoitej cenie.

[janih]

faktycznie mój uchwyt miał dużo głębiej wyfrezowane miejsce na śrubę niż ten który pokazał Coma

mój tez miał te elementy plastikowe łączeń - widocznie tańszy odpowiednik jadący na tym samym schemacie - pewnie chinol:)



bądź co bądź to miejsc w którym pękł może wypadałoby sobie skręcić jakoś dwoma płaskownikami/śrubą by wazie pęknięcia otrzymało się chwile a sam transmiter nie poznał z bliska śruby silnika

[sebalos.77]

Panowie! To nie są takie same uchwyty,bardzo podobne lecz inne.A mam pytanko:

pękły podczas pływania czy przy "zbyt fizycznym" montażu?

Edytowane 13 Lutego 2014 przez sebalos.77

[Paprykarz]

Panowie! To nie są takie same uchwyty,bardzo podobne lecz inne.A mam pytanko:

pękły podczas pływania czy przy "zbyt fizycznym" montażu?

Już ustaliliśmy, że nie te same. Obarczone jednak tym samym błędem konstrukcyjnym a mianowicie otworem w miejscu gdzie uchwyt przenosi siły gnące podczas dokręcania. Ten który pokazujesz na zdjęciach i tak jest jeszcze najlepszy, ponieważ nie posiada wyfrezowanego głęboko otworu. A pękały beź użycia "zbyt fizycznego" montażu. Skoro uchwyt przechyla się w lewo/prawo to należy go dokręcić, nieprawdaż ? Inaczej nie spełnia swojej roli.

[sebalos.77]

Rozumiem ,ja montuje do pawęży i nie ma jak go bujać na boki za to go wynosiło do góry jak pływałem powyżej 20km/h





A te połamane to bym do magika co alu spawa zaniósł i za kilka pln by to "pochewtał", otworek też by zalał i gitara,jak nowy i mocniejszy .

Edytowane 13 Lutego 2014 przez sebalos.77

[thug]

O ile jest to aluminium, a nie jakis niespawalny stop

[makamba]

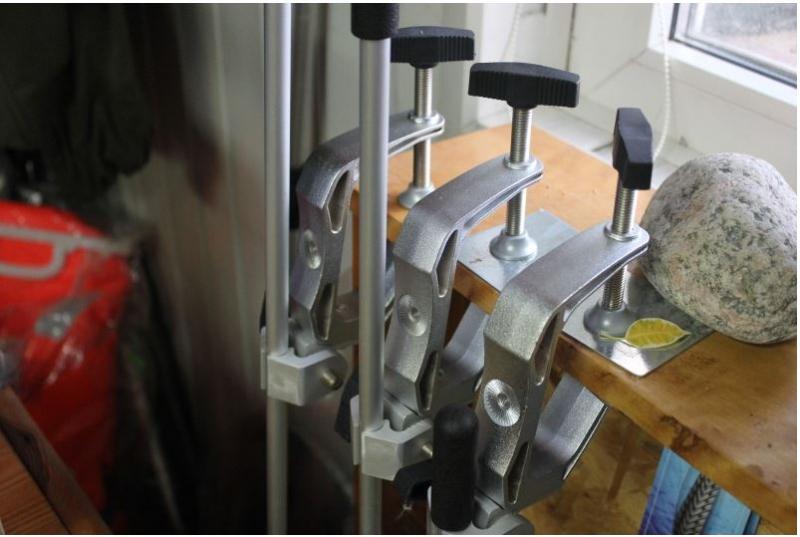

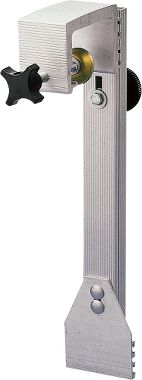

To może lepiej zaszaleć i szarpnąć się na pancerny uchwyt na lata - Amiaud ?

Strona 18 i 19 w katalogu.

http://www.calameo.com/read/003095476d045424b1dbd

[coma]

Coś podobnego jest w decathlonie ale cena dla mnie za wysoka: http://www.decathlon.pl/uchwyt-do-echosondy-id_8209401.html

[AnrzejT]

W UK chlopaki przerabiaja mocowanie do pawezy ze starych silnikow elektrycznych na uchwyty do przetwornika





[Paprykarz]

Jak mają dostęp do starych części to pomysł jest świetny. Zakup uchwytu, rurki (najlepiej nierdzewka albo kompozytowy oryginał minn koty ) wykonanie mocowania samego przetwornika to już niezły koszt. No i wielkość całości powoduje, że jest mało praktyczne w trakcie przewożenia. Ale bezapelacyjnie wygodne (możliwość podnoszenia podczas przelotów z dużymi prędkościami) i bezpieczne.

[janih]

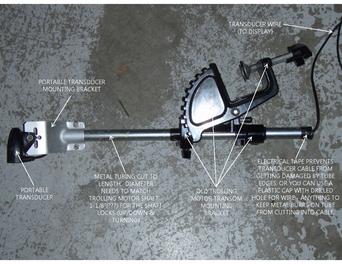

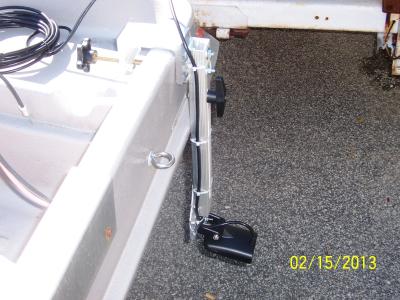

AndrzejT mowi chyba o takim rozwiazaniu

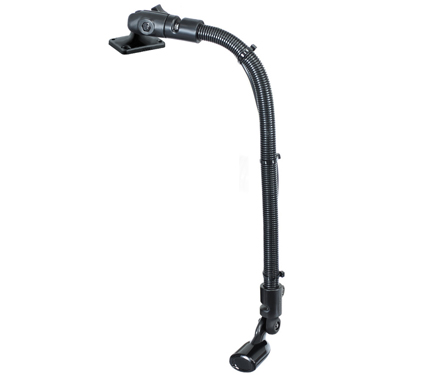

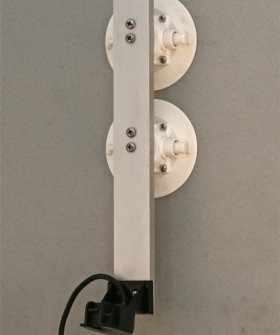

w miedzy czasie znalazłem kilka rozwiązań które może podpowiedzą, nakierują jak zrobić samemu



[Paprykarz]

Wszystkie z kolumnami z szerokiej blachy  się nie sprawdzą ze względu na opory hydrodynamiczne. No chyba, że będziemy pływać z prędkościami do 10 km/h. Mimo wszystko rurkę najlepiej będzie opływać woda.

[mario]

Zgadza się, ale w mocowaniu na rufie już będą odpowiednie.

[Gumofilc]

http://jerkbait.pl/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=154472



Ten uchwyt nabylem na wyjezdie bo rozwalil mi sie taki "ogolnodostepny w Polsce" . Nadaje sie jak dla mnie wylacznie do mocowania na pawezy lodki/pontonu i ....wymagal niezlego ubrania przeciwdesczowego bo przy rozpedzniu lodki dawal niezly prysznic. Na niektorych typach lodek pojawia sie tez klopoty z mozliwoscia usytuowania w odpowiednim m-cu (ja musialem przyczepic blisko sruby i rozwalilem sobie nia induktor)



Co do uchwytow z takim ksztaltem imadla, jak ten, ktory ja wstawilem to zdziwienie ....do tej pory rozwalalo mi sie w nich tak: zaciski obejmujace rurke(najczesciej), polaczenie z imadlem a nawet galki do zakrecania sruby nie umieli zrobic bo po ktoryms razie "rozkladala sie" na czynniki 1sze...natomiast imadla nie udalo mi sie ulamac i wykorzystalem je do tworzenia swoich roznych ustrojstw przykrecanych do burty. To znaczy, ze tam w miare jest sama ta aluminiowa rurka...



Co do uchwytu na bazie imadla do Minnkoty niezly pomysl ale tylko wtedy gdy uzywamy stacjonarnie - toporne i upierdliwe w przenoszeniu i ilosci zajetego m-ca.



W swojej lodce nie ma wiekszego problemu z montazem przetwornika - wystarczy zachowac wytyczne, ktore kazdy producent echa wypisuje na ulotce. Dalej to juz wybor techniki - albo wiercic albo kleic. Natomiast, zeby ustrojstwo bylo w pelni przenosne, zajmowalo niewiele m-ca w lodce, nadawalo sie do montazu i demontazu w wielu m-cach na lodce oraz na kazdym typie lodki....to musi tak wygladac mniej wiecej jak to co wkleilem.

Zeby bylo w pelni uzytkowe, trzeba by przewidziec przekladanie preta odwrotnie, tak aby przy lapaniu imadlem "wzdluz" burty("pionowo") nadal byla mozliwosc podniesienia 1 ruchem do gory. A moze i sie da? Nie wiem, rzecz jest jeszze swieza..sprawdze...



Problem wydaje sie blahy natomiast zapewniam, ze niektorym napsul juz wiele krwi. Podobnie jak problem uzywania wypozyczanych silnikow ale to juz nie do komentowania bo off topic.



Bedzie chwila czasu to wkleje zdjecie co z desperacji wykombinowalem kiedys by w niemal kazdych warunkach JAKOS miec odczyt, chociazby kiepski...



Gumo

[Gumofilc]

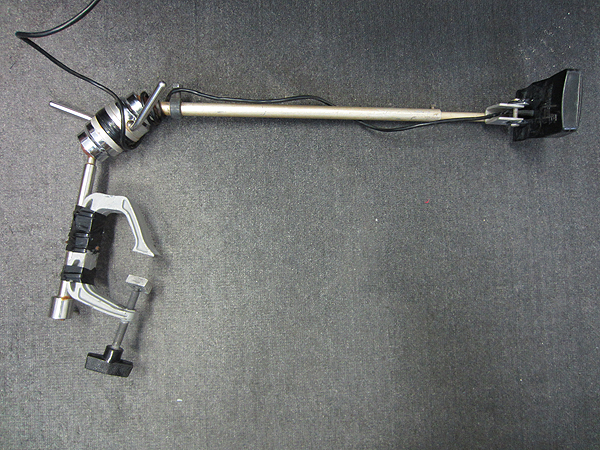

No, udalo mi sie znalezc czas....wiec na 1 ogien wynalazek... . Tutaj zostalo tylko imadlo z konstrukcji kupionej, rurki i reszta to juz moj pomysl. Wykorzystalem uklad 2 gniad mocujacych niegdys jakas aparature - te wajhy zaciskaja glowki zakonczen regulujac wyhylenia do kata prawie 180st kazda. To daje mozliwosc ustawienia przetwornika prostopadle do powierzchni wody w kazdej sytuacji, warunkiem jest mozliwosc (w ogole) pewnego zamocowania imadla.

Oczywiscie widze, ze imadlo tez musialem przerobic - zalozony kawalek aluminium na miejsce docisku imadla bo "fabryczne" nie dzialalo a pozniej rozpieprzylo sie...





Dalej widac takie rozwiazanie, ktore mialo byc do samolotu z uwagi na teleskopowo wysuwana rurke (co jest ok pod warunkiem, ze "zacisk" ustalajacy wysuniecie dziala pewnie - czego nie mozna powiedziec o tym produkcie). Imadlo najgorsze chyba z mozliwych, bo galka do dokrecania byla ową, ktora rozczlonkowywala sie na 2 czesci podczas dokrecania (zostala zalana zywica i ustalona przetyczka) a i ta aluminiowa koncowka z 2 strony dziala tak sobie srednio.

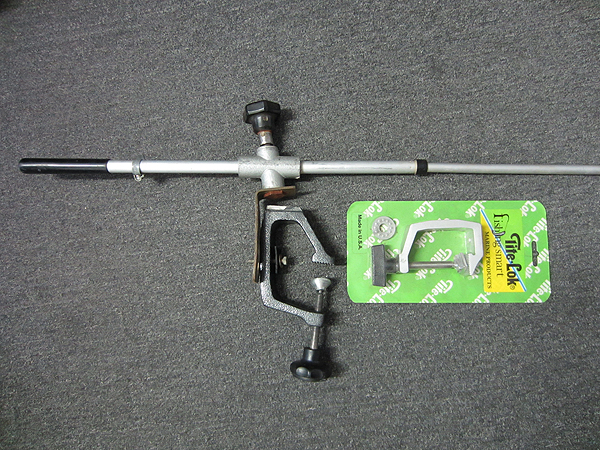

Obok lezy imadelko Title looka..jako przestroga dla ewentualnych konstruktorow  - ksztalt nie nadaje sie do zamocowania na burcie, sruby nie wykorzystamy w "naszych" imadlach z uwagi na gwint calowy..za to koncowka po rozgieciu i zalozeniu na "nasz" uchwyt zapewni pewne trzymanie...

Konstrukcja ma piete ahillesowa- brak mozliwosci innej regulacji kąta niz wyginanie tej mosieznej blachy...





Nastepny "uchwyt" to nedzne resztki tego co pozostalo z 2szt...na jednym kawalku widac m-ce ulamania- dalej bylo laczenie z imadlem. Te mniejsze kawalki to fragmenty sciskajace rurke(pochadzace z 2 roznych "uchwytow")





Natomiast uchwyt, ktory pokazalem wydaje sie, ze nie ma wiekszej czesci w/w wad albo ujmujac rzecz po prostu -nadaje sie do uzytku(czego nie mozna powiedziec o tym czyms co sie nam serwuje na co dzien)

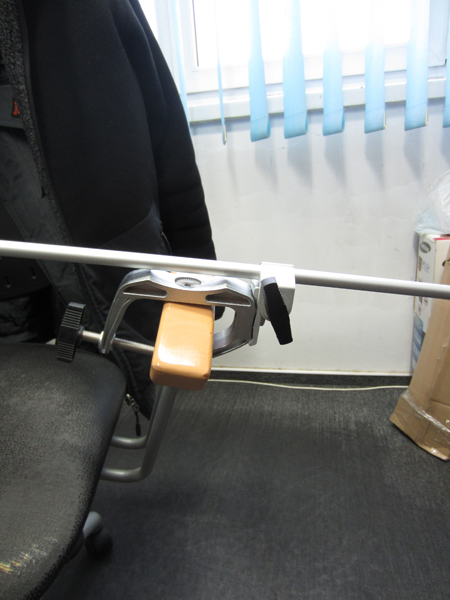

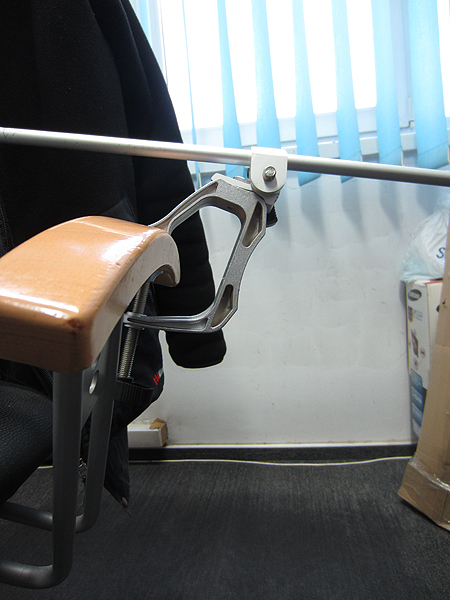

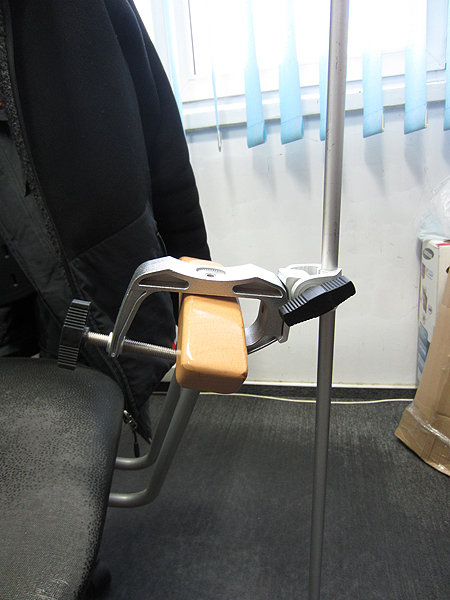

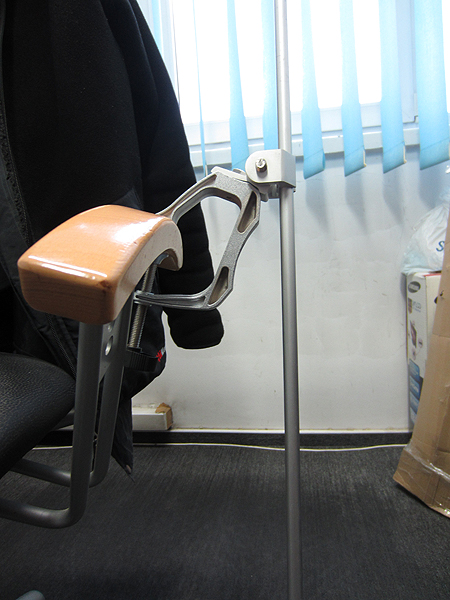

Wykorzystalem porecz fotela jako takie zamarkowanie burty lodzi - na pierwszych 2 zdjeciach widac jak to dziala, gdy sprawa jest prosta(chyba ze lodka nie taka) - mocowanie imadla w poprzek burty, nastepnie jak chcemy poplynac szybko dalej podnosimy...







Nastepne 2 zdjecia w syt. mniej komfortowej, gdy burta/ pawez jest za szeroka dla imadla ale jest dostepny kolnierz w/w burty. Wowczas trzeba odkrecic szczeki uchwytu, tak aby wyjac rurke i obocic ja o 180 st, zakrecic szzceki i niestety zakrecac "od strony wody". Jednakze (o ile uda sie nam to zrobic) trud sie oplaci bo nadal mozemy podniec uchwyt 1 ruchem.







Oczywiscie pojawia sie "haczyki" bo wyjdzie sprawa podkladek ciernych, ktore umozliwiaja wykonanie 2 operacji "na raz"(podniesienie czujnika z wody oraz regulacje glebokosci zatopienia czujnika) oraz znieksztalcenia rurki, ktore w miare uplywu czasu sa nieuniknione...ale jezeli to pojdzie tak jak widac/jak mnie uczy doswiadczenie to to jest warte polecenia rozwiazanie mimo, ze pozornie nic nowego nie wnosi...



Gumo

[coma]

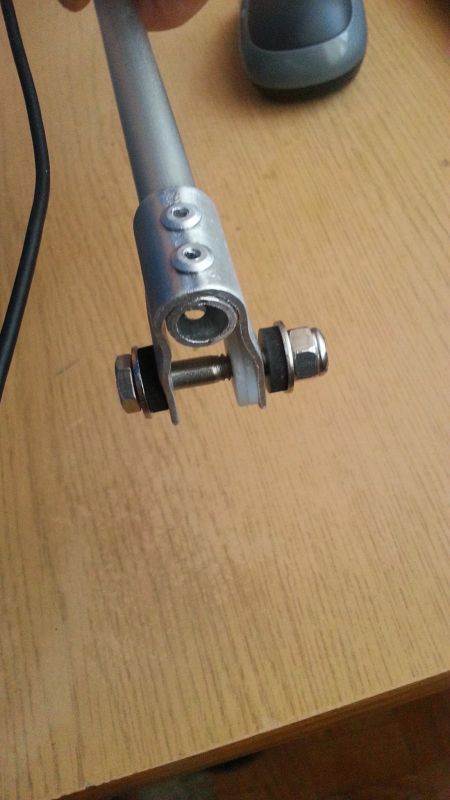

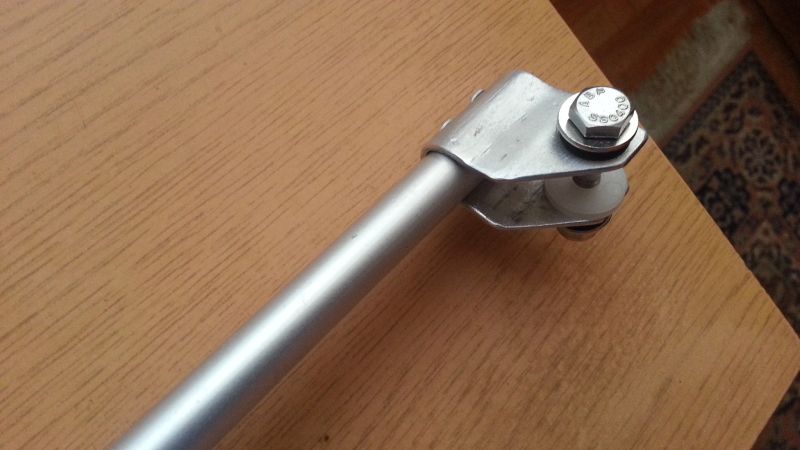

Ja zdecydowałem się jednak na uchwyt od thymallusa. Pytanie - jak zamocowaliście na nim sonar? Rurka uchwytu ma tylko nawiercone dziurki a nie ma "blaszek" do zamocowania trancudera... Czy da się osobno dokupić taką część? Czy może coś źle kminię i sonar dokręca się bezpośrednio do rurki?

Edytowane 16 Marca 2014 przez coma

[thug]

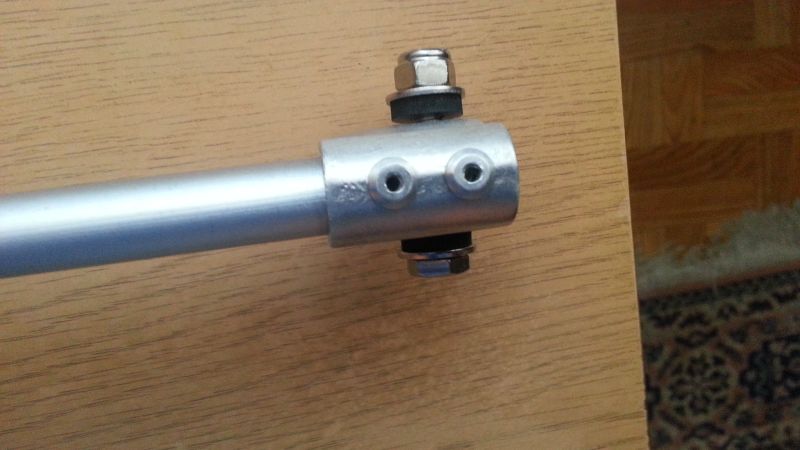

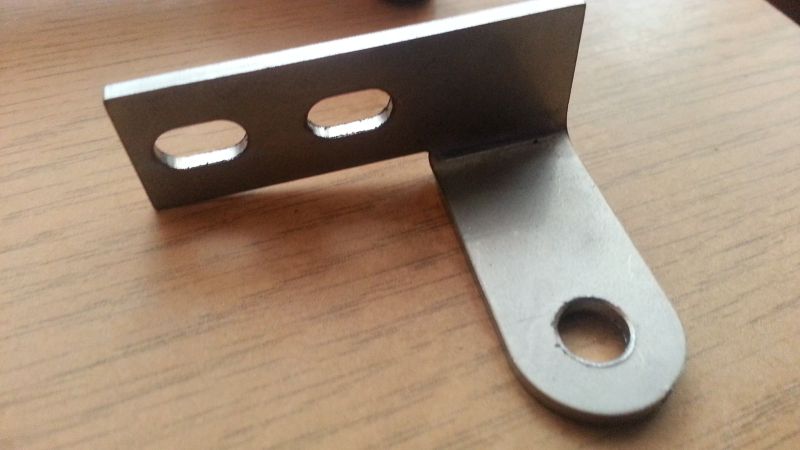

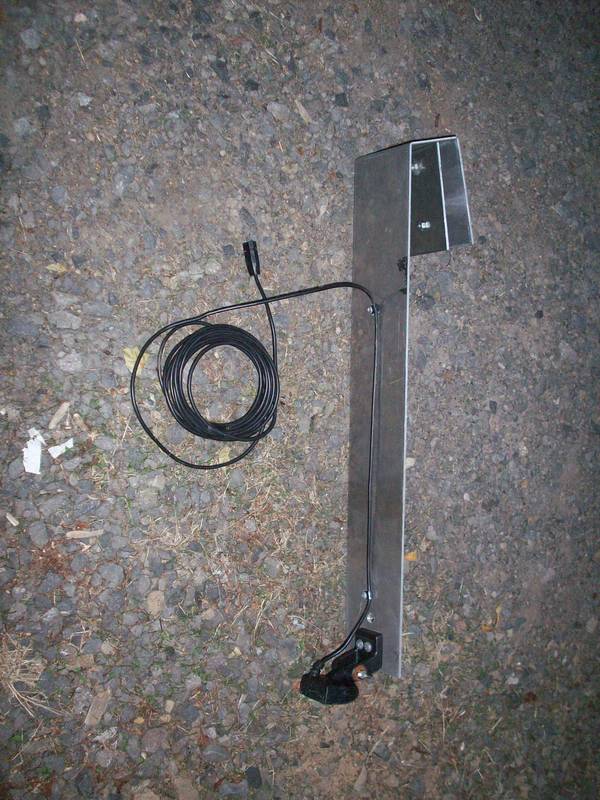

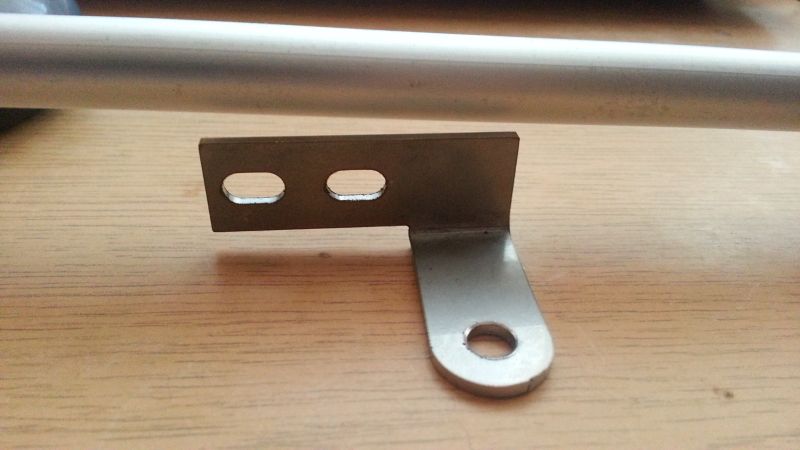

Miałem ten sam problem, rozwiązałem go w następujący sposób. Wyciąłem i wyprofilowałem sobie z kawałka aluminiowej blachy potrzebny uchwyt. Mogłem wykorzystać fabryczny uchwyt, który montuje się na wkręty do pawęży, ale nie chciałem go niszczyć.

Zrobiłem dwa rodzaje uchwytów, wykorzystałem jeden.





Edit. jak nic nie wykombinujesz to mogę wysłać ci tą blaszkę, której nie użyłem. Ale trzeba do niej przesunąć jeden otwór o jakieś 5mm. To znaczy skrócić sztycę o 5mm. i nawiercić wyżej jeden otwór. Blaszka jest z kwasówki.

Edytowane 16 Marca 2014 przez thug

[coma]

Dzięki za odpowiedź. Myślałem, że można gdzieś dorwać jakiegoś gotowca ale jak nie to sam spróbuję pokombinować. Jeśli nie wyjdzie to zgłoszę się do Ciebie po tą blaszkę. Pozdrawiam
Na fishing mart jest np. takie ustrojstwo ale to chyba nie będzie do końca pasować http://www.fishing-mart.com.pl/sklep/pl/popenphoto.php?file=../p/s3/1267080940.jpg

[thug]

No nie raczej, tyle byś musiał przerabiać, że lepiej zrobić od nowa. Blaszka alu 2mm, nie jest trudne w obróbce
