Uchwyt / mocowanie przetwornika echosondy

[Maciejowaty]

Witam,



Panowie , jak montujecie przetwornik echosondy na dwupłaszczowych łodziach  z grubymi burtami ?

Widziałem jakieś uchwyty na przyssawce ,ale boje się ,że zgubie przetwornik przy szybszym pływaniu



pozdro.

M.

[godski]

Jutro postaram się znaleźć.

[Intro]

Ten pasek to jakiś specjalny materiał?. Jaki klej zastosowałeś?. Jak wyciągasz uchwyt z przetwornikiem?

Edytowane 4 Listopada 2022 przez Intro

[godski]

Ten pasek to jakiś specjalny materiał?. Jaki klej zastosowałeś?. Jak wyciągasz uchwyt z przetwornikiem?

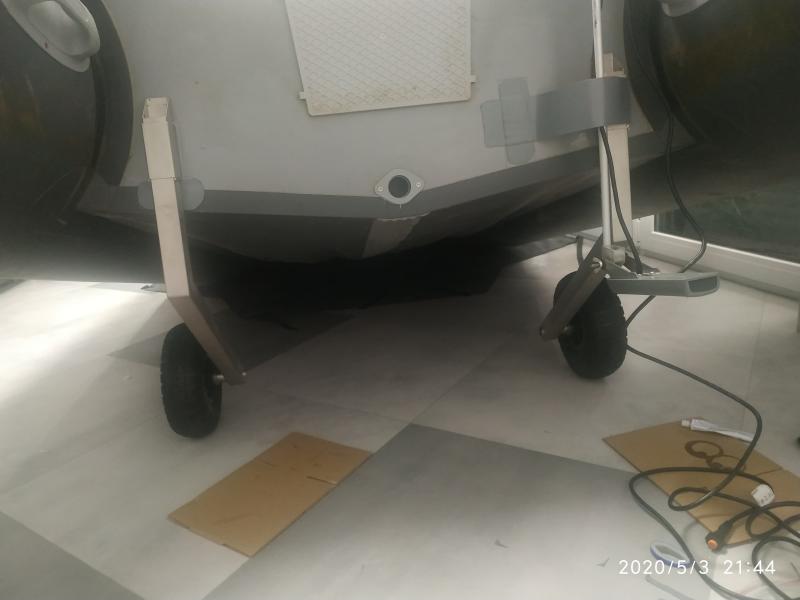

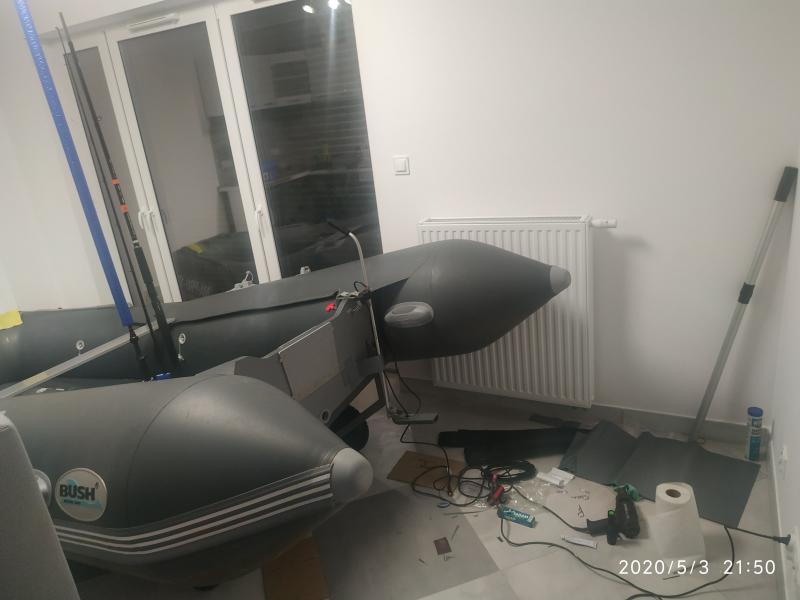

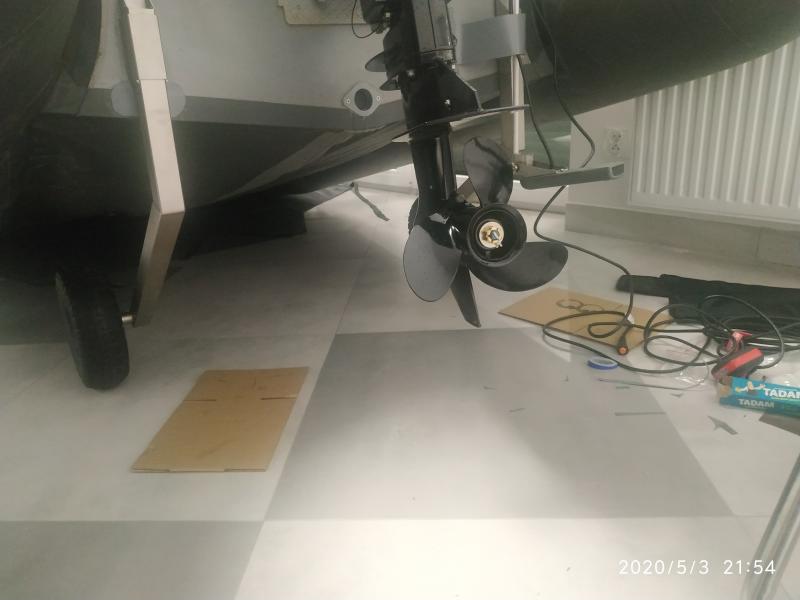

Niestety nie pamiętam czym kleiłem ale trzyma cie mocno. Pasek z materiału zapasowego z pontonu. Składam po prostu przetwornik (jest tam motylek aby łatwiej odkręcić i podkładki gumowe aby nie latał) i wyciągam. Mega tanie rozwiązanie praktycznie bez kosztów.











Edytowane 4 Listopada 2022 przez godski

[Intro]

Masz taki pasek na zbyciu może?

[godski]

Masz taki pasek na zbyciu może?

Chyba tak, brałem kiedyś od Ryśka Maverica trochę materiału z których robią pontony.

[Pat92]

Panowie.

Pacjent wigry 360 przetwornik GT52.

Ma ktoś jakiś sprawdzony patent aby można było pływać w ślizgu z echo + boczny aby silnik nie zasłaniał?

[Koza11]

Panowie.

Pacjent wigry 360 przetwornik GT52.

Ma ktoś jakiś sprawdzony patent aby można było pływać w ślizgu z echo + boczny aby silnik nie zasłaniał?

ale w ślizgu to pewnie nie masz tak czy siak bocznego. Pantograf jest od takich rzeczy, by odsunąć silnik od pawęży i zmieśćić pomiędzy przetwornik

[Pat92]

ale w ślizgu to pewnie nie masz tak czy siak bocznego. Pantograf jest od takich rzeczy, by odsunąć silnik od pawęży i zmieśćić pomiędzy przetwornik

no w ślizgu zalezy mi na strukturze dna, a boczny chce miec plywajac 5-7km/h standard

[Bartek1989]

Regulowany przetwornik, do płynięcia w ślizgu do góry, do bocznego w dół i obracasz pod łódkę

[AngusCK]

Witam Kolegów.
Pływam pontonem (Kolibri 280) z silnikiem elektrycznym z maksymizerem i zerkam na echo Humminbird Helix 7 G3

Mam trzy pytania i prośbę o odpowiedzi na nie:

1.  W jaki sposób zamontować przetwornik, aby silnik nie ograniczał jednostronnego widoku SI ?
2. Czy poniższe mocowanie przetwornika pod obudową silnika elektrycznego pozwoli mi w pełni korzystać z SI bez zakłóceń?





3. Na jakie odległości (wysokości) od dolnej części pawęży pontonu powinna znajdować się śruba napędowa silnika elektrycznego?


Pozdrawiam Paweł

[pasazer]

Witam Kolegów.

Pływam pontonem (Kolibri 280) z silnikiem elektrycznym z maksymizerem i zerkam na echo Humminbird Helix 7 G3

Mam trzy pytania i prośbę o odpowiedzi na nie:



1.  W jaki sposób zamontować przetwornik, aby silnik nie ograniczał jednostronnego widoku SI ?

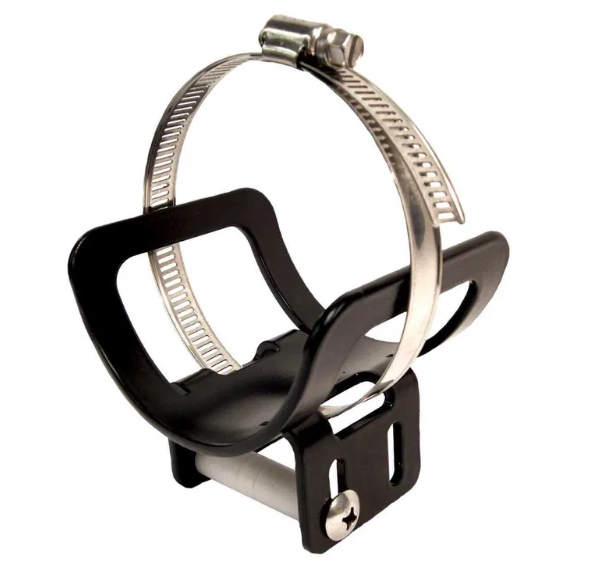

2. Czy poniższe mocowanie przetwornika pod obudową silnika elektrycznego pozwoli mi w pełni korzystać z SI bez zakłóceń?

Uchwyt przetwornika.jpg





3. Na jakie odległości (wysokości) od dolnej części pawęży pontonu powinna znajdować się śruba napędowa silnika elektrycznego?





Pozdrawiam Paweł

1. na burcie, przetwornik poniżej dna łodzi.

2. Jak zastosujesz ten uchwyt to Twoje następne pytanie będzie ,, jak pozbyć się zakłóceń,,

[adiz1]

Przetwornik Garmin "dual beam" (od Strikera 4 plus, ale to samo jest chyba w zwykłej "czwórce" i w innych starszych, prostych echosondach Garmin). Taki prosty, dwuzakresowy, "krępy" w budowie, do tego firmowy - uniwersalny (taki gruby), plastikowy  uchwyt do pawęży. Chcę to przykręcić na stałe do pawęży pontonu z płaską sklejkową (sztywną) podłogą. Czyli generalnie bardzo płytko zanurzona jednostka. Na jakiej głębokości od lustra wody powinien znaleźć się przetwornik? Wystarczy, że będzie swoją płaszczyzną dotykał powierzchni wody, ma być zanurzony do połowy, czy też powinien być zanurzony cały pod wodą i wystawać znacznie poniżej poszycia pontonu? Pytam bo to mój pierwszy kontakt z sonarem wędkarskim w ogóle. Do tego charakterystyka moich łowisk jest taka, że są miejscami i okresowo mocno zarośnięte do samej powierzchni i chciałbym swobodnie się przemieszczać po akwenie, bez obawy, że zaczepię zielskiem o przetwornik i w najlepszym razie ciągnął  za sobą kępy roślin. Dziękuję i pozdrawiam.

[radeqs]



1.  W jaki sposób zamontować przetwornik, aby silnik nie ograniczał jednostronnego widoku SI ?

Ja w moim pontonie cały przetwornik schowałem pod dnem pontonu. Zrobiłem sobie z cienkiej nierdzewki blachę do której przykręcam przetwornik (garmina). Przód blachy (kształt języka) wchodzi do kieszonki, którą zrobiłem z łaty PCV i przykleiłem do dna pontonu około 20 cm przed krawędzią dna i rufy,. Koniec blachy mam zagięty pod kątem 90stop. i przykręcony do dolnej krawędzi rufy. W ten sposób przetwornik nie jest przysłaniany przez silnik.

Edytowane 17 Listopada 2022 przez radeqs

[Tresor]

Wystarczy, że będzie swoją płaszczyzną dotykał powierzchni wody, ma być zanurzony do połowy, czy też powinien być zanurzony cały pod wodą i wystawać znacznie poniżej poszycia pontonu?

Wystarczy aby dotykał wody, jak dasz równo z podłogą będzie lux, nawet jak staniesz na piasku nic mu się nie stanie. Pomyśl nad regulowaną szyną jest bardziej rozwojowa, ja sprzedałem stary ponton i przełożyłem do nowego, w tym czasie zmieniłem też echo. Szyny są na allegro. Pamiętaj o dobrym zabezpieczeniu otworów najlepiej jakimś Sikaflexem.

[adiz1]

Wystarczy aby dotykał wody, jak dasz równo z podłogą będzie lux, nawet jak staniesz na piasku nic mu się nie stanie. Pomyśl nad regulowaną szyną jest bardziej rozwojowa..

Zrobiłem tymczasowe, regulowane, mocowanie przetwornika do pawęży. Przez zrobieniem w niej dziur jeszcze przetestuję głębokość zanurzenia. Pomysł z szyną bardzo mi się podoba - widziałem to na Twoim filmie na YT. Prawdopodobnie pójdę docelowo w takie rozwiązanie. Dziękuję i pozdrawiam

[JohnyKriss]

Witam. Czy jest ktoś kto posiada, wykonuje lub wykonywał uchwyt do pontonu pod livescopa/ panoptixa,i mógłby się pochwalić fotkami jak to wygląda?

[Pitpno]

Który uchwyt do livescope wybrać? Cały aluminium / nierdzewka czy z elementami plastiku?



[Matteoo]



Ten co Ci pasuje bardziej z montażem, jeżeli to nie pomoże to tańszy . Ja osobiście brał bym ten z nierdzewki bez aluminium, trwalszy.

Edytowane 1 Grudnia 2022 przez Matteoo

[cudak]

Witam,



Ktoś wie, czy można jeszcze kupić ten uchwyt ? post #122



http://jerkbait.pl/topic/24310-uchwyt-do-przetwornika-echosondy/page-7



Na allegro wyświetla "ostatnie logowanie 08 kwietnia 2020"



Ktoś coś może pomóc ?

Edytowane 29 Stycznia 2023 przez cudak

[marioligi]

Jeżeli Ci się nie spieszy to może znajdę jeden którego nie zamontowałem

[cudak]

Jeżeli Ci się nie spieszy to może znajdę jeden którego nie zamontowałem



Byłbym bardzo wdzięczny. Potrzebuje jak się zacznie sezon.

Edytowane 30 Stycznia 2023 przez cudak

[amalker]

Potrzebuję porady.

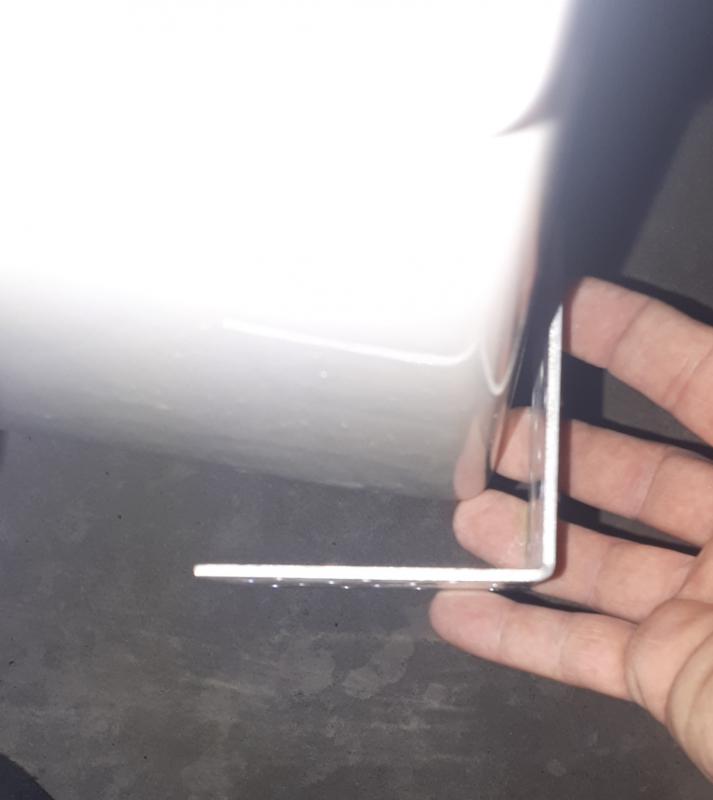

Muszę dorobić kostkę by uzyskać powierzchnię prostopadłą do osi łodzi.

Do głowy przychodzi mi poliamid i cięcie wodą ale mam wątpliwości czy jestem w stanie to dobrze wyznaczyć w cadowskim wydaniu, szczególnie, że krzywe są w obu kierunkach niczym piłka.

Może jednak lepiej użyć prostszego materiału w obróbce i zrobić to ręcznie ? Tylko czego ? Wolałbym nie stosować drewna...

Ma ktoś jakieś pomysły ?







[Marcipas]

Nie wiem jak dużą/grubą potrzebujesz. Może polietylen z np przemysłowej deski do krojenia. Takie deski potrafią mieć 30mm grubości.

[amalker]

Jest prostszy w obróbce, papierem ściernym ogarnę ?

[Marcipas]

To po prostu plastikowa deska do krojenia tylko, że grubsza. Jak masz możliwość to podjedź do jakiegoś makro itp. Ja dostałem od kolegi 15mm i spokojnie można by to obrabiać.
