Uchwyt / mocowanie przetwornika echosondy

[Maciejowaty]

Witam,



Panowie , jak montujecie przetwornik echosondy na dwupłaszczowych łodziach  z grubymi burtami ?

Widziałem jakieś uchwyty na przyssawce ,ale boje się ,że zgubie przetwornik przy szybszym pływaniu



pozdro.

M.

[Dano-G]

@Dano robiłeś to sam ? Czy gotować gdzieś nabyłes?

Zobacz ofertę: Uchwyt do echosondy

http://allegro.pl/ShowItem2.php?item=6890806302





Całe 60 zł + wysyłka.

To znajomy producent. Jak zabraknie - dorobi ;-)





Tapatalknięte z komórki

[Dano-G]

 Dano^ , mam identyczny uchwyt -zdaje świetnie egzamin , wygodny do transportu z przetwornikiem ,echem i uchwytem echa w jednej skrzynce.

Montaż do łodzi szybki i pewny , nic nie chlapie

Gustowna skrzynka

[kuko]

 Dano^ , mam identyczny uchwyt -zdaje świetnie egzamin , wygodny do transportu z przetwornikiem ,echem i uchwytem echa w jednej skrzynce.

Montaż do łodzi szybki i pewny , nic nie chlapie .

Co do rzekomego chlapania tego typów uchwytów. Gdzieś wcześniej była dyskusja i opinie, że  tego typu konstrukcje się nie nadają do szybszych łódek bo za duży opór wody, i chlapią....

Ano ja też potwierdzam, że nic nie chlapią jak się je ustawi tak jak trzeba. Jak płytka zawsze jest powyżej linii dna albo na równo -  a sam przetwornik schodzi poniżej - wszystko gra i buczy co widać na załączonym obrazku z mojej łajby.

[MajKar]

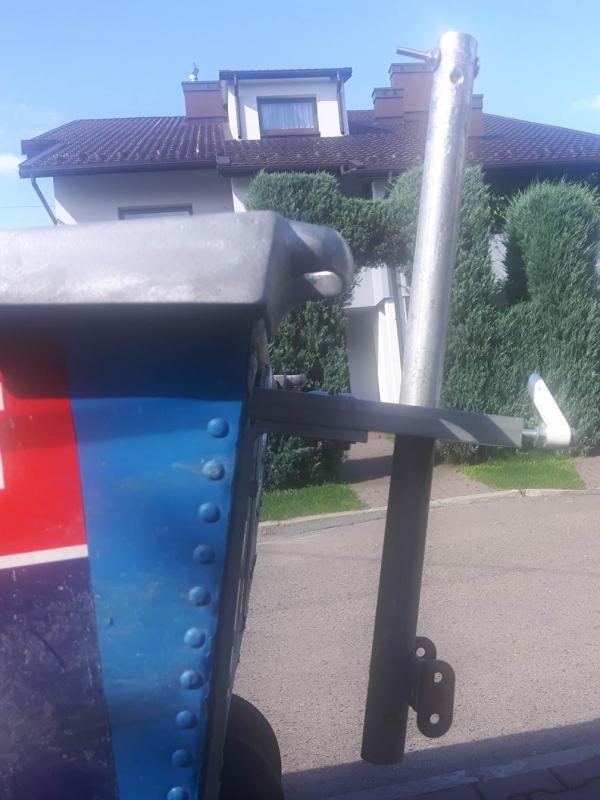

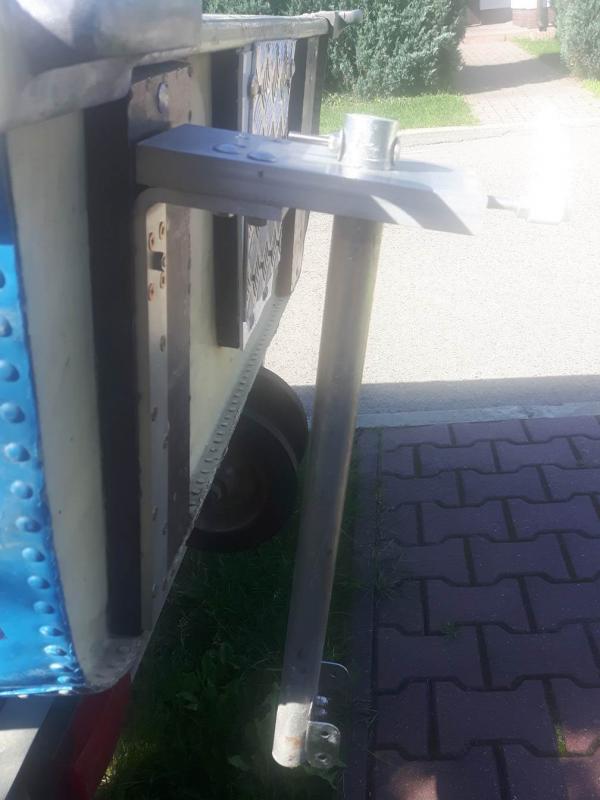

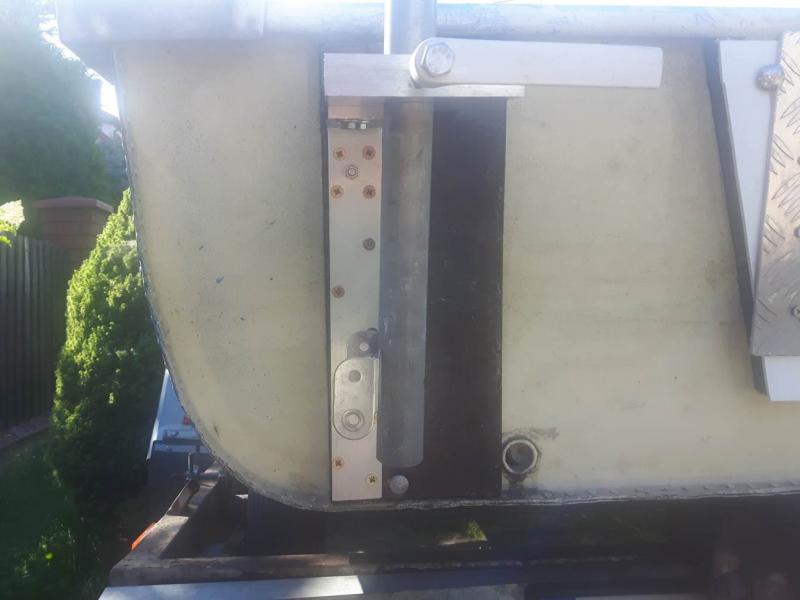

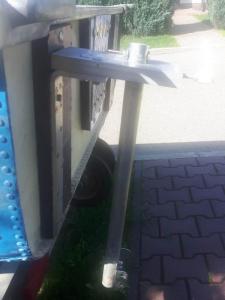

]Ciężko znaleźć uchwyt bardzo solidny a szkoda stracić przetwornik bo coś się ułamie, pęknie, wygnie.  Zrobiłem coś takiego.





















Edytowane 26 Lipca 2017 przez MajKar

[Grzesiak cast]

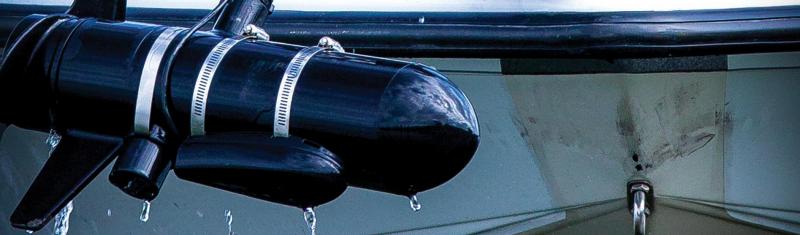

Mam pytanie plywam tylko na elektryku gdzieś czytałem że można podpiąć czujnik do silnika tzn pod silnikiem za śruba i nie przeszkadza to w niczym. Miałem modzic jakiś uchwyt ale jak można go przypiąć to by mi to pasowało.

[kuko]

Można coś takiego zrobić ale jak dla mnie umieszczanie przetwornika jako najniżej polozonego elementu w łódce..... nie bardzo, szczególnie jak wplywasz na płyciznę. Chwilą nieuwagi i nieszczęście gotowe.

Edytowane 26 Lipca 2017 przez kuko

[Dano-G]

Osobiście bym jeszcze używał oddzielnego zasilania dla silnika i dla echa. Zawsze mi siało na echu jak płynąłem na elektryku

[Grzesiak cast]

Oddzielne zasilanie jak najbardziej jest. Echo to eagle więc strasznie żalu bym nie miał. Silnik minnkota 30lbs i w sumie to jak przymierzylem przetwornik to jest jako tako zabezpieczony przez śrubę i ster. O plycizne się nie martwię bardziej chodziło mi o zakłócenia.

[bierjoza]

]Ciężko znaleźć uchwyt bardzo solidny a szkoda stracić przetwornik bo coś się ułamie, pęknie, wygnie.  Zrobiłem coś takiego.













@MajKar, czy tak gruba rurka nie powoduje turbulencji w przepływie wody wokół przetwornika podczas pływania szybciej niz np 10 km/h ? a co za tym idzie zakłóceń na ekranie echa - ja tak kiedyś miałem.

Jak walniesz w porządna przeszkodę przy duzej prędkosci to i tak urwiesz przetwornik.

Cienka rurka mi sie po prostu zgięła (przetwornik uratowany) a jak zrobiłem grubą rurkę to innym razem  jak walnęło podczas uderzenia w jakiś konar to taka siła była, że aż huknęło i przetwornik rozpieprzyło.

P.S. jak przeniesiesz przetwornik na prawo od kolumny silnika to śruba nie bedzie Ci wyrzucała wody z pecherzykami powietrza pod przetwornik.







Edytowane 2 Sierpnia 2017 przez bierjoza

[MajKar]

Zakłócenia są dopiero powyżej 25km/h, ale dzięki za radę Bierjoza. Jak o coś zaczepię to faktycznie urwę ale z rufą to nie jest rurka tylko pręt 30 mm płaskownik który przykręciłem do łódki ma 8x40 mm żeby go wygiąć cztero kilowy młot musiałem użyć.

[tasior183]

Witajcie. Po złamaniu dwóch uchwytów i ciągłej irytacji że Total Scan się obraca i jest niestabilny wymyśliłem coś takiego.Kolega mi wyspawał ten uchwyt ze stali nierdzewnej.Profil długości 70 cm i wymiarach 20x20mm . Ramię do montażu z profila 25x25mm. Użyłem starej śruby dociskowej z oryginału. Uchwyt był robiony na szybko. Brakuje w nim zaślepek zamykających oraz zamiast śruby dociskającej będzie pokrętło z gwintem m10.Konstrukcja lekka,mocna i stabilna.



Edytowane 21 Sierpnia 2017 przez tasior183

[Norbert 78]

Elegancki, pływałeś już z nim? Mnie już delikatnie mówiąc, irytuje uchwyt Jaxona, jeśli mógłbyś coś więcej napisać po testach, byłbym wdzięczny. Poproszę kolegę i też mi taki wyspawa

[tasior183]

Jutro testy????????????????????????

[siarq]

Uchwyt zgrabny. Na styl tych jaxonow grubych. Ja już przerobilem te cienkie rurkowe-o kant d.  Jaxon ok tyle że nie można to unieść.  Borika system fajny ale na przetworniki 2szt za delikatne... I jedynym chyba słusznym rozwiązaniem jest to co zapodal @Dano.

[tasior183]

Chciałem żeby był i zgrabny i mocny. Jednak Total waży ponad 1kg. To co @dano dodał jest super ale jeśli używasz ciągle jednej łódki.  A ja na przemian ponton i łódka.

Edytowane 21 Sierpnia 2017 przez tasior183

[godski]

Chciałem żeby był i zgrabny i mocny. Jednak Total waży ponad 1kg. To co @dano dodał jest super ale jeśli używasz ciągle jednej łódki.  A ja na przemian ponton i łódka.

To kupijesz dwie listwy i po problemie. Jedna na pawęż łódki a druga pontonu.

[tasior183]

No tak kolego masz rację. Tylko korzystam z łowisk gdzie jest nakaz korzystania z łodzi ze stanic. I nie po szalejesz @godski.

[siarq]

nie przesadzaj z ta masa totalscan..., na pewno nie wazy 1kg.

[tasior183]

Fakt jest taki że te Jaxonowskie uchwyty są o kant dupy. Czy waży 1kg czy 800 gram czy 1.1 kg to jest mniej ważne. Pozdro

[chlodnica]

nie przesadzaj z ta masa totalscan..., na pewno nie wazy 1kg.

Waży ok.700gr.

[kuko]

To kupijesz dwie listwy i po problemie. Jedna na pawęż łódki a druga pontonu.



Dokładnie! Jaxony tez ze 2 bądź 3 przerobiłem i poszedłem własną drogą.

Osobiście bardzo podoba mi się uchwyt co kol. Dano przedstawił jakiś czas temu z (nierdzewki). Estetyka jest  na b. wysokim poziomie choć wadą jest to że trzeba bezwzględnie kręcić śrubami  do kadłuba bo takiej listewki na klej się nie zamocuje no i jest miejsce na jeden przetwornik.... a licho wie co i jaki wejdzie przetwornik na kolejne sezony



Dla szybszych łódek to jestem trochę sceptyczny czy takie mocowane na zacisk śrubowy się sprawdzaja?

Edytowane 21 Sierpnia 2017 przez kuko

[Dano-G]

Uchwyt zgrabny. Na styl tych jaxonow grubych. Ja już przerobilem te cienkie rurkowe-o kant d. Jaxon ok tyle że nie można to unieść. Borika system fajny ale na przetworniki 2szt za delikatne... I jedynym chyba słusznym rozwiązaniem jest to co zapodal @Dano.

Będę we wrześniu na Turawie - jak coś to na priv możemy sie zgadac. Ciągnę swoją łajbę.

Jestem z tego uchwytu mega zadowolony. Kompletnie nie wpływa na nautykę łodzi - jakby nie było czujnika. Nic nie chlapie i co ciekawe do 48 km/h jeszcze pokazuje odczyty głębokości. Oczywiście opóźnienie duże itp, ale coś tam nadal działa :-)





Tapatalknięte z komórki

[kuko]

Będę we wrześniu na Turawie - jak coś to na priv możemy sie zgadac. Ciągnę swoją łajbę.

Jestem z tego uchwytu mega zadowolony. Kompletnie nie wpływa na nautykę łodzi - jakby nie było czujnika. Nic nie chlapie i co ciekawe do 48 km/h jeszcze pokazuje odczyty głębokości. Oczywiście opóźnienie duże itp, ale coś tam nadal działa :-)





Tapatalknięte z komórki

Każda sroka swój ogon chwali... ale i ja  też przyznam że to Twoje jest b. fajne.

Ja ze swojego też jestem mega zadowolony

pozdr

[Dano-G]

Każda sroka swój ogon chwali... ale i ja też przyznam że to Twoje jest b. fajne.

Ja ze swojego też jestem mega zadowolony

pozdr

To nie moje :-) Jestem tylko użytkownikiem, acz bardzo zadowolonym.

Kupiłem i zamontowałem. Ot filozofia. A ze podeszło cacy, to i chwalę. Ja nie mam możliwości robienia samemu, to korzystam z cudzego ;-)





Tapatalknięte z komórki

[kuko]

Jeszcze jedno co do chlapania wszelkiego tego rodzajów systemów.

Moje rozwiązanie jest - powiedzmy "na oko" dość podatne na chlapanie.... bo płytka jest szeroka.... ale w gruncie rzeczy żadne tego typu rozwiązanie - czy to na rurce, czy na szynie czy czymś innym nie ma prawa chlapać ja sie dobrze ustawi pozycję przetwornika. Sam przetwornik w wodzie a  reszta ma się "chować" w obrysie pawęży....



Edytowane 21 Sierpnia 2017 przez kuko
