Nie dawno założyłem o podobnym tytule wątek z kołowrotkiem stałoszpulowym . Dostałem kilka privów które pokazały że warto było bo kilka osób się odważyło serwisować swoje maszynki.

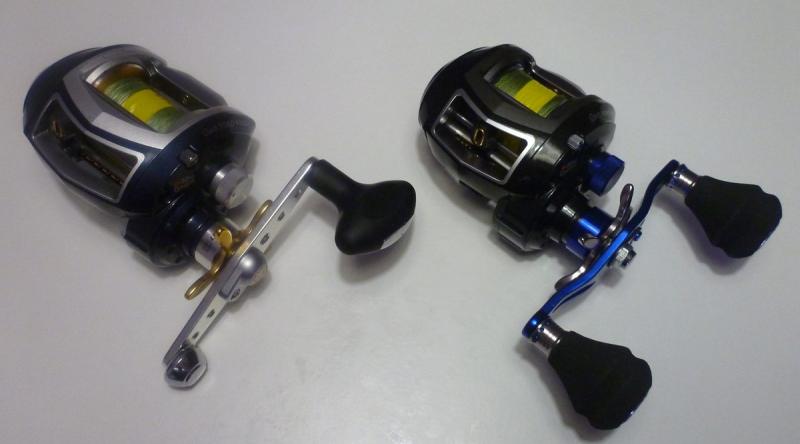

Pogoda nie dopisuję więc postanowiłem przesmarować dwa Toro. i przy okazji kliknąc kilka fotek ,może znów rzesza osób dbających we własnym zakresie o swoje młynki się powiekszy.

Sesję rozbieraną zaliczył Revo Toro NaCl 51 - kilka razy już był nad wodą.

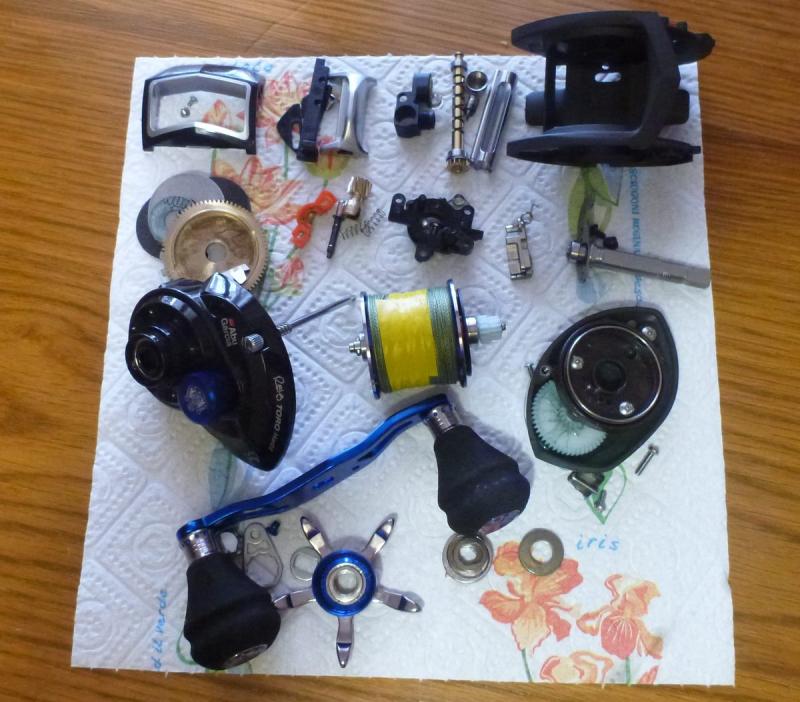

Multiplikator został rozebrany i dokładnie umyty.Przedstawię najwygodniejszą kolejność składania.

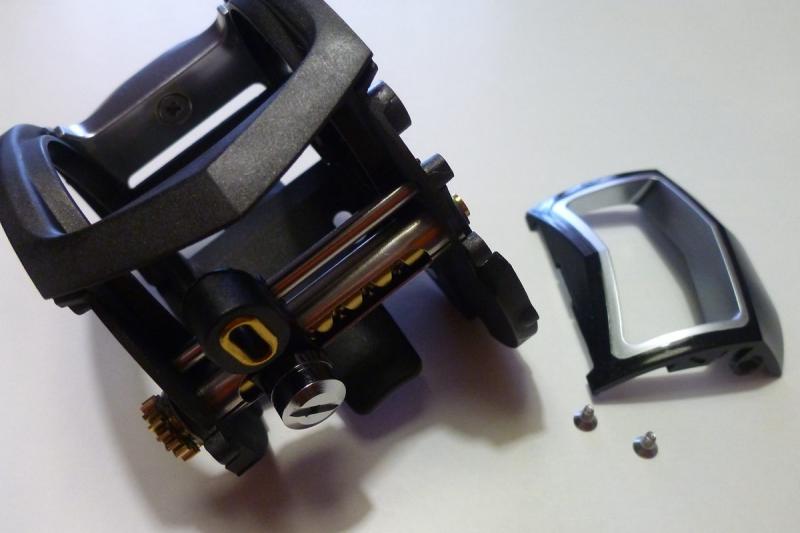

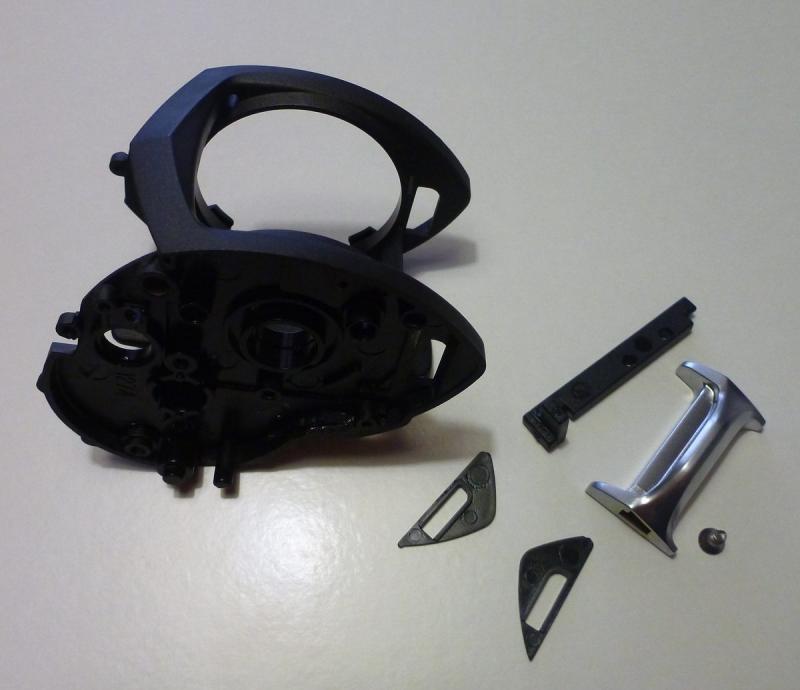

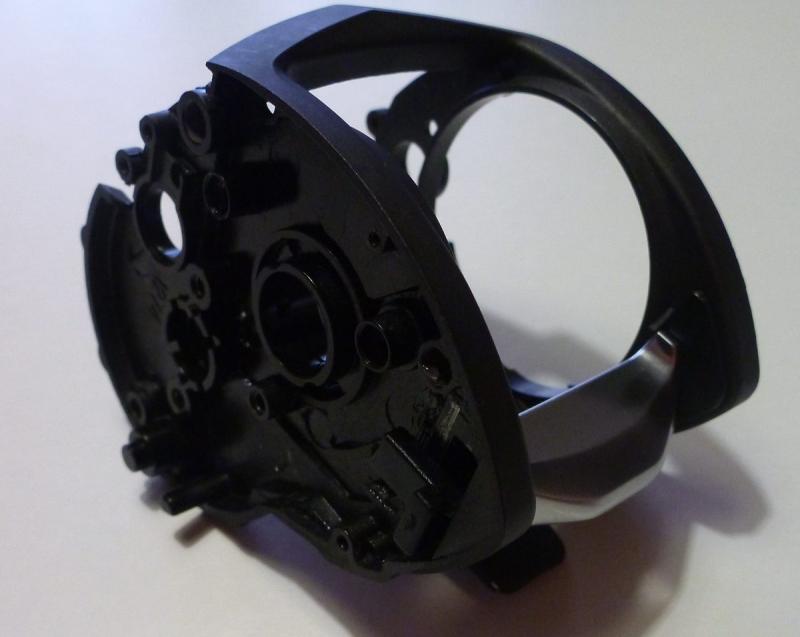

Pierwszy montowany jest spust. Na pustej ramie jest łatwy dostęp do wkrętu.





Wszytkie elementy które w czasie pracy współpracują ze sobą a nie biorą udziału przy rzucie smaruję smarem.

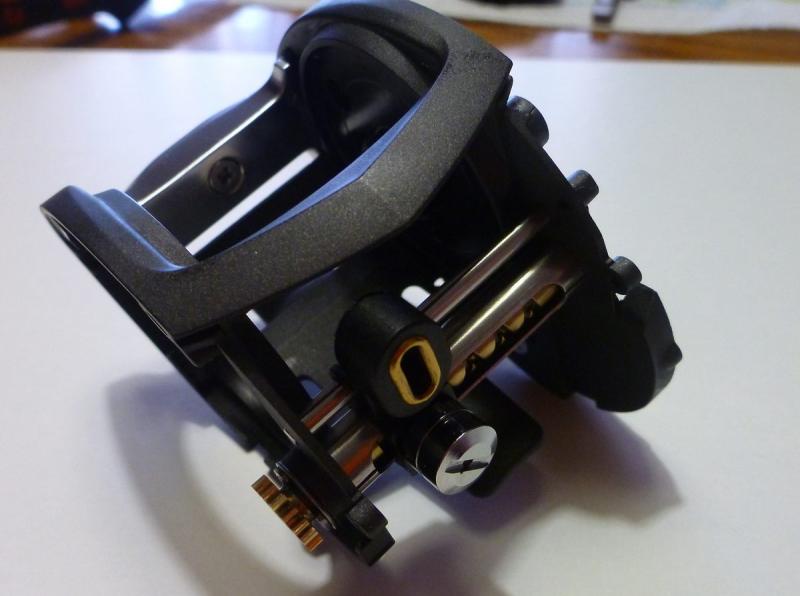

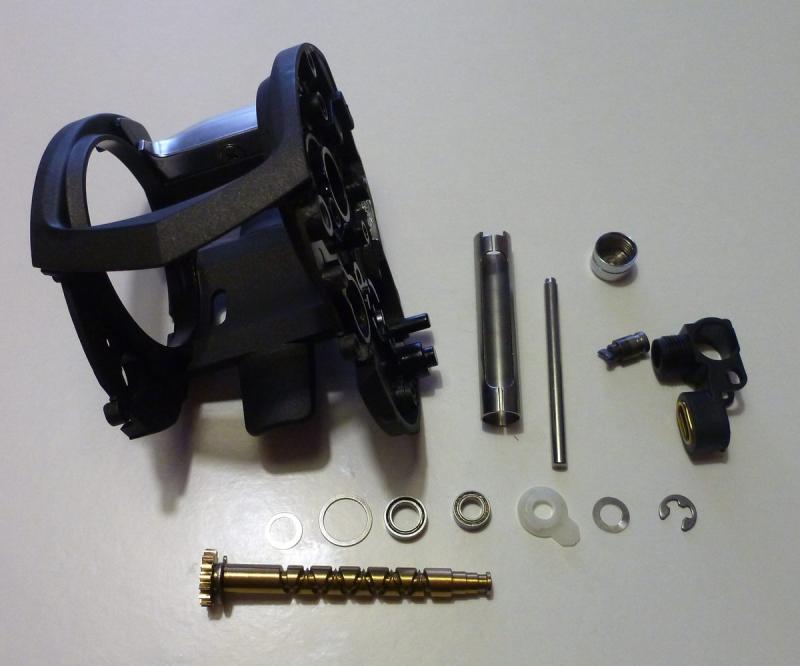

Napęd wodzika który jest sprzężony ze szpulą w czasie rzutu jest oliwiony.

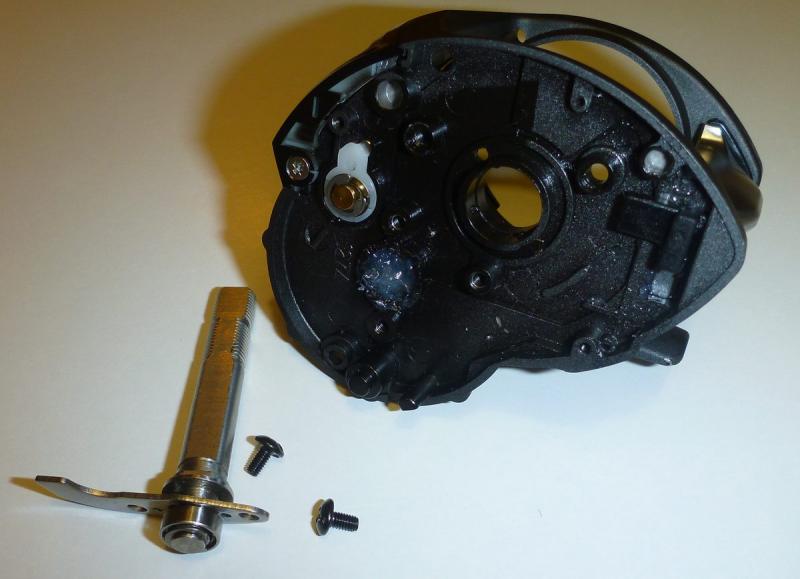

Wałek na który jest zębatka z hamulcem jest na łożysku otwartym . W otwór w którym jest osadzone aplikuję smar. W Abu nie ma otworu do smarowania jaki jest w Shimano.

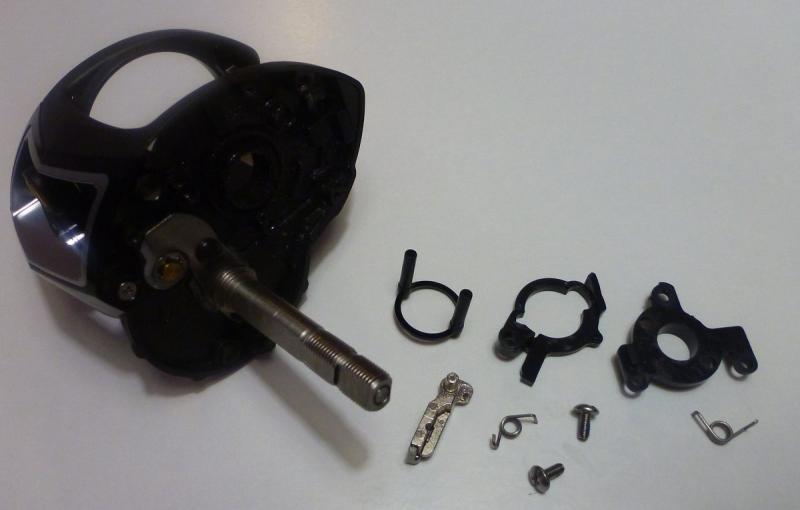

Kolej na elementy działające ze spustem. Smaruję smarem. Sprężynki montuję najpierw w elementach plastikowych a po ich przykręceniu przy pomocy wąskich szczypiec końce sprężynek wkładam w otwory w ramie.

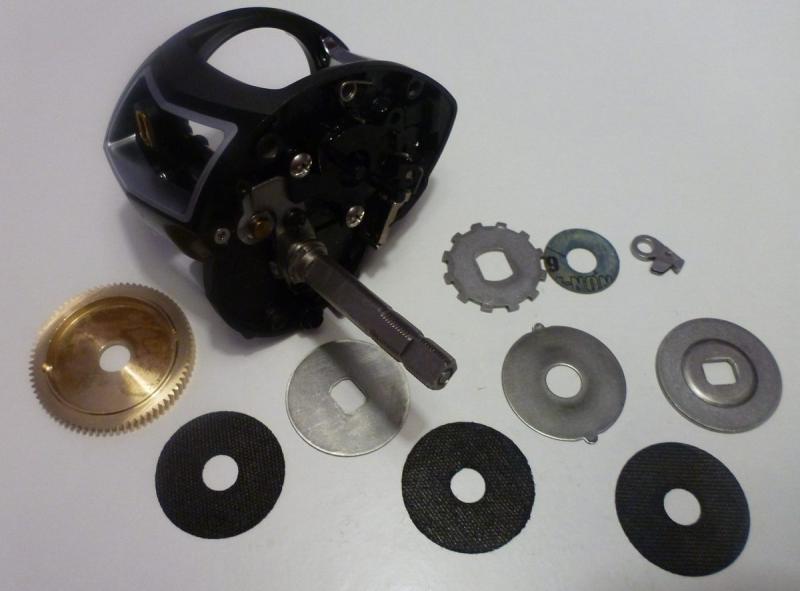

Abu jest wyposażony w mocny wielotarczowy hamulec 22lb. Montuję go bez smarowania.

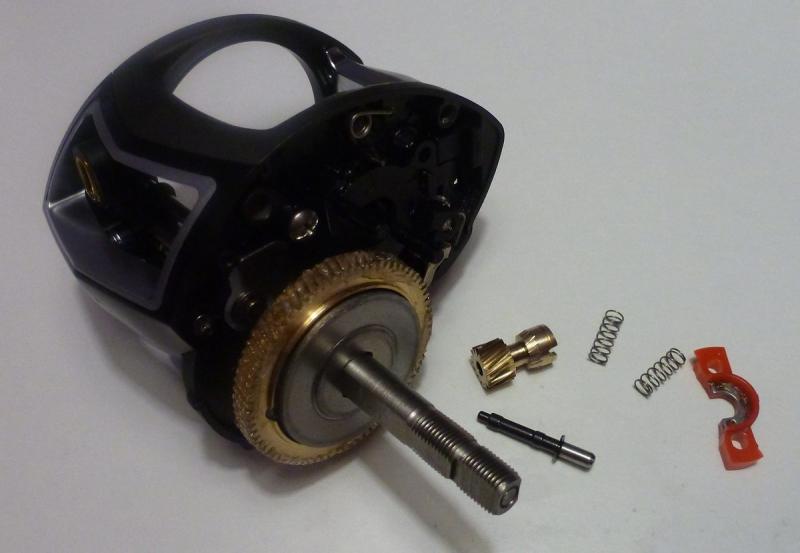

Został tylko pinion gear i wnętrze multika będzie złożone.

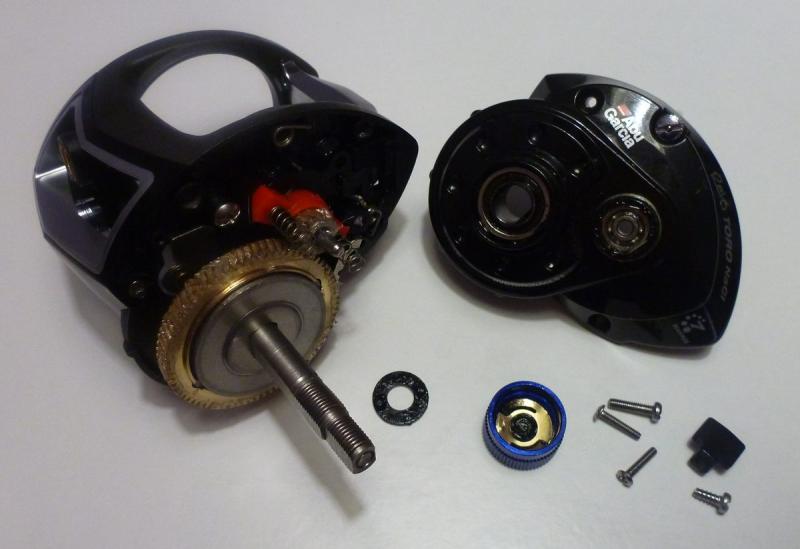

Łożysko oporowe obficie smaruję oliwką. Łożysko w docisku szpuli wypełniam smarem . Jest obustronie odkryte. Muszę sprawdzić ile by kosztowała wymiana odkrytych łożysk na uszczelnione silikonową uszczelką. Może pokuszę się o wymianę.

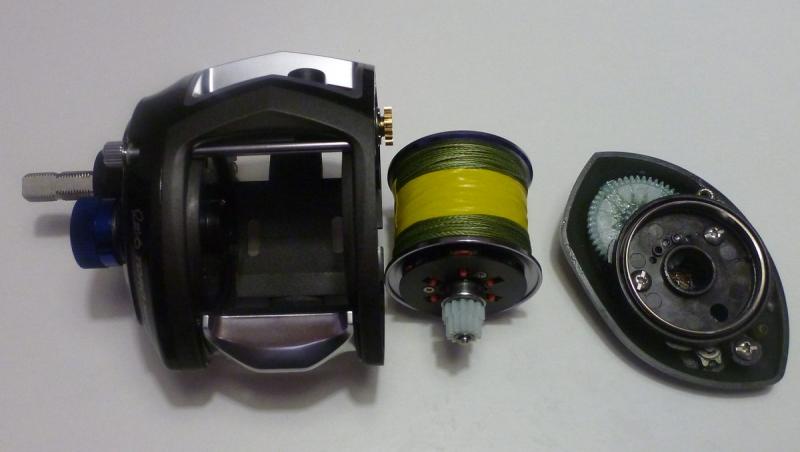

Montujęc szpulę warto chwilę się pobawić i zsynchronizować wodzik ze szpulą.

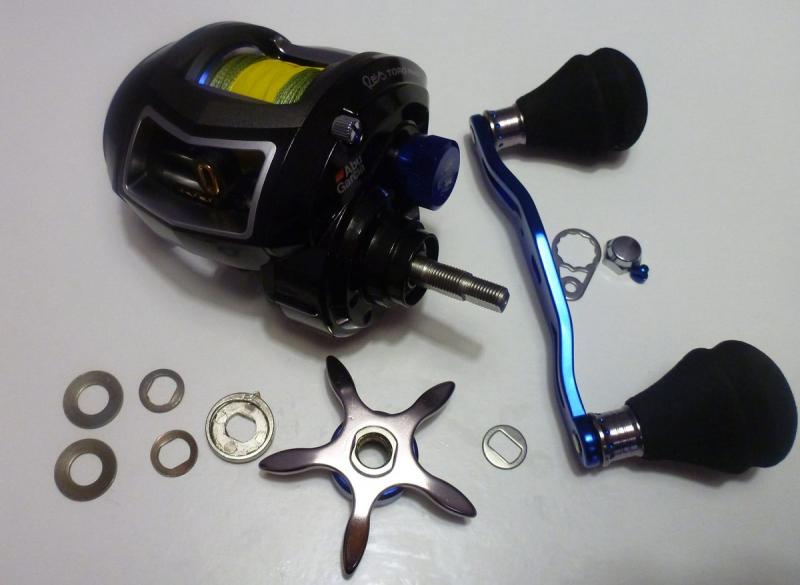

Czas na gwiazdę hamulca i korbę. Są dwie pary sprężynujących podkładek. Należy je złożyć w ten sposób ().





I tak możemy spędzić deszczowy dzień nie tracąc kontaktu z naszym hobby









[michal00kn]

fajny materiał. Co miałeś na myśli "Montujęc szpulę warto chwilę się pobawić i zsynchronizować wodzik ze szpulą"?. Ta biała plastikowa zębatka mała na szpuli napędza wodzik i co jeszcze  bo wygląda jakby była podwójna?

[jbk]

Napędza wodzik i terkotkę którą można włączyć. Przy nawijaniu plecionki wodzik zawsze jest na wprost linki. Po wyjęciu szpuli gdy zmienimy położenie wodzika i kierunek w którym bedzie podążał po przekręceniu korbą linka nie będzie wychodziła pod katem prostym do wodzika. Może być tak że wodzik będzie zmierzał w lewo a linka będzie oddawana coraz bardziej z prawej strony.

[michal00kn]

terkotke hamulca? teoretycznie można złożyc obojetnie jak tyle ze później trzeba by od nowa linke nawinąć żeby było wszystko git?

[jbk]

Tak , ale mniej czasu zajmuje synchronizacja niż przewijanie 150 m plecionki. Toro jest wyposażone w terkotkę i którą można włączyć . Działa w czasie oddawania linki jak i przy zwijaniu.

[5384]

Hej



Świetny materiał poglądowy

Ten z Vanquishem tez pierwsza liga



Pozdrawiam
