Witam,



Mam prośbę czy może ktoś np przesłać zdjęcie bądź schematycznie pokazać jak zrobić podłączenie dwóch baterii w coverze i co ważne w które miejsce podłączyć kabel zasilający do echosondy.

[janih]

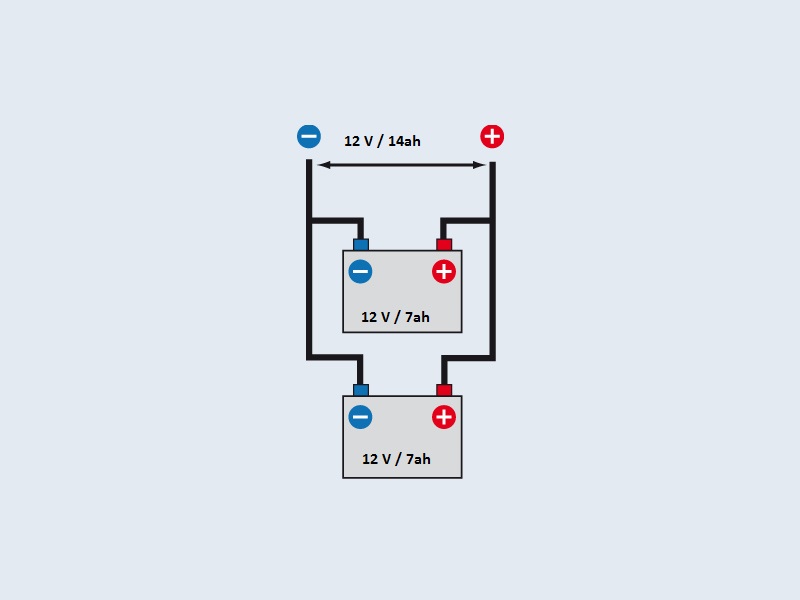

Prosze bardzo:)

[IMMORTAL]

Trzeba dodać diody, żeby uniknąć wzajemnego ładowania się akumulatorów.

[janih]

fakt półprzewodnikowa dioda by pasowala,ale zakladam ze kolega kupil gotowy zestaw cover-a wiec tam wystarczy spiac aku jak na schmacie

[radanet]

dzięki, ale jeszcze pytanko w którym miejscu ma być podłączony kable do ekranu echosondy?

[janih]

Powiedzmy ze do samej gory schematu sie wepnij

[godski]

Panowie, a po co te diody? Mam tak spięte 2 x 7 Ah do echa i 2 x 70 Ah do Minnkoty. Ładuję je też bez rozpinania.

[busz231]

po to żeby nie pracowały między sobą.

[saw]

po to żeby nie pracowały między sobą.

To nie ma znaczenia jeśli oba są tak samo używane, szeregowo połączone aku żelowe uzyskują wspólną sprawność, działa to dokładnie tak jak wielokrotność ogniw, jak jedna bateria 14Ah,

[janih]

tak tylko my mówimy o prądach wyrównawczych, jesli aku sa z tej samej produkcji tak samo uzytkowane to mysle ze to wszystko można pominać przy naszym uzytkowaniu

[godski]

Są z tych samych serii. czyli nie musze kombinować z diodami. Dzięki.







To nie ma znaczenia jeśli oba są tak samo używane, szeregowo połączone aku żelowe uzyskują wspólną sprawność, działa to dokładnie tak jak wielokrotność ogniw, jak jedna bateria 14Ah,

One są połaczone równolegle... Szeregowo miałbym 24 volty.

[saw]

Zgadza się, moja pomyłka.

[chlodnica]

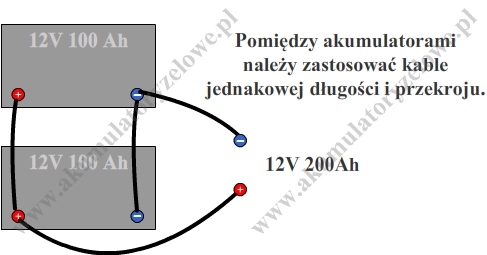

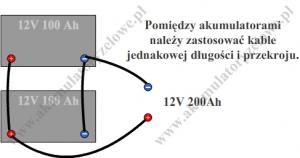

Jaka jest różnica pomiędzy tymi dwoma połączeniami?Tzn. które wyprowadzenie jest lepsze?

Na rys.1 wyjścia są z 1-ego aku,natomiast rys.2-gi to wyjścia są z obydwu...



[esoxlucius1]

To jest to samo tylko inaczej narysowane, najważniejsze jest gdzie przylaczasz kable wyjściowe. Dla zobrazowania daj kabel z lewej na górny zacisk i wizualnie masz to samo

[psulek]

Do rysunku należało by dodać, że kable między akumulatorami powinny być na tyle grube, żeby spadki napięcia przy planowanym obciążeniu były pomijalne. Długość ma.akurat mniejsze znaczenie - tzn nie ma.się co rozdrabniać na centymetry. Ja bym użył plecionego kabla masowego z auta. Od razu zarobione i koszt niewielki i dostępne w małych długościach.



EDIT: Z plecionką to może przesadziłem, to prędzej pod elektryka - nie doczytałem. Przy poborze echa, wystarczy żeby kabel był odpowiednio grubszy - 1,5mm, a 2,5mm kwadratowego świat i ludzie.



Wysłane z mojego ONE A2003 przy użyciu Tapatalka

Edytowane 14 Sierpnia 2017 przez psulek
