Humminbird 998CX SI Combo kabel video

[ślepy]

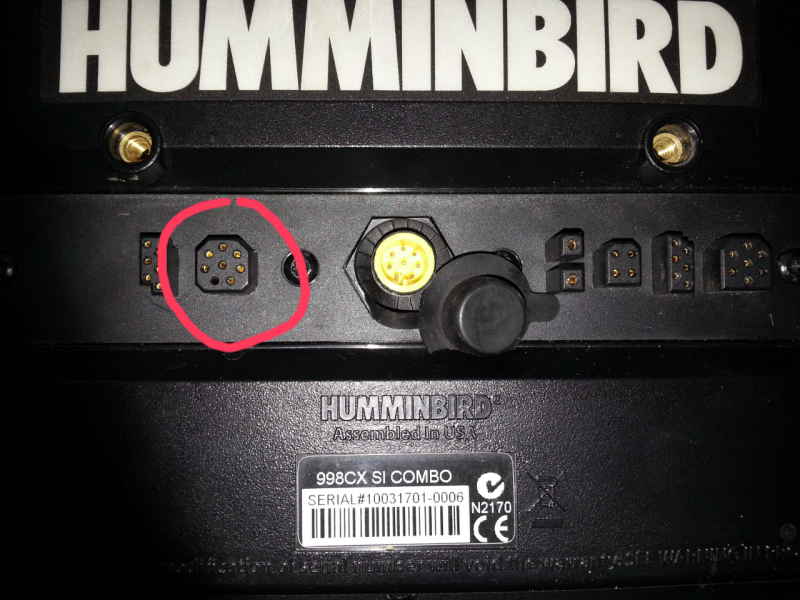

Witam wiem że jest możliwość podłaczenia monitora zewnętrznego,służy do tego oryginalny kabel o symbolu vc-1, planuję  wykonać samemu ten kabel, i tu potrzebuje pomocy które piny są odpowiedzialne za sygnał video, dodam że odpowiedzialny port jest zaznaczony kółeczkiem czerwonym wszystkie podpowiedzi mile widziane.

Edytowane 10 Listopada 2013 przez ślepy

[brando]

Tratatata tratatata, znaki interpunkcyjne mile widziane.

[Paprykarz]

Mogę życzyć jedynie powodzenia. Humminbird zwykle nie rozpowszechnia żadnych schematów i tutaj będzie podobnie. Dojdzie jeszcze problem wtyczki. Czy warto się z tym boksować jak kabel można kupić za jakieś 120-130 zł ?

[ślepy]

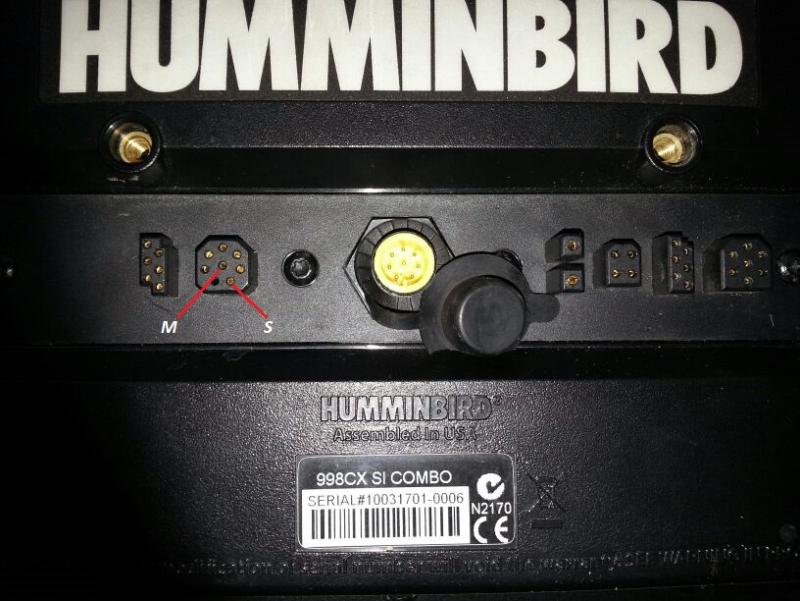

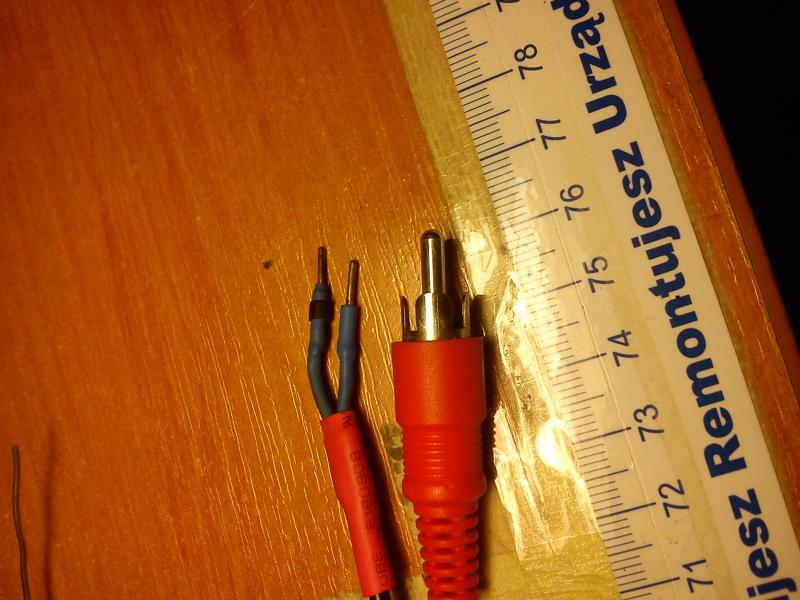

Poprosiłem kolegę sapera i mnie naprowadził który kabel przeciąć, a tak serio dla chętnych prezedstawiam schemat jak podłączyć vc-1,poniżej wykonany kabel na pinach humminbirda ,koszt wykonania 3zł ,wrażenia po podłączeniu bezcenne.    Pozdrawiam



M- masa

S- sygnał

[Kajtelek2]

Niedługo producenci okablowania do echosond dostaną po tyłku

[Paprykarz]

Poprosiłem kolegę sapera i mnie naprowadził który kabel przeciąć, a tak serio dla chętnych prezedstawiam schemat jak podłączyć vc-1,poniżej wykonany kabel na pinach humminbirda ,koszt wykonania 3zł ,wrażenia po podłączeniu bezcenne.    Pozdrawiam



M- masa

S- sygnał

A jest jakieś zagrożenie dla echosondy jak się zewrą przypadkowo piny masy i sygnału ? Brak wtyczki trochę mnie niepokoi a echo swoją cenę ma...

Pozdrawiam

[Kajtelek2]

Też tak uważam jak kolega @Paprykarz , bo echo z górnej półki i nie ma co oszczędzać na kabelku.

[Paprykarz]

Nie żebym był przeciwny takiemu rozwiązaniu ale czułbym się bezpieczniej gdyby piny były osadzone we wtyczce.

[ślepy]

Piny są oddzielone koszulka raczej tutaj nie dojdzie do zwarcia,jedyne czego się obawiam to złamania pinów .
