Turek Z 3000 C,- kasowanie luzów

[Rheinangler]

Tak się złożyło, że mam od jakiegoś czasu można powiedzieć nowego Turka Z 3000 C.

Troszkę nim łowiłem i dziś w ramach nudów rozkręciłem go umyłem i nasmarowałem i usiłowałem oczywiście pokasować luzy włącznie z luzem na wormie o którym pisali wcześniej Pan Tomasz i Pan Leśniak.

Nawet dzięki uprzejmości jednego z naszych kolegów nabyłem i zamontowałem tę mikro podkładeczkę do worma od strony tzw dupki.

Zostawiłem minimalny luz na pinionie i na kole głównym, na wormie nie ma żadnego już luzu choć wszystko pracuje płynnie i gładko.

Zastanawiam się tylko czy i ile powinno zostać tych luzów.

Dziwne jest to, że bez szpuli kołowrotek pracuje bardzo cicho i płynnie,- tak jak lubią Ci od stelli, jednak po założeniu szpuli już słychać mechanizm gdy wodzik zawraca na wormie w pozycjach krańcowych.

Proszę o podpowiedź,- jest to ok czy coś spieprzyłem?

Nic poza podejrzeniem i owy luz powstaje na tym elemencie który przesuwa się po wormie ale jak go skasować - nie mam pojecia



PS

Żeby było łatwiej tu jest schemat:

http://www.sl-planets.co.jp/download/00055084.pdf

Edytowane 28 Grudnia 2013 przez Rheinangler

[kotwitz]

Ja w swoim turku spieprzyłem troszkę koło główne przekładni przez za ciasne spasowanie i zły smar. Spieprzenie owe objawiło się lekkim starciem ząbków (zginął czarny kolor ) i zaczął troszkę ząbkować ledwo po kilku wypadach na ryby. Według mnie luzy na kole głównym powinny być takie, że jak dołożymy jakąś podkładkę i kołowrotek kręci się bez oporu (kiedy jeszcze nie czuć/nie jest na tyle ciasno, że ją dodaliśmy) ale luz poprzeczny jest niewyczuwalny to powinniśmy zdjąć minimum 0,10 mm i powinno być ok. Na pinionie nie powinno się moim zdaniem nic ruszać bo przecież przyciąga go rotor i kasuje w ten sposób luz.. Z wormem nic nie kombinowałem i nie słychać/czuć go było ani przed ani po smarowaniu i wydaje mi się, że wałeczek powinien mieć leciutki luzik bo pracuje na trzech łożyskach, a te jak wiadomo nie powinny pracować ściśnięte. Powinien Pan jeszcze odpowiedzieć sobie na pytanie czy przed dołożeniem tej podkładeczki na wormie była cisza?
Generalnie zauważyłem, że kręcenie kołowrotkiem w fotelu i wrażenia z tym związane są nieadekwatne do tych nad wodą. Kołowrotek, który ma jakiś tam luz gubi go w pracy,  no chyba, że to już mocno zmęczona maszyna. Tak właśnie też z moim turkiem było. Na sucho mnie wkurzał, a nad wodą nic

[Leśniak]

Witam Panie Arku.

Nic Pan nie spieprzył,tak myślę.

Jest to jak gdyby normalne,że po założeniu szpuli która trochę waży da się odczuć właśnie te stuki.

Wodzik spacerując sobie po wałku w swoich skrajnych położeniach stuka o ściankę wałka w momencie zawracania i wracania. I to tylko tyle.

To jak gdyby przypadłość tych kołowrotków,choć nie koniecznie wszystkich.Zależy jak się trafi.Mimo wszystko da się to usunąć.

Likwidowanie luzu wzdłużnego  na wałku tak do zera nie jest wskazane,musi być taki,aby można było go wyczuć jak również zobaczyć.

Jest to dość trudne do opisania,ale ma być taki na "pići kłak" ,aczkolwiek nieraz wskazany jest trochę większy.Wszystko zależy od ogólnego zestrojenia kołowrotka. W wielu przypadkach należy to indywidualnie dostroić.

Również przyjrzałbym się wodzikowi i podkładce która jest pod płytką zamykającą cały mechanizm.Jest tutaj też pole do popisu,nie może być za ciasno,ani za dużo luzu..Proszę sobie obejrzeć tą mosiężną małą podkładeczkę i jeśli nie jest jednolicie gładka to proponuję przetrzeć na papierze ściernym o gradacji 1000,tak aby tylko wyrównać powierzchnię.

Ważny jest też moment dokręcania samej końcówki osi,nie wolno przeszarżować.Najlepiej zafiksować odpowiednim preparatem śrubkę i z wyczuciem dokręcić.



Pozdrawiam

Józef leśniak

Edytowane 28 Grudnia 2013 przez Józef Lesniak

[Rheinangler]

Panie Józefie



Czy pisząc o malej mosiężnej podkładce ma Pan na myśli nr 57 ze schematu?

[kotwitz]

Myślę, że o tą Panu Józefowi chodziło. Ja w swoim kołowrotku w miejsce gdzie chodzi wodzik daje dość mocno "klejący" smar, dosłownie odrobinkę przed i za wodzikiem i pomaga.

[Leśniak]

Ja w swoim turku spieprzyłem troszkę koło główne przekładni przez za ciasne spasowanie i zły smar. Spieprzenie owe objawiło się lekkim starciem ząbków (zginął czarny kolor ) i zaczął troszkę ząbkować ledwo po kilku wypadach na ryby. Według mnie luzy na kole głównym powinny być takie, że jak dołożymy jakąś podkładkę i kołowrotek kręci się bez oporu (kiedy jeszcze nie czuć/nie jest na tyle ciasno, że ją dodaliśmy) ale luz poprzeczny jest niewyczuwalny to powinniśmy zdjąć minimum 0,10 mm i powinno być ok. Na pinionie nie powinno się moim zdaniem nic ruszać bo przecież przyciąga go rotor i kasuje w ten sposób luz.. Z wormem nic nie kombinowałem i nie słychać/czuć go było ani przed ani po smarowaniu i wydaje mi się, że wałeczek powinien mieć leciutki luzik bo pracuje na trzech łożyskach, a te jak wiadomo nie powinny pracować ściśnięte. Powinien Pan jeszcze odpowiedzieć sobie na pytanie czy przed dołożeniem tej podkładeczki na wormie była cisza?

Generalnie zauważyłem, że kręcenie kołowrotkiem w fotelu i wrażenia z tym związane są nieadekwatne do tych nad wodą. Kołowrotek, który ma jakiś tam luz gubi go w pracy,  no chyba, że to już mocno zmęczona maszyna. Tak właśnie też z moim turkiem było. Na sucho mnie wkurzał, a nad wodą nic

Tu Pan Kamil ma rację z likwidowaniem luzów. Bo tak powszechnie się jakoś utarło że kołowrotek ma nie mieć luzów. I tu jest błąd w rozumowaniu.

Niejednokrotnie właściciel polikwidował sobie luzy do zera i kołowrotek był sztywny niczym "pal Azji",kręcił na sucho w domu wyśmienicie,tak jak

sobie życzył właściciel.

Fascynacja prysła po kilku wyprawach na ryby.Zaczęło się "ząbkowanie" przekładni i jeszcze parę innych objawów.

Inaczej kołowrotek pracuje w próbach powiedzmy warsztatowo-domowych,a inaczej pod obciążeniem,gdzie te minimalne luzy są właśnie potrzebne,

aby cały mechanizm - użyję niezbyt precyzyjnego określenia - napiął się.

Nadmieniam,że zbyt mocne spasowanie kołowrotka,a szczególnie przekładni co tak niektórzy uwielbiają nie wychodzi mu na dobre .



Pozdrawiam

Józef Leśniak

.

[Leśniak]

Panie Józefie



Czy pisząc o malej mosiężnej podkładce ma Pan na myśli nr 57 ze schematu?

Tak Panie Arku.



Pozdrawiam

[Rheinangler]

Dziekuję,- wkładam zapałki w oczy i do dzieła.

[Leśniak]

Panie Arku,nic na siłę. Powoli i dokładnie.

Nieraz potrzeba zostawić problem do jutra,a noc jest najlepszym doradcą,często nieprzespaną .



Pozdrawiam

[Rheinangler]

Podkładeczka "57" prościuteńka jak drucik.

Spróbowałem jeszcze paru ustawień pozostałych podkładek ale chyba to co moim zdaniem było by ok jest zbyt sztywnym spasowaniem.

Na dziś dość tej nierównej walki dupy z kijem

[zorro]

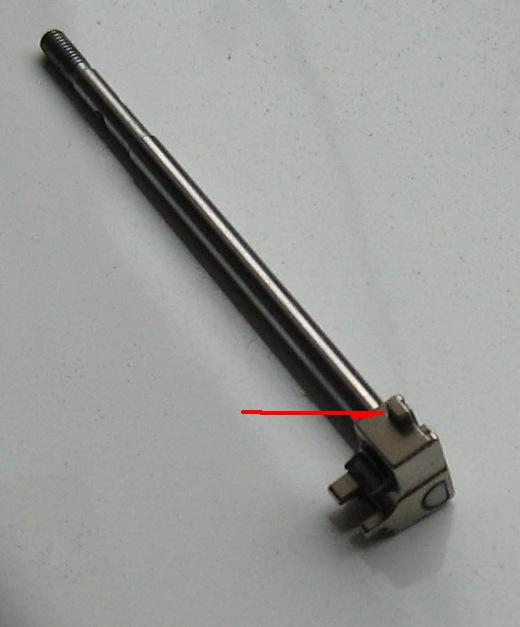

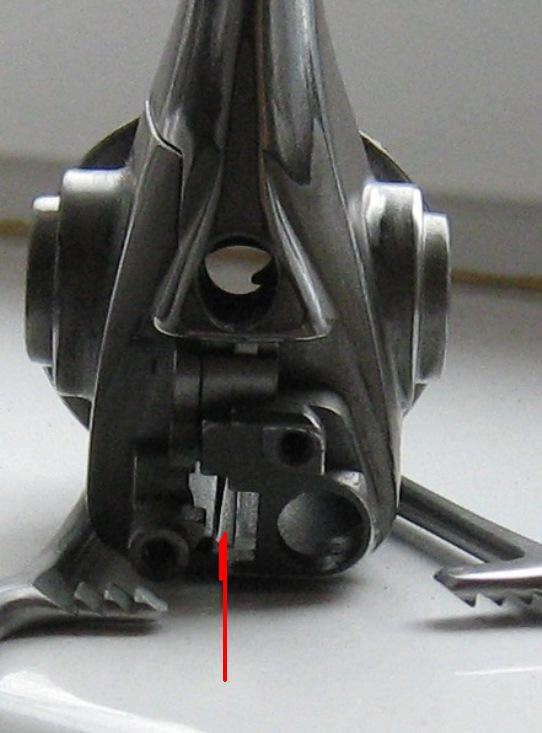

Tu są obrazki na których jako-tako widać "prowadnicę" i "jęzorek", który w tym kanale się przesuwa...



Żródłem stukotów jest różnica w wymiarach (niestety nie jest stała i jak Pan Józio napisał, zależy od egzemplarza). Nawet w nowiusieńkich maszynach jeden będzie cichy, a w drugim już cośtam-cośtam postukuje, że o "starych wycieruchach" nie wspomnę...

Metod walki z wiatrakami jest tyle ile pomysłowość ludzka jest w stanie stworzyć (gumki, farba, podkładki, termokurczliwki... ) ale, tak jak Pan Kamil napisał< smarunek w kanaliku jest najpewniejszy i w miarę skutecznie tłumi stukoty, a na dodatek jak "wodzik lata po sliskim", to i duuużo wolniej się wszystko wyciera, to i stukoty "zużyciowe" się nie chcą pojawiać...

[Rheinangler]

Błądziły moje myśli wokół tego co tak ewidentnie Pan pokazał Panie Tomaszu   ale odpędzałem je bo myślałem, że roi mi się już we łbie od tych podkładek  i znów szukam śmietany na gównie.... Dziękuję bardzo !!!!!

Edytowane 29 Grudnia 2013 przez Rheinangler

[Baars]

Arek jedź nad wodę póki śniegu i mrozu nie ma, jak zima przyjdzie bedziesz babrał się w smarze

[Rheinangler]

Byłem dziś, ale efekt był podobny jak z Turkiem        ... no może trochę dłużej majdrowałem przy kołowrotku bo dziś łowiłem tylko jakieś 6 godzin

W porcie połowili ale jak sobie pomyślę o łowieniu w tym prolskim towarzystwie i otoczeniu rdzawo-stalowo-betonowym największego portu rzecznego Europy to chyba wolę rzekę i jej zimową ubogość

[kotwitz]

Jakie Pan? Czasy panów się już dawno skończyły .

[zorro]

To tak się tylko mówi, zawsze poważniej brzmi..

[Rheinangler]

Poważnie to brzmi konkretna diagnoza i to, że się Komuś (tu ukłon w stronę Pana Tomasza) chce pokazać jak krowie na zagonie gdzie jest problem

[Rheinangler]

I tak już po tygodniu i kilku uwagach bez których pewnie bym co spieprzył dotarłem do celu   i około 20 otwarciach z różnymi ustawieniami podkładek

luz piniona odczuwalny na rotorze skasowany do "0" i pozostawiony na kole głównym taki na osławioną 1 podkładkę 0,1mm - tak ze po rozkręceniu widać w rowkach przekładni czerwony ślad po smarze. Smaru mu nie brakuje więc kreci z minimalnym oporem,- ale to lubię bo nienawidzę jak korba lata jak żyd po pustym sklepie.

Do tego wszystkiego chciałbym dodać jeszcze jedna uwagę myślę, że ważną w tego typu maszynkach do której odkrycia przyczynił się bezpośrednio Pan Tomasz wklejając zdjęcie z owym rowkiem po którym przesuwa się suport, otóż jeśli ten rowek nie jest równy to będziemy mieli nierówna pracę worma wyczuwalną na korbie ale jak się przyglądnąć systemowi zakręcania pokrywy od strony korby i kolejności przykręcania śrub to można jeszcze coś uzyskać dla poprawy pracy

Mnie się udało, nie wiem na ile to trwały efekt ale cieszy. A może wyolbrzymiam tę kwestię i tylko przez przypadek jakoś się udało
