Jak wykonać własną blaszkę : wahadłową , obrotową czy cykadę

[Jeziorm 1]

No wlasnie paste bizmutowa używamy (firma w ktorej pracuje)w czasie lutowania jednego z produktow ( klient z rynku amerykańskiego )



podziwiam sporą wiedzę na temat lutowania rozpływowego



Pozdrowionka

[pitt]

doswiadczenie zawodowe jest doswiadczeniem zawodowym

teraz juz chyba czas skonczyc tego off topa, na temat lutownia mozemy sobie pogadac na prv

[Jeziorm 1]

Dokładnie tak jak mowisz Pitt.



Pozdrawiam

[WOBLER-W1]

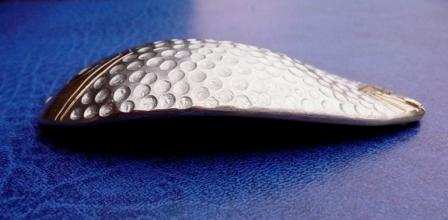

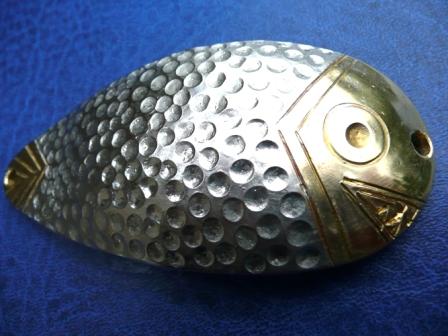

Wyklepałem też taką groźną blaszkę . Ma zaledwie 70 gram i zęby piranii , hi hi . Ciekawe czy będzie dobra na suma , czy będzie gryzła ?

[WOBLER-W1]

Heh ale mam sklerozę , mam pytanko , czy ja tutaj zamieściłem gdzieś prezentację jak zrobić blaszkę wachadłową ?

[@slider@]

Jeszcze nie



Pozdrawiam

Slider

[WOBLER-W1]

JAK ZROBIĆ BLASZKĘ WAHADŁOWĄ ?



Opiszę teraz blaszkę o kształcie trumienki . Zacznę od tego , że do wykonania takiej blaszki

nie potrzeba wyrafinowanych narzędzi . Wystarczy szlifierka kontowa którą w markecie

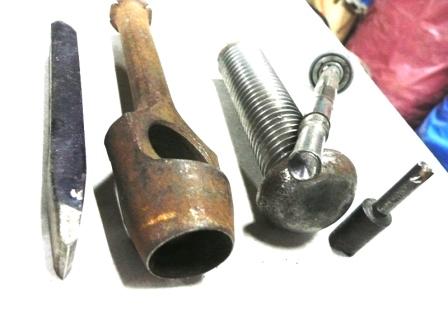

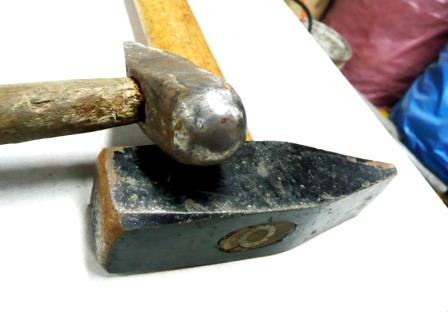

możemy kupić już za 30 złotych i do niej do kompletu kamień do cięcia metalu - polecam takie cienkie 1mm ( 2 do 4 zł. ) Resztę narzędzi widać na zdjęciach :





[WOBLER-W1]

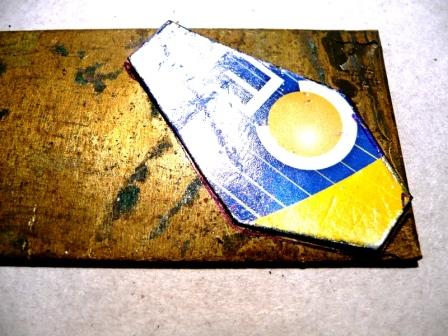

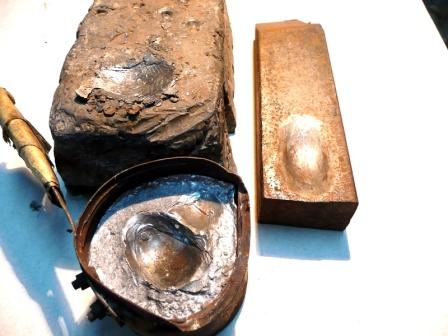

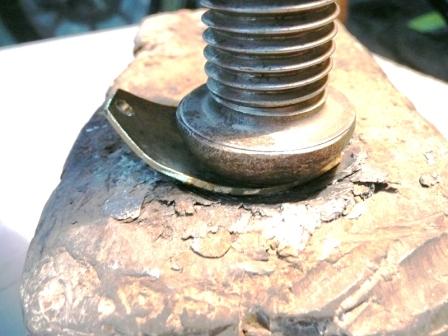

Mamy skompletowane narzędzia to teraz przechodzimy do wykonania blaszki. Najpierw wycinamy kształt blaszki. Do tego celu robimy sobie szablon przerysowujemy kształt tu opisuję tak zwaną ( trumienkę ). Szablon dlatego aby w przyszłości gdy stwierdzimy ,że blaszka nam pasuje mieć gotowy wzór do powielania.



[WOBLER-W1]

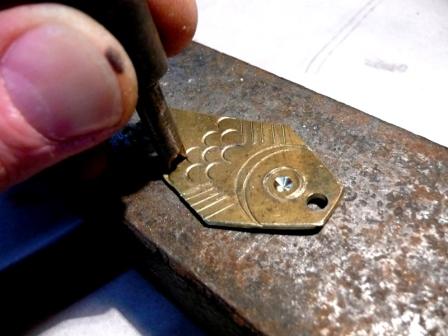

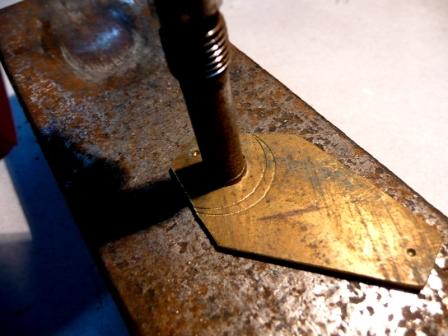

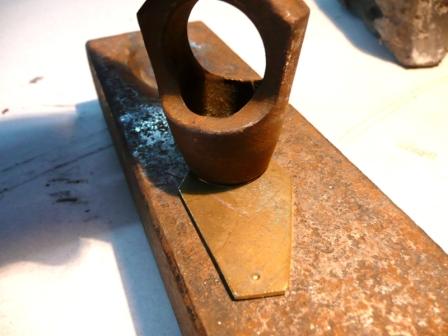

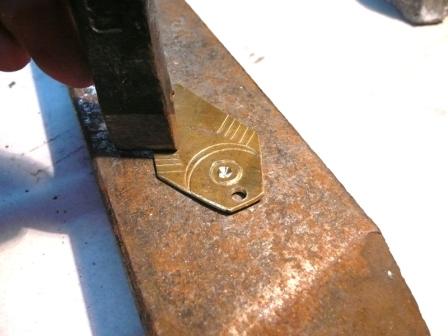

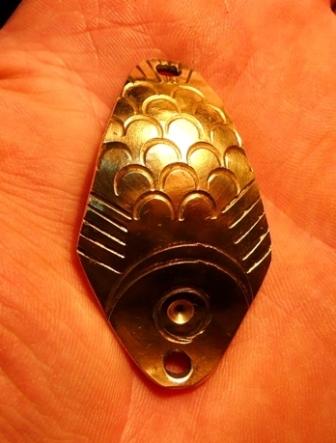

Płetwy: Bierzemy mały przecinaczek i po 5 razy wybijamy kreski z każdej strony blaszki tak jak na zdjęciu . Możemy to samo zrobić na ogonie.









[WOBLER-W1]

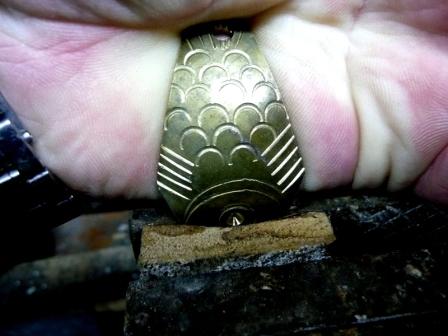

Teraz wykonujemy wygięcie z przeciwnej strony blaszki. Tak jak widać na zdjęciu wkręcamy blaszkę w imadło . Widać przekładkę z klocka drewnianego , który jest lekko zaokrąglony. Ma to na celu ochronę naszej blaszki przed zarysowaniem i ostrym przełamaniem . Ciągniemy do siebie ale nie za mocno .







Prawda ,że łatwe ? Wykonanie takiej blaszki zajmuje mi 15 minut.



Pozdrawiam , Paweł Brzuskiewicz .











[ssamer]

piękne - bardzo mi się podobają

powiedz jeszcze jak łowią??

[Lanio]

Napewno dobrze

[WOBLER-W1]

piękne - bardzo mi się podobają

powiedz jeszcze jak łowią??



Blaszka jak blaszka sama nie łowi , ale jak ją pięknie zaprezentujesz rybce to nie ma takiej siły żeby nie zagryzła .

Janusz napisał na tym forum piękny artykuł na trmat połowu na wahadełka . Poszukaj , przeczytaj a docenisz ich wartość !

Prawda Jachu ?



[Friko]

Pawle,



myślę że takie klepanie to super sprawa i dziękuję że postanowiłeś podzielić się znami swoimi doświadczeniami i zdjęciami



Mam małe pytanie: jakie warunki powinna spełniać wahadłówka aby podczas prowadzenia/opadu nie wpadac w ruch obrotowy?



Pozdrawiam

[@slider@]

Mi się wydaje ze to zależy od odcinka drutu na którym jest umieszczone strzemiączko a na strzemiączku paletka. Czym więcej luzu ma poruszające się strzemiączko(tzn wolna odległość miedzy korpusem a oczkiem gdzie mocujemy agrafkę) tym ruch obrotowy opóźniony lub wcale, inaczej jest jak strzemiączko nie posiada wolnego miejsca miedzy korpusem a oczkiem, wtedy ruch obrotowy następuje od razu po wrzuceniu do wody.



Pozdrawiam

Michał

[Friko]

@Slider



ale moje pytanie dotyczy wahadłówki a nie obrotówki. Sądzę że odpowiedź będzie dotyczyła raczej stopnia wykrępowania blachy a moze jeszcze innych czynników.

[@slider@]

Sorry Friko dzisiaj jestem mocno roztrzepany



Jeśli chodzi o wahadłówki to właśnie zależy od krepowania..



Pozdrawiam

Slider

[mifek]

Friko nie bez znaczenie jest również grubosc - masa blachy. Ogólnie można założyc, że im głebsze tłoczenie oraz mniejsza masa tym wahadełko szybciej będzie wpadało w ruch obrotowy... niestety gotowego wzoru (zaleznosc startu wirowania od masy i wykrepowania) niestety nie jestem w stanie wyprowadzic...

[WOBLER-W1]

mifku - masz absolut rację ,jeśli ktoś chce mieć wahadło pracujące wylącznie jak wahadło to proponuję zacząć mu od blachy 2 mm grubości o ksztalcie gnoma . Jak blacha będzie miała większą grubość to później będzie wpadała w ruch obrotowy. Płytkie krępowanie zawsze zmniejszy obroty . Ja jednak lubię blaszki glęboko krępowane bo mogę dzięki temu lepiej ją zaprezentować .

[Friko]



@wobler

a patenty w rodzaju wyginanych skrzydelek na cefalu?

Czy szerokosc / kształt blachy mają Twoim zdaniemwpływ na wpadanie w ruch obrotowy (np. blachy wąskie vs. szerokie)?

[joker]

@wobler vel Adam Słodowy

Świetny opis i wszystko takie proste.



Friko

Zarówno wąskie blachy jak i szerokie mogą wpadać w ruch obrotowy. Decyduje tutaj sposób gięcia, głębokość tłoczenia oraz grubość samej blachy.

Na pewno wahadła, które wpadają łatwiej w ruch obrotowy wymagają od łowiącego bardziej przemyślanego prowadzenia, ale dają też więcej możliwości, jak wspomniał już @wobler.

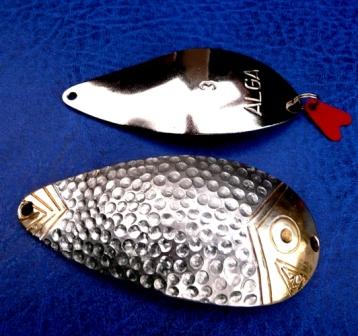

Zresztą poczciwy gnom nr3 czy alga nr3 to wciąż doskonałe blachy i można prowadzić je równie ciekawie.

[WOBLER-W1]



@wobler

a patenty w rodzaju wyginanych skrzydelek na cefalu?

Czy szerokosc / kształt blachy mają Twoim zdaniemwpływ na wpadanie w ruch obrotowy (np. blachy wąskie vs. szerokie)?

Witaj ja osobiście żadnych skrzydełek w moich blaszkach nie robię i uważam je za zbędne ale oczywiście mogę się mylić .

Myślę , że to raczej sposób wykrępowania blaszki ma większy wplyw na to czy będzie się kręciła czy wahała no i jak wcześniej pisałem grubość blachy co za tym idzie jej ciężar .
