Serwisowanie kołowrotków Shimano

[Adaś Niezgódka]

Możesz to rozkręcić i pokazać fotki? Bo jestem pewny że serwis wrzucił taką samą plastikową podkładkę a zwyczajnie cieńszą lub grubszą.

Przemku, to jest oczywiste że w Stelli to działa i nie trzeba tam dokładać żadnych podkładek.

Ale tematem dyskusji jest zaadoptowanie tego setu w innych kołowrotkach, w tym przypadku Ultegry.

A w takim przypadku ta oczywistość nie jest już tak oczywista

Tak samo jest w przypadku TP gdzie lepiej zostawić oryginalna nakrętkę bo ma większe pole styku z rotorem.

Co do podkładki ze stelli (tej plastikowej) to po jej wyjęciu wszystko będzie pracowało dokładnie tak samo dobrze bo nawet bez niej pinion nie ma kontaktu z łożyskiem.

Traktował bym ją raczej jako uszczelkę a nie podkładkę regulacyjną.

14 STL ma taką samą nakrętkę rotora jak 18 i tej podkładki tam nie ma.

Nie mam w zamiarze przekonywać ciebie, ani nikogo innego do swoich racji, ale budowa tych elementów ma znaczenie i warto się nad tym zastanowić zanim narobi się bałaganu.

[Adaś Niezgódka]

Zadałem pytanie na poważnie czemu nie pracujesz w dziale konstrukcyjnym shimano? Odpowiedziałeś wymijająco.... Co do poziomu kultury, również odpowiem. Miło mi że jesteś z nami w tym wątku:)

Zupełnie bez podtekstów, czy uszczypliwości.

Radku, mnie również jest bardzo miło że mogę podyskutować w tak zacnym gronie na tematy które mnie interesują.

Przykro mi trochę że Przemek nie ma na to czasu i nie chce się z koniem kopać (choć koniem nie jestem, dzieckiem z resztą też) .

A wracając do tematu kultury, to zapomniałeś się zrewanżować i złożyć mi życzeń z okazji nadchodzących świąt  .

[woblery L.E.]

Przemku, to jest oczywiste że w Stelli to działa i nie trzeba tam dokładać żadnych podkładek.

Ale tematem dyskusji jest zaadoptowanie tego setu w innych kołowrotkach, w tym przypadku Ultegry.

A w takim przypadku ta oczywistość nie jest już tak oczywista

Tak samo jest w przypadku TP gdzie lepiej zostawić oryginalna nakrętkę bo ma większe pole styku z rotorem.

Co do podkładki ze stelli (tej plastikowej) to po jej wyjęciu wszystko będzie pracowało dokładnie tak samo dobrze bo nawet bez niej pinion nie ma kontaktu z łożyskiem.

Traktował bym ją raczej jako uszczelkę a nie podkładkę regulacyjną.

14 STL ma taką samą nakrętkę rotora jak 18 i tej podkładki tam nie ma.

Nie mam w zamiarze przekonywać ciebie, ani nikogo innego do swoich racji, ale budowa tych elementów ma znaczenie i warto się nad tym zastanowić zanim narobi się bałaganu.

Hmmm.Tutaj Ciebie zaskoczę bo akurat w mojej stelli FI4000 ta podkładka znajduję się w tej nakrętce. Sądzę że Przemek ma racje i służy jakoś do regulacji. Shimano nie zawsze wszystko umieszcza na schematach. Zwaszcza washery.

[przemow]

Przemku, to jest oczywiste że w Stelli to działa i nie trzeba tam dokładać żadnych podkładek.

Ale tematem dyskusji jest zaadoptowanie tego setu w innych kołowrotkach, w tym przypadku Ultegry.

A w takim przypadku ta oczywistość nie jest już tak oczywista

Tak samo jest w przypadku TP gdzie lepiej zostawić oryginalna nakrętkę bo ma większe pole styku z rotorem.

Co do podkładki ze stelli (tej plastikowej) to po jej wyjęciu wszystko będzie pracowało dokładnie tak samo dobrze bo nawet bez niej pinion nie ma kontaktu z łożyskiem.

Traktował bym ją raczej jako uszczelkę a nie podkładkę regulacyjną.

14 STL ma taką samą nakrętkę rotora jak 18 i tej podkładki tam nie ma.

Nie mam w zamiarze przekonywać ciebie, ani nikogo innego do swoich racji, ale budowa tych elementów ma znaczenie i warto się nad tym zastanowić zanim narobi się bałaganu.

Tym się różnimy że Ty teoretyzujesz a ja tą nakrętkę zamontowałem w Ultegrze i działa bez problemu.

Nie piszszę niczego bo "mi się wydaje" tylko sprawdzam organoleptycznie. Jak czegoś nie wiem lub nie sprawdziłem to siedzę cicho i się nie odzywam.

A Ty? I tu przykład pomocy z pokręcajką.

Pobędziesz trochę na jb, poczytasz to sam to zrozumiesz.

[Adaś Niezgódka]

Tym się różnimy że Ty teoretyzujesz a ja tą nakrętkę zamontowałem w Ultegrze i działa bez problemu.

Nie piszszę niczego bo "mi się wydaje" tylko sprawdzam organoleptycznie. Jak czegoś nie wiem lub nie sprawdziłem to siedzę cicho i się nie odzywam.

A Ty? I tu przykład pomocy z pokręcajką.

Pobędziesz trochę na jb, poczytasz to sam to zrozumiesz.

Aż miło popatrzeć jak razem z Radkiem spijacie sobie z dziubków

A jeśli chodzi o wspomniany Drag Knob to temat załatwiłem błyskawicznie i kolega Rafał już użytkuje wspomnianą pokręcajkę.

Ja nie mam problemu z tym żeby przyznać się do błędu.

[Adaś Niezgódka]

Hmmm.Tutaj Ciebie zaskoczę bo akurat w mojej stelli FI4000 ta podkładka znajduję się w tej nakrętce. Sądzę że Przemek ma racje i służy jakoś do regulacji. Shimano nie zawsze wszystko umieszcza na schematach. Zwaszcza washery.



Jeśli chodzi o podkładki to ja nie sugeruję się schematem.

Mam dwie 14 od nowości i tam nie ma i nie było tej podkładki, choć wiem że w temacie podkładek shimano lubi zrobić psikusa.

[RybkaWoleju]

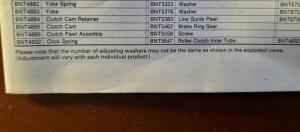

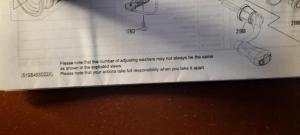

To nie psikus, sami o tym informują, wystarczy rzucić okiem na schemat i tam jest informacja że podkładki przedstawione na schemacie mogą ale nie muszą się zgadzać ze stanem faktycznym.



Ps. W multikach też jest takie info.

Edytowane 15 Kwietnia 2022 przez RybkaWoleju

[19john92]

Składam TP 15, który został rozebrany do zera i przyszedł do mnie w worku. Nie wiem gdzie dać takie podkładki jak na foto? Wyglądają jak na gore wodzika ale nie za bardzo się tam mieszczą. Na schemacie jest jedna podkładka pod plastikowym ślizgiem, dać te podkładki na gore pod tą blaszkę która trzyma półksiężyc?

[woblery L.E.]

Daj lepszej jakości to zdjęcie bo G widać. Zobacz na schemacie najlepiej.

[19john92]

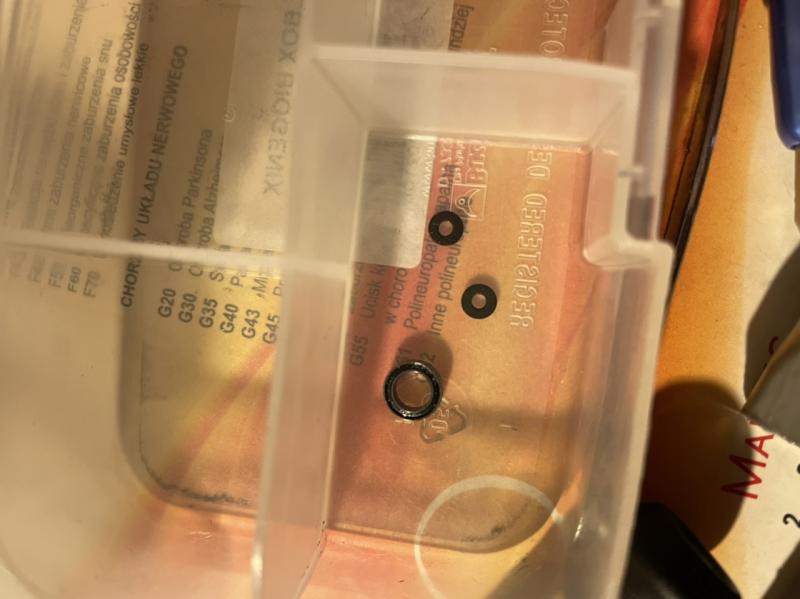

Lepsza jakość, obok podkładek dałem łożysko z dołu piniona dla odniesienia. Na schemacie właśnie nie mogę ich zlokalizować, na wodziku jest jedna podkładka taka przezroczysta i ona jest na miejscu…

[DominikBP]

Czy ktoś poratowałby mnie łożyskiem oporowym do Curado DC? albo naprowadził jak zrobić żeby korba się nie cofała do tyłu?

[Adaś Niezgódka]

Lepsza jakość, obok podkładek dałem łożysko z dołu piniona dla odniesienia. Na schemacie właśnie nie mogę ich zlokalizować, na wodziku jest jedna podkładka taka przezroczysta i ona jest na miejscu…

 W wózku, pomiędzy piórem a tuleją (choć tam powinna być tylko jedna).

Ale bez wymiarów podkładek ciężko jednoznacznie stwierdzić.

Takie podkładki były też w T-knobach stosowanych w tych modelach pomiędzy pokrywką maskującą a knobem.

Edytowane 22 Kwietnia 2022 przez Adaś Niezgódka

[woblery L.E.]

Obstawiam z t-knoba.W wózku wodzika jest biała bardzo cieniutka podkładka.

[Adaś Niezgódka]

Obstawiam z t-knoba.W wózku wodzika jest biała bardzo cieniutka podkładka.

Też tak obstawiam, choć w wózku nie zawsze jest biała, trafiają się też czarne.

Ale nigdy nie spotkałem się z przypadkiem by w wózku były dwie.

[19john92]

W wózku jest bezbarwna jedna, bardzo możliwe, że to z T knoba bo to model C3000. Bardzo dziękuje za odpowiedz

[19john92]

Nie mogę edytować posta, czy jest możliwe aby w młynku nie było na pinionie rd11563? Czy to jest taki gumowy oring? Czy jakas podkładka? Oczywiście TPc3000 15…

[Adaś Niezgódka]

Tak RD11563 to gumowy oring

W 15 ma tam być razem z podkładką.

Najpierw zakładasz oring a za nim podkładkę, jeśli go nie dasz to kołowrotek się nie rozsypie ale rotor będzie miał luzy góra dół i będzie się bujał na boki.



https://allegro.pl/oferta/pierscien-o-ring-nbr-oring-5x1mm-10szt-11634697912



Nie mam teraz jak sprawdzić grubości, ale gdyby był potrzebny grubszy to:



https://allegro.pl/oferta/pierscien-o-ring-nbr-oring-5x1-5mm-10szt-11634701943



I po sprawie

Edytowane 22 Kwietnia 2022 przez Adaś Niezgódka

[SlawekNikt]

Czy ktoś poratowałby mnie łożyskiem oporowym do Curado DC? albo naprowadził jak zrobić żeby korba się nie cofała do tyłu?



Zdemontować, umyć bardzo dokładnie ze wszelkiego wszystkiego , zamontować, sprawdzić. Jak nie działa to wymienić na nowe.

Ps. To post do serwis multiplikatorów chyba

Edytowane 22 Kwietnia 2022 przez Sławek Nikt

[przemow]

Lepsza jakość, obok podkładek dałem łożysko z dołu piniona dla odniesienia. Na schemacie właśnie nie mogę ich zlokalizować, na wodziku jest jedna podkładka taka przezroczysta i ona jest na miejscu…

Nie są to podkładki z tego miejsca?

Ta u góry na mojej fotce jest z knoba. Jest zupełnie inna niż te z Twojej fotki.

W knobie są łożyska 4x7x2.5 a na pinionie 5x8x2.5 więc żeby to była podkładka z knoba musiałaby być większa średnicą zewnętrzną niż wewnętrzna średnica łożyska z fotki a nie jest.

Edytowane 22 Kwietnia 2022 przez przemo_w

[19john92]

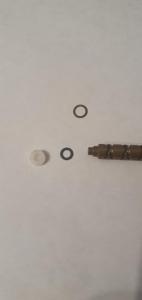

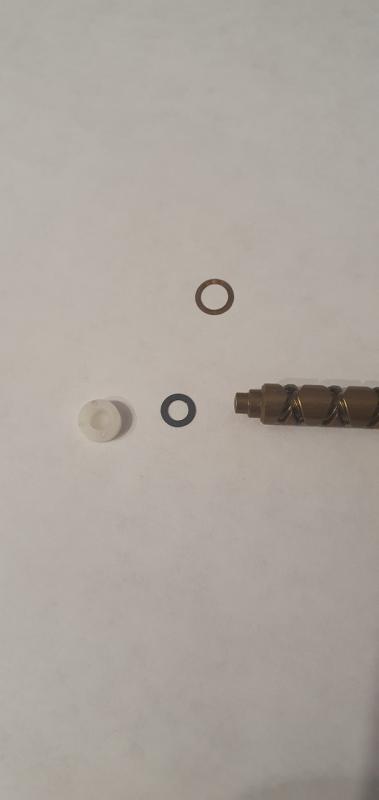

Na wormie jest podkładka jak na foto, w knobie jest ta mosiężna. Te dwie mają średnice wewnętrzną i zewnętrzną jak podkładka z wodzika. Są plastikowe czy tam teflonowe, nie mam już pomysłu gdzie mogły by być założone…

[przemow]

Na wormie jest podkładka jak na foto, w knobie jest ta mosiężna. Te dwie mają średnice wewnętrzną i zewnętrzną jak podkładka z wodzika. Są plastikowe czy tam teflonowe, nie mam już pomysłu gdzie mogły by być założone…

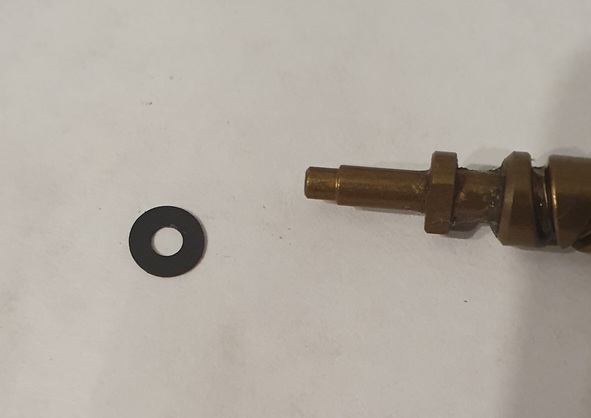

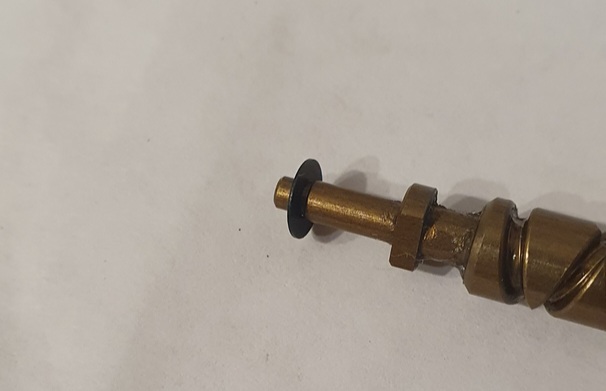

Tera patrz:-)

Może " nasi tam byli" przed Tobą i tiuningowali? :-)

Zamiast od dupki strony to od przodu poszło kasowanie luzu.

Edytowane 22 Kwietnia 2022 przez przemo_w

[Adaś Niezgódka]


Nie są to podkładki z tego miejsca?

Ta u góry na mojej fotce jest z knoba. Jest zupełnie inna niż te z Twojej fotki.

W knobie są łożyska 4x7x2.5 a na pinionie 5x8x2.5 więc żeby to była podkładka z knoba musiałaby być większa średnicą zewnętrzną niż wewnętrzna średnica łożyska z fotki a nie jest.

To nie są podkładki regulujące luz knoba a tym bardziej nie te do regulacji wałka posuwu.

Podkładki ze zdjęcia kolegi 19john92 są umieszczane pomiędzy chromowaną maskownicą T-knoba a samym knobem (pod maskownicą i dwoma wkrętami).

[przemow]

To nie są podkładki regulujące luz knoba a tym bardziej nie te do regulacji wałka posuwu.

Podkładki ze zdjęcia kolegi 19john92 są umieszczane pomiędzy chromowaną maskownicą T-knoba a samym knobem (pod maskownicą i dwoma wkrętami).

Masz rację. Tam też są czasami tylko w tych knobach z Tp 15 nigdy takich nie widziałem.

Ale może i się tam trafiają.

[Adaś Niezgódka]

Masz rację. Tam też są czasami tylko w tych knobach z Tp 15 nigdy takich nie widziałem.

Ale może i się tam trafiają.

A ja i owszem

[Adaś Niezgódka]

One są jak Yeti

Raz są, raz ich nie ma.
