Serwisowanie kołowrotków Shimano

[SlawekNikt]

Tak, są na nich jakby odciski. Widać wypracowanie, a jak zarżnięty to i zęby ukruszone.

[adam 13]

Z tego co pamietam, zebatki wszystkie byly Ok Ale bede musial, moze go jeszcze rozkrecic Byc moze, zle cos kiedys zlozylem

[Grzesiek]

Panowie, czy ktoś z Was ma może schemat budowy kabłąka Shimano Stradic 2500 GTM? Chodzi mi o tą część gdzie jest wodzik i zbijak kabłąka. Potrzebuję wiedzieć gdzie, co i jak wchodzi i jak jest ułożone.

[Grzesiek]

Panowie, czy ktoś z Was ma może schemat budowy kabłąka Shimano Stradic 2500 GTM? Chodzi mi o tą część gdzie jest wodzik i zbijak kabłąka. Potrzebuję wiedzieć gdzie, co i jak wchodzi i jak jest ułożone.

[elmo]

Jest na forum:





Jest taka strona węgierska ze schematami.Jak będę w domu to Ci wrzucę, może ktoś ją ma to wrzuci.

Proszę bardzo:

http://www.pergetes.hu/szemezgeto/shimano_orsok.html

[Grzesiek]

Dzięki Elmo, ale taki schemat to mam Na pudełku jest narysowany Mi chodziło o to jak to jest w środku poskładane.

Rzecz w tym, że chciałem przesmarować kołowrotek, rozkręciłem go i teraz mam problemy ze złożeniem do kupy.

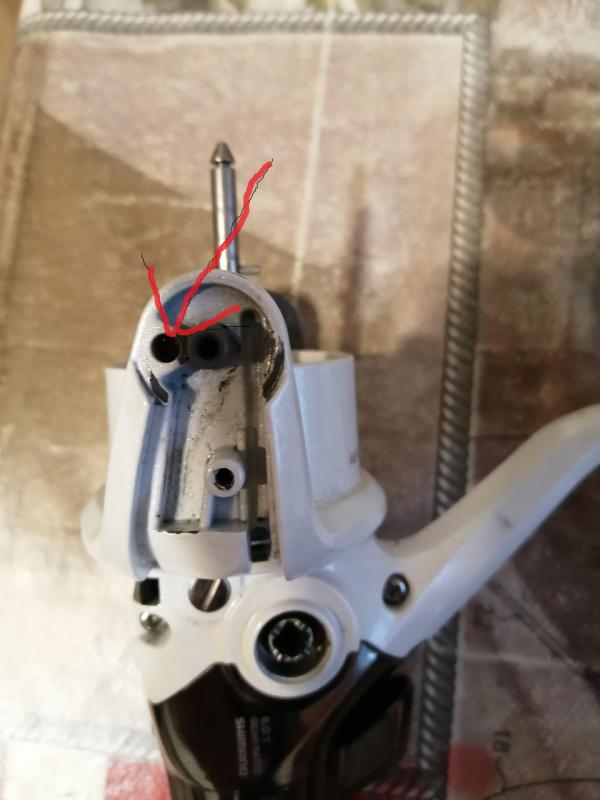

Wiem na pewno, że niestety zginęła mi sprężynka z miejsca, które zaznaczyłem. W ten otworek wchodzi taki plastikowy trzpień i pod nim powinna być taka malutka sprężynka, której niestety nie ma





Przy okazji, czy jest tutaj na forum ktoś, kto miałby taką sprężynkę i kto by mi to złożył wszystko w dobrze działającą całość ?

[Kadi]

Ten plastikowy trzpień daje tylko kliknięcie przy otwieraniu kabłąka Bez tego też będzie działać. Poskładanie tego nie jest jakieś mocno skomplikowane. z Prawej "S" służacy za zbijak kabłąka. W wyprofilowanym rowku sprężyna a na jej końcu drucik, który powinien mieć zakończenie po lewej stronie zbijaka. Całość na lekkim ścisku składasz z ramieniem kabłąka tak aby drucik ze sprężynki trafił w odpowiedni otwór.

[Grzesiek]

Ten plastikowy trzpień daje tylko kliknięcie przy otwieraniu kabłąka Bez tego też będzie działać. Poskładanie tego nie jest jakieś mocno skomplikowane. z Prawej "S" służacy za zbijak kabłąka. W wyprofilowanym rowku sprężyna a na jej końcu drucik, który powinien mieć zakończenie po lewej stronie zbijaka. Całość na lekkim ścisku składasz z ramieniem kabłąka tak aby drucik ze sprężynki trafił w odpowiedni otwór.

Tomku, złożyłem i....działa ! Dziękuję bardzo A sprężynkę sobie zamówię, bo z nią ten kabłąk zamykał/otwierał się jednak jakoś lepiej i tego "klik" brakuje

Edytowane 30 Maja 2023 przez Grzesiek

[HutaGryfia]

Ja przy rozbieraniu swojego stradica znalazłem ten plasticzek połamany, będąc pewien że to niezbędny element napier.... się z pilniczkiem i dorobiłem z mosiądzu, żeby teraz się dowiedzieć że to robi tylko klik.....

[Spider1987]

Polecicie kogoś kto zajmuje się serwisem - zmianą smaru w kołowrotkach Shimano? Ile taka wymiana smaru kosztuje? Ma ktoś jakiś dobry kontakt tu na forum, ponoć Spigot oferuje taką usługę. Dzięki i pozdro.

Edytowane 7 Czerwca 2023 przez Spider1987

[Porucznikcolombo]

Witam

Czy ktoś mógłby podpowiedzieć jak skasować luzy ramiona kabłąnka ? Pacjent Stradic Fl. Ramiona mają straszne luzy ????

Pozdrawiam.

[Andru77]

Witam

Czy ktoś mógłby podpowiedzieć jak skasować luzy ramiona kabłąnka ? Pacjent Stradic Fl. Ramiona mają straszne luzy

Pozdrawiam.

Obie strony??

Z cienkiej rurki dorobić tulejki. Najczęściej w rotorze trzpień się wyrabia i trzeba dobrać odpowiedniej średnicy tulejkę i nabić (choć bardziej nałożyć na trzpień). Jeśli jest duży ubytek można dać pod tulejkę klej epoksydowy.

[TodomeyII]

Witam Wszysystkich !



Otóż mam zajebisty problem.

Moja kalkuta bfs (2017) żeźi !!! Mocno żeźi ale nie znam powodu, mam ją już 4 lata( czerwiec mija ) i rozbierałem ja częściej jak moją drugą połówke hahaha ( no troszkę przesadziłem hahaha ).

Nie potrzebuje schematu, wręcz sam mógłym napisać lepszy. Ale nie w tym rzecz. Wiem na 100% że łożysko oporowe jest do wymiany ale bez tego łożyska jest dalej ten dziwny dżwięk.

Mam kilka multików z różnych półek ( wiekszość made in japan) i jak oglądałem przekładnie to na żadnym nawet abu silver max nie widziałem żadnego zużycia, stąd wiem ze przekładnia w bfs też nie jest zużyta ???

Czyli to nie przekładnia.

Problem się zwielokrotnia proporcjonalnie do wagi przynety.

Dla pewnosci chciałem dziś zrobić podmiankę z dc 101 do bfs ale się nie da bo ..... ku..a koło zebate jest o 1.5 mm większe jak w bfs a łożysko oporowe jest wsadzone od dupy strony czyli plastikiem do korbki co ogranicza możliwości wyciągnięcia łożyska do zera chyba że chcemy je zniszczyć.

Shimano ma jakieś problemy i chcą obarczyć tymi problemami klientów a takie zachowanie jest kary godne. Nadmienie tylko że istnieje JEDEN tylko sklep gdzie można kupić części do kołowrotków shimano ???

Dla mnie to troszkę dziwne ale pewnie plat jest własnośćią shimano.

Łozysko oporowe kosztuje 15 euro ale chińczyk ma takie same za 2.50 ? Moim zdaniem przy wykonywaniu takiego łożyska potrzeba ogromnej precyzji więc nie da sie tego zrobić źle - tak myslę.

Być może sie mylę.

Wiem że na forum sa osoby co mają kalkuty jeszcze za czasów złotego koloru i mam nadzieję że się podzielą wiedzą.

Z drugiej strony jest nas tutaj kilka tysięcy napiszmy list otwarty do shimano o więcej szacunku dla użytkowników spoza japan niech instrukcja pojawi się chociaż po angielsku i filmiki na temat serwisowania, nawet po japońsku ale niech będzie widac o co kaman.

Moja kalkuta dc była nad woda 3 razy a mam ja rok. Dziś jak ją otwarłem to zuważyłem że smaru jest dojebane wszędzie i to grubo ? Jedno miejsce które jest wolne od smaru to ślimak wodzika ???

Pewnie pomyślicie .... przestań pierdolic jak sam nie dajesz rady oddaj do servisu ...

W irlandi nie ma servisu a dwa prędzej oddam w obce ręce swoją kobietę jak kalkute aby ktos ja rozbierał i takie tam ....

Sprawdzałem na placie ile kosztuje kalkuta w cząściach no k....  wychodzi grubo 894 euro plus 30 % tax ...... tam ktoś dobrze główkuje .....!!!

Mam nadzieje że zawodowcy jak Remek ( to przez niego się wplątałem w multiki i dziękuję ) i inni spece od gazu i na piece hahahaha dadzą radę chociaż naświetlić mi scieżkę do tunelu gdzie znajdę światło.

Ja ostatnie trzy robiłem wszystkie mozliwe konfiguracja aby odkryć jaki jest problem ale bez skutku.



Aby nuda nie zawiało to fotki pierwszych wrassów w moim życiu



Kind Regards



Tomasz



[19john92]

Nie mam bardzo dużego doświadczenia, serwisuje jedynie swoje młynki. Z mojego doświadczenia szumiące dźwięki pochodzą z uszkodzonych łożyska. Moja Cc 301 szumiała podczas rzutów i okazało się, że łożysko na szpuli padło. Osobiście rozebrał bym młynek, umył dokładnie wszystko w benzynie (łożysk nie myj sprawdził czy łożyska nie szumią i uszkodzone bym wymienił. Jest jeszcze jedna opcja, że ten młynek tak pracuje, mam w sumie 3 cc i one wszystkie lekko szumią jednak pracują gladko

[Andru77]

Jak kolega wyżej. Sprawdź bardzo dokładnie łożyska, szczególnie to na szpuli.

[zmorces]

Łożysko 6x11x3 czy 6x10x3 pod szpule do vanforda C2000S, suwmiarką wychodzi 10,5mm?

[GregorS]

Zmierz gniazdo czy wejdzie 11bo jak dasz mniejsze to może klikać przy zwijaniu pod obciążeniem.



Wysłane z mojego M2101K6G przy użyciu Tapatalka

[zmorces]

Wziąłem właśnie 11-tkę

[wojti80]

SIema . Padł mi kabłak w stradicu. . Potrzebuje kogoś  kto mu przywrócił ustawienia fabryczne

Profil Nieaktywny jest nieaktywny

[Piter77]

Witam

Może ktoś ma lub wie gdzie mógłbym kupić

Line Roller Collar Shimano (RD20150)

[GregorS]

Witam

Może ktoś ma lub wie gdzie mógłbym kupić Line Roller Collar Shimano (RD20150)

Zapytaj u Mefisto



Wysłane z mojego M2101K6G przy użyciu Tapatalka

[huligan77]



Witam

Może ktoś ma lub wie gdzie mógłbym kupić Line Roller Collar Shimano (RD20150)

https://bialaryba.pl/szukaj.html/szukaj=RD20150

[x-games]

Panowie, czy ktoś z Was ma może schemat budowy kabłąka Shimano Stradic 2500 GTM? Chodzi mi o tą część gdzie jest wodzik i zbijak kabłąka. Potrzebuję wiedzieć gdzie, co i jak wchodzi i jak jest ułożone.

Stronka ze schematami Daiwa oraz Shimano !!

https://roulementcasting.com/schemas-schematics/

https://roulementcasting.com/schema-shimano-spinning/



Są  tam schematy - Stradic GTM różne roczniki



Inne strony - dobre

https://www.shimanofishingservice.jp/price.php

https://www.reelschematic.com/#gsc.tab=0

https://planetseafishing.com/reel-schematics/

http://www.spin-review.ru/eng/index.shtml

https://mulinete.wordpress.com/mulinete/

https://www.daiwa.com/scandinavia/service/schematics/index.html

https://roulementcasting.com/moulinets/





















[SPMR]

Witajcie Panowie



Przepraszam, ale sporadycznie tu zaglądam. Proszę najlepiej dzwonić 661 933 500 lub pisać WhatsApp



Pozdrawiam

[exkudlaty]

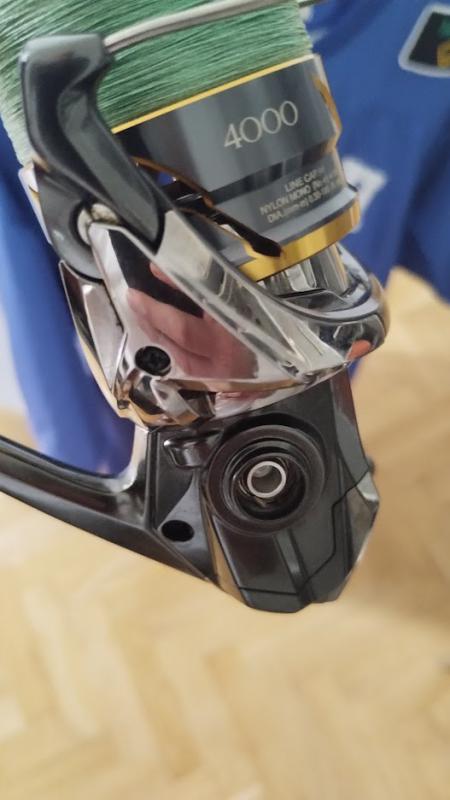

Panie i Panowie, czy ktoś wie pod jaką nazwą szukać zaślepki do korbki Twin Powera 4000 2020?

Się odkręciła i odpadła. Googlarka podaje zaślepki Shimano ale do roweru, do kołowrotka już nie. Na aliexpress znalazłem, robi je Gomexus ale wyglądają jak miniaturowe dildosy, więc wolałbym uniknąć. Jak trzeba będzie to oszpecę ten młynek, pal go sześć ale wolałbym coś co chociaż przypomina oryginał. Gdzie tego szukać?

Edytowane 19 Sierpnia 2023 przez exkudlaty
