Serwisowanie kołowrotków Shimano

[fish28]

Zwracam honor ????

[Super Arek GT]

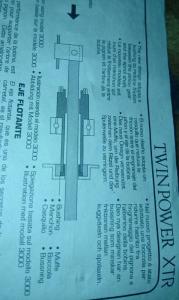

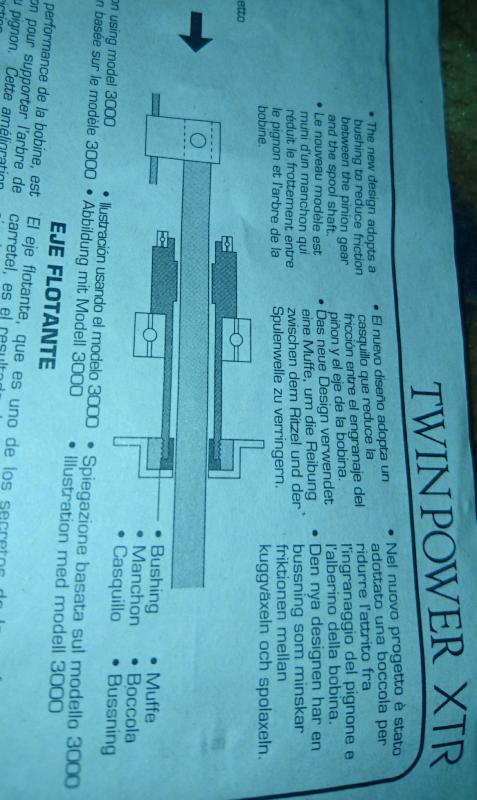

Dla potwierdzenia- fotka papierów z wykorzystanymi systemami TP XTR ( tulejka na zdjęciu pod nazwą ,,busching''.



[adam 13]

Rocznik

jest 00, strzalka po srodku na 5

To chyba 2000 maj?

Juz ja przelozylem, ja ja wsadzilem od drugiej strony ,tam gdzie slimak

Rozumiem ze ma byc tam gdze przywchodzi nakretka rotora, tak?

Siedzialem caly czs nad tym lozyskiem ,mam nadzieje ze sprezynki dobrze wsadzilem

Jak dla mnie to bylo trudne, na sucho blokuje.Wkleje zdjecie jak zalozylem

Jeszcze jedno pytanie

Lozyska ,te zamkniete ,otworzyc ,umyc na nowo naoliwic?

kolowrotek mam umyty i schnie, jutro bede skladal , jak ze smarowaniem, oszczednie?



Dzieki za podpowiedzi, sam by m nie wiedzial co z ta blokada, tuleja

Pozdrawiam Adam

Edytowane 10 Lutego 2019 przez adam 13

[adam 13]

Rocznik

jest 00, strzalka po srodku na 5

To chyba 2000 maj?

Juz ja przelozylem, ja ja wsadzilem od drugiej strony ,tam gdzie slimak

Rozumiem ze ma byc tam gdze przywchodzi nakretka szpuli, tak?

Siedzialem caly czs nad tym lozyskiem ,mam nadzieje ze sprezynki dobrze wsadzilem

Jak dla mnie to bylo trudne, na sucho blokuje.Wkleje zdjecie jak zalozylem

Jeszcze jedno pytanie

Lozyska ,te zamkniete ,otworzyc ,umyc na nowo naoliwic?

kolowrotek mam umyty i schnie, jutro bede skladal , jak ze smarowaniem, oszczednie?



Dzieki za podpowiedzi, sam by m nie wiedzial co z ta blokada, tuleja

Pozdrawiam Adam

[Jozi]

Jej najzwyczajniej w świecie nie ma na schemacie, przeoczenie producenta.

Ta tulejka występuje również w Biomaster 3000/4000 LS, TP 3000/4000 JDM.



Na zdjęciu przedstawiłem w którym miejscu ma być.






Ja tą tulejkę założyłem do swojego czarnuszka 4000superx, zdecydowanie lepiej maszynka kręci, oś jest bardziej stabilna.

[adam 13]

Jej najzwyczajniej w świecie nie ma na schemacie, przeoczenie producenta.

Ta tulejka występuje również w Biomaster 3000/4000 LS, TP 3000/4000 JDM.



Na zdjęciu przedstawiłem w którym miejscu ma być.






Dzieki Arek X

Fajnie ze pusciles zdjecie, nie bylo watpliwosci gdzie ja wlozyc

Pozdrawiam, i dziekuje. Dzis skladanie reszty

[adam 13]

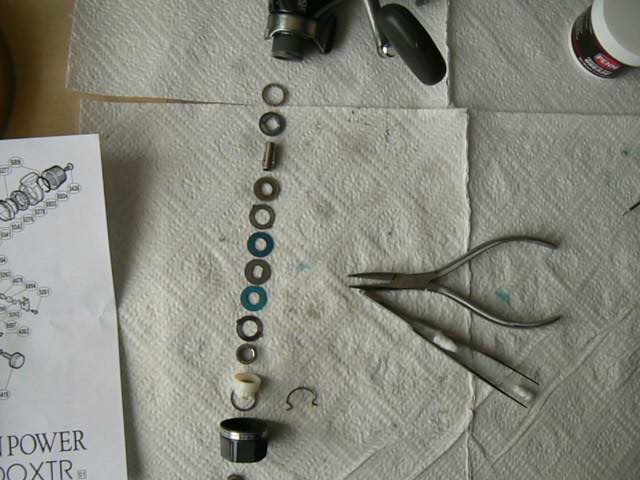

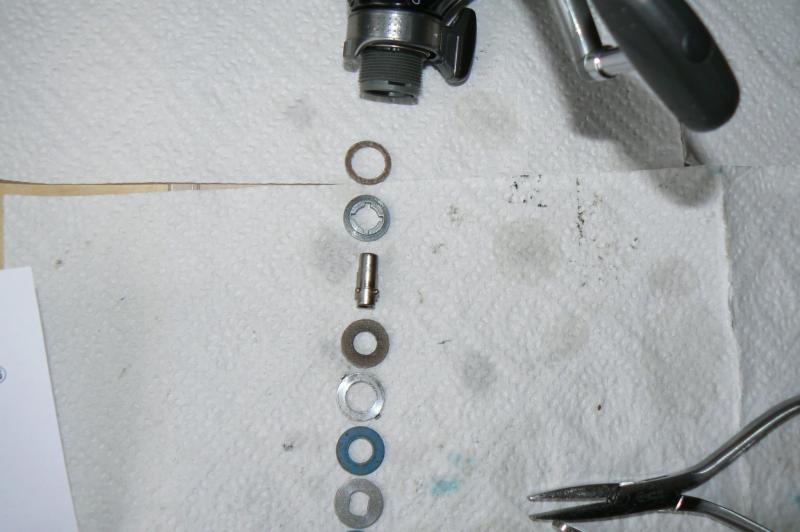

Zlozyle co moglem, stanolem na hamulcu

Ta podkladka, z czteroma nacieciami, pod jakim jest nr w schemacie?

I czy tak jak na zdjeciu, jest dobra kolejnosc?

Nie znam angielskiego, i to troche na czuja

I czy ta tulejka z czterema wypustkami ma byc wsadzona ta strona jak polozylem

Dzieki za cierpliwosc, kiedys to mi sie udalo ,a dzis cos nie tak

Pozdrawiam

[Super Arek GT]

Jest malina!!!

Ta podkładka z 4 nacięciami ma nr 5339 i ma taki mały ubytek od góry dla pierwszej cienkiej podkładki materiałowej.

Tym ubytkiem wkładasz ją do góry.

Dla ułatwienia włożenia wszystkiego proponuje ściągnąć dźwignie DRAG z jej podkładkami- z nią na ,,pokładzie'' będzie Ci silnie ciężko...

Osobiście w trakcie składania cały hamulec instaluje jako pierwszy.

Edytowane 11 Lutego 2019 przez Arek X

[adam 13]

Arek X

Tak tez myslalem, pierwsza poszla ta "materialowa" i pozniej ta z nacíeciami

Nie moglem wsadzic tej tulei, dopiero, a moze przypadkiem, jak podnoslem os do samej gory, to wskoczyla glebiej

Pozniej, to jak na zdjeciu, dziala,Teraz biore sie za rolke kablaka ,lozysko moczy sie w benzynie, moglbys mi podeslac zdjecie jak ja pozniej zalozyc?Nie jestem pewny czy ostatnio dobrze zlozylem.

Chodzi mi ,w ktora strone ma byc ten stozek na rolce

Byc moze mnie zrozumiales

Jeszcze raz wiekie dzieki

Pozdrawiam Adam



Teraz biore sie za multki, teoretycznie latwiejsze

Edytowane 11 Lutego 2019 przez adam 13

[Super Arek GT]

Na przyszłość składaj hamulec jako pierwszy, będzie zdecydowanie łatwiej trafić ośką w jego tuleje.



Co do łożyska rolki to wg mojego toku rozumowania- moczenie łożyska w benzynie bez zdemontowania uszczelnień to jego pewna, przyspieszona śmierć.

Żadna oliwa po jego wyschnięciu nie przedostanie się przez owe uszczelnienia.

Osobiście łożysk w niczym nie moczę.

Jedynie troche oliwie.

Jeśli zaczyna szumieć- wymieniam.

Choć jak do tej pory miałem tylko raz taki przypadek, a kołowrotki się u mnie nie nudzą w sezonie.

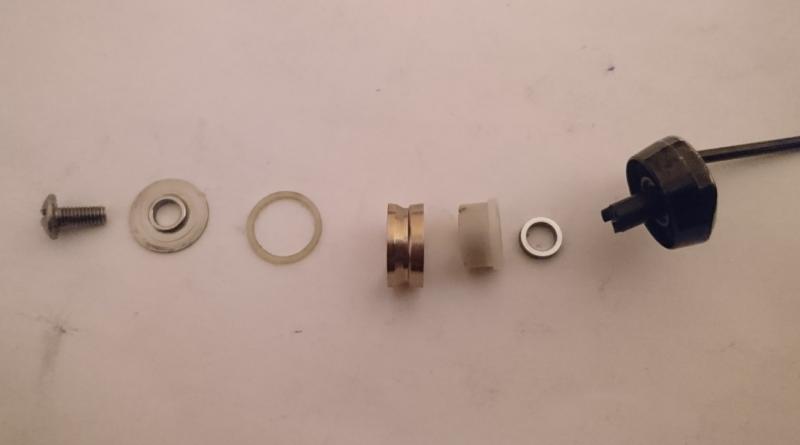

Podrzucam zdjęcie na którym nie ma od strony drucianego pałąka- cienkiej, przeźroczystej podkładki wykonanej z grubszej folii.

Ona montowana jest jako pierwsza.

Jeśli jej nie masz- żaden problem.

Montuj resztę jak na zdjęciu.



[adam 13]

Arek X

Dzieki za zdjecia, szkoda z tym lozyskiem, mozna je jakos otworzyc?

[Super Arek GT]

Jeśli masz metalowe uszczelnienia to kicha- możesz je uszkodzić.

Łatwiej z gumowymi.

Ale czy jest sens grzebać...?????





https://allegro.pl/oferta/mr-84-zz-4x8x3-lozysko-kulkowe-7834150894





Osobiście używam najtańszych od lat i jak pisałem wcześniej- miałem tylko jeden przypadek gdy padło.

Nie tylko do rolki.

Każde łożysko w moich ,,wołkach roboczych'' nie przekroczyło ceny jednostkowej 5zł.

Ale to tylko moje podejście do tego tematu...

[Fred Arbogast]

Potrzebna pomoc w znalezieniu części zamiennej do Twin Powera 2000XT nr. ze schematu to 4662 i tulejka dystansowa 4661. Ma ktoś jakąś wiedzę czy temat jest do dostania? Mankamentem tych kołowrotków jest chyba pękanie owej części co powodowało brak możliwości przełączenia manetki na tryb biegu wstecznego.Może było by możliwe zastosowanie części z jakiegoś innego modelu?

[adam 13]

Dzieki, jak je usmiercilem , to wiem co i gdzie

Pozdrawiam

[J-O-K-E-R]

Jeśli jeszcze nie było to tu jest znakomity filmik instruktażowy serwisu Shimano Twin Power '15 4000PG

https://www.youtube.com/watch?v=FTpsrL368ro



Co prawda po rosyjsku, ale dużo można zrozumieć, a jeszcze więcej zobaczyć. Autor rozbiera nówkę z fabryki i pokazuje niedostatki smarownicze (np nierówno posmarowane koło główne, brak oliwki na uszczelkach). Co ciekawe używa nieznanego mi smaru IOS, trochę rzadszy od fabrycznego albo ardenta, ale bardziej ciągnący, lepki.

[fox mulder]

Jeśli jeszcze nie było to tu jest znakomity filmik instruktażowy serwisu Shimano Twin Power '15 4000PG

https://www.youtube.com/watch?v=FTpsrL368ro



Co prawda po rosyjsku, ale dużo można zrozumieć, a jeszcze więcej zobaczyć. Autor rozbiera nówkę z fabryki i pokazuje niedostatki smarownicze (np nierówno posmarowane koło główne, brak oliwki na uszczelkach). Co ciekawe używa nieznanego mi smaru IOS, trochę rzadszy od fabrycznego albo ardenta, ale bardziej ciągnący, lepki.

Aleksander ,,Tajmień,, to fachowiec,bezdyskusyjnie. Szkoda tylko,że nie wszyscy ,,nasi,, fachowcy dzielą się tak chętnie wiedzą jak Alexander...

[Andru77]

Nie każdy ma czas by na ryby pojechać, a co mówić by nagrywać swoją robotę, montować i zamieszczać w sieci.

[adam 13]

Robert

a wiesz cos o tym kolowrotku?(Ty przeciesz wiesz wszystko)

Wszystkie przynety od jednego Turka, Jak maja szajs,mydlo i powidlo,to warto u nich poszperac

Nie maja pojecia co sprzedaja,ale targowac sie umia



Po sewisowaniu mojego TP, probuje przesmarowac koledze areo xt-7 4010

Niestety, po umyciu, nasmarowaniu, zlorzeniu, nie chodzi najlepiej

Moze lozyska, nasucho prawie sie nie kreca,poszukam i kupie nowe

Ale mam problem, rozkrecajac, robilem caly czas zdjecia zeby tak samo zlorzyc

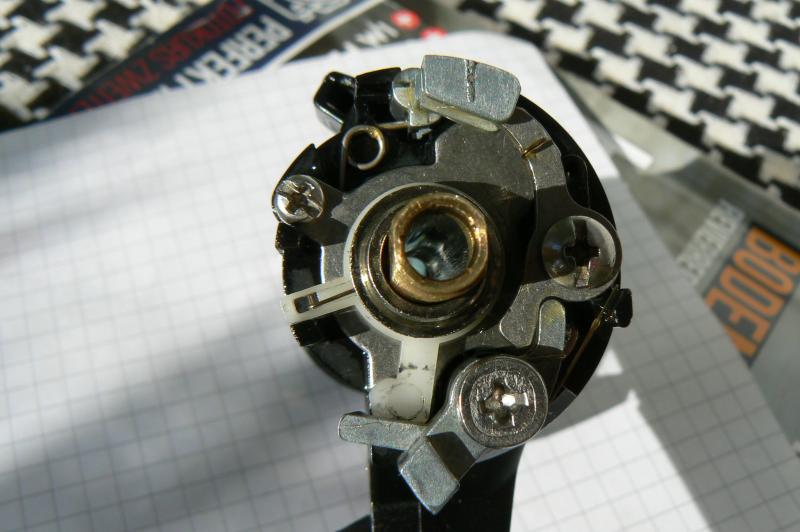

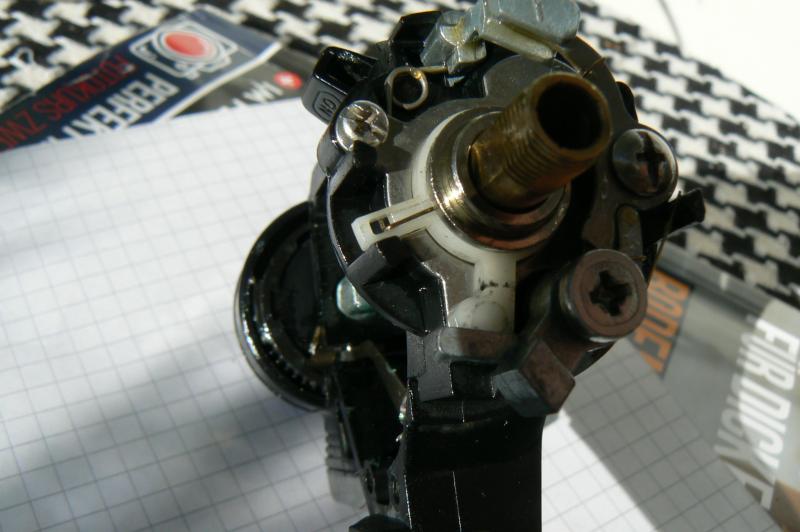

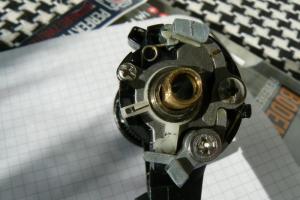

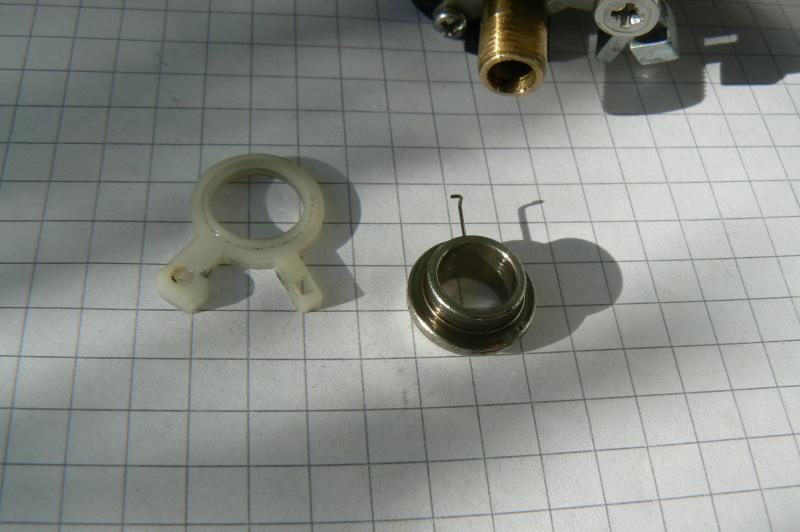

Przy zdemmowaniu rotora,(nie wiem czemu os nie wychodzi gladko) wyskoczyly mi te czesci





Tak je zamontowalem z powrotem, wlasciwie??

Moze ktos pomoc?



Pozdrawiam Adam

[Andru77]

Jest to blokada obrotów wstecznych. Niby wszystko ok ale nie wiem czy ten metalowy element nie powinien być zahaczony za to plastikowe "L"

[adam 13]

Zobacze, bo jak  tak zlozylem,to blokada dzielala,ale cos tam chrobotalo

Dzieki,zobacze czy mozna ja tak zalozyc

Pozdrawiam Adam

[Woytec]

Koledzy, może przegapiłem tą informację ale chciałbym się dowiedzieć czy Shimano (lub inni znani producenci kołowrotków) określają okres - ilość lat produkcji części zamiennych dla modeli z danego rocznika? Są branże, w których kupując urządzenie użytkownik jest informowany o okresie dostępu części zamiennych i dacie przewidywanego "end of service".

[Jozi]

Stella ma 10 lat dostępu do części.

[psd27]

Ja też kojarzę, że dla Stelli to jest 10lat.

[Guzu]

Stella ma 10 lat dostępu do części.

Warto dodać, że 10 lat od premiery.

Nie od końca produkcji.



Zatem na chwilę obecną: Stella model 2010, produkowana w latach 2010-13.

Części przez serwis Shimano z gwarancją dostępu do 2020...

[PiotrCz]

Z dostępnością części jest trochę inaczej. W roku 2017 zamawiałem przekładnię do TP 05. Na dostawę musiałem poczekać około miesiąca. Podobno firma co pewien czas zbiera zamówienia na części do starszych modeli, ale o dostępność najlepiej zapytać "Mefista".
