Lowrance elite 5x hdi - podłączenie do aku

[bocian84]

Witam.

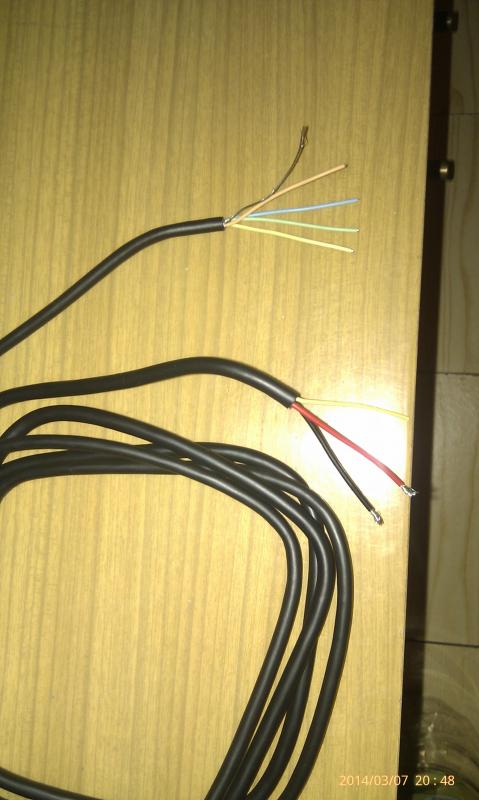

Stałem się szczęśliwym posiadaczem w/w echosondy i mam pytanie do czego są dodatkowe kable? czy mogę je po prostu zaizolować?pozostawiając nie używane?





[Paprykarz]

Możesz. A do czego są przeznaczone kable jest zapewne opisane w instrukcji obsługi.

W zależności od zastosowania jest to kabel połączeniowy  przesyłania danych NMEA0183 lub  RS-232. Opis kolorów i połączeń w instrukcji instalacji.

Edytowane 8 Marca 2014 przez Paprykarz

[bocian84]

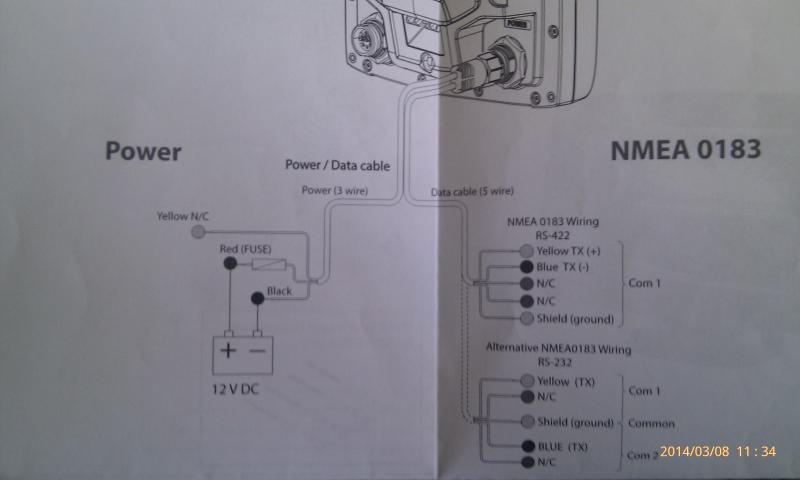

Przesyłam zdjęcie z instrukcji montażu.





Poszperałem i faktycznie to jest kabel danych, zaizoluje i zostawie go w spokoju. Mam jeszcze jedną niejasność, kabelek żółty N/C (od zasilania) czemu ma służyć? jako "masa"?



Dziękuję Paprykarz



[Gobio Gobio]

Mysle ze N/C to not connected czy też możesz zaizolować

[mike-pike]

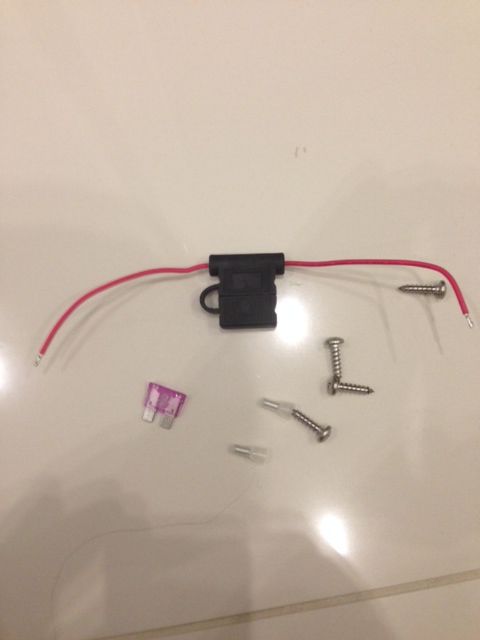

Witam. Właśnie odebrałem paczkę ze Stanów z tą echo. Z uwagi na to żeby nie płacić cła kumpel wypakował ją z oryginalnego kartonu i nie wiem do czego służa te elementy

[janih]

Bezpiecznik, wpinasz sie w tor zasilania, w miare blisko akumulatora

[puszek7]

Panowie właśnie zakupiłem echo Lowrance Elite 5 HDI. czy ktoś mógłby mi pomóc z właściwym jej montażem. Chodzi mi o jakieś zdjęcia jak wygląda podłączenie akumulatorów.. Zakupiłem 2 akumulatory i chciałbym je zmostkować. Czy ktoś mógłby mi pomóc?



Z góry dziękuje. Pozdrawiam.

[godski]

Jak kupiłeś dwa x 12 V to połączenie równoległe, czyli plus do plusa minus do minusa. A później traktuj to jak jeden aku 12 V o podwojonej pojemności.

[puszek7]

Podłączenie to nie problem ale Godski.. dzięki za chęć pomocy. Nie chcę po prostu odwalić prowizorki;p  Chodzi mi tu o to jak to ktoś rozwiązał w coverze w środku

Pozdrawiam

[rower26]

Ja akurat dostalem gotowy cover pod dwa akumulatory przygotowany. Zapytaj tam gdzie kupiłes i moze akurat maja. Wymienisz i bedzie po najmniejszej linii oporu.

[janih]

Kup male kostki eletryczne i gniazdo i wtyk od zasilacza

[IMMORTAL]

Jak kupiłeś dwa x 12 V to połączenie równoległe, czyli plus do plusa minus do minusa. A później traktuj to jak jeden aku 12 V o podwojonej pojemności.

W teorii ok, w paktyce nie do końca. Pamiętajmy o możliwości wzajemnego ładowania się akumulatorów.
