Zmiana przelozenia w kolowrotkach

[blackabyss]

Za soba mam trzy takie zmiany z przelozeniem min. stella FA na PG, ultegra 98` na biomka 98` oraz soare 30 2500HGS 07` na TP MG 2500 06`. W kazdym z tych trzech przypadkow przelozenie z wyzszego zostalo zmienione na nizsze, dzieki temu kolowrotki pracuja nieco lzej i maja wiecej mocy.  Najwieksza odczuwalna roznice kolejno czuc w stelli, ultegrze i w soare

(przelozenie zmieniszone zaledwie z 6 na 5)

Z gory przepraszam za jakosc zdjec (mialem dzis jechac nad wode.. ale ze pogoda do d.. to fotki sa raczej efektem ubocznym mojej dzisiejszej zabawy )

W przyszlosci jak znajde czas, a zamierzam jeszcze  w soare dorzucic lozysko na walek, moze dwa to zrobie lepsze zdjecia.

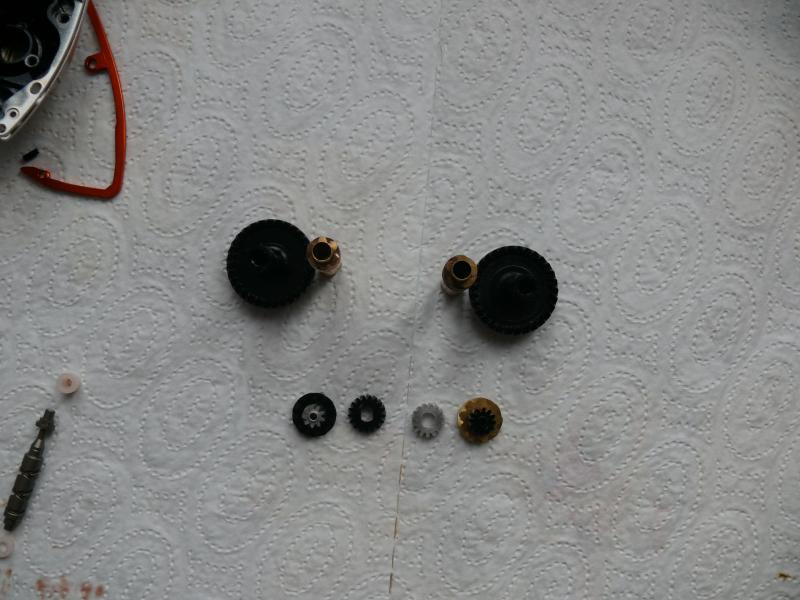

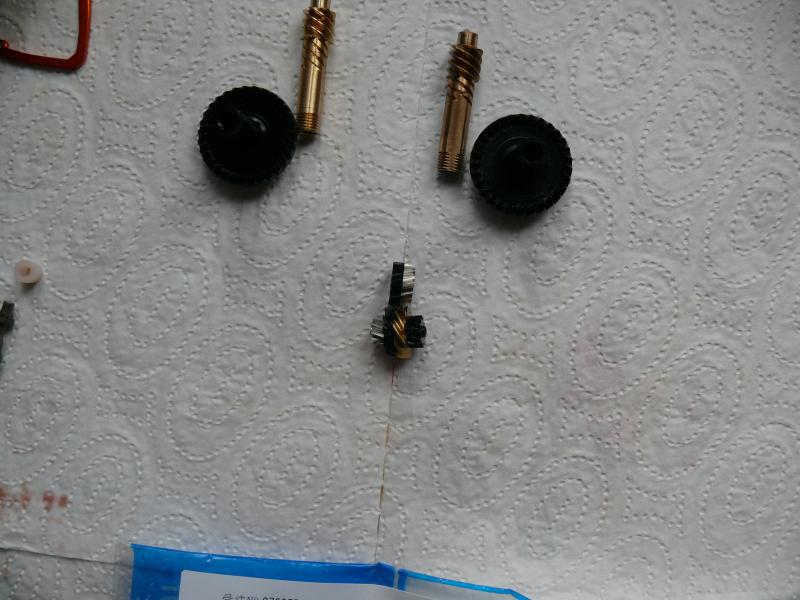

Po lewej stronie czesci od TP MG 2500S 06` a po prawej od soare 30 2500 HGS 07` . Widac ze poszczegolne elementy sa wykonane z innych materialow (niestety nie mam czesci, ani TP MG 2500 HGS 06`, ale zakladam z 99 % pewnoscia, ze przekladnia w TP MG 2500 HGS 06` jest wykonana z tych samych materialow i jest identyczna jak w soare 30 2500 HGS 07`)

Jedyna roznica miedzy TP MG 2500 HGS 06` a soare 30 2500 HGS 07` jest  bardziej wybajerzony desing soare, oraz szpulka juz z rantem AR-C.

Blizniacza konstrukcja jest jeszcze sephia 06`  - przelozone bebechy powinny tez pasowac w kazda strone. Zreszta patrzac na schemat identyczna jest tez stella 04` - ale tam ponoc pinion ma nieco inna dlugosc.

W kazdym razie przelozone "bebechy" pasuja idealnie, nie trzeba dokladac zadnych dodatkowych podkladek czy cos.



Zachecam kolegow, ktorzy zmienili przelozenie w blizniaczych kolowrotkach/multikach. Po pewnym czasie watek  moze stac sie rzetelna baza danych.

[jersey]

przyleciał dziś 09tpsw4000xg ze zmienioną przekładnią od modelu pg. zdecydowanie inny kołowrotek, kręci zdecydowanie lżej.



na fotce oryginalne bebeszki od xg







mam nadzieję @blackabyss spotkać cię wkrótce na jakimś jerkowym zlocie. będzie okazja pogadać o zmianie przełożeń w naszych ulubionych zabawkach i nie tylko, w końcu nie ma to jak szczera rozmowa.

















[godski]

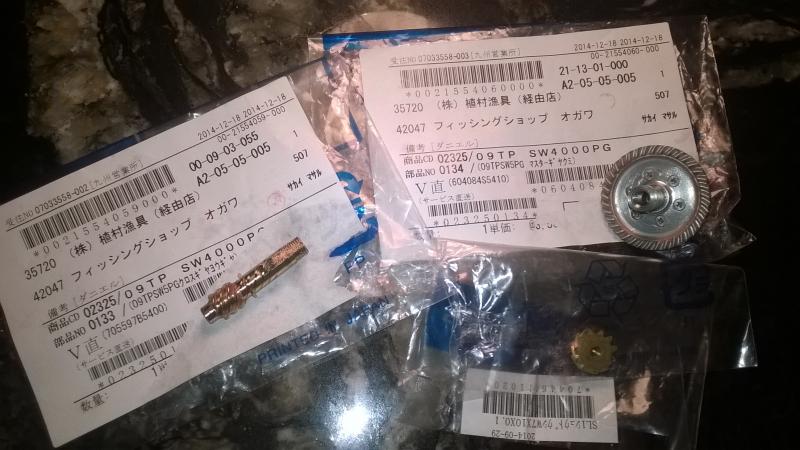

Pytanie o podmiankę XG na PG. Cztery elementy wymieniłeś? Koło, pinion, worma i małą zębatkę. Tak Mefi pisał w swoim poście. Kto wymieniał i ile taka zabawa kosztowała ?. Zamierzam tak zrobić w TP 4000SW-a.

[jersey]

jak to bangla okaże się się wkrótce na plaży, mam nadzieję że tip-top.

[Guzu]

Pytanie o podmiankę XG na PG. Cztery elementy wymieniłeś? Koło, pinion, worma i małą zębatkę. Tak Mefi pisał w swoim poście. Kto wymieniał i ile taka zabawa kosztowała ?. Zamierzam tak zrobić w TP 4000SW-a.

Worma nie wymienialem

pozostale 3 części.

koniecznym bylo dołożenie podkladki pod lozysko na kole celem właściwego spasowania przekladni

ale jak wiemy jest to typowa kwestia egzemplaryczna

zmiana przełożenia w tej kwestii nie ma nic wspolnego

o pieniądzach gentlemeni nie rozmawiaja

[Guzu]

W ramach tego watku moge dopisać iz zmian przelozenia dokonywalem skutecznie w takich kolowrotkach jak:

Shimano stella 10

Shimano stella sw 01

shimano twin power sw 09

shimano Twin power 11

Daiwa certate 05

daiwa certate 10

daiwa certate hc

morethan branzino

Kierunek zmian bywal rozny. Nie zawsze w dol, w kierunku pg



Równocześnie informuje ze nie zajmuje sie tym zarobkowo. Nie przymjuje kolowrotkow na serwis. Ani na tuning.

w tym kraju sa Specjaliści, a ja to robie dorywczo, hobbystycznie i dla "wybranych"

[godski]

Worma nie wymienialem

pozostale 3 części.

koniecznym bylo dołożenie podkladki pod lozysko na kole celem właściwego spasowania przekladni

ale jak wiemy jest to typowa kwestia egzemplaryczna

zmiana przełożenia w tej kwestii nie ma nic wspolnego

o pieniądzach gentlemeni nie rozmawiaja

Dzięki Daniel. Mefisto w innym wątku mówił , że worm potrzebny. I p. Leśniak także. Ale skoro nie to dobrze.

Poniżej cytuję Mefisto:



09 Twin Power SW 40000PG:

#133 - 40 zł - małe kółko.

#134 - 180 zł - koło

#142 - 70 zł - worm

#132 - 100 zł - pinion



Czyli jeśli worm zbędny to mamy 320,00 zł. Bez tragedii.



I cytat z p. Leśniaka



"Całą przekładnię,a więc wałek zębaty i koło napędzające,Kółko zębate napędzające 'worm shaft" i sam "worm Shaft" Czyli cztery elementy .

A potem po przekładce wymagana jest regulacja"





I bądź tu człowieku mądry. Czy worm jest taki sam czy nie....



Edytowane 27 Stycznia 2015 przez godski

[Guzu]

Dzięki Daniel. Mefisto w innym wątku mówił , że worm potrzebny. Ale skoro nie to dobrze.

Poniżej kawałek Mefisto:





09 Twin Power SW 40000PG:

#133 - 40 zł - małe kółko.

#134 - 180 zł - koło

#142 - 70 zł - worm

#132 - 100 zł - pinion



Czyli jeśli worm zbędny to mamy 320,00 zł. Bez tragedii.

Nie podwazam slow nikogo. Tym bardziej takiego Znawcy.

Po prostu uznalem ze jeśli szpula ta sama to i prowadnica do niej ta sama.

Jak napisal Właściciel. Zycie zweryfikuje

[hasior]

Miałem stellę 08 SW 4000XG z przekładką-sam ją robiłem na PG

miałem w tym czasie i orginał 08SW4000PG ,części takie same były.



do przekładki potrzebne.

Wałek -shaft

zębatka-ta na shafta

Koło główne

i pinion.



tyle



części bez najmniejszego problemu kupisz na stronie -plat

[K...k]

W ramach tego watku moge dopisać iz zmian przelozenia dokonywalem skutecznie w takich kolowrotkach jak:

Shimano stella 10

Shimano stella sw 01

shimano twin power sw 09

shimano Twin power 11

Daiwa certate 05

daiwa certate 10

daiwa certate hc

morethan branzino

Kierunek zmian bywal rozny. Nie zawsze w dol, w kierunku pg



Równocześnie informuje ze nie zajmuje sie tym zarobkowo. Nie przymjuje kolowrotkow na serwis. Ani na tuning.

w tym kraju sa Specjaliści, a ja to robie dorywczo, hobbystycznie i dla "wybranych"

Daniel,

Certate HC i Morethan to nie są demony prędkości, więc domyślam się, że przełożenie poszło "w górę". Które elementy musiałeś podmienić?

[Guzu]

Daniel,

Certate HC i Morethan to nie są demony prędkości, więc domyślam się, że przełożenie poszło "w górę". Które elementy musiałeś podmienić?

Sama przekładnię sie wymienia. Na 5.2:1.

nawoj 89 cm

[Leśniak]

Dzięki Daniel. Mefisto w innym wątku mówił , że worm potrzebny. I p. Leśniak także. Ale skoro nie to dobrze.

Poniżej cytuję Mefisto:



09 Twin Power SW 40000PG:

#133 - 40 zł - małe kółko.

#134 - 180 zł - koło

#142 - 70 zł - worm

#132 - 100 zł - pinion



Czyli jeśli worm zbędny to mamy 320,00 zł. Bez tragedii.



I cytat z p. Leśniaka



"Całą przekładnię,a więc wałek zębaty i koło napędzające,Kółko zębate napędzające 'worm shaft" i sam "worm Shaft" Czyli cztery elementy .

A potem po przekładce wymagana jest regulacja"





I bądź tu człowieku mądry. Czy worm jest taki sam czy nie....



Tak,"worm shaft" jest potrzebny do przekładki .Związane jest to z funkcja przełożenia.Wałek od PG minimalnie różni się rozstawem rowków prowadzących wodzik w porównaniu do wersji XG,trudno zauważalne,ale tak jest. Do wałka od PG jest odpowiednio dostosowane kółko napędzające "worm shaft".

Owszem wałek od XG będzie pasował do PG i wszystko będzie się kręcić,tylko nie wszyscy zauważą że zmieni się układ nawoju linki na szpulę założony przez producenta i z tym związane kłopoty.



Pozdrawiam

Józef Leśniak

[Guzu]

Tak,"worm shaft" jest potrzebny do przekładki .Związane jest to z funkcja przełożenia.Wałek od PG minimalnie różni się rozstawem rowków prowadzących wodzik w porównaniu do wersji XG,trudno zauważalne,ale tak jest. Do wałka od PG jest odpowiednio dostosowane kółko napędzające "worm shaft".

Owszem wałek od XG będzie pasował do PG i wszystko będzie się kręcić,tylko nie wszyscy zauważą że zmieni się układ nawoju linki na szpulę założony przez producenta i z tym związane kłopoty.



Pozdrawiam

Józef Leśniak



A jakie problemy sie pojawia?

I na jakich szpulach?

przecież na ten kolowrotek mozna zakładać rozne szpule - o różnym kształcie dna szpuli?

Dziękuję za dzielenie się fachową wiedzą.

[maicke82]

Pytanie o podmiankę XG na PG. Cztery elementy wymieniłeś? Koło, pinion, worma i małą zębatkę. Tak Mefi pisał w swoim poście. Kto wymieniał i ile taka zabawa kosztowała ?. Zamierzam tak zrobić w TP 4000SW-a.

Andrzej sprzedaj tego SW-A dołoż te 400zl co masz na graty do zmiany przełozenia wydać i masz PG w orginale a nie "cudaka".

[maicke82]

A jakie problemy sie pojawia?

I na jakich szpulach?

przecież na ten kolowrotek mozna zakładać rozne szpule - o różnym kształcie dna szpuli?

Dziękuję za dzielenie się fachową wiedzą.

Im niższe przełozenie tym mniej nacięć na wormshafcie.Wyraźnie to widać np w Stl 98 vs Stl 98 H. Bez zmiany worma linkę powinien nawijać równo ale inna bedzie gęstość nawoju.

[godski]

Andrzej sprzedaj tego SW-A dołoż te 400zl co masz na graty do zmiany przełozenia wydać i masz PG w orginale a nie "cudaka".

Ale nie trzeba knoba wymieniać. Poza tym PG prawie niedostępny. I cena w Japonii grubo ponad 1500 a jak dojdzie Vat to kaplica.

[Leśniak]

A jakie problemy sie pojawia?

I na jakich szpulach?

przecież na ten kolowrotek mozna zakładać rozne szpule - o różnym kształcie dna szpuli?

Dziękuję za dzielenie się fachową wiedzą.

Zabawy w różne szpulki  ,nie mają tu nic do rzeczy.Zachęcam do szczegółowej analizy katalogów Shimano odnośnie oscylacji.



Im niższe przełozenie tym mniej nacięć na wormshafcie.Wyraźnie to widać np w Stl 98 vs Stl 98 H. Bez zmiany worma linkę powinien nawijać równo ale inna bedzie gęstość nawoju.

Między innymi o to właśnie chodzi.

Przykładowo - zamiast 10 zwojów na oscylacje może ich być np.8 lub mniej,a to już nie jest tak jak powinno być.

Powinien Pan o tym wiedzieć i z czym to jest związane.  Przymierzanie szpulek to nie wszystko w tym temacie Panie Danielu.



Pozdrawiam

Józef Leśniak

Edytowane 27 Stycznia 2015 przez Józef Lesniak

[Guzu]

Zabawy w różne szpulki ,nie mają tu nic do rzeczy.Zachęcam do szczegółowej analizy katalogów Shimano odnośnie oscylacji.



Między innymi o to właśnie chodzi.

Przykładowo - zamiast 10 zwojów na oscylacje może ich być np.8 lub mniej,a to już nie jest tak jak powinno być.

Powinien Pan o tym wiedzieć i z czym to jest związane. Przymierzanie szpulek to nie wszystko w tym temacie Panie Danielu.



Pozdrawiam

Józef Leśniak

Dziękuję za poświęcenie czasu i wyjaśnienia



Pozdrawiam

[Guzu]

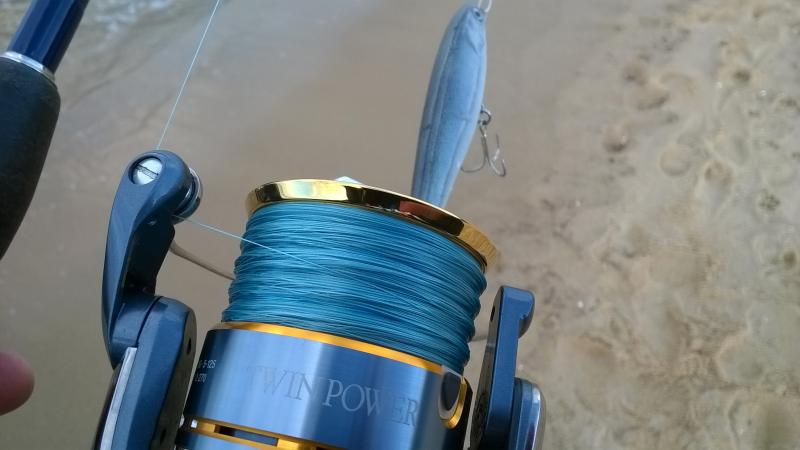

Zycie zweryfikowalo negatywnie pozostawienie worm shafta.



Nawoj wyglada na tyle oryginalnie, ze nie pozostawia watpliwosci, ze wymiana worm shafta jest konieczna :







[godski]

Czyli wiem w jakim kierunku iść. To bedzie jeden XG a drugi PG... .

[Guzu]

Czyli wiem w jakim kierunku iść. To bedzie jeden XG a drugi PG... .



Sympatyczna parka. Moze beda mlode z tego zwiazku

[godski]

Taki HG by się przydał. Niestety, nie ma z czego bebechów wziąć. Tylko w większych rozmiarach tych młynków wersja HG występowała. Boję się, że się na śmierć tym PG zakręcę

[Guzu]

Taki HG by się przydał. Niestety, nie ma z czego bebechów wziąć. Tylko w większych rozmiarach tych młynków wersja HG występowała. Boję się, że się na śmierć tym PG zakręcę



Przypuszczam, ze obawy dotyczace PG nie sa bezpodstawne

[godski]

Tak. PG 71 cm kontra 99 cm nawoju w XG. HG gdyby istniał miałby pewnie koło 85 cm. Ideał.

[maicke82]

Zycie zweryfikowalo negatywnie pozostawienie worm shafta.



Nawoj wyglada na tyle oryginalnie, ze nie pozostawia watpliwosci, ze wymiana worm shafta jest konieczna :
