Zabudowa łódki - pokład słoneczny - pomysły?

[Bobby0404]

Witam

Planuję przed sezonem zabudować sobie przestrzeń pomiędzy ławką dziobową i środkową tak, aby powstał równy pokład ( np. do opalania dla lepszej połowy lub do przespania się w krótką, letnią noc bez splywania z miejscówki). Ideałem byłoby coś łatwo demontowalnego. Myślałem też o schowku na kapoki aby wykorzystać zamkniętą przestrzeń itp. Macie jakieś pomysły? Może ktoś robił lub widział coś podobnego. Myślałem o zabudowie ze sklejki wodoodpornej. Łódka aluminiowa 3,6 m.

Pozdrawiam

Bobby0404

[psulek]

Ja robię w tym roku. Wycinam z blachy ryflowanej i spawam do burt na szczelnie. Chcę tam mieć suchy schowek.

[nasa]

Przygotowujesz elementy ze sklejki wodoodpornej, którą później laminujesz i masz:) wymaga to trochę pracy ale możesz zrobić wszystko w dowolnym kształcie i rozmiarze.

[pingvinas]

Tu jest parę filmików

[kotwitz]

Fajnie wyglądają te zabudowy na tym filmiku, tylko ciekaw jestem trwałości tej sklejki, czy innych materiałów drewnopodobnych po kilku latach kontaktu z wodą. Przecież idzie na to goła wykładzina

[skippi66]

Fajnie wyglądają te zabudowy na tym filmiku, tylko ciekaw jestem trwałości tej sklejki, czy innych materiałów drewnopodobnych po kilku latach kontaktu z wodą. Przecież idzie na to goła wykładzina

Taką zabudowę trzeba robić nie z materiałów drewnopodobnych tylko z egzotycznego drewna, które lubi wodę ( teak, iroko ). Np. na ramie z dębiny albo innego twardego drewna, nabijamy teakowe listwy, całość ładnie lakierujemy kilkoma warstwami lakieru jachtowego i wychodzi cud malina na wiele lat użytkowania. Oczywiście o lakier trzeba dbać i co jakiś czas konserwować. Zresztą proponuję porozmawiać z jakimś szkutnikiem.

Skoro zadbany drewniany jacht spokojnie wytrzymuje sto lat, tym bardziej wytrzyma nasz półpokład. Zaś jeśli starannie wykonany to i wygląd olśniewający.

Tak to widzę.

[kotwitz]

No tak, tylko o ile dobrze zrozumiałem, mówisz o "gołym" pokładzie, nie obitym żadną wykładziną, poza tym jest to chyba dość drogi materiał, to drzewo egzotyczne.

[nurek28]

Witam a ja zrobiłem w sposób pokazany na linku

www.jigfanatics.de/angelboote/umbauquicksilver450sf/alubootumbau.html

[PiernikTorunski]

Witam a ja zrobiłem w sposób pokazany na linku

www.jigfanatics.de/angelboote/umbauquicksilver450sf/alubootumbau.html



Powiem ci, bardzo ładnie i funkcjonalnie,bardzo mi sie podoba.pzdr.

[skippi66]

No tak, tylko o ile dobrze zrozumiałem, mówisz o "gołym" pokładzie, nie obitym żadną wykładziną, poza tym jest to chyba dość drogi materiał, to drzewo egzotyczne.

Drogi, ale na małą łódkę koszt nie będzie duży. Zresztą pomyliłem się w tych swoich rozważaniach. Teaku ani iroka nie lakieruję się przecież. Z tego układa się pokłady i po tym się chodzi. Drewno piękne, bardzo odporne na ścieranie i konserwuje je wilgoć. Czyli im więcej wody tym lepiej.

Lakieruje się np. mahoń ale ten nie nadaje się na pokład.

[kapi81]

Teaka się nie lakieruje tylko nakłada olej

[dropek96]

Odnowie. Robił ktos samemu zabudowe ? Mam kilka pytan

[VonJa]

....a zobacz moją koncepcję... do Twoich potrzeb można to znacząco przeprojektować   https://www.dropbox.com/s/ux6by5zeaafumen/funcat2.jpg?dl=0   , na zdjęciu nie ma jeszcze oparcia bo nie miałem wtedy jeszcze zdalnego sterowania do silnika i trzeba było wszystko "ręcznie" sterowac.

Edytowane 3 Stycznia 2018 przez VonJa

[lukson]

Jest mnóstwo filmików DIY na YT, ale jak dla mnie te które widziałem miały dość istotną wadę a mianowicie pokład podklejony wykładziną.
Nie chciałem tego u siebie, ponieważ obawiałem się ciągłego „syfu” na pokładzie łodzi.
Skłoniło mnie to szukania swojego rozwiązania. Zrobiłem więc to u siebie w taki sposób:

1. Konstrukcja nośna zbudowana z profili aluminiowych o przekroju kwadratowym 20x20x2

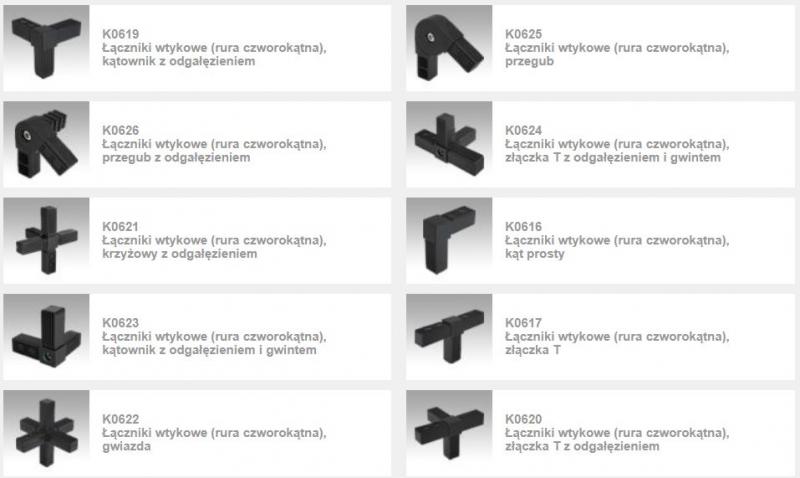

2. Połączenia między profilami z łączników wtykowych (wklejonych po dopasowaniu na silikon) :

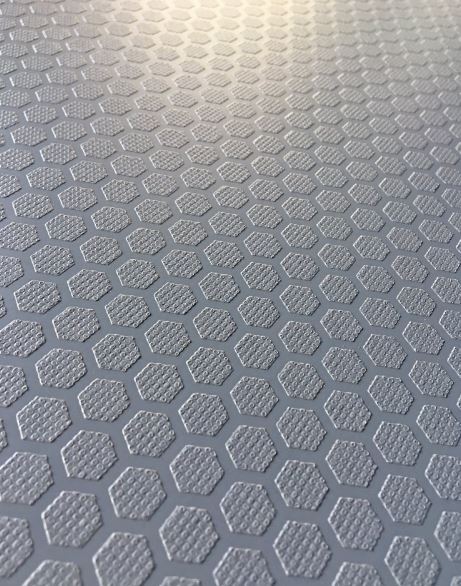

3. Na górę płyta wodoodporna antypoślizgowa szara (stosowana np. do naczep, więc raczej z tych tak zwanych „heavy duty” )



4.Krawędzie zabezpieczone profilem aluminiowym o profilu C wklejonym na silikon i dodatkowo zabezpieczony za pomocą wkrętów o odpowiedniej długości z tzw. kwasówy.

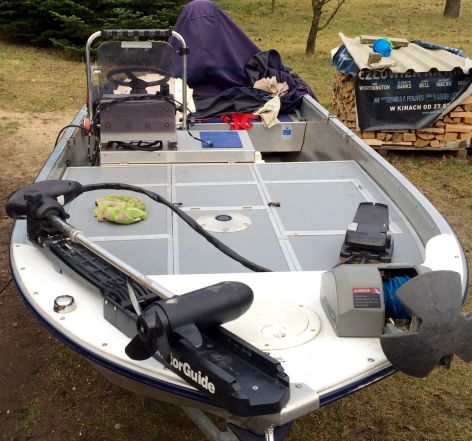

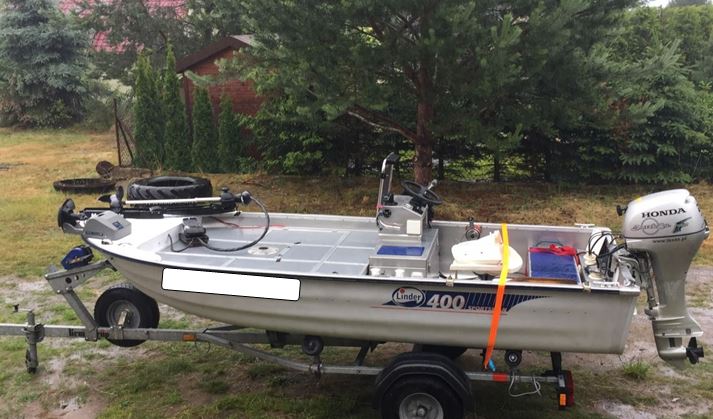

Całość prezentuje się tak:

Edytowane 4 Stycznia 2018 przez woblery z Bielska

[mmedenski]

Daj namiar na te łączniki stykowe

[lukson]

Kupowałem te z linka poniżej:



https://www.kipp.pl/pl/pl/Produkty/Elementy-manipulacyjne-Standardowe-elementy-maszyn/Złączki-i-łączniki-złącza-profilowe.html



Są solidne bo ze stalowym rdzeniem!

[radmac5]

Jeżeli Ty to wszystko sam w garażu zrobiłeś to szacun

[Hermano]

Kurde no klassssa to wygląda. Tak jak kolega wyżej pisze, jeśli to sam robiłeś to gratulacje. Jak w amerykańskich łajbach. Ja sam myślałem jak zrobić taki temat ale chciałem to robić ze sklejki z zawiasami żaby można to było złożyć do mniejszego rozmiaru i schować gdzieś w garażu. No ale podniosłeś poprzeczkę i teraz będę rozkmniał Twój sposób :-)





@Lukson - ta płyta wodoodporna do naczep to jest jakaś blacha czy to tworzywo jest? Masz jakieś namiary na taka płytę?

Edytowane 18 Stycznia 2018 przez Hermano

[lukson]

@Hermano to sklejka wodoodporna antyposlizgowa w moim przypadku to płyta o gr.15mm która idealnie wchodzi w aluminiowy c-profil 20x20x2

[Hermano]

@Hermano to sklejka wodoodporna antyposlizgowa w moim przypadku to płyta o gr.15mm która idealnie wchodzi w aluminiowy c-profil 20x20x2



A to trzeba jeszcze jakoś zabezpieczać? Lakier czy coś?



A tak jeszcze w kwestii wytrzymałości, to cały ten podest jest dodatkowo w środku czymś podparty? Czy tylko trzyma się na krawędziach?

Pytam bo widzę jeszcze gniazdo pod siedzisko i tak sobie myśle czy się to nie zawali.



Ja jak sobie obmyslalem to w sam środek podestu chciałem taka podporę przykręcić zeby się nie uginał ten cały podest.

[lukson]

Płyta jest fabrycznie zabezpieczona przed wodą, ja dodatkowo w miejscach ciecia płyty malowałem lakierem. Dodatkowo c-profil wklejon na silikon. Po pierwszym sezonie użytkowania nie widać problemów z płyta.

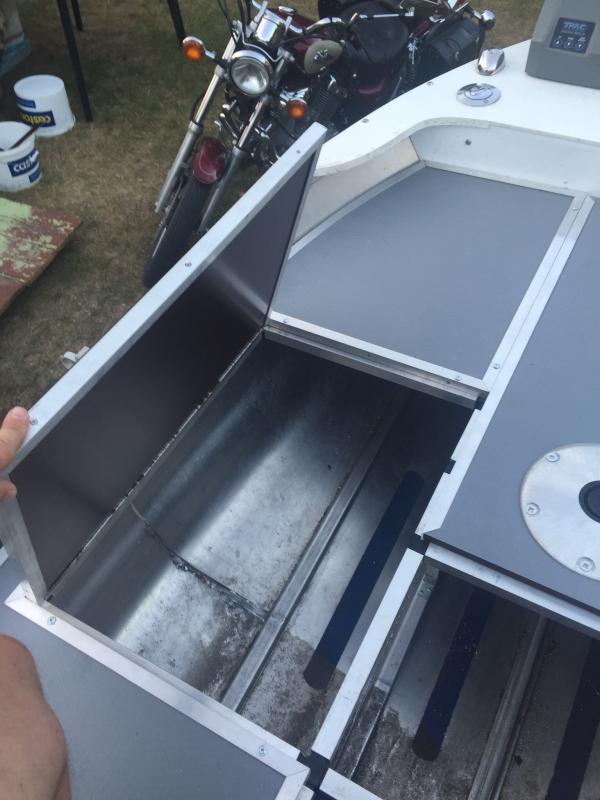

Konstrukcja nośna pod płytami przykręcona jest do "ławek" przedniej oraz środkowej. Ponadto pomiędzy ławkami w srodkowej części pomiedzy "ławkami" są dwa pionowe wsporniki. Całość w połączeniu z płyta tworzy zwarty i sztywny (nie uginajac) się pokład.

Edytowane 18 Stycznia 2018 przez lukson

[Hermano]

A te wsporniki tez robiłeś z tych profili aluminiowych?

[lukson]

Tak. Cała konstrukcja pod płytami zrobiona z aluminiowych profili 20x20x2 (przekrój kwadratowy).

[thug]

Lukson jeśli posiadasz więcej zdjęć z przebiegu budowy całego pokładu to podziel się nimi bardzo proszę. Zainspirowany twoim dziełem przymierzam się do zabudowy w mojej skromnej krypie

[rd1_68]

Bardzo fajna realizacja , super robota . Więcej zdjęć na pewno przyda się dla innych (siebie też mam na myśli) .

[karkoszek]

Coś czuję że będzie mi dane zobaczyć to osobiście w drodze na lub z powrotem z Boren. Też w F420 myślę o takiej zabudowie
