pomiar korbki

[Żbiku]

Poszukuję lekkiej korbki do Emblema 3500 (oryginał waży 60g). Trzpień korbki musi być 6-kątny, o średnicy 5mm i długości 27mm. Mocowana poprzez wkręcaną z drugiej strony śrubę M3, zakrywaną zakręcaną zaślepką (średnica śruby nieistotna).



Jakby komuś się chciało pomierzyć suwmiarką trzpienie korbek w swoich kręciołach (zwłaszcza od modeli Spro 3000/4000/5000, bo tam są 6-kątne), to będę wdzięczny.

Edytowane 1 Lipca 2014 przez Żbiku

[Andru77]

Z Presso by Cię interesowała?

[Żbiku]

Jak najbardziej. Kwestia dopasowania, no i oczywiscie ceny

[stugrzeg]

Spro 3000/4000 ,będą pasować, ale mają ramię krótkie 55 mm, czyli dla daiwy 3500 będzie za krótka - ciężko będzie Ci kręcić, zwłaszcza pod obciążeniem

Edytowane 2 Lipca 2014 przez stugrzeg

[Żbiku]

No właśnie tego się obawiam, że 55mm będzie zbyt krótka.



A coś z większych modeli Spro? Np Super Long Cast? Tam są wizualnie dłuższe korby. Pytanie tylko, czy mają ten sam trzpień i gwint co mniejsze Arc'i?

[stugrzeg]

najlepiej jak się udasz do jednego ze sklepów i przymierzysz najlepiej od rozmiaru 5000 (1000 - 4000 mają takie same ramię)

[Żbiku]

Taki mam plan pomierzyć, tylko jak zwykle za mało czasu na cokolwiek...

[Pawgas]

Przerabiałem temat korbek podczas poszukiwania zamiennika do Team Dragona fd735. To że trzpień ma daną średnicę i długość to jedno ale ważne jest również osadzenie tego trzpienia w korbce. W zauberopodobnych trzpień 6 kątny wychodzi z 6 kątnej tulejki ale są również inne rozwiązania. Założenie korbki z pasującym tylko trzpieniem spowoduje, że nawet po dokręceniu nakrętki z drugiej strony, na korbce będzie się pojawiał luz wynikający z luzu trzpienia. W tym celu właśnie tulejki z których trzpienie wychodzą też mają oparcie na przekładni i wszystko jest cacy spasowane.

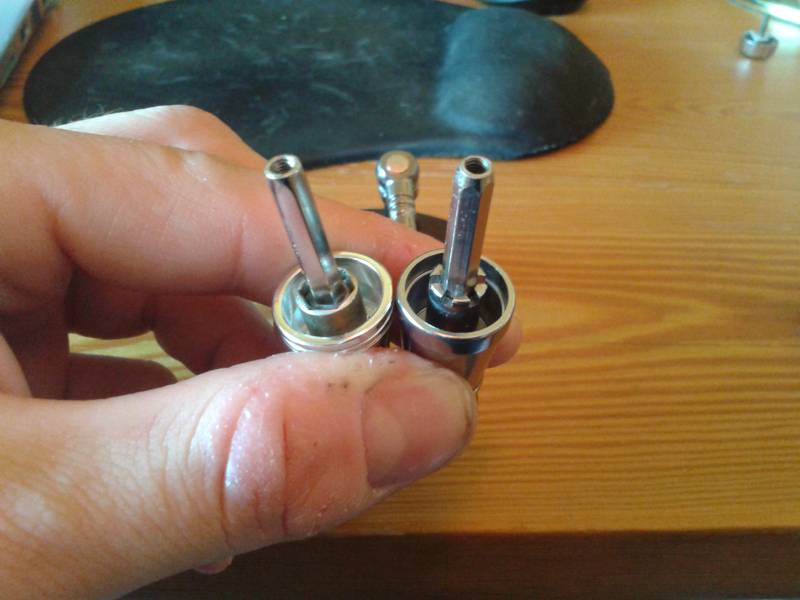

Dla zilustrowania zapodam zdjęcie - po lewej korbka od Red Arca z trzpieniem wychodzącym z tulejki 6 kątnej a po prawej korbka zamówiona a następnie zwrócona koloedze Ledar która w miejsce tulejki 6 kątnej ma tulejkę z nacięciami.











[Lukas 24]

Korba z Ryobi arctica 3000 może by podeszła:

-średnica trzpienia 4, 5mm

-długość trzpienia 25mm

-długość ramienia korby 70m

-waga korby 40g

[Żbiku]

Niestety cieńszy trzpień niż w Emblemie. Taki sam 4,5mm jest w Spro Red Arc, a Emblem ma 5mm równo. Ale dzięki wielkie za pomiar.
