Matryca / Wykrojnik do obrotówek

[Pawel84]

Witam wszystkich

Mam prośbę do twórców obrotówek. Chcę spróbować zrobić sobie matrycę/wykrojnik do paletek, więc jak by ktoś mógł wkleić lub wysłać na pw w miare szczegułowe fotki swoich to byłbym bardzo wdzięczny  Ma on być używany tylko do moich potrzeb (żadne hurtowe ilości, hehe) więc jakiś prosty wystarczy.

Edytowane 7 Listopada 2014 przez Pawel84

[Pasta]

Rozumiem że to ma być coś na zasadzie prasy do cięcia blachy? Bo jeśli tak to koszt takiej prasy to kilkadziesiąt tys zł, dla ilości nie hurtowych - dla siebie samego to pozostaje chyba tylko piłka do metalu i heyah! z pilnikami.

Sprecyzuj bardziej co masz na myśli.

[Pawel84]

Rozumiem że to ma być coś na zasadzie prasy do cięcia blachy? Bo jeśli tak to koszt takiej prasy to kilkadziesiąt tys zł, dla ilości nie hurtowych - dla siebie samego to pozostaje chyba tylko piłka do metalu i heyah! z pilnikami.

Sprecyzuj bardziej co masz na myśli.

myślałem o prasie, ale jak ktoś ma inne sprawdzone pomysły to chętnie poczytam. Z cena kilkudziesięciu tys zł. bardzo przesadziles. Dodam, że planuje używać blachy mosiężnej 0,5-1 mm

Edytowane 7 Listopada 2014 przez Pawel84

[mifek]

dla mnie specjalistą od takich zabawa jest dzerwys

tu masz stary ale jary artykul:

http://jerkbait.pl/page/index.php/index.html/_/sprzet/nie-wahaj-sie-wahac-czyli-moja-przygoda-z-robi-r234



z tego co wiem, w koncu czasem mu myszkuje w pracowni to też się bawi prasą także pewnie moze pomoc....

[@slider@]

Kilkadziesiąt tyś to jest wielka przesada. Do produkcji takich blaszek wystarczy prasa balansowa kilku tonowa lub prasa wykonana z podnośnika samochodowego do tego dochodzi koszt wykonania wykrojnika.



Jeśli to ma być produkcja dla siebie czyli raczej kilka - kilkadziesiąt sztuk miesięcznie to według mnie wystarczy wykonać sobie szablon do paletki z wysoko gatunkowej stali i szlifierka z odpowiednim kamieniem.

[pawlik832]

Sama prase mozna kupic juz gdzieś za 2 tys. Ale wykrojniki musi przygotowac narzedziowiec. Koszt kazdego wykrojnika bedzie pewnie w granicach wartości prasy. Ja do tej pory nie uzywam takich narzedzi. I bez tego da sie zrobic pare setek blaszek miesiecznie. Kształt odrysowuje rysikiem na blache, wycinam reczna gilotyna, szlifuje na szlifierce i dopracowuje pilnikiem.

[chulo]

Potwierdzam. Balansówkę wyrwiesz na allegro nawet nieco taniej (w granicach 1000 pln taka z siłą 10 ton, do blachy 1mm się nada) Tylko to już jest niemały klamot, matrycę trzeba zlecić do wykonania (obróbka CNC) koszt między 1500-4000tyś
A jak chcesz coś porobić w bardzo małych ilościach (ręczna dłubanina) to też są patenty (matryce z modeliny) Jednak nie ma możliwości zachowania powtarzalności kolejnych sztuk. Czy to dobrze czy źle? Tu już praktyczne umiejętności i doświadczenie odgrywa bardzo dużą rolę. Jeśli jesteś cierpliwy i masz zdolności manualne to jest to naprawdę fajna zajawka.
Pozdr

[Pawel84]

Chyba jednak zminimalizuje koszty i powycinam ręcznie, a sama matrycę do profilowania wyfrezuje w dębie lub stali. Będzie jakaś odmiana od strugania wobków

Edytowane 9 Listopada 2014 przez Pawel84

[ezehiel]

Oj dostanie mi się za herezje:P



spróbuj odlać paletki z żywicy

wzmocnić możesz dodatkami, cięzar też możesz dodatkami dopraocwać



już czuję jak zaraz oberwę

[Pride]

A ja polecam nożyce do metalu tego typu http://www.narzedzia4u.pl/galerie/n/nozyce-do-blachy-01a425_1287.jpg, wyciąłem podobnymi spoooooro paletek i przyjemnie się pracowało





Edytowane 24 Listopada 2014 przez Pride

[Pride]

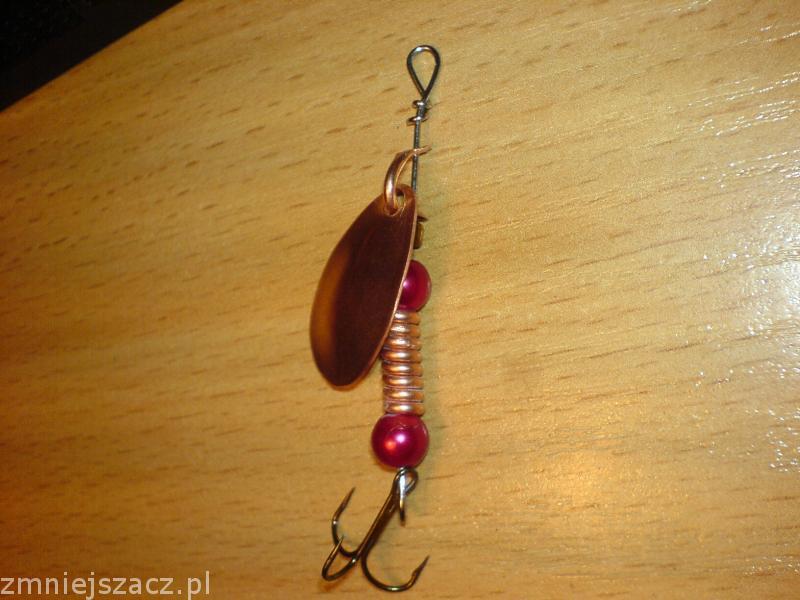

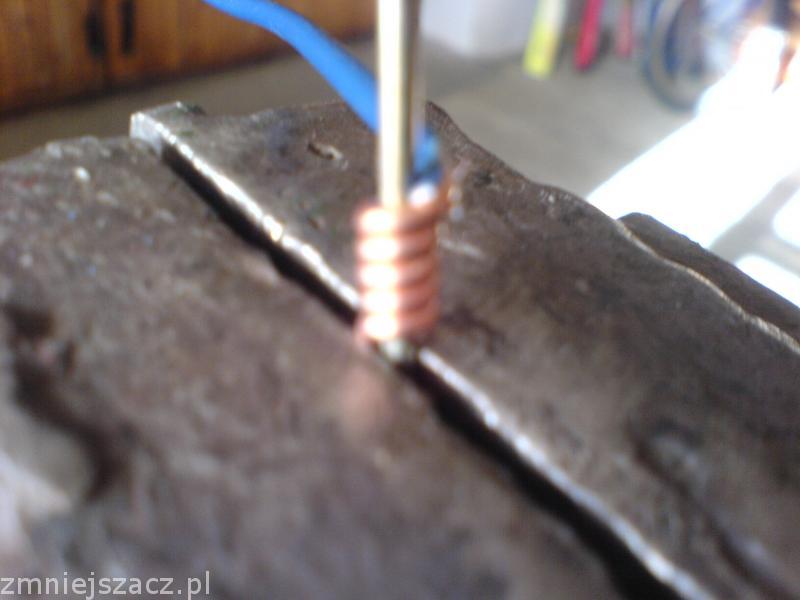

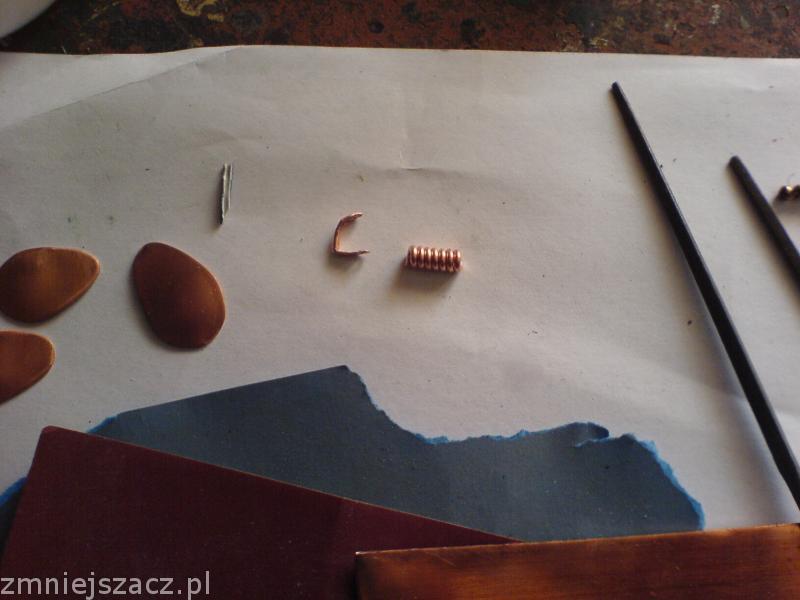

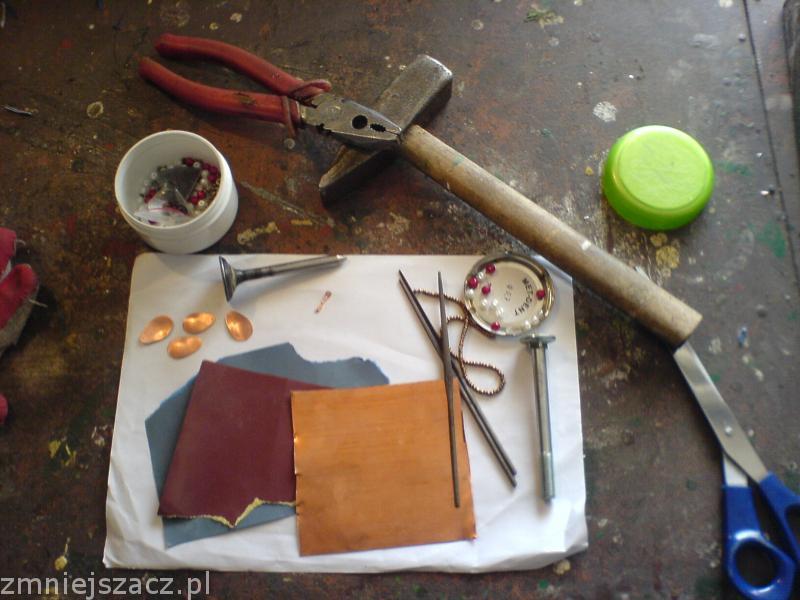

W odpowiedzi na PW tak wyglądało mniej więcej tworzenie bodajże czwartej w życiu obrotówki:



Ps. na zdjęciu wyszła jakaś taka przekrzywiona, ale w realu była całkiem prosta.

Edytowane 2 Grudnia 2014 przez Pride

[rafizmafi]

A jaki masz patent na strzemiaczko? Próbowałem kiedyś z cienkiej blaszki a średnio to wychodziło.

[ezehiel]

Strzemiączka można kupić



Wysłane z mojego HTC One przy użyciu Tapatalka

[Pasta]

A jaki masz patent na strzemiaczko? Próbowałem kiedyś z cienkiej blaszki a średnio to wychodziło.



Nie robiłem ale na zdjęciu Prida wygląda jakby było zrobione z tego samego drutu co korpus. Spróbowałbym zrobić to tak: uciąć odpowiedniej długości drucik, młoteczkiem rozklepać końcówki na płasko. W rozklepanym miejscu wywiercić otwór takim wiertłem żeby luźno się obracało na na osi obrotówki. Wyginasz w łuk, szlifujesz i gotowe:)

[Pride]

Robiłem tak jak to opisał kol. @Pasta najbardziej i tak byłem zadowolony ze swoich najmniejszych obrotówek, 2,5cm z kotwiczką

[Pawel84]

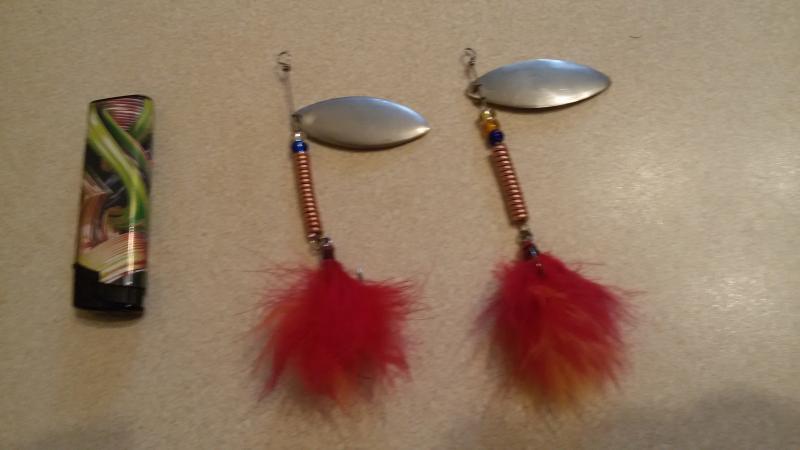

Moje ostatnie wypociny

[Pride]

Godnie się prezentują
