pomocy ! shimano catana 3000 SFB nie kręci

[radekc1991]

Witam,
rozebrałem sobie moją Catane 3000 SFB do smarowania i mam problem, po nasmarowaniu i skręceniu całości młynek ledwo kręci. Pobrałem sobie schemat, wydaje mi się że złożyłem całość tak jak na schemacie. Panowie pomóżcie co tutaj źle zrobiłem...



[zetika16]

Spróbuj usunąć podkładkę. Może za ciasno jest

[zetika16]

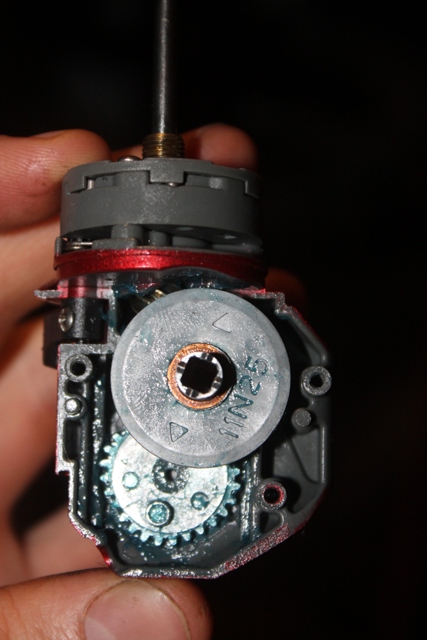

O jak na moje oko to strzałki nie są w osi dokładnie z tym dynskem jak pokazane na zdjeciu

[radekc1991]

no próbuje o 1 ząbek przestawiać ale coś nic nie przynosi efektu. wyjęcie podkładki też nie pomaga

[zetika16]

Ale co ciężko kręci ?? Zacina , ociera ? Rozkręcałeś tez oporówkę

[radekc1991]

no ciężko, coś gdzieś trze jakby lub się blokuje. kółko nie jest idealnie okrągłe i chyba coś nie tak z tym ustawieniem. no oporówkę rozkręcałem i złożyłem. ale oporówka chodzi dobrze

[zetika16]

A bez bocznej obudowy kręci się dobrze ??

[robas]

może w środku  worm shafta przez który przechodzi ośka od posuwu szpuli jest smar , który blokuje obroty ?

[radekc1991]

w środku gdzie przechodzi ośka jest powiedzmy tłusto, nie ma tam smaru. bez obudowy także kręci ciężko. Czy ma znaczenie czy ten napis 11N25 jest z lewej strony czy z prawej ??

[norbertkrakow]

Ten sysak co wystaje musi byc w linii prostej ze strzałkami jak na schemacie.

Druga sprawa pewnie łożysko z prawej strony jeśli jest za mocno wcisnąłeś.

Jaki smar użyłeś?

[zetika16]

Nie Do kręci les za mocno koła ?? Tego z dynskem ??

[radekc1991]

łożysko jest tylko z lewej strony a z prawej plastik w kształcie łożyska. smar użyłem Penna , kółka z dynksem się nie dokręca w żaden sposób tylko nakłada. zrobie fote jeszcze

[zetika16]

Podkładki dobre założyłeś przy składaniu oporwego łożyska? ?

[radekc1991]

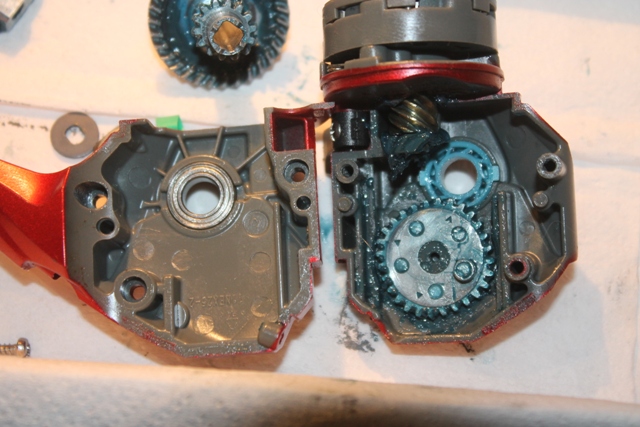

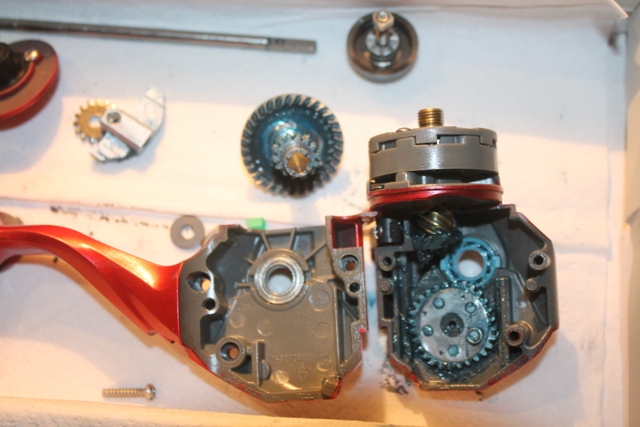

tak to wygląda. czuć wyraźny opór przy kręceniu. próbowałem po 1 ząbek w lewo lub prawo i to samo.

[radekc1991]

wydaje mi się że wszystko w oporowym tak jak było góra kręci leciutko jak próbuje palcem ale na dole jest problem

[zetika16]

No to zakładaj elementy po kolei i patrz co powoduje problem. To nie statek kosmiczny żebyś sobie nie dał rady. Grunt to robić to powoli

[Kokosz]

A kosz założyłeś i dokręcileś nakrętkę od mocowania kosza z pinionem? Czy może kręciłeś bez kosza?

Edytowane 5 Stycznia 2015 przez Kokosz

[radekc1991]

próbowałem z koszem i bez. ten tryb na dole z trzpieniem nie jest idealnie okrągły tylko bardziej w ksztalcie kwadrata i powiecmy 1/3 obrotu idzie lżej a potem straszny opór i znowu lżej

[Leśniak]

Witam,

rozebrałem sobie moją Catane 3000 SFB do smarowania i mam problem, po nasmarowaniu i skręceniu całości młynek ledwo kręci. Pobrałem sobie schemat, wydaje mi się że złożyłem całość tak jak na schemacie. Panowie pomóżcie co tutaj źle zrobiłem...





Najprostsza maszynka w składaniu i problem,żaden smar nie jest tu winien,tylko składający niestarannie właściciel. Nie ma tu żadnych kombinacji,znaki na przekładni i kółku mimośrodowym musza być idealnie trafione w punkt.

Proponuję ponownie wymontować i uważnie na sucho przyjrzeć się przekładni aby zrozumieć dalszy tok postępowania.



Pozdrawiam

Józef Leśniak

[radekc1991]

Najprostsza maszynka w składaniu i problem,żaden smar nie jest tu winien,tylko składający niestarannie właściciel. Nie ma tu żadnych kombinacji,znaki na przekładni i kółku mimośrodowym musza być idealnie trafione w punkt.

Proponuję ponownie wymontować i uważnie na sucho przyjrzeć się przekładni aby zrozumieć dalszy tok postępowania.



Pozdrawiam

Józef Leśniak

spróbuje ! oby się udało

[Brambor]

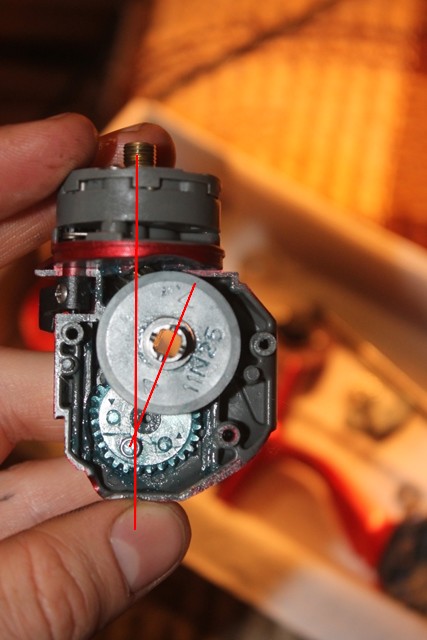

A te strzałki nie powinny byś prosto do osi szpuli ? i potem załóż wodzik od posuwu szpuli na oś.

Edytowane 5 Stycznia 2015 przez Brambor

[trout master]

A to kółko napędzające ( z numerami) próbowałeś obrócić o 180 stopni ?

Jak nic nie pomoże to umyj wszystko do czysta i sprawdź jak chodzi na "sucho".  Łącznie z łożyskami. Oporówki nie dotykaj.

Schematu jej nie masz w pudełku ? Łatwiej sprawdzić gdzie co ma być.

[radekc1991]

schemat mam w pdf, pobrałem ze strony internetowej.  Brambor próbowałem tak jak zaznaczyłeś na zdjęciu i dalej nie jest dobrze.

napisy też próbowałem obrócić o 180 i jakoś bez efektu. o ząbek w prawo i lewo i jednak nie to.
chyba będę musiał na sucho sprawdzać

[Brambor]

To małe koło zębate na przekładni jest w kształcie elipsy i musisz ustawić.







Zdjęcie z tej strony http://www.haldorado.hu/articles.php?articleid=2903

Edytowane 5 Stycznia 2015 przez Brambor

[cezar80]

na górnym kole masz strzałki i na dolnym również. ustaw je w jednej linii i będzie ok
