Mocowanie przetwornika echosondy w pontonie

[bart]

Jakie macie patenty na mocowanie przetwornika echosondy na waszych gumach,oczywiscie oprocz pawezy.

Chodzi mi o to ze przy zmontowanej spalinie i malym elektryku troche ciasno na pawezy sie robi a i zaklucenia nieco wieksze na echo.Jakies wlasne konstrukcje?



[siarq]

Na balonie doklej druga pawez i zamontujesz do niej co chcesz

[Kozi]

Witam, macie jakieś patenty na montaż przetwornika na burcie pontonu? Np do wiosła? Jakieś pomysły? Pomijając gotowe sztyce

[jacob1993]

Podłącze się do tematu mam podobny problem.

Ostatnio wkrecalem uchwyt na przetwornik.

Z yorka (dziadostwo) tam gdzie wkręca się wiosło .jakoś działalo ale przydało by się coś bardziej stabilnego pospawać coś z profili lub coś w ten desen tylko nie mam pomysłu z montażem do burty

[siarq]

Na balonie jest problem , gdyż jest miękki a nie sztywny jak w Łodzi. Musza być 2punkty wsparcia, kiedyś miałem u siebie jeden na balonie od strony wody , pałąk zrobiony w literę U i jego koniec przytwierdzony do podłogi , w tedy jest stabilnie , bądź reling doklejany np. Z boriki . Ta sama sytuacja- jeden punkt montażu to reling , drugi uchwyt na boku balona, bądź pawęże ta mocowana na tych zaczepach czarnych. W tedy masz kawał deski i tam spokojnie utrzyma - jest sztywne

Edytowane 23 Lipca 2023 przez siarq

[jacob1993]

Tyle że na pawezy silnik spalinowy zawsze będzie robił jakieś zaklucenia .

[karkoszek]

Coś takiego mi się wyświetliło.

https://allegro.pl/oferta/uchwyt-mocowanie-przetwornika-echosondy-do-pontonu-13981328619

[Czoper]

Coś takiego mi się wyświetliło.

https://allegro.pl/oferta/uchwyt-mocowanie-przetwornika-echosondy-do-pontonu-13981328619

Czy jest na sali ktoś kto sprawdził ten uchwyt??chętnie usłyszę opinie bo sam chce taki zamówić

[Artech]

A nie lepiej gniazdo borika

https://allegro.pl/oferta/uchwyt-podstawa-na-ponton-lodz-kajak-system-borika-6772034816

I uchwyt do przetwornika

https://allegro.pl/oferta/podstawa-ekranu-echosondy-z-regulowanym-ramieniem-10825243491

https://allegro.pl/oferta/uchwyt-boczny-sonar-ponton-lodz-kajak-borika-ft300-13668854419

[jajakub]

Mam mocowane na borice tylko że z boku burty od zewnątrz

I jak zaczyna wiać to takie 1punktowe mocowanie jest mało stabilne i przetwornik się kolebie

[Artech]

Mam mocowane na borice tylko że z boku burty od zewnątrz

I jak zaczyna wiać to takie 1punktowe mocowanie jest mało stabilne i przetwornik się kolebie

I jak to rozwiązałeś?

[jajakub]

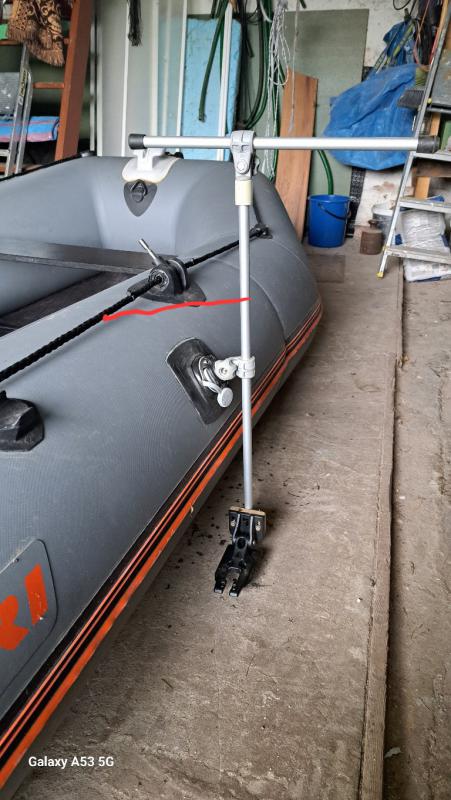

Tu gdzie ta czerwona kreska mam zamontowaną poprzeczkę która jest wpinana w wiosło (wiosło leży płasko na burcie wpietę w dulkę)

Przetwornik jest niżej niż na foto oczywiście i wtedy 2 punkty podparcia są na tyle daleko od siebie że usztywnia to całą konstrukcję

[meps]

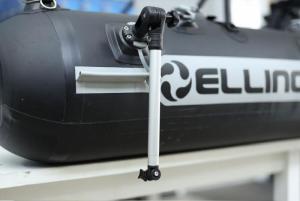

Może taki sposób jeżeli nie potrzeba kręcić przetwornikiem.

[darek63]

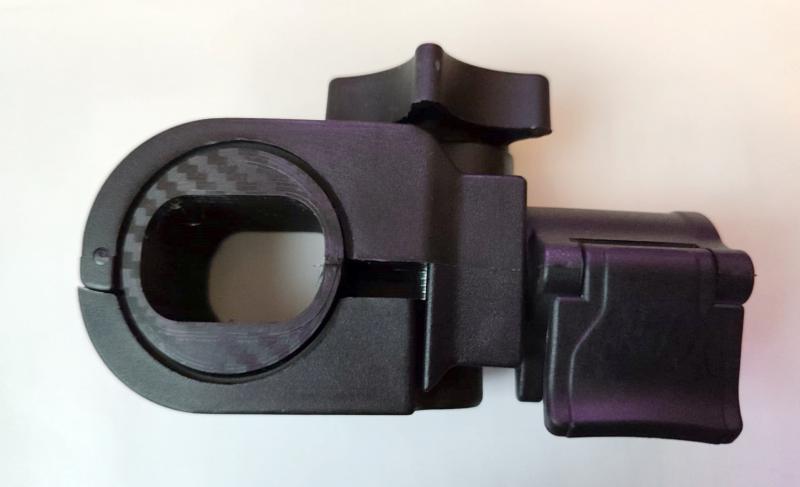

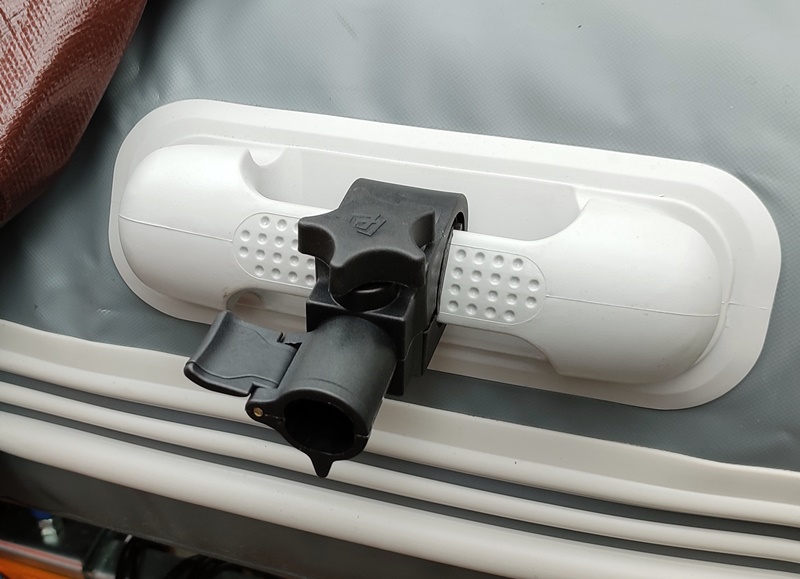

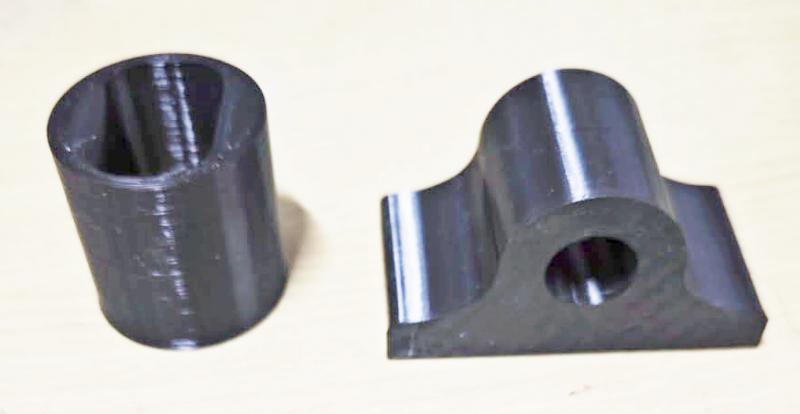

Wymyśliłem projekt przetwornika echosondy tak żeby nic nie wiercić nie przyklejać, a żeby było dobrze. Zebrałem pomysł w całość. Kupiłem potrzebne gadżety do tego. Ale pomysł niestandardowy więc i wszystkiego się nie kupi bo nie ma. Narysowałem dwa detale i dałem koledze do wydrukowania. Wczoraj odebrałem, dzisiaj trochę pogrzebałem w warsztacie bo ciekawy byłem pomysłu . Pierwsze przymiarki i wyszło lux. Będzie tak jak chciałem. Oczywiście wszelkie śrubki będą z kwasówki. Mawerick ma 4 rączki z tyłu więc można dowolnie to zamontować. Mocowane jeden ruch klipsem na 4 pozycje dwie pionowe i dwie poziome. Demontaż tym samym klipsem w 2 sekundy. Pełna regulacja na wszystkie możliwe sposoby. Do tego na górze sztycy będzie gwint uniwersalny do podpórek i innych gadżetów wkręcanych. Jak skończę to wrzucę fotkę całości. Na razie zimno jeszcze, ale pierwsze przymiarki dzisiaj zrobiłem.



















[siarq]

to sie bedzie bujac przy plywaniu...



- tylko jeden punkt montazowy

- guma z natury pracuje

[darek63]

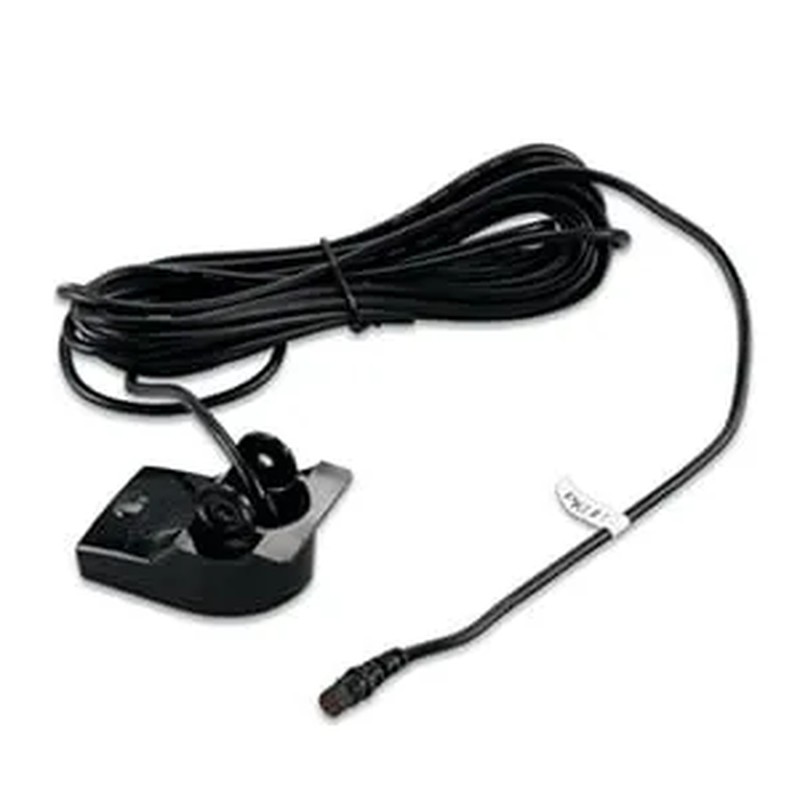

A naklejane się nie buja tak ?. A poza tym co się ma bujać przy 3-5 km/h ?. Ja mam najprostszego Garmina Striker 4cv. Ma pokazać podstawowe rzeczy i zrobi to na tej sztycy bez wiercenia bez klejenia i bez ścisków etc. A taki przetworniczek to nie pół metrowa lojza.



https://media.nauticamilanonline.com/product/transductor-popa-garmin-striker-4-800x800.jpg

Edytowane 23 Lutego przez darek63

[Koza11]

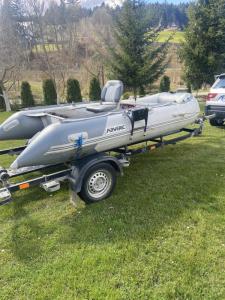

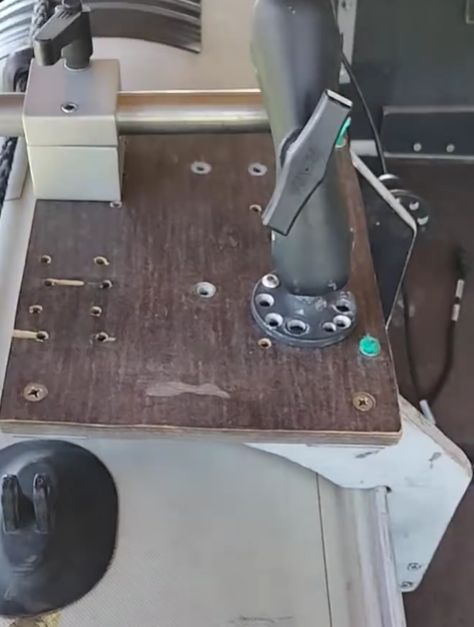

Darek to jest najlepsze rozwiązanie na ponton moim zdaniem, odwrócona półka na balonie. Nie zabiera miejsca w kokpicie jak oryginalne pomysły wschodnie.  Wymyśliłem to ze dwa lata temu. Suwasz gdzie chcesz, sztyce różnego rodzaju montujesz i ekran w osi optycznej- a to pomaga pracować z livem.



trzeba wyciąć dwa elementy na wymiar balonu, do tego blat i poprzeczna szeroka listewka, u mnie na fb sonary i mapy w sierpniu to pokazałem na filmie, możesz poszukać.

Edytowane 23 Lutego przez Sonary i mapy

[darek63]

Ja widziałem to na twoich filmach. Mój patent też mi się sprawdzi przy moim małym przetworniku, a nie planuję nic innego. Nie chcę obwieszać pontonu z wszystkich stron. Minimalizm i zero przeróbek. Składane w chwilkę i jazda. Takie mam założenie. Jeszcze tylko kotwice skończę i to wszystko co tam będzie zamontowane. Uchwyty do wędek mam mocowane do wiosła na takim samym patencie jak ta sztyca i to wszystko czego mi potrzeba.

[siarq]

A naklejane się nie buja tak ?. A poza tym co się ma bujać przy 3-5 km/h ?. Ja mam najprostszego Garmina Striker 4cv. Ma pokazać podstawowe rzeczy i zrobi to na tej sztycy bez wiercenia bez klejenia i bez ścisków etc. A taki przetworniczek to nie pół metrowa lojza.



https://media.nauticamilanonline.com/product/transductor-popa-garmin-striker-4-800x800.jpg

Tez miałem gumiaka i rzeźbiłem różne wynalazki , jednopunktowe mocowanie się nie sprawdza - popływasz to zobaczysz , wbrew pozorom 5kmh stawia już opór na sztyce czy chcesz czy nie . Wszytsko co jest klejone , zaciskane do balona/rączki itd pracuje . Jedyne rozwiązania jak Maciek pokazał balon+ podłoga - to usztywnia całość , lub reling + balon/podloga .

[darek63]

Co robi przetwornikowi odgięcie milimetr, dwa czy nawet niech będzie 5 choć to nie możliwe praktycznie ?. Nie rozumiem tego, i nie przekonuje mnie to zupełnie. Ale obiecuję, że napiszę jak popływam. Teraz to teoretyzowanie jedynie.

[Koza11]

Ja widziałem to na twoich filmach. Mój patent też mi się sprawdzi przy moim małym przetworniku, a nie planuję nic innego. Nie chcę obwieszać pontonu z wszystkich stron. Minimalizm i zero przeróbek. Składane w chwilkę i jazda. Takie mam założenie. Jeszcze tylko kotwice skończę i to wszystko co tam będzie zamontowane. Uchwyty do wędek mam mocowane do wiosła na takim samym patencie jak ta sztyca i to wszystko czego mi potrzeba.

jak masz przetwornik bez sonaru bocznego - w zupełności wystarczy

[darek63]

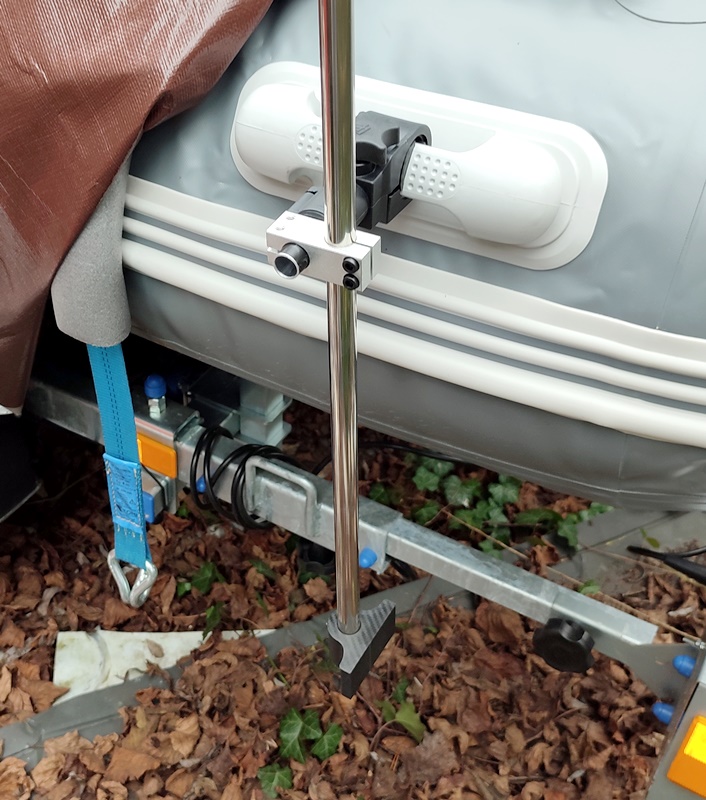

Tak podstawowy przetwornik do podstawowych zadań. Stożek na dół i to wszystko. Dlatego nie rozumiem tych uwag o stabilności gumy. To nie ma wg. mnie kompletnie żadnego znaczenia przy tym konkretnym przetworniku. Jeszcze raz wkleję tym razem fotę







Edytowane 23 Lutego przez darek63

[Koza11]

Tak podstawowy przetwornik do podstawowych zadań. Stożek na dół i to wszystko. Dlatego nie rozumiem tych uwag o stabilności gumy. To nie ma wg. mnie kompletnie żadnego znaczenia przy tym konkretnym przetworniku. Jeszcze raz wkleję tym razem fotę




Gdybyś dodał, że chodzi o mały przetwornik- nie byłoby potrzeby doradzania w czymkolwiek.

[darek63]

Tak mogłem dodać słowo o przetworniku choć nie pomyślałem o tym. To jest mój drugi zestaw. Na pierwszym się nauczyłem. Tego robię docelowo pod siebie tak jak chcę i co mi się nie podobało w pierwszym zmieniam. Zaczynając od przyczepy poprzez gumę i jej wyposażenie kończąc na silnikach wszystko na jesieni wymieniłem na nowe. Tak sobie to poukładałem w głowie, abym niczego nie żałował i nie musiał od nowa już niczego robić czy zmieniać. Była zima, miałem dużo czasu na wymyślanie tego czy tamtego. Teraz tylko to zrealizuję i dopnę do końca. A dalej to mnie tylko interesuje pływanie, śpiew ptaków, relaks i wypoczynek, oraz w bonusie może jakieś rybki czasami. Komputery mam na co dzień bo to po części moja praca, więc nad wodą podstawowe informacje z echa i to wszystko co mi potrzeba z elektroniki.

[sero1975]



Ja tak miałem .



Może być do zwykłego przetwornika a ja używałem do pantopixa

[darek63]

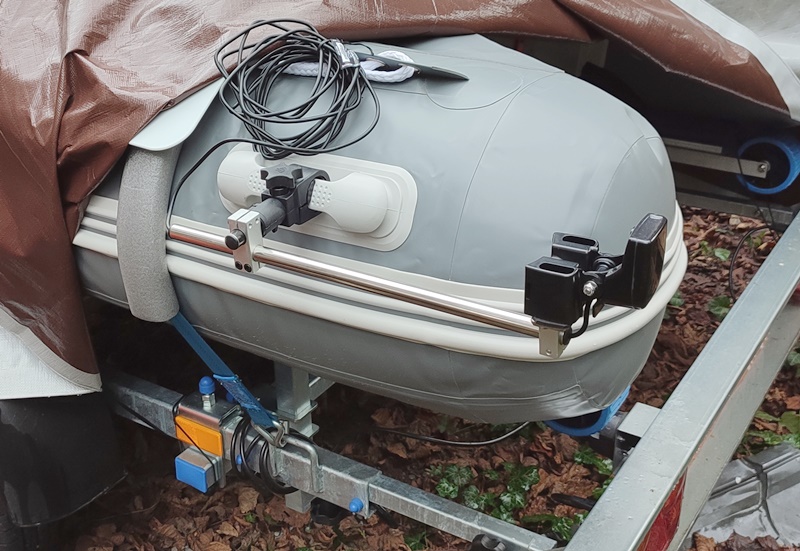

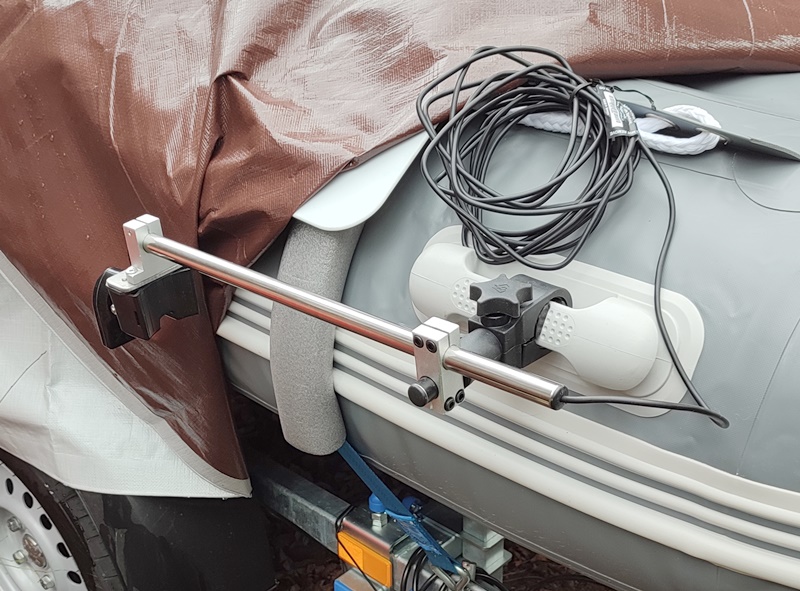

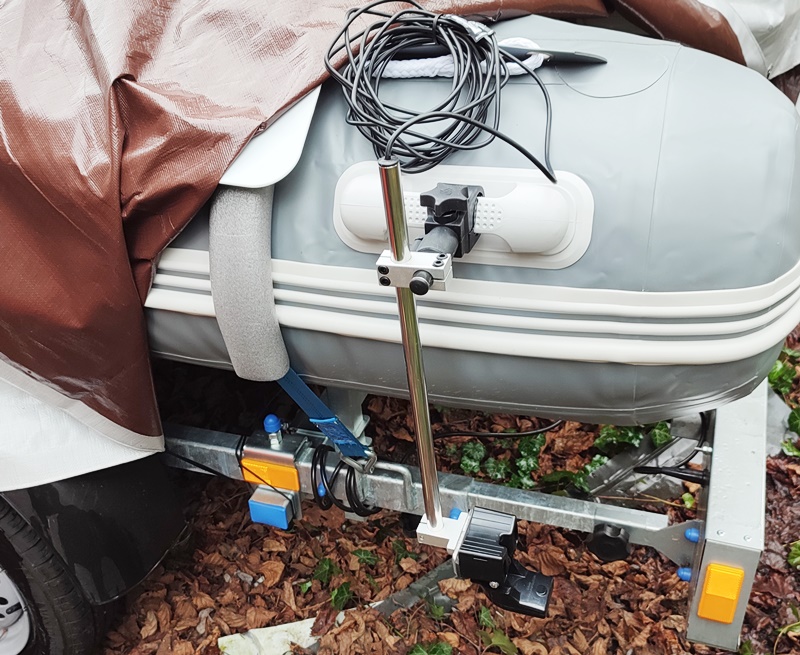

Skończony uchwyt. Śrubki tylko zmienię na nierdzewne jak kupię. Koncepcja się zmieniła na sam przetwornik. Element podpory wałka CNC wykorzystałem zamiast plastiku + kawałek blachy nierdzewnej. Tak będzie mocniej.
