Mocowanie przetwornika echosondy w pontonie

[bart]

Jakie macie patenty na mocowanie przetwornika echosondy na waszych gumach,oczywiscie oprocz pawezy.

Chodzi mi o to ze przy zmontowanej spalinie i malym elektryku troche ciasno na pawezy sie robi a i zaklucenia nieco wieksze na echo.Jakies wlasne konstrukcje?



[bony20]

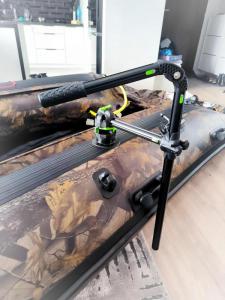

Ja sobie takiego gotowca zamocowałem.





[meps]

Daj znać jak się sprawuje, właśnie zastanawiam się nad nim a sztycą borują fasten

[jazzzoff]

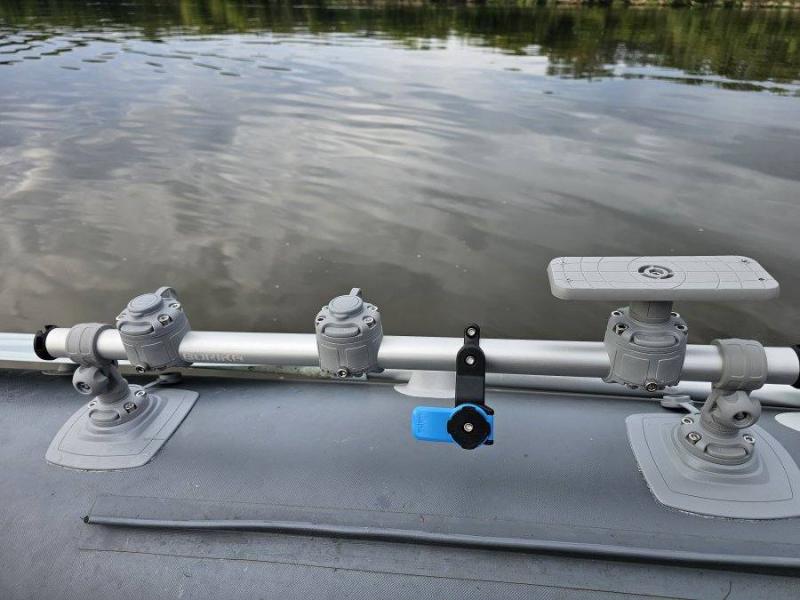

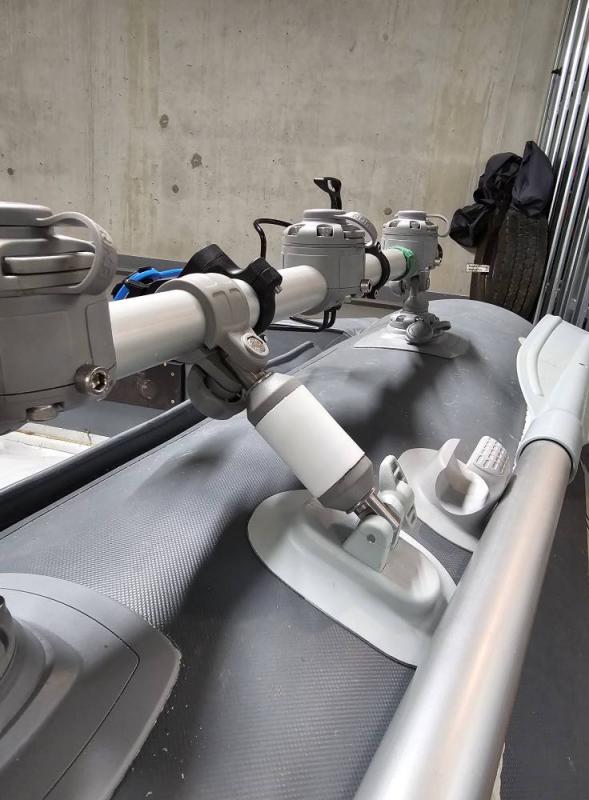

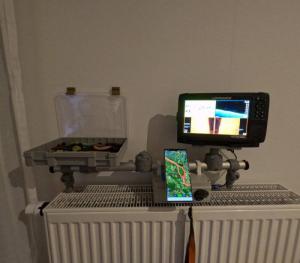

Chciałbym podzielić się sposobem mocowania echosondy w pontonie. Metoda ta została przetestowana mną przez jeden sezon, a przed obecnym sezonem wprowadziłem jedną zmianę DIY - dodatkową nogę

Kiedyś miałem problem z bólem karku podczas obserwacji echosondy na podłodze pontonu, dlatego postanowiłem podnieść ekran do góry.

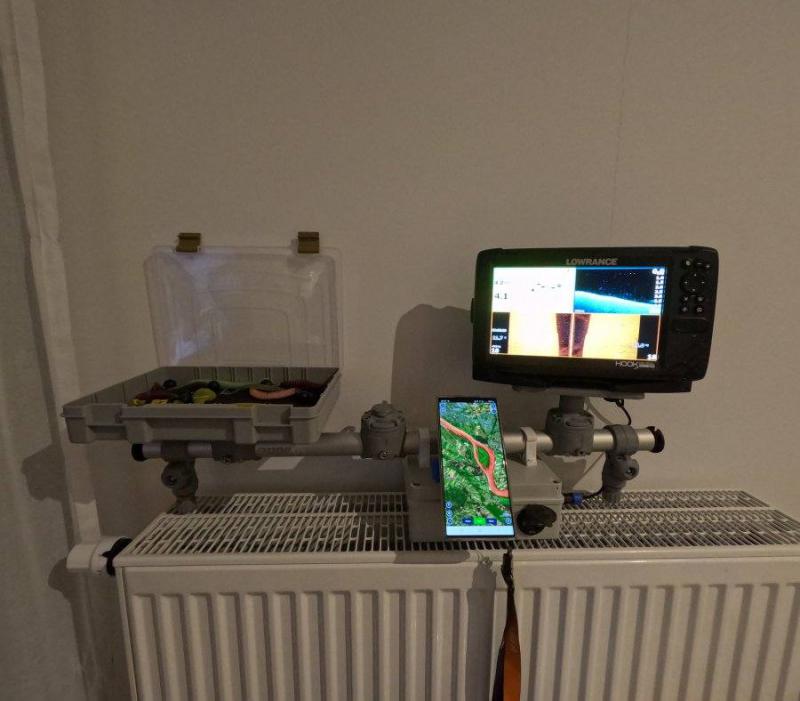

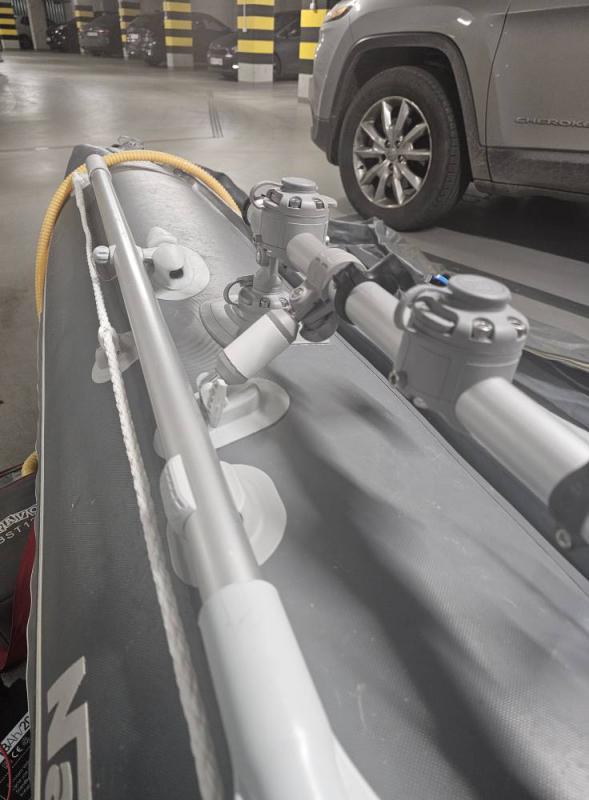

Wybór padł na reling Borika Fasten. Zrobiłem to zgodnie z pierwszymi zdjęciami. Konstrukcja była dość sztywna i wystarczała do echosondy Lowrance Reveal 9". Jednak po zakupie większego modelu, dodałem jeszcze jedną nogę, która wspiera stelaż.



https://youtu.be/Qp8CP3sInrM



[meps]

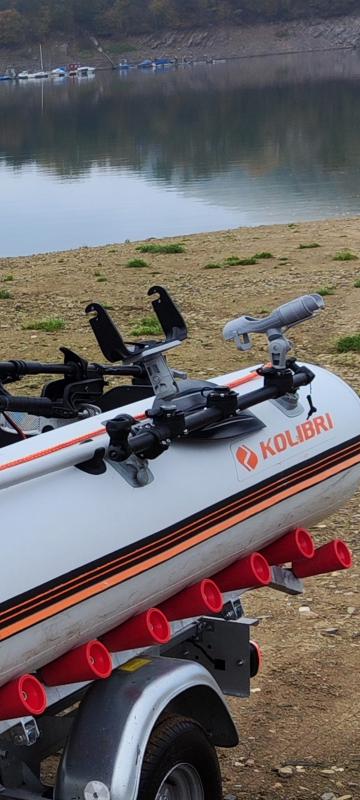

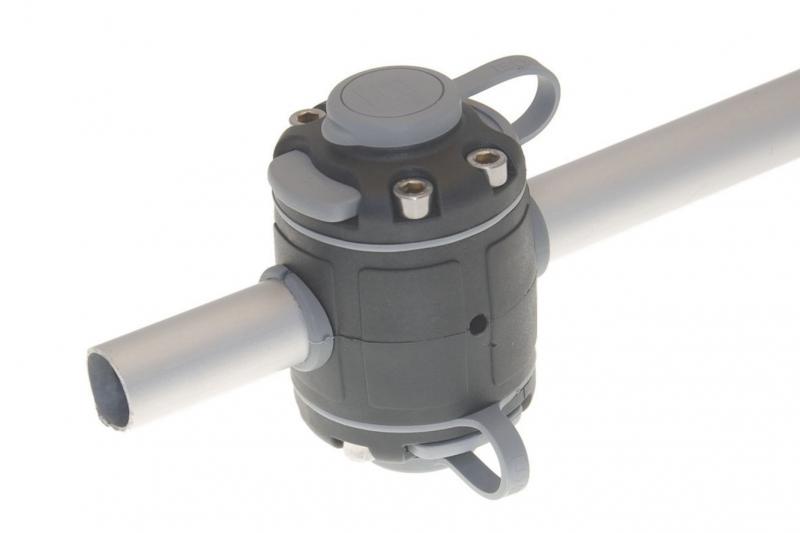

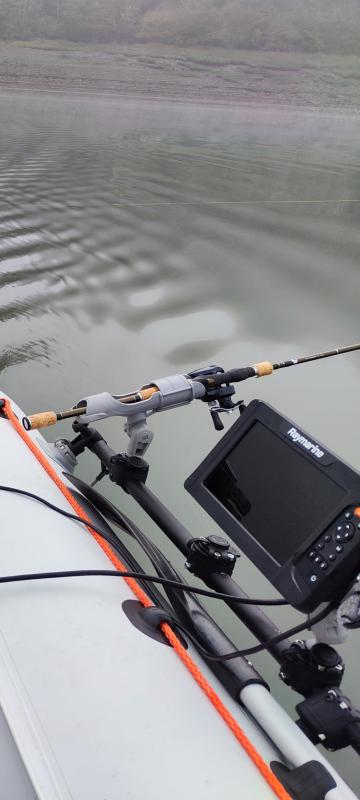

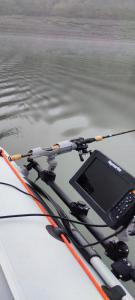

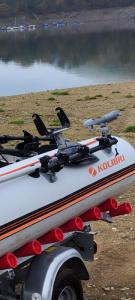

Nie wiem ile lat temu montowałem ten reling, sprawdza się bez dodatkowego mocowania w środku. Z tym że nie montowałem na górze balonu tylko w stronę lustra wody dzięki czemu można zamontować na nim przetwornik bez zbędnych kombinacji.

[Kozi81]

@Biesan nie ukrywam bardzo fajny pomysł. Ale tylko na stosunkowo niewielki tradycyjny przetwornik. Natomiast jak chce się zainstalować LVS34 na sztycy to za mocno będzie ciągnąć na zewnątrz. Ja mam bardzo podobnie lecz reling jest przesunięty do środka, nawet lekko do wewnątrz i mimo to cały zestaw ugina się delikatnie za burtę. Też myślałem o dodatkowym wsporniku ale chyba już nie na obecnym pontonie, w planach jest większy. Fakt pływam z live szybko bo do ok 9km/h. Dlatego przy nowym na bank będzie trzecie mocowanie.



Swoją drogą po co kombinować takie systemy dla zwykłego przetwornika? Dużo lepiej jest go umieścić na pawęźy. Jedyny minus rozwiązania jest taki że silnik z jednej strony troche będzie odcinać SV. Lecz wydaje mi sie że nie ma to praktycznie żadnego znaczenia. Mi w każdym razie nie przeszkadza.

Edytowane 18 Marca przez Kozi81

[jazzzoff]

Stosownie relingu bez dodatkowej nogi. Nie wierzę, że Pan Biesan chodził po dobrej fali z prędkością 35+ kmh. Kiedy jedziesz wolno, też zadnych problemów.

Edytowane 19 Marca przez jazzzoff

[jazzzoff]

@Biesan nie ukrywam bardzo fajny pomysł. Ale tylko na stosunkowo niewielki tradycyjny przetwornik. Natomiast jak chce się zainstalować LVS34 na sztycy to za mocno będzie ciągnąć na zewnątrz. Ja mam bardzo podobnie lecz reling jest przesunięty do środka, nawet lekko do wewnątrz i mimo to cały zestaw ugina się delikatnie za burtę. Też myślałem o dodatkowym wsporniku ale chyba już nie na obecnym pontonie, w planach jest większy. Fakt pływam z live szybko bo do ok 9km/h. Dlatego przy nowym na bank będzie trzecie mocowanie.



Swoją drogą po co kombinować takie systemy dla zwykłego przetwornika? Dużo lepiej jest go umieścić na pawęźy. Jedyny minus rozwiązania jest taki że silnik z jednej strony troche będzie odcinać SV. Lecz wydaje mi sie że nie ma to praktycznie żadnego znaczenia. Mi w każdym razie nie przeszkadza.

U mnie to nie jest do przetwornika. Tylko do głowy echosondy i aksesoria. Stworzyłem nowy temat, ale admin usunął temat i przesunął mój post tutaj

Edytowane 19 Marca przez jazzzoff

[meps]

Stosownie relingu bez dodatkowej nogi. Nie wierzę, że Pan Biesan chodził po dobrej fali z prędkością 35+ kmh. Kiedy jedziesz wolno, też zadnych problemów.

Też bym nie uwierzył Dlatego nie pisałem nic o prędkościach pływania z przetwornikiem zamontowanym w tym miejscu. Do takich przelotów składam przetwornik lub zakładam na pawęży. Na elektryku w strefie ciszy nie ma problemu. Pozdrawiam

[Obserwator86]

Ma ktoś jakiś sprawdzony kompaktowy uchwyt pod montaż borika ? Chodzi mi o połączenie podstawy pod echo (niewielkie, jakiś Garmin Striker 4-5") z niedługim składamy (jak stolarska miarka chociażby) ramieniem pod montaż przetwornika. Tak, aby sprawnie dało się jednym ruchem całość posadzić na miejscu. Widziałem już parę takich ustrojstw, ale z racji konstrukcji szukam czegoś sprawdzonego.

[Piterson]

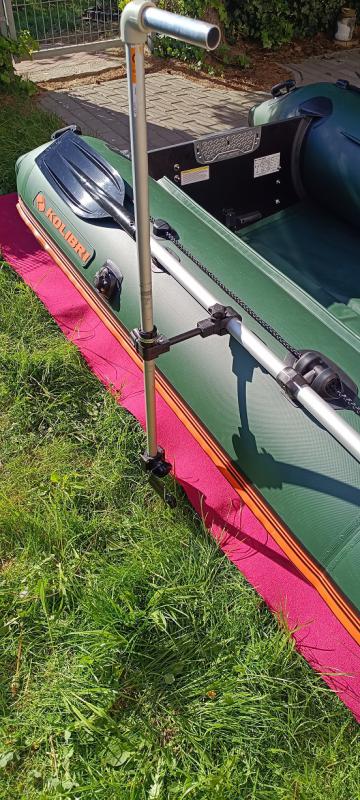

Witam , ja zrobiłem coś takiego , jeszcze nie pływałem z tym ale na początek powinno chyba wystarczyć.



Edytowane 28 Kwietnia przez Piterson

[atarilol]

Nie odczepia ale wiosło?

[atarilol]

Witam, planuje zakup Garmin Striker Vivid 9sv. Jak zamontować przetwornik żeby nie zakłóca silnik i dało się pływać w ślizgu (Kolibri km-330dsl, mercury 6hp)?

Myślałem o montaży na pawęży na regulowane szynie. Ale wyczytałem że tak silnik może zakłócać. Ma ktoś sprawdzone rozwiązanie?

[godski]

Witam, planuje zakup Garmin Striker Vivid 9sv. Jak zamontować przetwornik żeby nie zakłóca silnik i dało się pływać w ślizgu? Myślałem o montaży na pawęży na regulowane szynie. Ale wyczytałem że tak silnik może zakłócać. Ma ktoś sprawdzone rozwiązanie?

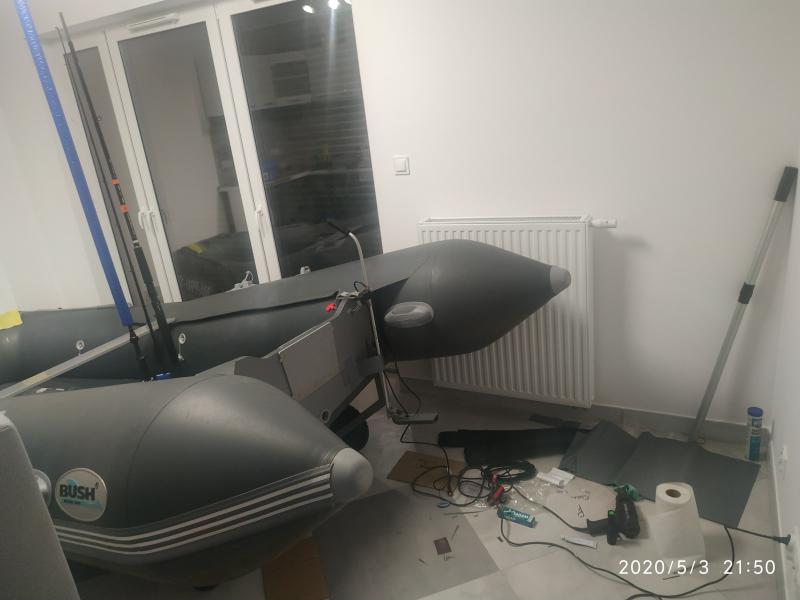

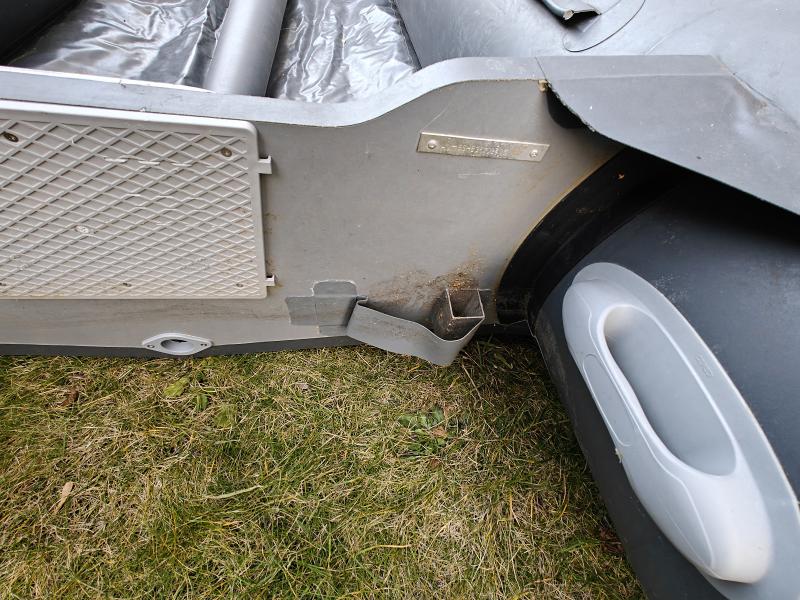

Jak bez live to proponuję mój patent. Najtańszy uchwyt typu Jaxon plus pasek PCV na pawęży. Najtańsze i sprawdzone rozwiązanie - zasuwałem z tym 40 km/h.



[atarilol]

A czy przy takim montażu na pawęży silnik nie zakłóca sonaru bocznego?

[atarilol]

Narazie myślę o tym, ale zastanawiają mnie te zakłócenia

[pablo]

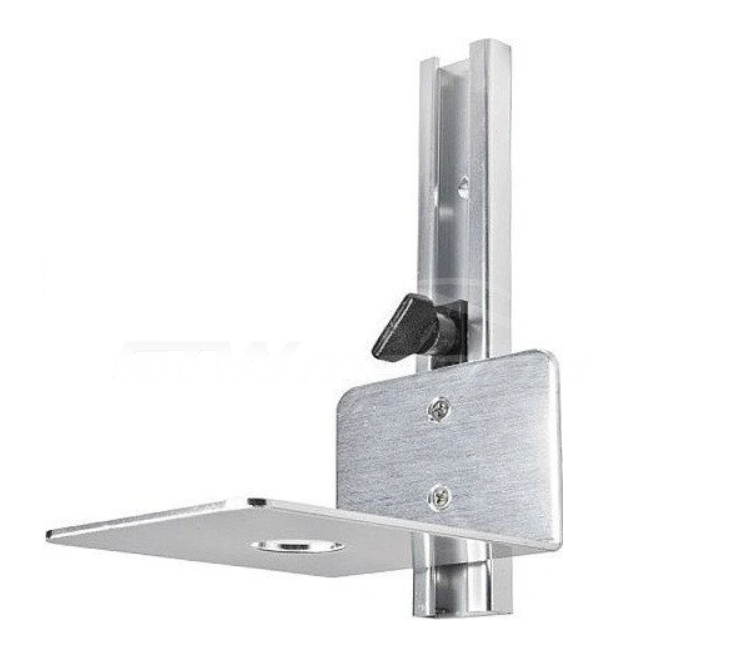

A coś takiego może. Tylko po prawej stronie trzeba montować. Kolega ma taki uchwyt i nie ma zakłóceń na obrazie.



[atarilol]

Od wew. pawezy masz na myśli? Wytrzymuje to pływanie w ślizgu? Widziałem już to ale jakoś do mnie nie przemawia.

[pablo]

Też od zewnętrznej, mocowanie jest obrotowe. W ślizgu nie pływaliśmy.

Edytowane 29 Czerwca przez pablo

[GregorS]

Ja mam przetwornik na uchwycie od elektryka, można pływac w ślizgu. Odpowiednie ustawienie i nie zakłóca SV. I w miarę tanie i solidne rozwiązanie. Uchwyt na Ali koło 100 PLN i kawałek rurki fi 28.



Wysłane z mojego M2101K6G przy użyciu Tapatalka

[GregorS]

Ja mam przetwornik na uchwycie od elektryka, można pływać w ślizgu. Odpowiednie ustawienie i nie zakłóca SV. I w miarę tanie i solidne rozwiązanie. Uchwyt na Ali koło 100 PLN i kawałek rurki fi 28.



Wysłane z mojego M2101K6G przy użyciu Tapatalka

[bock_1]

Witam.  Przetwornik lepiej zamontować bezpośrednio na gumie beely boat obejmą zaciskową, czy jednak lepiej zastosować mocowanie przetwornika na sztycy.{przetwornik będzie głębiej}. Z góry dzięki za rady.

[bock_1]

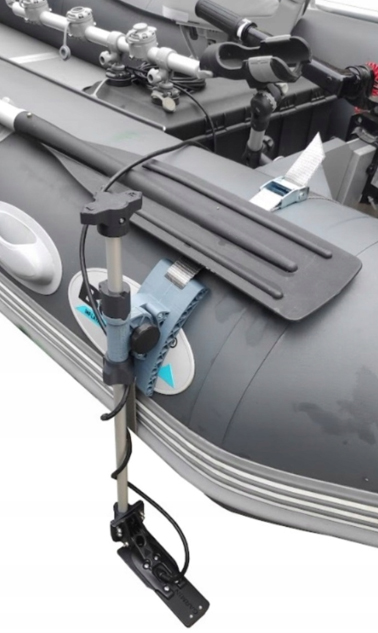

A coś takiego może. Tylko po prawej stronie trzeba montować. Kolega ma taki uchwyt i nie ma zakłóceń na obrazie.

Witam. Właśnie się zastanawiam nad takim uchwytem. Inna opcja jest jeszcze taka, że ten pas mocujący jest bez sztycy i nie mogę się zdecydować co będzie lepsze do beelyboata
