Echosonda i kąty sonaru ?

[Gość Michal Sz]

Od jakiegoś czasu korzystam z sądy z rożnym skutkiem, ale nie oto mi chodzi.

Posiadam sade Elite 5HDI, pływam po jeziorach o głębokości od 2 do 28m, zastanawia mnie taka zecz jak kat widzenia sonaru, pływając tam gdzie głębokość jest ok 10m korzystając z sonaru 83k spuszczając do wody 12cm przynętę, muszę trafić idealnie pod sade jak bedzie ok 1m dalej to już nic nie widać na ekranie, ale przecież to jest kat 120stopni to niby storzek na głębokości 10m jest dość spory,

Jak to właściwie jest bo nie mogę tego zrozumieć i sie ostatnio mecze.

[godski]

200 khz to węższy stozek i zarazem mocniejszy. Zbiera mniej śmieci.

Opuszczasz przynęte na dno?

[Pietruk]

Stożek to figura o podstawie okręgu. To jest błędne rozumowanie, że na dnie masz okrąg, załóżmy o średnicy 10 m.



Wiązka sygnału z przetwornika jest praktycznie płaska, za to szeroka, to jest ten kąt o którym piszesz.



Spróbuj przynętę podawać odsuwając ją od przetwornika pod kątem prostym, np. jak masz zamontowaną sztycę na burcie z przetwornikiem, to przynętę oddalaj od burty, a nie wzdłuż łodzi (burty).

[wuran]

tu masz stronę Lowrance http://www.lowrance.com/transducerguide/, wybierze transducer/przetwornik z wiązka 120 stopni ustaw głębokość i zobaczysz ile dna widzisz na ekranie, zwróć uwagę, że wszystko jest w stopach

[prezes77]

tu masz stronę Lowrance http://www.lowrance.com/transducerguide/, wybierze transducer/przetwornik z wiązka 120 stopni ustaw głębokość i zobaczysz ile dna widzisz na ekranie, zwróć uwagę, że wszystko jest w stopach

Te stopy można zamienić na metry (górny prawy róg )

[SzymonK]

Obraz DI jest z płaskiej i cienkiej wiązki, w którą trudno trafić przynętą 455/800khz, ale 83/200 to zwykły stożek na którym bez problemu widać przynętę pod łódką, chociaż blisko dna może już nie być widoczna.

Edytowane 12 Sierpnia 2015 przez SzymonK

[sucks_one]

Wszystko dzieje się dlatego, że najmocniejszy sygnał jest w okolicy osi ów pseudo stożka.

Ośmielę się ze stwierdzeniem, że kąty którymi mogą pochwalić się producenci nadają się równie jednakowo i bez znaczenia czy 10, 30,60 czy nawet 120st. Oczywiście szerokie niewiątpliwie przydadzą się np do DR

[Demensiq]

a ja wam powiem tak te stopnie to jest ściema 120 stopni szczególnie i to u wszystkich producentów ...... główny sygnał kilkadziesiąt stopni idzie z całą mocą prostopadle do dna wtedy zobaczymy najwięcej a te wiązki co rozchodzą sie na boki urywają się gdzieś w toni i nie dochodzą do dna .....

[esoxlucius1]

Trzeba sobie uświadomić jak określany jest ten kąt według producentów.

[Demensiq]

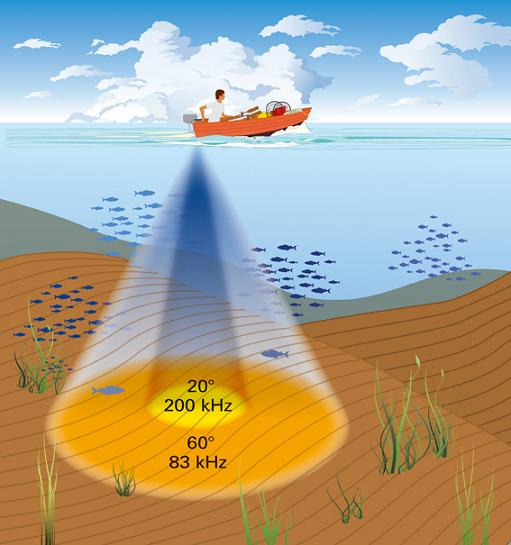

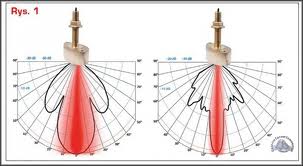

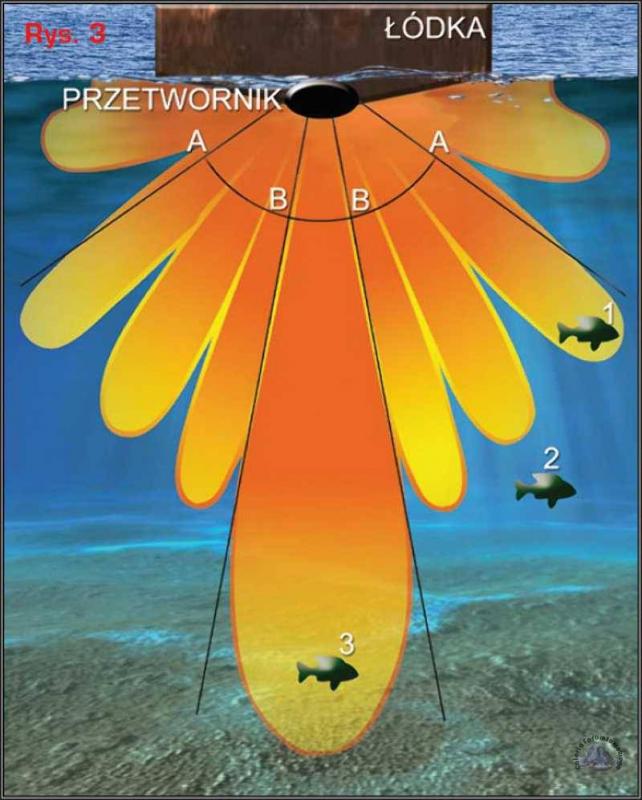

wiązki przetwornika hehehe jak to producenci trochę koloryzują 1 i 2  rys. pokazują jak naprawdę rozchodzą sie wiązki a nr.3 producent



[jans]

Co do środkowego rysunku pełna zgoda - napalony wędkarz przed wędkowaniem i po wędkowaniu

[esoxlucius1]

Brak jest głębokości na.tych obrazkach a to jest bardzo istotne

[Demensiq]

Brak jest głębokości na.tych obrazkach a to jest bardzo istotne

Wystarczy zrobić jeden paten zarzucić gumę 20 cm i poruszać w okolicach przetwornika wtedy mniej wiecej widać jaki obszar wody penetruje nasze echo.... Ja tak robiłem gdy testowałem boczny skan tylko zamiast gumy posługiwałem się dużymi kamieniami karczami itp. które zatapiałem ... Metoda prób i błędów wtedy mamy wizje co się dzieje pod nami w jakiej odległości są zatopione przeszkody i jak obszar dna faktycznie pokazuje nasz przetwornik... I stwierdzam ,że każdy przetwornik  lowrenca ,humminbirda czy garmina o tych samych parametrach szczytuje inaczej . testy i tylko testy !!!!!  samo się nie zrobi

[Wookash]

Mam Elite 5 HDI kotwica słusznych wymiarów podnoszona z 12 metrów daje wyraźny obraz na echo. Im wyżej tym słabszy tzn. tuż przy dnie mały ostry punkt a im wyżej bardziej rozmyty ale szerszy. Podnoszenie widoczne prawie do samego końca. Odległość przetwornika do kotwicy około 2 metry.

[Gość Michal Sz]

200 khz to węższy stozek i zarazem mocniejszy. Zbiera mniej śmieci.

Opuszczasz przynęte na dno?

Tak opuszczam na same dno, ale jak pisałem staram sie puścić pod samym sonarem i widać ze spada ale jak ponton lekko odpłynie ze żyłkę mam ok 40cm od przetwornika to już ginie testowałem rożne głębokości nawet 10m i spuścić na dno to bez problemu ale to trwa chwile i znika.

[Gość Michal Sz]

Stożek to figura o podstawie okręgu. To jest błędne rozumowanie, że na dnie masz okrąg, załóżmy o średnicy 10 m.



Wiązka sygnału z przetwornika jest praktycznie płaska, za to szeroka, to jest ten kąt o którym piszesz.



Spróbuj przynętę podawać odsuwając ją od przetwornika pod kątem prostym, np. jak masz zamontowaną sztycę na burcie z przetwornikiem, to przynętę oddalaj od burty, a nie wzdłuż łodzi (burty).

Na to przyznam sie nie wpadłem, wszędzie piszą o stożku a co to stozek to wiem wiec myślałem ze to jest właśnie koło jako podstawa stożka.

[Gość Michal Sz]

wiązki przetwornika hehehe jak to producenci trochę koloryzują 1 i 2  rys. pokazują jak naprawdę rozchodzą sie wiązki a nr.3 producent

No to jak to jest producent sobie mówi ze jest sygnał stożka czy płaski

[psulek]

I taki i taki. Przy normalnym echu jest klasyczny stożek. W trybie dv/sv wiązka jest prawie płaska. Przy czym trzeba pamiętać, że im dalej od środka, tym sygnał jest bardziej tłumiony. Między innymi to dlatego ryby pojawiająvsię jako łuki. I dlatego twoja przynęta jest pewnie niewidoczna.



Wysłane z mojego A0001 przy użyciu Tapatalka

Edytowane 13 Sierpnia 2015 przez psulek

[szczupak1]

Panowie czy to prawda że DI 800khz najlepiej używać do głębokości 10m?

Głębiej obraz jest taki jakis nie wyraźny.

Mam echo Lowrance 7HDI.

[Paprykarz]

A skąd taka informacja ?

[bankroot]

Zasada jest chyba prosta: im większa częstotliwość sygnału tym bardziej jest tłumiony.

Natomiast skąd 10 m ? Nie jest wykluczone, że tak ....

[Paprykarz]

10 m to jest bardzo mało, nawet jak na częstotliwość 800 kHz. To musi być jakieś przekłamanie albo uwalony przetwornik.

[szczupak1]

Aha tak wyczytałem na stronie o sondach.

[Paprykarz]

tzn. co wyczytałeś ? że ma być 10 metrów ??

[szczupak1]

No właśnie. Poszukam ten artykuł.

https://castmania.jimdo.com/artykuły/elektronika-wędkarska/jak-skutecznie-korzystać-z-echosondy-lowrance-elite-5-7-hdi/

Edytowane 15 Października 2017 przez szczupak1

[Paprykarz]

W artykule jest napisane, że przy głębokościach mniejszych niż 10m zaleca się stosowanie częstotliwości 800 kHz co nie oznacza że nie będzie działał na większej głębokości
