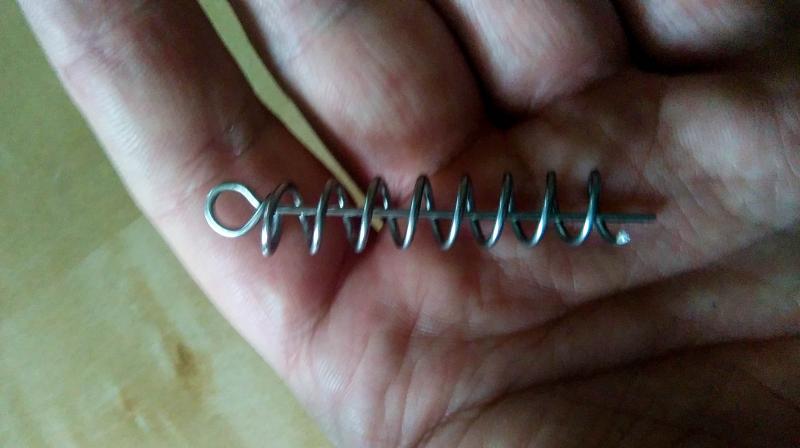

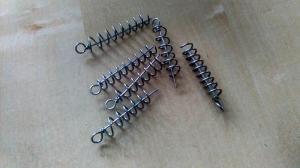

Melanzyk Opublikowano 16 Października 2016 Zgłoś Udostępnij Opublikowano 16 Października 2016 A może ktoś ma pomysł, jak wykonać giętarkę do sprężynek z oczkiem? Akurat potrzebuje duzo większych z drutu 1,2mm Witaj. Ktoś ma pomysł kilkanaście godzin "wymyślania" i nic. Siedzieliśmy nawet u mnie w warsztacie z Paulem Adamsem i nie mogliśmy wykminić prostego sposobu, aż tu nagle kilka dni później po prostu zaskoczyło podczas obiadu. Pobiegłem do warsztatu i po 10min miałem już trochę wkrętek. Sorry za słabe foty, na szybko z telefonu. Nie planowałem ich nigdzie publikować to się nie przykładałem Pracuję właśnie nad wideo jak zrobić taką gientarkę. Robię wkrętki z drutu 1,2mm więc może Ci się to przydać. Jest proste jak budowa cepa każdy w kilka min będzie mógł zrobić sobie takie ustrojstwo. PozdrM 5 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
zetika16 Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Czekam zatem na info... ???? Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
lesiewicz Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Wystarczy wałek o średnicy ciut mniejszej od wewnętrznej średnicy sprężyny którą chce się zrobić. W wałku od góry wiercisz otwór o średnicy drutu z którego będzie wkrętka i brzeszczotem robisz nacięcie na oczko. Najpierw wyginamy oczko tak by jeden koniec był dłuższy, krótszy koniec wkładamy w wywiercony otwór w trzpieniu tak by oczko zablokowało się w naciętej szczelinie. Zawijamy dłuższy koniec wokół trzpienia i mamy sprężynkę. Można zrobić klucz który będzie kręcił się w koło trzpienia i zakręcał sprężynę co ułatwi robotę. 3 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Banjo Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Wystarczy wałek o średnicy ciut mniejszej od wewnętrznej średnicy sprężyny którą chce się zrobić. W wałku od góry wiercisz otwór o średnicy drutu z którego będzie wkrętka i brzeszczotem robisz nacięcie na oczko. Najpierw wyginamy oczko tak by jeden koniec był dłuższy, krótszy koniec wkładamy w wywiercony otwór w trzpieniu tak by oczko zablokowało się w naciętej szczelinie. Zawijamy dłuższy koniec wokół trzpienia i mamy sprężynkę. Można zrobić klucz który będzie kręcił się w koło trzpienia i zakręcał sprężynę co ułatwi robotę.Zgadza się. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Macku12345 Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Witam wszystkich wrzuce kilka fotek moze komuś będą potrzebne Maciej Wysłane z mojego EVA-L09 przy użyciu Tapatalka 5 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Macku12345 Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Zdjecia pochodza z książki troszkę już wiekowej ,ale pomocnej .Niestety tylko czarno-białe fotki ???? Wysłane z mojego EVA-L09 przy użyciu Tapatalka Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Lepton Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Wszystko jasne. Podziękowania za instrukcję. Teraz muszę "rozkminić",jak skręcać druciki doobrotówek. Aby były ładniutkie jak u Meppsa Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
miramar69 Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Znam lepszy sposób na twą dolegliwość:http://www.ebay.pl/itm/122081442076?var=421115435958&ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
WalterW Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Te małe są i są tanie. Na alli.. są i większe ale i tak małe do dużych gum. Dodatkowo cena już zupełnie inna. Łatwo zagiąć te wkrętki na rurce, tylko nie ma pewności zachowania równego skoku. Jak ktoś ma patent na równe sprężynki to prosimy o oświecenie. Od siebie wrzucę tohttp://www.thingiverse.com/thing:1050170 Kombinuję jak zrobić wersje metalową. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Melanzyk Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Dajcie mi chłopaki kilka dni i bedziecie mieli wszystko na tależu Jestem właśnie na nocce w pracy, rano żona idzie do pracy więc muszę zostać z młodym ale środa/czwartek postaram się coś podziałać. PozdrM 4 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
WalterW Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Mel wierzymy w Ciebie 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
mikrobajt Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 A może zamiast na pręcie z otworem zrobić to na grubym wkręcie do drewna. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
WalterW Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 A gdzie podziejesz drut który idzie środkiem? Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
mikrobajt Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 A natniesz rowek wzdłuż wkręta do połowy średnicy brzeszczotem lub mikro-szlifierką. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
WalterW Opublikowano 17 Października 2016 Zgłoś Udostępnij Opublikowano 17 Października 2016 Trzeba się wybrać do metalowego. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
lesiewicz Opublikowano 21 Października 2016 Zgłoś Udostępnij Opublikowano 21 Października 2016 Wstawiam filmik z giętarką do stelaży.https://www.youtube.com/watch?v=-b2J6D4S8vI 10 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Melanzyk Opublikowano 21 Października 2016 Zgłoś Udostępnij Opublikowano 21 Października 2016 Dzięki Darku. Jakość trochę słaba ale widać zamysł. Twoje i Padusa podejście do gientarek jest genialne. Me bank bede się wzorowal na Waszych pomysłach. PozdrM Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Banjo Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 Ciekawie to wygląda. Tylko mam pytania:1. Czy zderzaki są nastawne - inne proporcje pomiędzy oczkiem brzusznym a pozostałymi?2. Czy inne średnice drutu, a zwłaszcza oczek można w tym przypadku można użyć i wykonać? Z filmu tego nie wynika, gdyż trochę nieostry jest obraz. Można by było zrobić trochę modyfikacji i byłby jeden blat a możliwość wykonywania większego asortymentu stelaży. Albo zrobić małą giętareczkę CNC. Brzmi troszkę przerażająco, ale wbrew pozorom nie jest to takie trudne i koszty aż tak duże nie są. Pod warunkiem, że mamy już do dyspozycji komputer, nawet ten z którego korzystamy na co dzień. Pomysł Twój podoba mi się. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

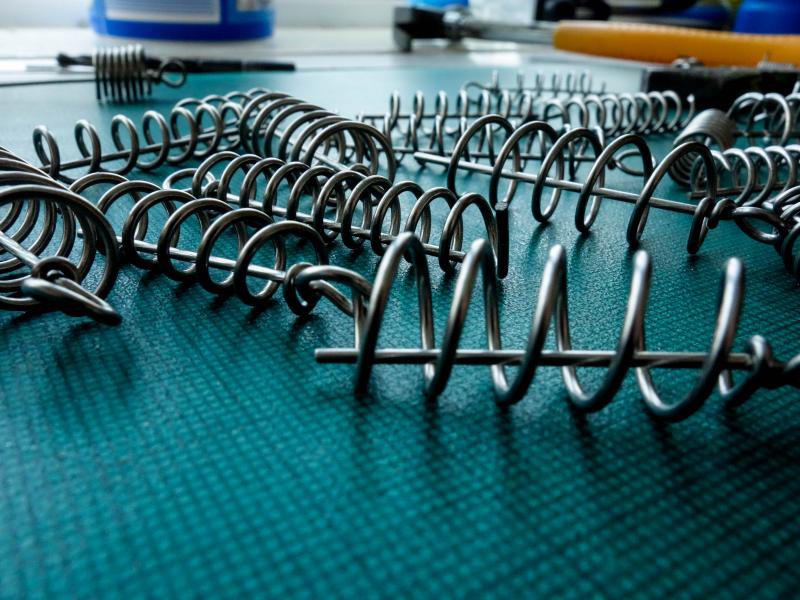

Melanzyk Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 W środę skończyłem kręcić video z robienia wkretek do Soft plastików. Plan był opublikować je przed weekendem niestety Premiere Pro pogryzl sie z plikami MTS z mojej nowej kamery i nie było dźwięku w nagranych plikach. Spędziłem 3 nocki zeby to dziadostwo ogarnąć i dopiero dziś nad ranem zacząłem edycję. Filmik będzie najprawdopodobniej w poniedziałek. PozdrM 4 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Banjo Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 Z niecierpliwością oczekuję na filmik. Jestem ciekaw jak rozwiązałeś nawijanie drutu z zachowaniem równych, powtarzalnych odległości pomiędzy zwojami.Są na to rozwiązania, troszkę rozbudowują układ, ale może wymyśliłeś coś fajnego. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
lesiewicz Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 Ciekawie to wygląda. Tylko mam pytania:1. Czy zderzaki są nastawne - inne proporcje pomiędzy oczkiem brzusznym a pozostałymi?2. Czy inne średnice drutu, a zwłaszcza oczek można w tym przypadku można użyć i wykonać? Z filmu tego nie wynika, gdyż trochę nieostry jest obraz. Można by było zrobić trochę modyfikacji i byłby jeden blat a możliwość wykonywania większego asortymentu stelaży. Albo zrobić małą giętareczkę CNC. Brzmi troszkę przerażająco, ale wbrew pozorom nie jest to takie trudne i koszty aż tak duże nie są. Pod warunkiem, że mamy już do dyspozycji komputer, nawet ten z którego korzystamy na co dzień. Pomysł Twój podoba mi się.Od razu napisze żeby nie było niejasności. Ta giętarka jest tylko do jednego typu stelaża. Jak by się uprzeć to nie było by problemu zrobić stelaże dłuższe ,ale pod warunkiem tej samej wysokości od środkowego oczka. Kiedyś bawiłem się w giętarkę która gięła by kilka rodzai stelaży, ale problem polegał na tym że żeby ustawić ją pod inny stelaż trzeba było robić wiele przymiarek i marnowałem nie tylko drut ale i czas.Druga sprawa to zderzaki, jak nie są zablokowane na stałe to potrafią się przesuwać i tym samym stelaże nie wychodzą takie same. Wbrew pozorom siły podczas gięcia cienkiego drutu są dosyć duże.Nawet jak przykręcałem śruby na maksa to zderzaki potrafiły przesuwać się po dwudziestu gięciach tak, że stelaże nie pasowały do formy.Do gięcia samych oczek można zrobić giętarkę która gięła by kilka grubości drutów, z tym że trzeba pamiętać że drut drutowi nie równy i inaczej gnie się drut miękki, inaczej pół twardy a inaczej twardy sprężynujący. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Vrpona Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 Witam serdecznie Panów w tym wątku. Miałem kiedyś okazję pisać z dwoma forumowiczami na portalu społecznościowym, baaa ! a nawet wysłałem im filmik jak giąłem po 3 stelaże na raz z drutu 0,6 (twardego) na giętarce zrobionej w 5 minut. Stelaże po gięciu trzeba było skorygować co zajmowało około 5 sekund na stelaż. Robiłem je bardzo szybko i sprawnie. Giętarka jest na tyle mobilna ,że tam gdzie wbije gwoździk tam sobie gnę ! Pozdrawiam Piotrek Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
adamos Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 No Piotrek chyba trochę przegiąłeś, czekam na filmik i instrukcję wykonania giętarki Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Vrpona Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 No Piotrek chyba trochę przegiąłeś, czekam na filmik i instrukcję wykonania giętarki A przegiąłem przegiąłem Filmik nagram na dniach. a giętarka to kawałek podbitki dachowej z pióro wpustem i wbitymi trzema bądź czterema gwoździkami. Trochę już ją wysłużyłem, ale działa jak ta lala ! Gnę na niej stelaże do woblerków 2,5 cm a więc niewielkie, natomiast na czasie zaoszczędzam bardzo dużo ! 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Banjo Opublikowano 22 Października 2016 Zgłoś Udostępnij Opublikowano 22 Października 2016 (edytowane) Od razu napisze żeby nie było niejasności. Ta giętarka jest tylko do jednego typu stelaża. Jak by się uprzeć to nie było by problemu zrobić stelaże dłuższe ,ale pod warunkiem tej samej wysokości od środkowego oczka. Kiedyś bawiłem się w giętarkę która gięła by kilka rodzai stelaży, ale problem polegał na tym że żeby ustawić ją pod inny stelaż trzeba było robić wiele przymiarek i marnowałem nie tylko drut ale i czas.Druga sprawa to zderzaki, jak nie są zablokowane na stałe to potrafią się przesuwać i tym samym stelaże nie wychodzą takie same. Wbrew pozorom siły podczas gięcia cienkiego drutu są dosyć duże.Nawet jak przykręcałem śruby na maksa to zderzaki potrafiły przesuwać się po dwudziestu gięciach tak, że stelaże nie pasowały do formy.Do gięcia samych oczek można zrobić giętarkę która gięła by kilka grubości drutów, z tym że trzeba pamiętać że drut drutowi nie równy i inaczej gnie się drut miękki, inaczej pół twardy a inaczej twardy sprężynujący.To nie była krytyka z mojej strony, zawsze szukam jakiejś uniwersalności, która akurat tutaj przydałaby się. A że techniki trochę znam stąd moje zapytania. Z filmu domyślałem się, że jest pod jeden stelaż, ale wolałem upewnić się. Wydaje mi się, że dobre opisanie na blacie skróciłoby czas ustawiania przyrządu. Wszystko zależy od ilości rodzai giętych stelaży. Nie wiem co z tymi zderzakami było. Chyba dobrze ustawione wkręty dobrze by zablokowały zderzak, poza tym podczas gięcia drut odchodzi od zderzaka (mowa o tym skrajnym u góry). Musisz mieć dużo pary , aby je przestawiać . Co do grubości drutów to raczej pod każdy należałoby zrobić inne elementy gnące. Ale też prawdą jest, że używa się tylko kilku grubości drutu, tak więc elementów dużo nie przybędzie.Patrząc na asortyment Twoich woblerów i ich ilości przydałaby się taka mała giętarka CNC. Na pewno skróciłoby to czas ustawień pod żądany stelaż. Edytowane 23 Października 2016 przez Banjo 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
