Kółka do transportu pontonu

[salmon1977]

Prawdopodobnie było tu nie raz.Prosze o link lub podpowiedz o patenty na koła do przetransportowania pontonu z lądu do wody stacjonarne lub zwyczajnie podkładane? Pozdrawiam i dziękuje za podpowiedz.

[Stołczynianin]

Na filmiku widać jak facet pochyla się gdy kółka wjeżdżają w wodę. U mnie ten efekt jest jeszcze większy, bo mam mniejsze kółka.

Te kółka na filmie mają dobrą średnicę, ale mogłyby mieć szersze opony.

Najbardziej nieudane są te małe plastikowe kółeczka Kolibri.

[prime]

Może ktoś z kolegów doradzić czy do pontonu 320 włożonego obecnie bez silnika zrobić podgiete pod ponton czy proste,i z jakiej gruości ścianki profila auluminiowego je wykonać

Edytowane 8 Października 2022 przez Viking

[siarq]

Kółka zrob tak.aby wchodzily jak najdalej pod ponton, robi się w tedy efekt "wagi" i jest łatwiej targać gumę, profi Nie za cienki , bo na to dzialaja duze siły, a jak ci kolo wpadnie w dziurę i będziesz szarpał, zebys nie powyginal

Edytowane 8 Października 2022 przez siarq

[tost]

Zrobiłem z profila stalowego 20 mm. Kumpel jak stawał, to się zastanawiał czy nie jest to przerost formy nad treścią. Po kilku wodowaniach w błocie, kamieniach jestem pewien że to był dobry wybór. Czasami jak zakleszczą się lub zassą w błocku, to trzeba dużo pary żeby ruszyć gumiaka Nie wszędzie są cywilizowane slipy.

Jak Kolega wyżej napisał,, łamane" lepsze, niestety moje są proste.

[wook-wlkp]

Cześć, niestety w proscanie nie maja już kółek na ten rok...może będą na wiosne (wersja S).

Czy możecie polecić jakieś inne solidne w wersji wchodzącej pod ponton?



Mam ponton 350 cm, pawęż wysokość 40 cm.

[sero1975]

Cześć, niestety w proscanie nie maja już kółek na ten rok...może będą na wiosne (wersja S).

Czy możecie polecić jakieś inne solidne w wersji wchodzącej pod ponton?



Mam ponton 350 cm, pawęż wysokość 40 cm.

Priv ????

[PiotrekF]

Witam, odkopię temat. Czy ktoś z kolegów może ma podobne na zasadzie automatycznej blokady i podpowie czy to się sprawdzwa. Chciałbym zrobić coś podobnego samemu, interesuje mnie bardzo czym jest ten przycisk i gdzie go można kupić. Podejrzewam, że to jakis pin na sprężynie ale nie mogę znaleźć w necie nic podobnego. https://youtu.be/UkiYn49WAoc?si=CJXVcevSLdygOMgq

[SlawekNikt]

Przycisk jest sworzniem z kołnierzem i sprężyną w środku. Fajne rozwiązanie i przy profilu o dość grubej ściance, zgaduję, że minimum 2 mm. powinno się sprawdzić.

[PiotrekF]

Dzięki za odpowiedź, widziałeś gdzieś może coś takiego w necie, lub wiesz gdzie mozna dostać ?

[SlawekNikt]

Niestety nie widziałem w sklepie. Z punktu widzenia mechanicznego proste urządzenie. Jak masz tokarza to niezbyt trudne w realizacji. Można ewentualnie poszukać samych sworzni.

[darek63]

interesuje mnie bardzo czym jest ten przycisk i gdzie go można kupić.

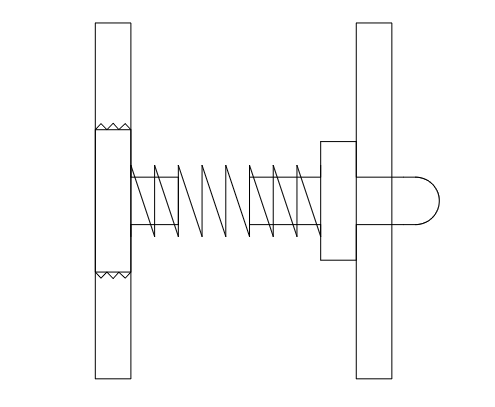

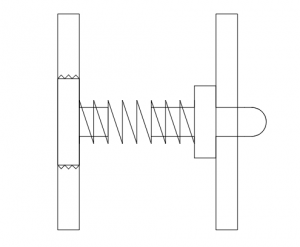

To jest indywidualny czyjś projekt i jeśli jesteś techniczny to coś takiego zrobisz. Szybki schemat jak to jest zrobione narysowałem. Jak jesteś techniczny to dasz sobie radę

[Artech]

Jak już chcesz się tak "mocno" bawić, to rób kółka zagięte pod ponton, nie proste.

[PiotrekF]

Właśnie obecnie mam wygięte w odwrotną stronę, kiedyś sam zmontowałem na zasadzie włożenia w szerszy profil zamknięty i zablokowania. Jednak teraz jest masakra, woda zimna i dodatkowo łowiąc w nurcie ciężko jest to ogarnąć zaraz przed slipem. Dlatego myślę o czymś szybkim w rozkładaniu/składaniu. Zastanawiam się czy jest taka różnica jeżeli koła są skierowanie pod ponton, czy rzeczywiście lepiej się go ciągnie?

[DominikBP]

Dużo lepiej się go ciągnie. Ze względu na to że łatwo go podnieść i jest przesunięty środek ciężkości.

[PiotrekF]

W sumie racja środek ciężkości, rzeczywiście jeżeli będę kombinował to wygięte pod ponton.

[godski]

W sumie racja środek ciężkości, rzeczywiście jeżeli będę kombinował to wygięte pod ponton.

Bez dwoch zdan lepiej. Ponton 4 metrowy z silnikiem 20 KM i gratami bez problemu po rownym idzie. Nie trzeba praktycznie używać siły aby dziób unieść.

[darek63]

To czy muszą być pod pontonem nie jest jednoznaczne. Zależy jaki długi jest ten ponton oraz czy wisi tam spalina. Ja mam prosto koła i podnoszę całość jedną ręką bez wysiłku z dokręconym silnikiem. Równowaga jest zachowana wzorowo, a sam transport bez wysiłku.



@PiotrekF



Wracając jeszcze do tego systemu zapinania popatrz na YT takie coś https://www.youtube.com/results?search_query=%D0%A2%D1%80%D0%B0%D0%BD%D1%86%D0%B5%D0%B2%D1%8B%D0%B5+%D0%BA%D0%BE%D0%BB%D0%B5%D1%81%D0%B0+%D0%B1%D1%8B%D1%81%D1%82%D1%80%D0%BE%D1%81%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D0%B5+%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8+%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8



Znajdziesz wiele innych prostszych do wykonania rozwiązań szybkiego zapinania kółek.

Edytowane 13 Listopada 2023 przez darek63

[PiotrekF]

Dzięki darek63, mega pomysły. Szczególnie ten

[darek63]

Znam ten system. Jest OK i łatwy do wykonania. Gdybyś chciał robić takie uchwyty nie musisz nawet szukać tiga. Zwykły inwerter i Elektrody E 316L załatwiają temat kompleksowo.



[PiotrekF]

Zastanawia mnie jeszcze taki pomysł: https://www.youtube.com/shorts/Ge2P7O2IS-A. Super prosty patent z przystawką do dociskania koła w zimnej wodzie, tylko mam obawy do mechanizmu blokującego koło w pozycji do jazdy. Na jakiej zasadzie może działać ten mechanizm, że koło jest zablokowane i nie opada pod wpływem własnego ciężaru?

[DominikBP]

Ten patent fajny z dociskiem koła tą sztycą. Ale te mocowanie koła do pawęży strasznie osłabia materiał i się wygina w drugą stronę. Miałem takie i nie polecam.

[PiotrekF]

W którym miejscu koła dokładnie się wyginały? myślałem nad wycięciem samego rowka na śrubę bez wcięcia na wyciągniecie. Koła do pawęży i tak na stałe bo gumiak rozłożony, materiał to nierdzewny profil 2mm 35x35.

[darek63]

Na jakiej zasadzie może działać ten mechanizm, że koło jest zablokowane i nie opada pod wpływem własnego ciężaru?



Tu masz to dokładnie pokazane. Blokadą jest wyłącznie grawitacja. W jedną stronę blokuje ciężar koła, w druga ciężar pontonu. Innej blokady nie ma,



https://www.youtube.com/shorts/g5V3LInHpxw

[DominikBP]

Wyginały się na przeciw wycięcia na sworzeń

[PiotrekF]

U mnie ten problem, że problem wożę na dachu, ściągając go muszę mieć rozłożone i zablokowane koła. Dlatego w pozycji do jazdy chyba jednak wykombinuję jakiś pin blokujący
