Fuji VSS / Profil uchwytu VSS

[sslonio]

Chodzi mi o 16

[yglo]

Kolega @robas w korespondencji podesłał mi fajnego linka, szkoda go nie pokazac...



http://www.siamfishing.com/board/view.php?tid=638658

[Dąbek 111]

Super sprawa,szczególnie w kontekście wykonania adaptera na różnych rodzajach korka

[Hubertus]

Świetna sprawa

Jakoś nigdy serca do tego nie miałem, ale po takim instruktażu trzeba będzie spróbować

[DelTor0]

Faktycznie, cwane

[yglo]

Nie wierze aby za pierwszym razem się udało, ale biorac pod uwagę ceny adapterów....  warto, no i długość już nie będzie stanowic problemu

[DelTor0]

Na spokojnie i powoli, i powinno sie zrobic bez problemu na tokarce Rozwiercic tez mozna na tokarce, bedzie dokladniej niz wiertarka z reki

[yglo]

Można by zrobić taki podpięty watek... ze zdjeciami lub filmikami, typowo techniczny

żeby w jednym miejscu zebrac takie właśnie ciekawostki, co Wy na to?

[DelTor0]

Jak najbardziej za



Ps.

np. watek z filmami o lakierowaniu juz mamy, trzeba go tylko wydobyc z otchlani forum

[Hubertus]

Jak najbardziej za



Ps.

np. watek z filmami o lakierowaniu juz mamy, trzeba go tylko wydobyc z otchlani forum

Jestem jak najbardziej za, wątek techniczny bardzo się przyda

[mrWhite7]

Super sprawa ,więcej technicznej wiedzy i tutoriali czyli krok po kroku niż gotowych wyrobów . W swoim wątku czasami wstawiam coś co może przydać się innym

[czarny1]

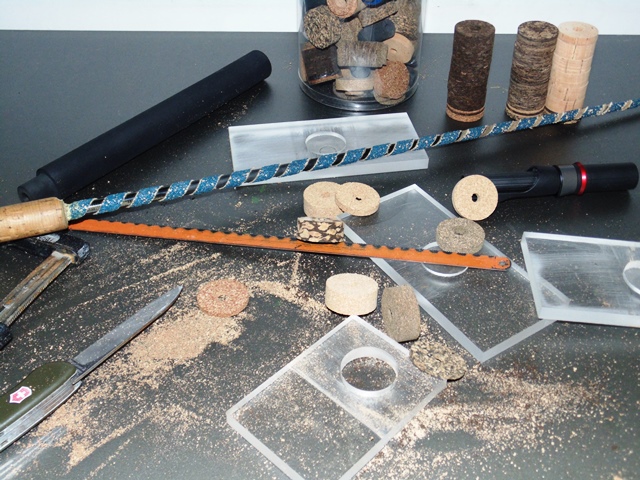

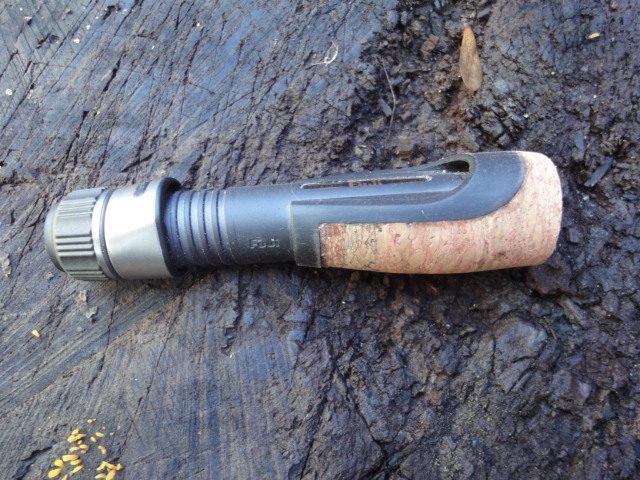

nie wiedziałem, że to takie trudne do wymyślenia:) otwór na blank robisz wiertłem do otworów 17mm, a potem jedyny problem to oznaczenie na korku kształtu do zeszlifowania... tego akurat niestety nie ma w opisie, chyba robi na oko... na razie nie mam wiertła i robota stoi, ale wykonanie adaptera (korek burl) jest kwestią odwiedzenia sklepu typu castorama... aha, u mnie będzie do ips-a...

[bazyloss]

widziałem to wcześniej i nadal nie kumam jak on wyłapał/wykonał tak idealnie pasującą krzywiznę

[meme174]

tu chyba jeszcze pare jego projektów

http://www.siamfishing.com/content/view.php?nid=181420&cat=handmade



[bazyloss]

ciekawe, takie ARMS z VSS

[Guzu]

Ale ksztalt rekojesci -  ciekawe czy ktos sprawdzil nad woda przed montazem tego na wedce. Czy to byla "wizja projektanta".





Bardzo sie ciesze Zbyszku, ze wgryzasz sie w takie kwestie . 2016 juz za rogiem !

[yglo]

O Matko !!!

[czarny1]

widziałem to wcześniej i nadal nie kumam jak on wyłapał/wykonał tak idealnie pasującą krzywiznę

raczej nie wyłapał i dlatego na tym koniec:)

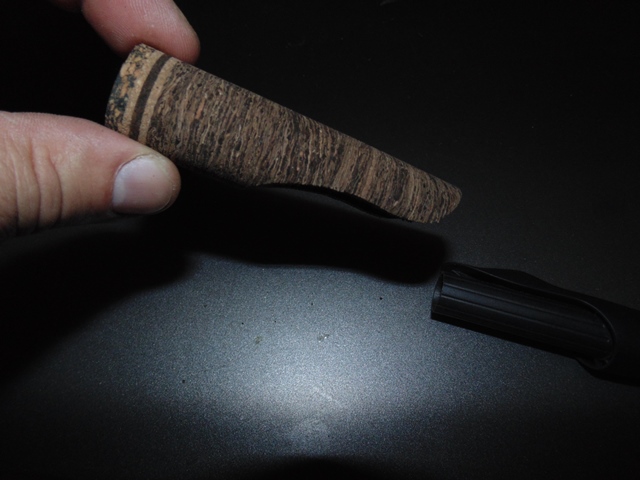

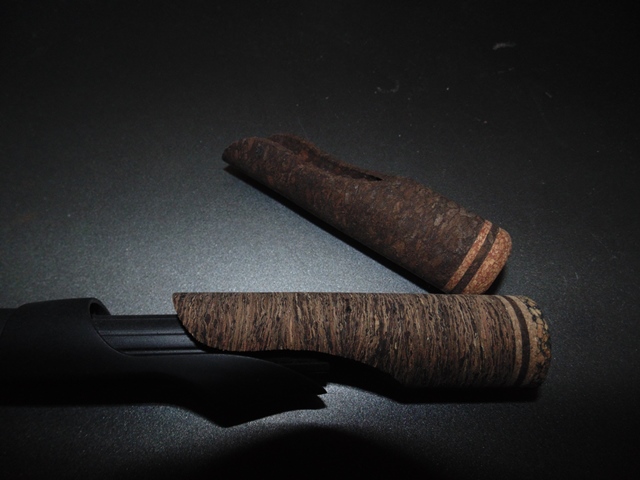

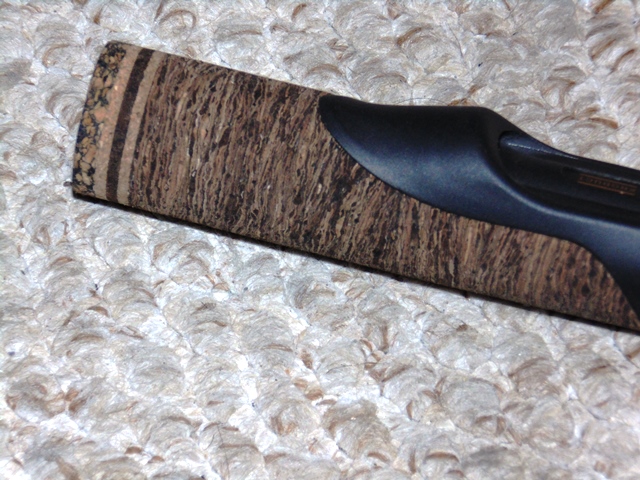

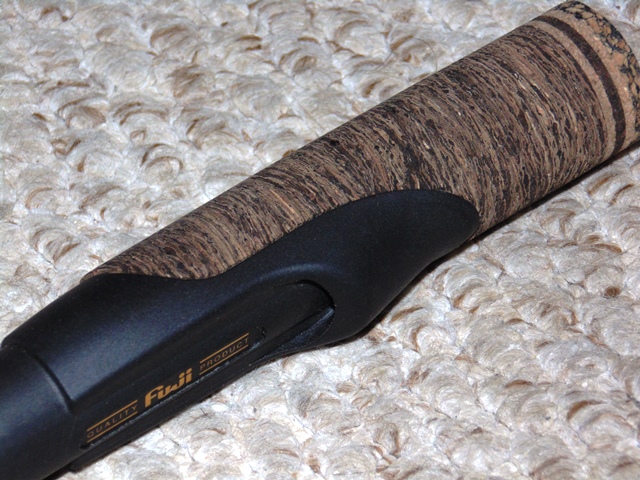

i nie musi być idealnie, korek jest elastyczny, da się odrobinę dopasować przy wklejaniu... tak wyszedł mój adapter...

próbując zrobić coś takiego ryzykujesz 4 korki plus ewentualnie narzędzia:)

[p-pro7]

Witam ,postanowiłem i ja wykonać taki adapter z jakiegoś ciemniejszego korka. Odrysowałem krzywą z oryginalnej pianki , zeskanowałem i narysowałem w cdr (corel), poprzycinałem kilka plasterków korka,skleiłem i stoczyłem do 23 mm , otwór wew.15 mm i krzywą wyciąłem na ploterze frezującym. Kilka detali jest jeszcze do poprawy ale mniej  więcej pasuje.

[Voldemort]

Witam ,postanowiłem i ja wykonać taki adapter z jakiegoś ciemniejszego korka. Odrysowałem krzywą z oryginalnej pianki , zeskanowałem i narysowałem w cdr (corel), poprzycinałem kilka plasterków korka,skleiłem i stoczyłem do 23 mm , otwór wew.15 mm i krzywą wyciąłem na ploterze frezującym. Kilka detali jest jeszcze do poprawy ale mniej  więcej pasuje.

Adapter wyszedł przepięknie

[DelTor0]

Witam ,postanowiłem i ja wykonać taki adapter z jakiegoś ciemniejszego korka. Odrysowałem krzywą z oryginalnej pianki , zeskanowałem i narysowałem w cdr (corel), poprzycinałem kilka plasterków korka,skleiłem i stoczyłem do 23 mm , otwór wew.15 mm i krzywą wyciąłem na ploterze frezującym. Kilka detali jest jeszcze do poprawy ale mniej  więcej pasuje.



Super wyszlo

[bazyloss]

no to już jest COŚ

[madmatt]

Szybkie pytanie do Szanownych Kolegow-ma ktos doswiadczenie w wycinaniu adaptera do Fuji VSS?
Wytoczylem (po raz drugi) tuleje z odpowiednio nawierconymi otworami
ale nie mam pewnosci jak zabrac sie za wyciecie samego profilu, zeby pasowal do
uchwytu. Mierzyc? Uzyc wzorca? Pila? Nozyk?

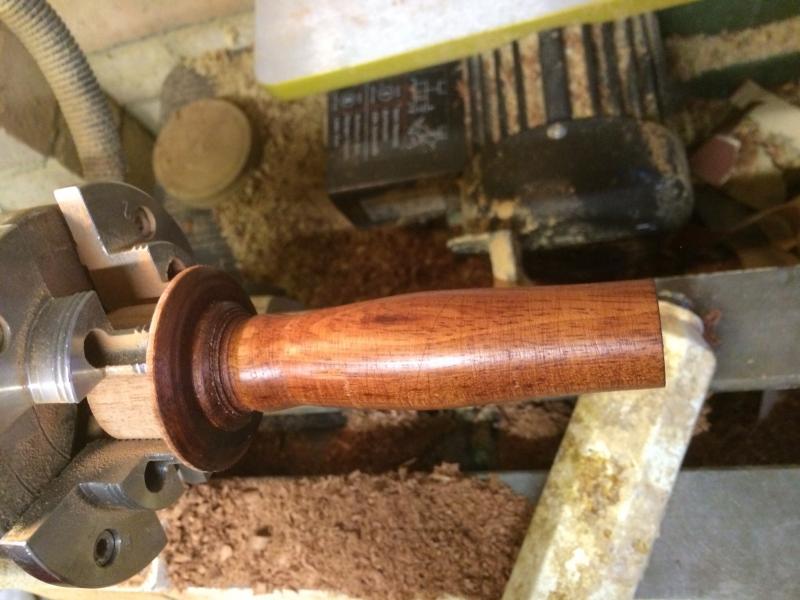

Nakladka w drewnie, o taka:


Z gory dziekuje za wszelkie porady

[DelTor0]

O cos takiego chodzi?

[sarenkazaglady]

@

madmatt to w szczekach tokarki to jest drewno?
