Interpretacja obrazu echosondy

[termin]

Czy pol-łuki przy dnie to ryby czy rosliny czy cos innego. Zastanawia mnie ich pochylenie w jednym kierunku. luki w toni rowniez maja taki sam kierunek. Glebokosc to 8m predkosc lodzi 5km/h



.

[kieroz]

Chłopaki czy widoczne na bocznym sonarze białe punkty to są jakieś kamyki na dnie?





Jak na moje na 100% , jasne odbicie o tym swiadczy , moze naplynales na twrda gorke

[xeniowy]

Mogą to być kamienie ale również rybki, trzeba by przepłynąć kilka razy z różnych stron wtedy można coś bardziej jednoznacznie stwierdzić.





Wysłane z iPhone za pomocą Tapatalk

[tobiasz92]

Mogą to być kamienie ale również rybki, trzeba by przepłynąć kilka razy z różnych stron wtedy można coś bardziej jednoznacznie stwierdzić.





Wysłane z iPhone za pomocą Tapatalk

Byłem kolejnego dnia na miejscówce, zapis ten sam





Wysłane z iPhone za pomocą Tapatalk

[xeniowy]

Więc odpowiedź znasz [emoji6]





Wysłane z iPhone za pomocą Tapatalk

[robbertzam]

Zrzuciłem dzisiaj trochę fotek z karty i ciekawi mnie czy widzicie na nich to co ja...

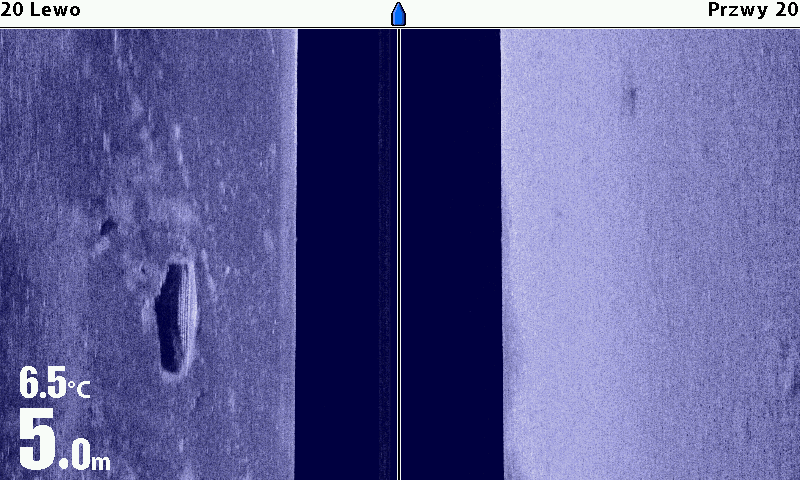

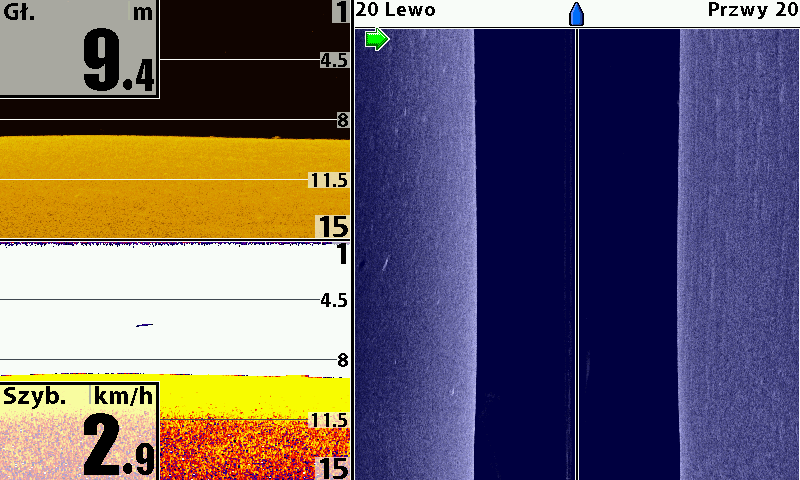

Zrzut 1 i 2 zatopiona łódka... czy mnie fantazja poniosła?

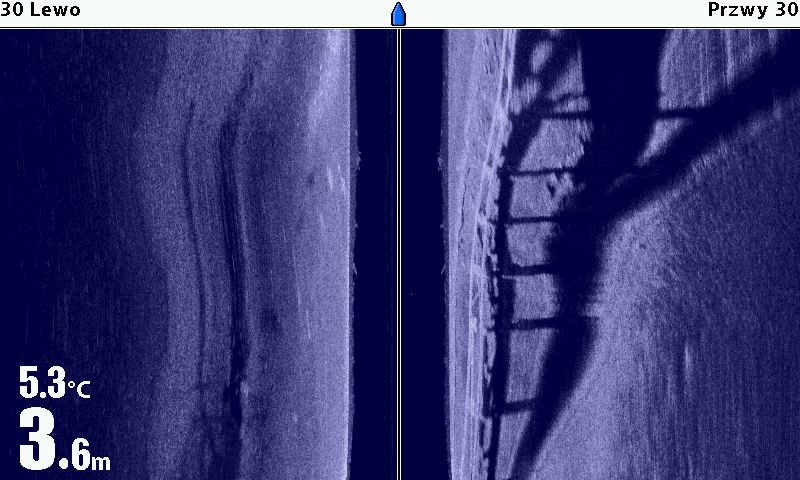

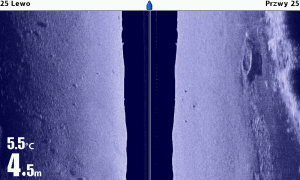

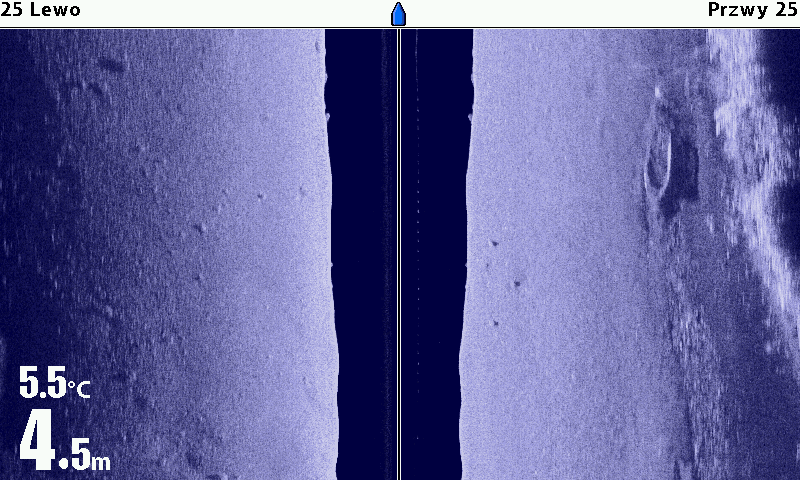

Zrzut 3(na bocznym po lewej) ładny sztuka: np.szczupak? Zrzut 4 (niezbyt wyraźny ale...) cholera wie co, most???

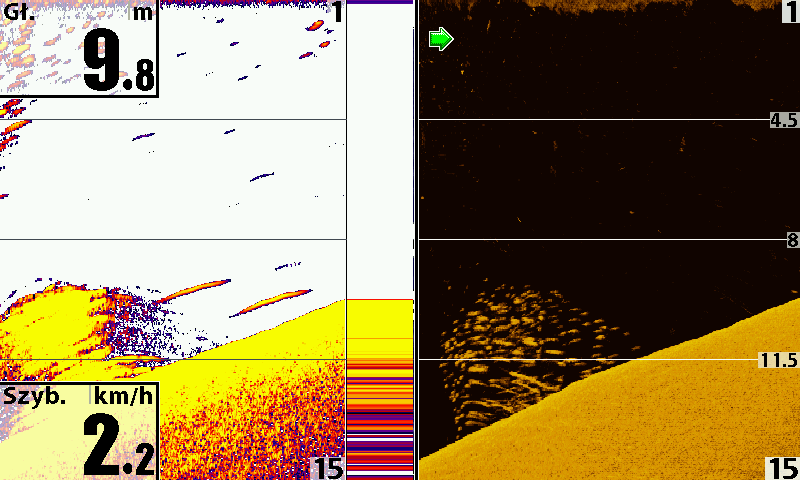

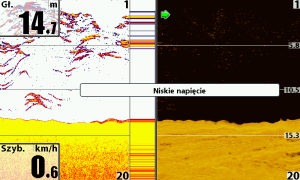

I na koniec zrzut 5 - żerujące makrele(wiem z autopsji); zrzut 6 - górka, która doprowadzała mnie do szału! Trzy godziny rzucania bez dotknięcia... czasami lepiej nie wiedzieć co się dzieje pod wodą.











[Paprykarz]

Ten most to chyba jakieś torowisko. U góry w stałych odstępach widać podkłady które dają cień i sprawiają wrażenie słupów.

[bankroot]

Ten most to chyba jakieś torowisko. U góry w stałych odstępach widać podkłady które dają cień i sprawiają wrażenie słupów.

Raczej płot ..... i sztachety.

Czy to nie jest tak, że z obrazu wynika, że ta cała konstrukcja STOI a nie leży ?

[Pietruk]

Leży nie ma cienia, coś w toni daje cień.

Dla mnie to pomost/kładka wędkarska zatopiona.

[Paprykarz]

Nie mówię nie, ale jak na kładkę to bardzo równe równoległe linie na podkładach (szyny?). A cień jest dlatego, że cała konstrukcja jest podmyta i w pewien sposób jest zawieszona. A może tylko moja wyobraźnia to tak interpretuje.

Ale łódki ładnie są zobrazowane. Szczególnie ta pierwsza położona dnem do góry.

Który Humminbird dał takie odczyty ?

[robbertzam]

Który Humminbird dał takie odczyty ?

HB999...zresztą zakupiony od Ciebie.

[Voldemort]

Może to nie łódki, tylko nasze nowe okręty podwodne ?

[womaly23]

Może to nie łódki, tylko nasze nowe okręty podwodne ?

Do przmycania silników 2T z ukraniny:)

[radekc1991]

https://www.youtube.com/watch?v=5087mDcUBwM

[siarq]

kamera to jest super sprawa na przyszly sezon tez sie za to biore. Na ostatnim wypadzie, mialem porzyczona od kolegi i spieta z echosonda. Frajda tym wieksza ,ze widac na bierzaco co sie dzieje. Trzeba tylko odpowiedni dociazyc i sprawic aby kamera opadajac patrzyla w przod a nie w dol. Kombinuje teraz nad jakims "kolowrotkiem" do zwijania kabla ze sznurkiem, zeby nie robic bajzlu na pokladzie. Przy malych glebokosciach 5-8m to jeszcze spoko , ale jak sie zanurzy na 15 to juz jest balagan na pokladzie. Podczas pierwszych testow Pan sandacz taki 60-70cm ochoczo podplynal do kamerki na glebokosci 15m i przygladal sie... Echo nie ma mozliwosci nagrywania, tylko podglad, wiec nie nagralem tego... Dopiero dzis mnie olsnilo, ze przeciez moglem sparowac echo z telefonem i wlaczyc nagrywanie...Tak czy siak polecam

[radekc1991]

kamera to jest super sprawa na przyszly sezon tez sie za to biore. Na ostatnim wypadzie, mialem porzyczona od kolegi i spieta z echosonda. Frajda tym wieksza ,ze widac na bierzaco co sie dzieje. Trzeba tylko odpowiedni dociazyc i sprawic aby kamera opadajac patrzyla w przod a nie w dol. Kombinuje teraz nad jakims "kolowrotkiem" do zwijania kabla ze sznurkiem, zeby nie robic bajzlu na pokladzie. Przy malych glebokosciach 5-8m to jeszcze spoko , ale jak sie zanurzy na 15 to juz jest balagan na pokladzie. Podczas pierwszych testow Pan sandacz taki 60-70cm ochoczo podplynal do kamerki na glebokosci 15m i przygladal sie... Echo nie ma mozliwosci nagrywania, tylko podglad, wiec nie nagralem tego... Dopiero dzis mnie olsnilo, ze przeciez moglem sparowac echo z telefonem i wlaczyc nagrywanie...Tak czy siak polecam

Widać na bieżąco ?

To jaka kamera daje taką możliwość ? [emoji6]

[jarodrozdek76]

Tak z pewnoscią wieksze kamienie

[Tomek Żyrardów]

Witam

Mam prośbę do Robertzam.Czy w wolnej chwili mógłbyś zrobić foto ustawień SI,DI normalnego trybu swojego echa.Walczę ze swoim sprzętem i mi pomału sił brakuję.

Z góry dziękuję za pomoc i pozdrawiam

[Paprykarz]

Kopiowanie ustawień @Robertzam to nie musi być dobry pomysł. Podejrzewam, że używa on zupełnie innej echosondy niż twoja.

[Tomek Żyrardów]

Posiadam Helix7 Chirp SI GPS G2N.Dużo się różnią między sobą??

Edytowane 5 Listopada 2017 przez Tomek Żyrardów

[Paprykarz]

Bardzo. Mają zupełnie inne przetworniki.

[Tomek Żyrardów]

Mój Helix ma przetwornik XNT 9 SI 180 T,echo kolegi którego poprosiłem o ustawienia ma przetwornik XHS 9 HDSI 180 T.Szukam pomocy i podpowiedzi od bardziej doświadczonych użytkowników jakie mają u siebie ustawienia celem przetestowania.Dzwoniąc do dystrybutora,dodzwoniłem się po bodajże 4 dniach i dostałem od pani która odebrała telefon kontakt do człowieka który zajmuje się echosondami.Próba kontaktu telefonicznego przez 10 dni,2-3 razy dziennie w przedziale godzin 9-17,a w słuchawce non stop-abonent jest niedostępny.

Przetwornik XHS 9 HDSI 180 T kosztuje u dystrybutora 1390 PLN,więc to nie są małe pieniądze żeby kupić go na próbę i odłożyć do szafy na później i tu jest pytanie.Pływam w 99% po środkowej Wiśle i nie testowałem jeszcze sondy na innej wodzie i stąd moje pytanie.

1.Czy ja jestem dupa i nie umiem sobie ustawić sondy.

2.Czy woda jest tak zasyfiona że echo nie widzi ryb(głębokość na których łowię to 2-5 m)Ryby są bo spinningując mam po rybach.

3.Czy uszkodzony jest przetwornik.

4.Może ktoś ma jakiś inny pomysł.

[womaly23]

Wszystko kwestia ustawniania, ja swoją tak dostosowalem że ostatnio nawet głowę mi przeswietlila !

Szkida że w kolorze nie dałem, było by widac czy to drapieżnik

[Paprykarz]

Pomiń pierwszą część punktu pierwszego dalej masz rację.

Potem, stwórz sobie model (kilka gałęzi, opona, itp) zatop go w dogodnym dla siebie miejscu na lince i oznacz bojką ( abyś mógł go wyciągnąć i nie zaśmiecał wody), następnie przy różnych ustawieniach echosondy napływaj na zatopiony model. Dwie trzy godziny napłynięć i będziesz tu robił na forum za eksperta od tego modelu.

[Tomek Żyrardów]

Do @Paprykarz

Zawieszając na agrafkę przyponu 4 oliwki po 30 gr i poruszając nimi góra dół widzę ślad i zmianę na echo.

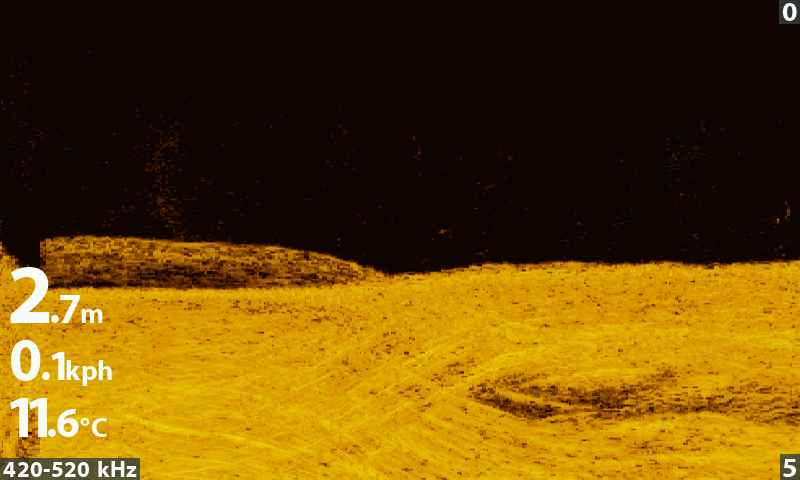

Poniżej zamieszczam też zrzut z ekranu DI ,natomiast po przepływaniu na tym echo 115 h ryby nie widziałem

Edytowane 5 Listopada 2017 przez Tomek Żyrardów

[Paprykarz]

No napisz jeszcze, że to moja wina
