Jak Wam się podoba - blanki custom

[Friko]

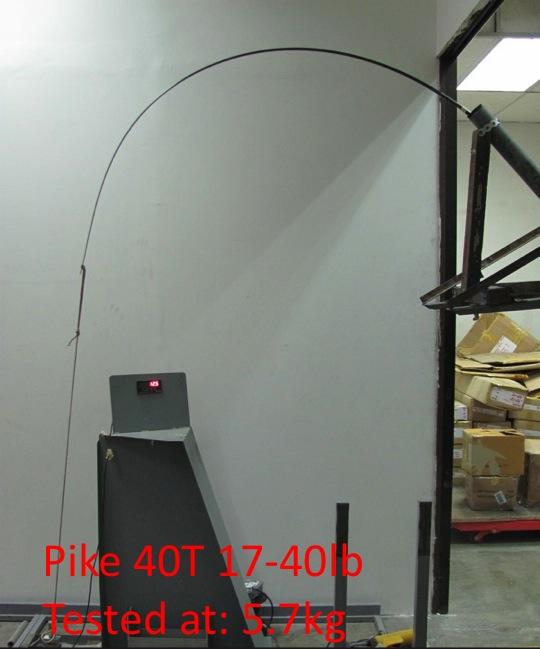

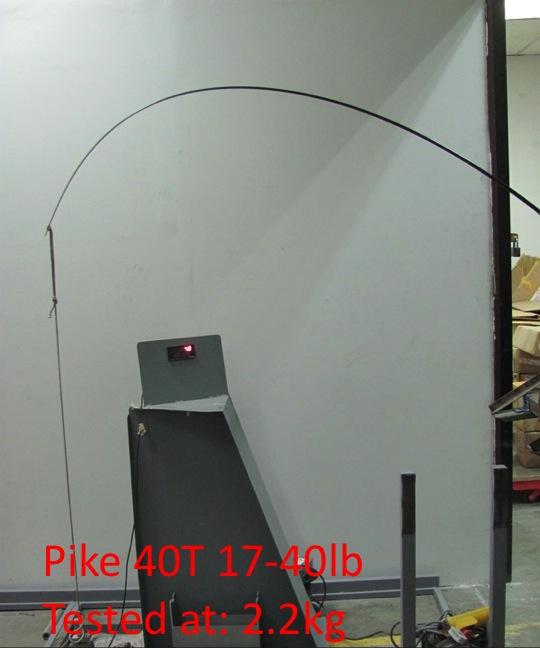

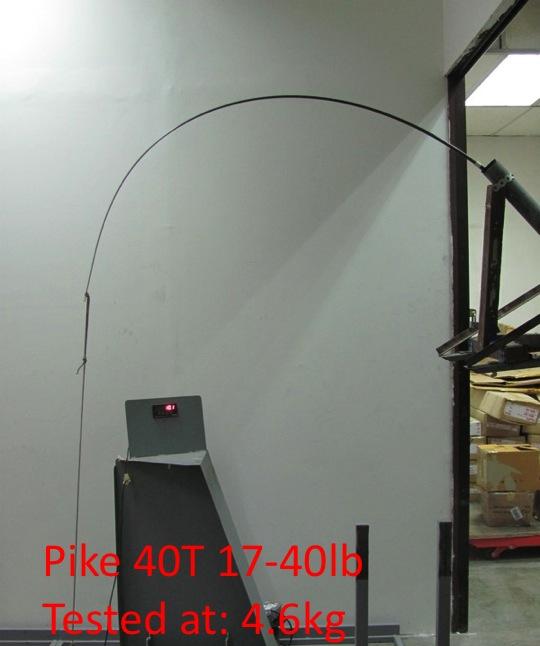

Tak się składa że zamówiłem w jednej fabryczce kilka blanków custom do wykonania wg mojej specyfikacji. Obecnie testowane są prototypy i dostałem kilka zdjęć obrazujących ugięcia blanków pod obciązeniem ( kąt 45 stopni ).

Ciekawy jestem Waszych spostrzeżeń, zwłaszcza że na tym etapie jest możliwość wprowadzenie korekt do projektu.

Na zdjęciu blank pod jerkówkę. Długość całkowita ok 203cm w dwóch kawałkach dzielonych asymetrycznie: rękojeść 40 cm a dalej 165 cm części szczytowej ( szcztówka wkładana jest do środka rękojeści - złącze typu put in - która będzie w całości zabudowana ). Chodzi o to żeby blank miał właściwości jak najbardziej zbliżone do wędki jednoczęściowej ale żeby był też łatwiejszy w transporcie.

Generalnie chciałbym osiągnąć efekt w którym blank ma mocną , twardą szczytówkę potrzebną do zacięcią duży jerkiem ale pod obciązeniem uzyskuje ugięcie regular - tego brakuje mi w jerkówkach robionych np. na mag-bassach, a z kolei dostępne crankbaity są z kolei zbyt miekkie na jerkówke etc - stąd wziął sie mój pomysł na taki właście projekt.

A zatem:







[krzysiek]

1. Blank bez wątpienia ma dużą moc, widać po ugięciu 1,1kg

2. Bardzo płynne ugięcie – podoba mi się

3. Nie wiem, czy sam koniec szczytówki (tak na oko 20cm może 20+ cm) nie jest jednak zbyt sztywny; pod obciążeniem 1,1kg praktycznie się nie ugina, ugięcie wchodzi od razu głębiej

4. Czy 40cm na rękojeść to nie jest zbyt mało? To w końcu bardzo mocna wędka, wypadałoby dać jej kawałek reargripu, a przy 40cm fore to już się chyba nie zmieści…



[Friko]

A kto powiedział że fore musi być wklejone na dolnik



Można dać foregrip japan-style czyli nakręcany na uchwyt - będzie dodatkowo ładnie maskował łącznie dwóch części. I zostaje spookojnie ok 30cm na reargrip

[krzysiek]

Muszę to zbadać w domu metodą doświadczalną na komponentach...

[krzysiek]

Dodam jeszcze, że ciekawie wygląda ugięcie pod największym obciążeniem: żaden odcinek wędki, poza samym końcem szczytówki nie jest prosty, amortyzuje (mniej lub bardziej) cały blank, jak w crankbaicie. Podoba się, przyjmę na testy

[Friko]

Robi się jeszcze drugi o podobnych parametrach ale wykonany z materiału o niższym module sprężystości. Całkowita waga blanku ze zdjęcia to równe 3.0oz co jak na konstrukcję o mocy 40lb wydaje mi się dosyć rozsądnym rezultatem.

[krzysiek]

Słusznie, przy niektórych zastosowaniach sztywna pała może być... zbyt sztywna.

[mifek]

Robi się jeszcze drugi o podobnych parametrach ale wykonany z materiału o niższym module sprężystości. Całkowita waga blanku ze zdjęcia to równe 3.0oz co jak na konstrukcję o mocy 40lb wydaje mi się dosyć rozsądnym rezultatem.



no no - zapowiada sie bardzo ciekawie... plynne ugiecie, stosunkowo delikatna szczytowka... i to dzielenie 1+ (one & half )

[Friko]

no z tą szczytówką to mam nadzieję że nie będzie delikatna właśnie, zadałem paramtery 2.8-3.0 mm. Na pierwszym zdjęciu widać że ugięcie startuje jakiś kawałek za tip-em, mam nadzieję że to pozwoli ładnie podszarpywać jerki i zacinać na full power <_< a jak wyjdzie, to się okaże...

[Mekamil]

A zdradzisz jakie są koszta wykonania takiego blanku custom? Bo może i kilka moich wymarzonych projektów w końcu udałoby mi się zrealizować

[Friko]

No cóż, generalnie rozwiązania typu custom nie należą do najtańszych na rynku ale w sytuacji kiedy rynek nie oferuje tego co chcę uzyskać mają swoje uzasadnienie. Powiem tak: sprawa jest jeszcze otwarta, negocjuję

[admin]

Wygląda pięknie!

[Friko]

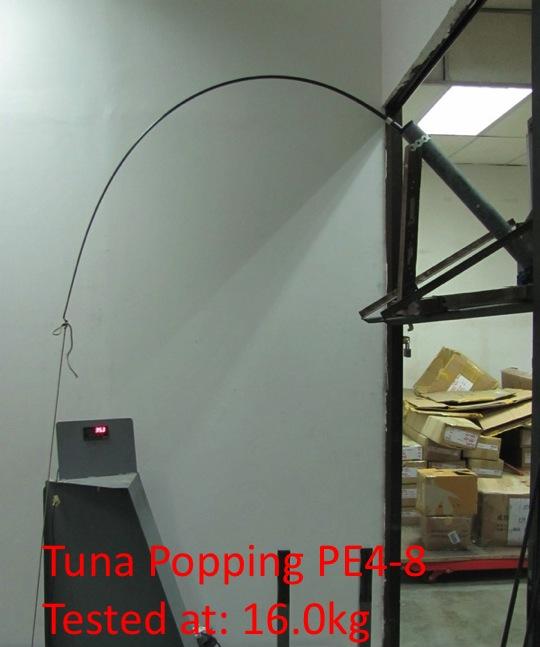

To jako ciekawostkę wrzucę jeszcze coś z zupełnie innej beczki czyli blank morski - 7'3 w asymaterycznym dwuskładzie (szczytówka 157cm, dolnik 73 cm, złącze put-in) - tutaj pod obciążeniem 16 kg <_< widać że zaczyna go juz prostować pomału.



[Krzysiek_W]





Bardzo cwany ten pomysł na jerkówkę , ze zdjęć kontra opisu wygląda, że wykonawcy spełnią założenia. Ostatecznie szczytówka pewnie będzie ciut mniej się prostawać, bo przy takim zamocowaniu jak na zdjęciu punkt mocowania jest przesztywniony.





zwłaszcza że na tym etapie jest możliwość wprowadzenie korekt do projektu.







Rozumiem, że taki proces custom, polega na zrobieniu prototypu, konsultacjach, kolejnym prototypie, znowu konsultacjach i potem robią ostateczną wersję?

[Friko]

tak, tak to właśnie wygląda, do rezultatów dochodzi się empirycznie, metodą prób i błędów. Ograniczeniem są też mandrele niestety dostępne u danego producenta, wyprodukowanie mandrela custom oczywiście tez jest możliwe ale znacznie podnosi koszt projektu i w zasadzie jest opłacalne tylko dla dystrybutorów którzy są w stanie sprzedać kilkadziesiąt czy kilkaset sztuk blanków.



Przy odrobinie szczęścia można jedna znaleźć kogoś kto ma mandrele może jeśli nie idealnie pasujące do wyjściowych założeń to bardzo zbliżone

[krzysiek]

16kg? Realne obciążenie > 35lb? No ładnie...



Tak, Krzyśku, tak wyobrażam sobie właściwy proces twórczy (po przejściu z deski kreślarskiej do maszyn).

[Friko]

nie ukrywam że przy tym blanku akurat zainspirowała mnie trochę xzoga i te zdjęcia z odważnikami na ich stronie, więc zapragnąłem zmajstrować coś o podobnie głębokim ugięciu tylko trochę dłuższego i w dwóch kawałkach

[Krzysiek_W]

Bym się nie spodziewał, że są manufakturki ,które przujmują takie małe zlecenia . A jeśli chodzi o te konkretne blanki, to czy to są jakieś mieszane moduły?

[Friko]

To akurat nie do końca taka mała manufakurka, raczej całkiem spora firma produkująca gotowe wędki. Blanki są robione że tak powiem poza oficjalną produkcją, po koleżeńsku, w ramach wspólnej pasji rodbuildingowej która potrafi łączyć ludzi ponad podziałami kulturowymi, geograficznymi etc Chociaż oczywiście koszty trzeba pokryć.



Jeżeli chodzi o materiał to różnie to wygląda w przypadku różnych modeli. Saltwater to kompozyt szkło + prepreg oparty o standard modulus (przy czym szkło jest tylko w dolniku dla wzmocnienia konstrukcji) blank pod jerkówkę będzie zaś wykonany jak wspominałem w dwóch wariantach tj. standard modulus oraz intermediate modulus.

[Krzysiek_W]

No coś mi się tak wydawało właśnie, że to wcale nie musi być jakaś garażowa działalność . Tylko powinszować.

[Friko]

Sam proces projektowania i testowania to muszę powiedzieć niezła frajda, ale też i niezły pożeracz czasu natomiast co z tego wyjdzie, to się dopiero okaże. Może być tak że pomimo dobrego kontaktu i wymiany informacji, obiecujących zdjeć etc blanki będą do bani Jak już zostaną wypracowane ostateczne projkety i przyjdą sample, podzielę się wrażeniami.



Poza designem jest zresztą jeszcze parę innych elementów które trzeba rozstrzygnąć, np. namawiał producenta żeby nie malował tych blanków tylko przesłał mi je w wersji sanded - w celu zejścia z wagi





[Krzysiek_W]

Sam proces projektowania i testowania to muszę powiedzieć niezła frajda, ale też i niezły pożeracz czasu







Używałeś narzędzia numerycznego do modelowania ?

[Friko]

Przeceniasz mnie Krzyśku ja tylko zadaję podtstawowe paramtery jakie mnie interesują ( długość, rodzaj łączenia, średnice wewntętrzne /zewnętrzne poszczególnych elementów, waga, charakterystyka ugięcia, akcja, linka, c.w. plus jeszcze parę innych niuansów takich jak miejsce mocowania uchwytu na blanku czy też technika łowienia ) - potem w oparciu o to w fabryce dobierany jest mandrel i projketowany pierwszy prototyp który następnie po wykonaniu jest testowany w zakresie spełniania założonych parametrów, następnie są pomiary sampla, konsultacje wprowadzanie poprawek, przygotowywanie kolejnego sampla i tak w koło Macieju. To co np. widzisz na zdjęciach to wersje 2.0 sampli. Jest to bardzo kształcąca konfrontacja mam wrażenie dla obu stron bo moja praktyka wędkarska i przekonanie wyniesione znad wody o tym jakie rozwiązania się sprawdzają a jakie nie zderza się tu z wiedzą techniczną inżyniera dla którego kompletną egzotyką jest to co i jak sie łowi w tej części świata Tych różnic w percepcji najbardziej się zresztą obawiam, bo bardzo trudno jest przekazać subiektywne odczucia człowiekowi z którum masz mało wspólnych punktów odniesienia. W ogóle to zaczęliśmy od zdefiniowania wspólnego słowniczka pewnych pojęć - tak żebyśmy pisząc o np. akcji oraz o ugięciu obaj rozumieli to samo. Ale koleś wydaje się naprawdę kumaty i komunikacja jest dobra.

[pablom]

A nic się nie pucowałeś nad Wisłą ostatnio. Całkiem fajne te blanki, kilka spostrzeżeń dodam jak będę w domu i będę miał ciut więcej czasu.

[Krzysiek_W]

@Friko, rozumiem . Bo widzisz, ja kiedyś się nad czymś takim zastanawiałem i to by się dało zrobić i nawet nie byłoby takie trudne. Tylko jest jedno ale, musiałbym znać parę rzeczywistych parametrów materiałowych od producenta, a tego raczej nigdy nie poznam . W każdym razie sam się zastanwiam, czy oni tam robią takie rzeczy, czy mają poprostu tak doświadczonych ludzi, którzy opracowują nowe modele z ręki.
